2003 YAMAHA XVS1100A Notices Demploi (in French)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FAU00685
Roues à rayons Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.

Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées, et il faut contrôler le serrage
des rayons. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.


Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
FAU00692
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de 5 à
10 mm, comme illustré. Contrôler régulière-
ment la garde du levier d’embrayage et, si né-
cessaire, la régler comme suit.
1. Desserrer le contre-écrou situé au levier
d’embrayage.
2. Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage dans le
sens
a. Pour la réduire, tourner la vis de
réglage dans le sens
b.
3. Serrer le contre-écrou.
N.B.:_ Si la garde spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus, ou si l’em-
brayage ne fonctionne pas correctement, faire
contrôler le mécanisme de l’embrayage par un
concessionnaire Yamaha. _
1. Contre-écrou
2. Vis de réglage de la garde du levier d’embrayage
c. Garde du levier d’embrayage
U5KSF4.book Page 16 Wednesday, October 2, 2002 11:17 AM

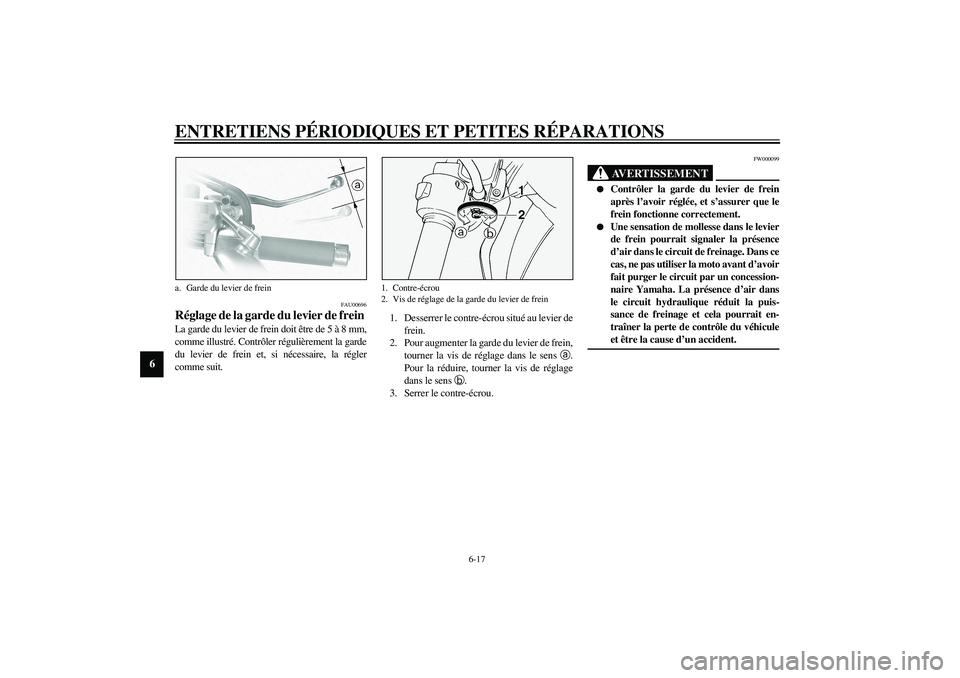

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU00696
Réglage de la garde du levier de frein La garde du levier de frein doit être de 5 à 8 mm,
comme illustré. Contrôler régulièrement la garde
du levier de frein et, si nécessaire, la régler
comme suit.1. Desserrer le contre-écrou situé au levier de
frein.
2. Pour augmenter la garde du levier de frein,
tourner la vis de réglage dans le sens
a.
Pour la réduire, tourner la vis de réglage
dans le sens
b.
3. Serrer le contre-écrou.
FW000099
AVERTISSEMENT
_

Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer que le
frein fonctionne correctement.


Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser la moto avant d’avoir
fait purger le circuit par un concession-
naire Yamaha. La présence d’air dans
le circuit hydraulique réduit la puis-
sance de freinage et cela pourrait en-
traîner la perte de contrôle du véhicule
et être la cause d’un accident.
_
a. Garde du levier de frein
1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
F_5ks_Periodic.fm Page 17 Wednesday, October 2, 2002 3:03 PM

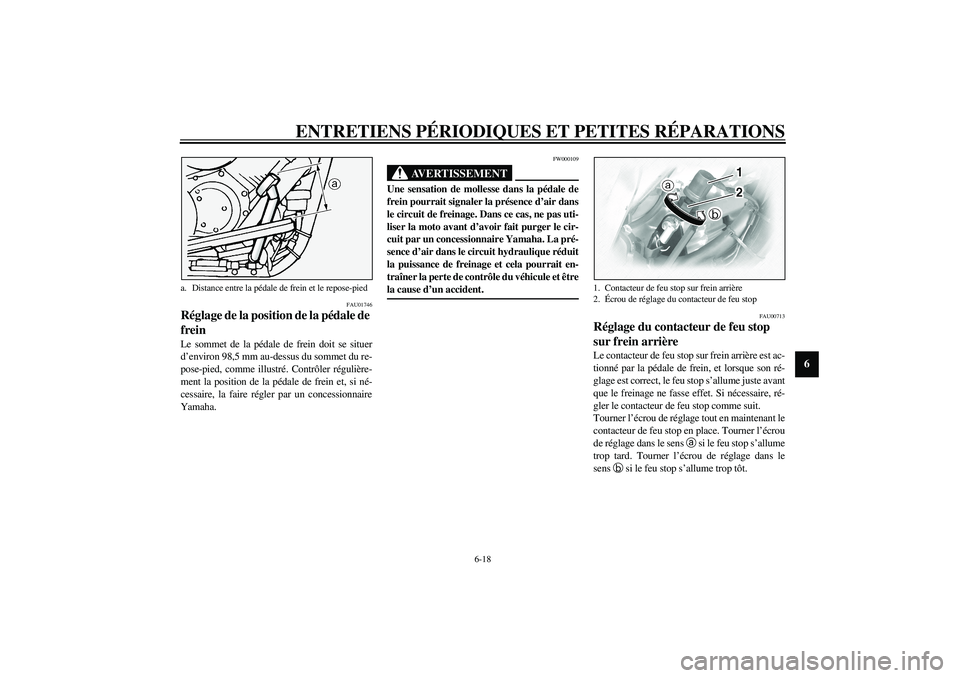

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU01746
Réglage de la position de la pédale de
frein Le sommet de la pédale de frein doit se situer
d’environ 98,5 mm au-dessus du sommet du re-
pose-pied, comme illustré. Contrôler régulière-
ment la position de la pédale de frein et, si né-
cessaire, la faire régler par un concessionnaire
Yamaha.
FW000109
AVERTISSEMENT
_ Une sensation de mollesse dans la pédale de
frein pourrait signaler la présence d’air dans
le circuit de freinage. Dans ce cas, ne pas uti-
liser la moto avant d’avoir fait purger le cir-
cuit par un concessionnaire Yamaha. La pré-
sence d’air dans le circuit hydraulique réduit
la puissance de freinage et cela pourrait en-
traîner la perte de contrôle du véhicule et être
la cause d’un accident. _
FAU00713
Réglage du contacteur de feu stop
sur frein arrière Le contacteur de feu stop sur frein arrière est ac-
tionné par la pédale de frein, et lorsque son ré-
glage est correct, le feu stop s’allume juste avant
que le freinage ne fasse effet. Si nécessaire, ré-
gler le contacteur de feu stop comme suit.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou
de réglage dans le sens
a si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens
b si le feu stop s’allume trop tôt.
a. Distance entre la pédale de frein et le repose-pied
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
U5KSF4.book Page 18 Wednesday, October 2, 2002 11:17 AM

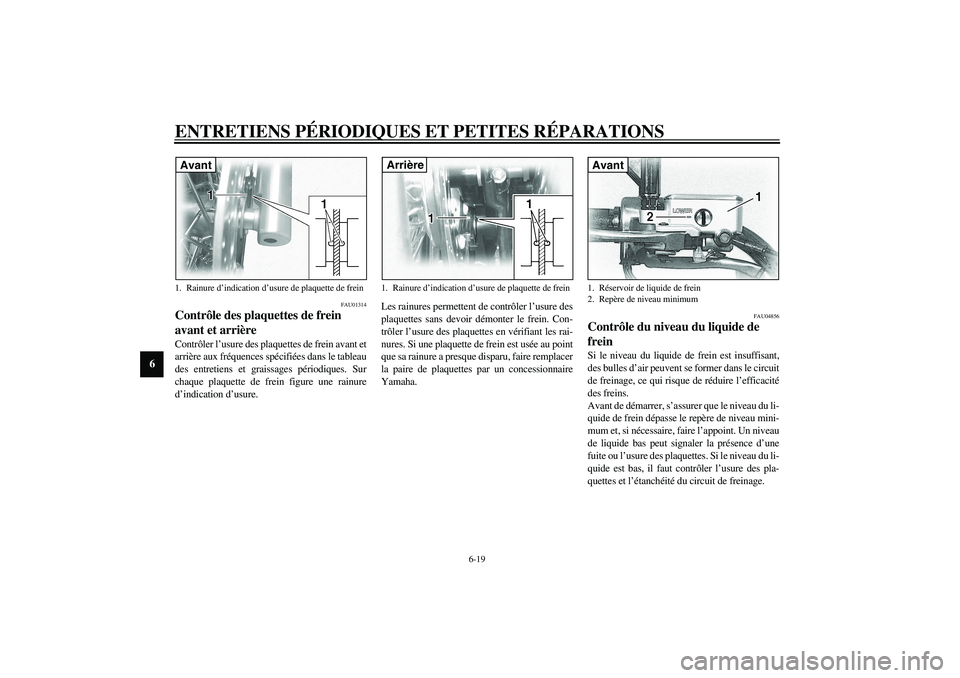

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU01314
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Sur
chaque plaquette de frein figure une rainure
d’indication d’usure. Les rainures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les rai-
nures. Si une plaquette de frein est usée au point
que sa rainure a presque disparu, faire remplacer
la paire de plaquettes par un concessionnaire
Yamaha.
FAU04856
Contrôle du niveau du liquide de
frein Si le niveau du liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le circuit
de freinage, ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et, si nécessaire, faire l’appoint. Un niveau
de liquide bas peut signaler la présence d’une
fuite ou l’usure des plaquettes. Si le niveau du li-
quide est bas, il faut contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.
1. Rainure d’indication d’usure de plaquette de freinAvant
1. Rainure d’indication d’usure de plaquette de freinArrière
1. Réservoir de liquide de frein
2. Repère de niveau minimumAvant
U5KSF4.book Page 19 Wednesday, October 2, 2002 11:17 AM

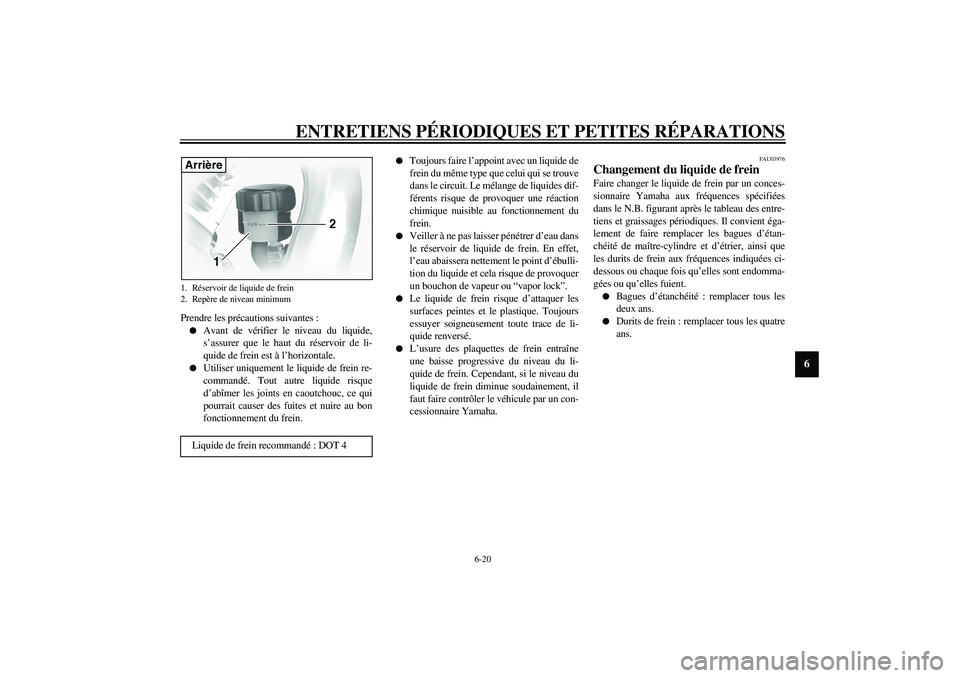

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein re-
commandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce qui
pourrait causer des fuites et nuire au bon
fonctionnement du frein.


Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. Le mélange de liquides dif-
férents risque de provoquer une réaction
chimique nuisible au fonctionnement du
frein.


Veiller à ne pas laisser pénétrer d’eau dans
le réservoir de liquide de frein. En effet,
l’eau abaissera nettement le point d’ébulli-
tion du liquide et cela risque de provoquer
un bouchon de vapeur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement toute trace de li-
quide renversé.


L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
FAU03976
Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées
dans le N.B. figurant après le tableau des entre-
tiens et graissages périodiques. Il convient éga-
lement de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi que
les durits de frein aux fréquences indiquées ci-
dessous ou chaque fois qu’elles sont endomma-
gées ou qu’elles fuient.

Bagues d’étanchéité : remplacer tous les
deux ans.


Durits de frein : remplacer tous les quatre
ans.
1. Réservoir de liquide de frein
2. Repère de niveau minimum
Liquide de frein recommandé : DOT 4Arrière
U5KSF4.book Page 20 Wednesday, October 2, 2002 11:17 AM

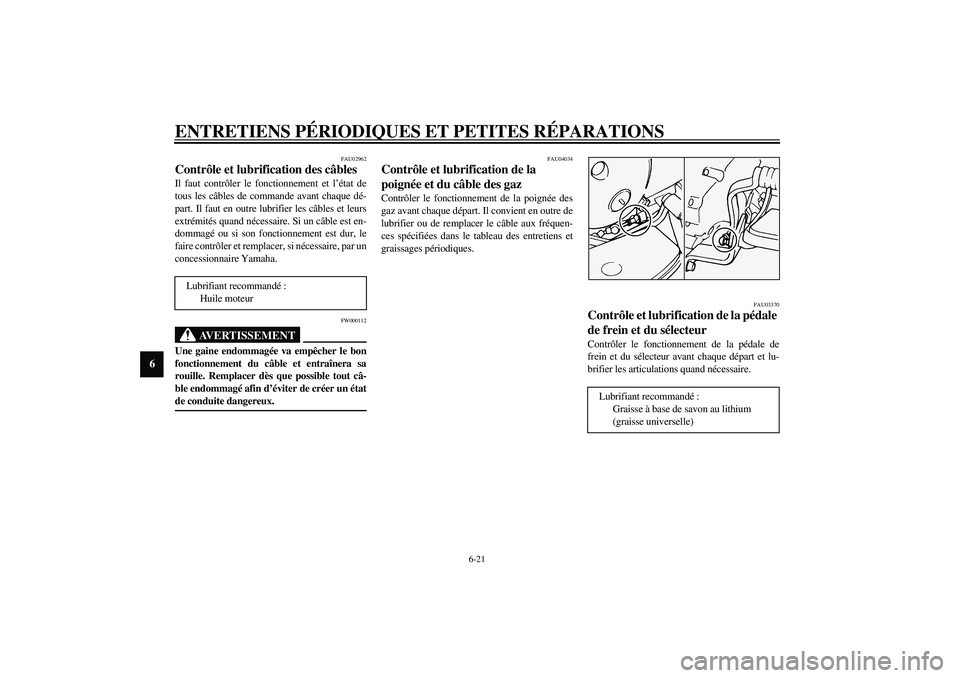

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
FAU02962
Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de
tous les câbles de commande avant chaque dé-
part. Il faut en outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement est dur, le
faire contrôler et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FW000112
AVERTISSEMENT
_ Une gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera sa
rouille. Remplacer dès que possible tout câ-
ble endommagé afin d’éviter de créer un état
de conduite dangereux. _
FAU04034
Contrôle et lubrification de la
poignée et du câble des gaz Contrôler le fonctionnement de la poignée des
gaz avant chaque départ. Il convient en outre de
lubrifier ou de remplacer le câble aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU03370
Contrôle et lubrification de la pédale
de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et lu-
brifier les articulations quand nécessaire. Lubrifiant recommandé :
Huile moteur
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5KSF4.book Page 21 Wednesday, October 2, 2002 11:17 AM

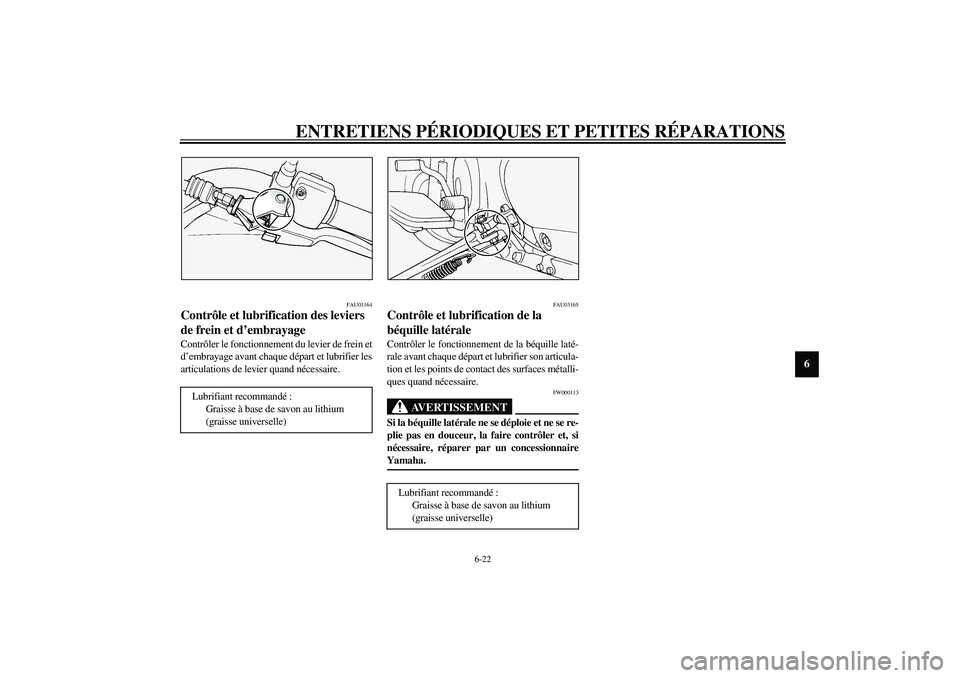

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAU03164
Contrôle et lubrification des leviers
de frein et d’embrayage Contrôler le fonctionnement du levier de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.
FAU03165
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille laté-
rale avant chaque départ et lubrifier son articula-
tion et les points de contact des surfaces métalli-
ques quand nécessaire.
FW000113
AVERTISSEMENT
_ Si la béquille latérale ne se déploie et ne se re-
plie pas en douceur, la faire contrôler et, si
nécessaire, réparer par un concessionnaire
Yamaha. _
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
U5KSF4.book Page 22 Wednesday, October 2, 2002 11:17 AM

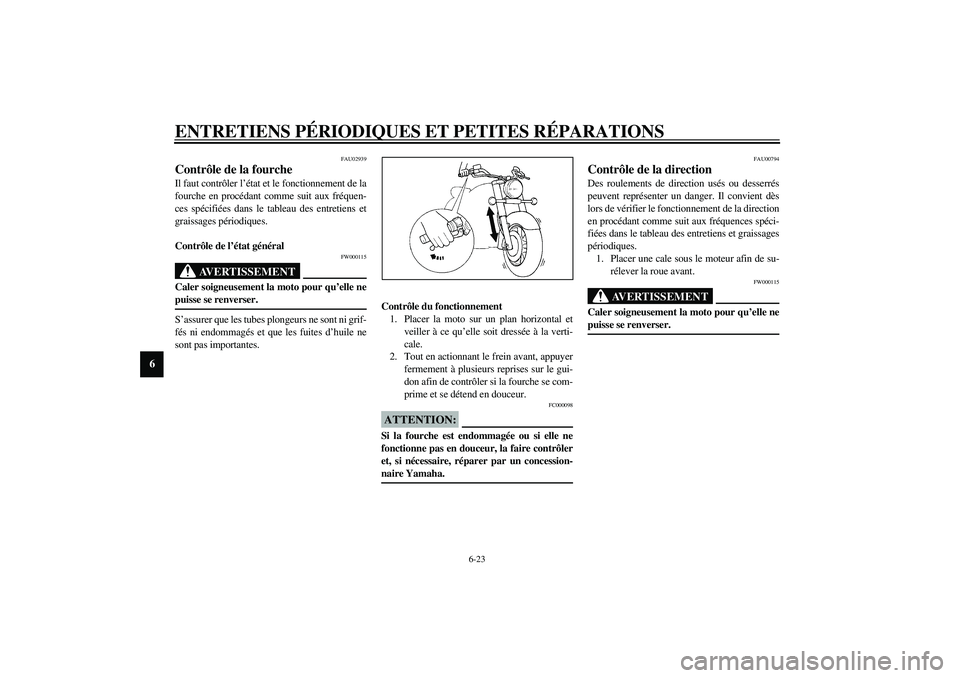

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU02939
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement de la
fourche en procédant comme suit aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle de l’état général
FW000115
AVERTISSEMENT
_ Caler soigneusement la moto pour qu’elle ne
puisse se renverser. _S’assurer que les tubes plongeurs ne sont ni grif-
fés ni endommagés et que les fuites d’huile ne
sont pas importantes.Contrôle du fonctionnement
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.
2. Tout en actionnant le frein avant, appuyer
fermement à plusieurs reprises sur le gui-
don afin de contrôler si la fourche se com-
prime et se détend en douceur.
FC000098
ATTENTION:_ Si la fourche est endommagée ou si elle ne
fonctionne pas en douceur, la faire contrôler
et, si nécessaire, réparer par un concession-
naire Yamaha. _
FAU00794
Contrôle de la direction Des roulements de direction usés ou desserrés
peuvent représenter un danger. Il convient dès
lors de vérifier le fonctionnement de la direction
en procédant comme suit aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
1. Placer une cale sous le moteur afin de su-
rélever la roue avant.
FW000115
AVERTISSEMENT
_ Caler soigneusement la moto pour qu’elle ne
puisse se renverser. _
U5KSF4.book Page 23 Wednesday, October 2, 2002 11:17 AM
