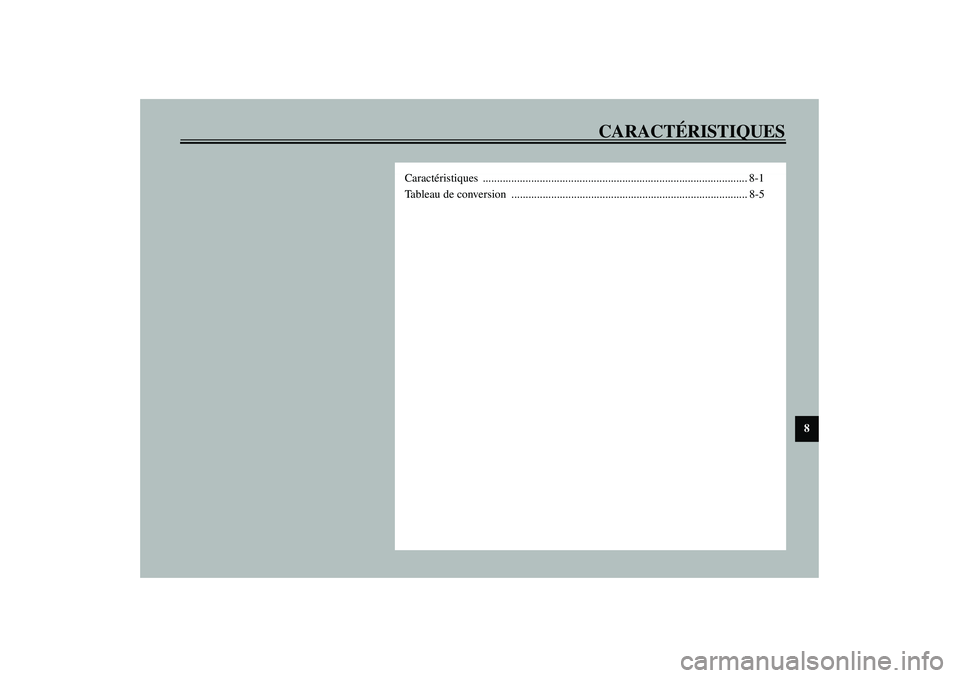

CARACTÉRISTIQUES
8
Caractéristiques ............................................................................................. 8-1
Tableau de conversion ................................................................................... 8-5
U5KSF4.book Page 1 Wednesday, October 2, 2002 11:17 AM

8-1
8
FAU01038
8-CARACTÉRISTIQUESCaractéristiques CS-01F
Modèle XVS1100A
Dimensions
Longueur hors tout 2.465 mm
Largeur hors tout 945 mm
Hauteur hors tout 1.095 mm
Hauteur de la selle 710 mm
Empattement 1.645 mm
Garde au sol 145 mm
Rayon de braquage minimal 3.300 mm
Poids net (avec pleins d’huile et de
carburant)
291 kg
Moteur
Type de moteur 4 temps, refroidissement par air,
simple arbre à cames en tête (SOHC)
Disposition des cylindres 2 cylindres en V
Cylindrée 1.063 cm
3
Alésage × course 95,0 × 75,0 mm
Taux de compression 8,3:1
Système de démarrage Démarreur électrique
Système de graissage Carter humideHuile moteur
Ty p e
Classification d’huile moteur
recommandée Huile de type API Service, de classe
SE, SF, SG minimum
Quantité
Sans remplacement de
l’élément du filtre à huile 3,0 l
Avec remplacement de
l’élément du filtre à huile 3,1 l
Quantité totale (moteur à sec) 3,6 l
-20 -10 0
10 20 30 40
50 ˚C
SAE 10W-30SAE 10W-40SAE 15W-40SAE 20W-40SAE 20W-50
ATTENTION:Ne pas mélanger d’additif chimique à l’huile afin d’éviter tout pati-
nage de l’embrayage, car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade diesel “CD” ni des huiles
de grade supérieur à celui spécifié. S’assurer également de ne pas uti-
liser une huile portant la désignation “ENERGY CONSERVING II”
ou la même désignation avec un chiffre plus élevé.
F_5ks_Spec.fm Page 1 Wednesday, October 2, 2002 2:47 PM

CARACTÉRISTIQUES
8-2
8
Huile de couple conique arrière
Type Huile pour engrenages hypoïdes
SAE 80 (API GL4) ou huile
multigrade pour engrenages
hypoïdes SAE 80W-90
Quantité0,2 l
Filtre à airÉlément de type sec
Carburant
Type ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir 17 l
Quantité de la réserve 4,5 l
Carburateur
Fabricant MIKUNI
Modèle × quantitéBSR37 × 2
Bougies
Fabricant/modèle NGK / BPR7ES ou
DENSO / W22EPR-U
Écartement des électrodes 0,7 à 0,8 mm
EmbrayageHumide, multidisque
Transmission
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 1,660
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 2,875
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gaucheTaux de réduction
1
re
2,353
2
e
1,667
3
e
1,286
4
e
1,032
5
e
0,853
Partie cycle
Type de cadre Double berceau
Angle de chasse 33°
Chasse 132 mm
Pneus
Avant
type Pneu à chambre à air
taille 130/90-16 M/C 67S
fabricant/modèle Dunlop / D404F
Arrière
type Pneu à chambre à air
taille 170/80-15 M/C 77S
fabricant/modèle Dunlop / D404G
F_5ks_Spec.fm Page 2 Wednesday, October 2, 2002 2:47 PM

CARACTÉRISTIQUES
8-3
8
Charge maximale* 197 kg
Pression de gonflage
(contrôlée les pneus froids)
Jusqu’à 90 kg*
avant 225 kPa (2,25 kgf/cm
2, 2,25 bar)
arrière 225 kPa (2,25 kgf/cm2, 2,25 bar)
De 90 kg à maximale*
avant 225 kPa (2,25 kgf/cm2, 2,25 bar)
arrière 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
Roues
Avant
type Roue à rayons
taille 16 M/C × MT 3,00
Arrière
type Roue à rayons
taille 15 M/C × MT 4,50
Freins
Avant
type Double disque
commande Main droite
liquide DOT 4
Arrière
type Monodisque
commande Pied droit
liquide DOT 4Suspension
Avant Fourche télescopique
Arrière Bras oscillant (suspension à liaison)
Ressort/amortisseur
Avant Ressort hélicoïdal / amortisseur
hydraulique
Arrière Ressort hélicoïdal / amortisseur
hydro-pneumatique, précontrainte
de ressort réglable
Débattement de roue
Avant 140 mm
Arrière 113 mm
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I.)
Système de charge
type Alternateur avec rotor à aimantation
permanente
puissance standard 14 V, 305 W à 5.000 tr/mn
Batterie
modèle GT14B-4
voltage, capacité12 V, 12 Ah
Type de phareAmpoule halogène
F_5ks_Spec.fm Page 3 Wednesday, October 2, 2002 2:47 PM

CARACTÉRISTIQUES
8-4
8

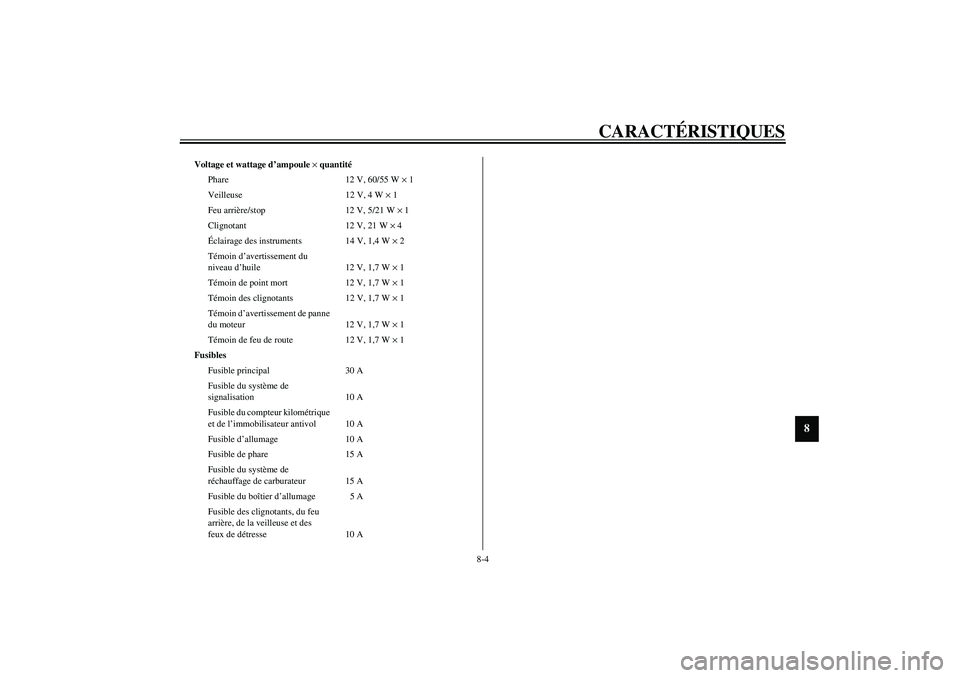

Voltage et wattage d’ampoule ×
quantité
Phare 12 V, 60/55 W × 1
Veilleuse 12 V, 4 W × 1
Feu arrière/stop 12 V, 5/21 W × 1
Clignotant 12 V, 21 W × 4
Éclairage des instruments 14 V, 1,4 W × 2
Témoin d’avertissement du
niveau d’huile 12 V, 1,7 W × 1
Témoin de point mort 12 V, 1,7 W × 1
Témoin des clignotants 12 V, 1,7 W × 1
Témoin d’avertissement de panne
du moteur 12 V, 1,7 W × 1
Témoin de feu de route 12 V, 1,7 W × 1
Fusibles
Fusible principal 30 A
Fusible du système de
signalisation 10 A
Fusible du compteur kilométrique
et de l’immobilisateur antivol 10 A
Fusible d’allumage 10 A
Fusible de phare 15 A
Fusible du système de
réchauffage de carburateur 15 A
Fusible du boîtier d’allumage 5 A
Fusible des clignotants, du feu
arrière, de la veilleuse et des
feux de détresse 10 A
F_5ks_Spec.fm Page 4 Wednesday, October 2, 2002 2:47 PM

CARACTÉRISTIQUES
8-5
8
FAU04513

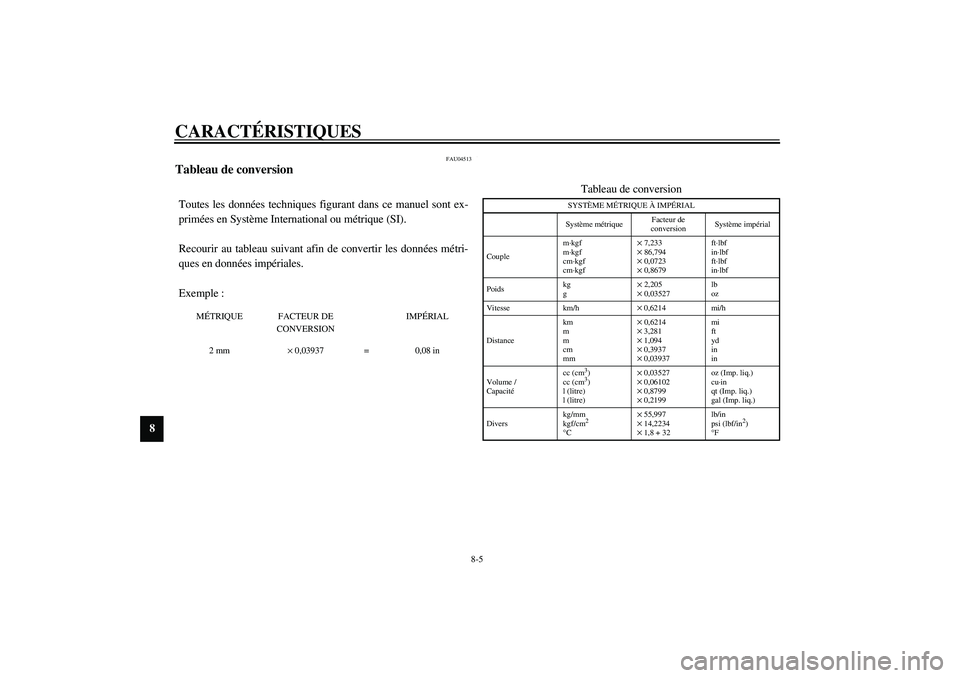

Tableau de conversion CS-04FToutes les données techniques figurant dans ce manuel sont ex-
primées en Système International ou métrique (SI).
Recourir au tableau suivant afin de convertir les données métri-
ques en données impériales.
Exemple :
MÉTRIQUE FACTEUR DE
CONVERSIONIMPÉRIAL
2 mm×
0,03937 = 0,08 in
Tableau de conversion
SYSTÈME MÉTRIQUE À IMPÉRIAL
Système métriqueFacteur de
conversionSystème impérial
Couplem·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Poidskg
g× 2,205× 0,03527lb
oz
Vitesse km/h× 0,6214 mi/h
Distancekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume /
Capacitécc (cm
3)
cc (cm3)
l (litre)
l (litre)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Imp. liq.)
cu·in
qt (Imp. liq.)
gal (Imp. liq.)
Diverskg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
F_5ks_Spec.fm Page 5 Wednesday, October 2, 2002 2:47 PM

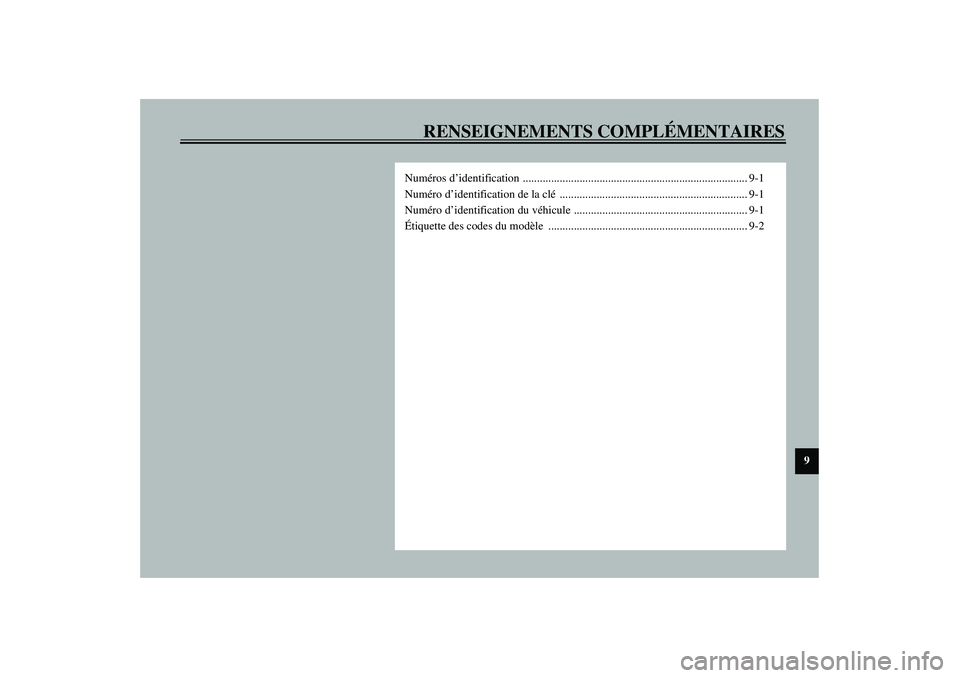

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification ............................................................................... 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ...................................................................... 9-2
U5KSF4.book Page 1 Wednesday, October 2, 2002 11:17 AM

9-1
9
FAU01039

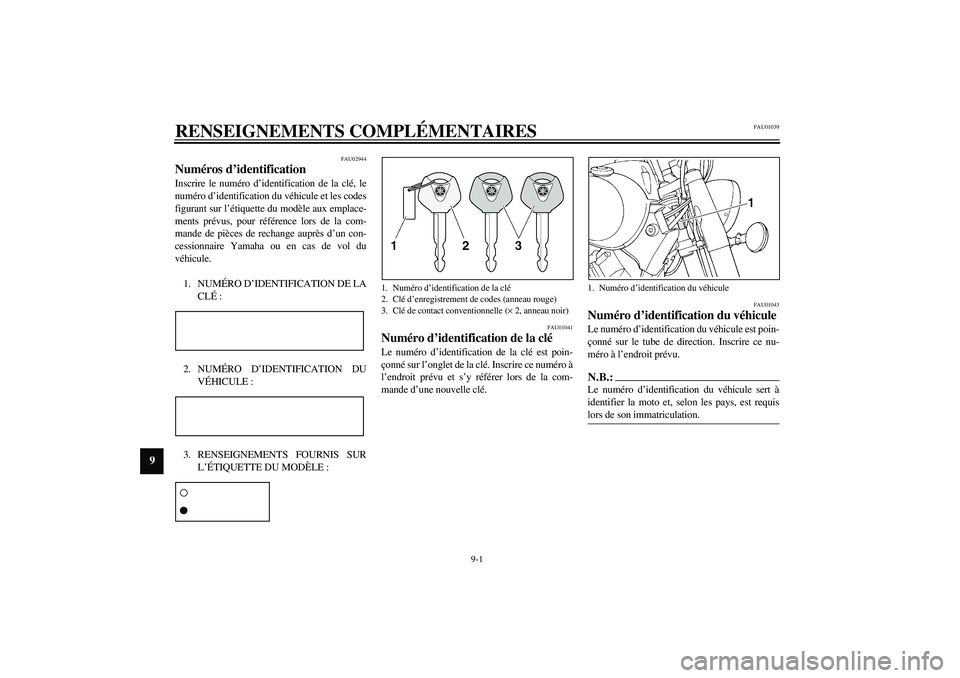

9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identification Inscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01043
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le tube de direction. Inscrire ce nu-
méro à l’endroit prévu.N.B.:_ Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est requis
lors de son immatriculation. _
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau rouge)
3. Clé de contact conventionnelle (× 2, anneau noir)
1. Numéro d’identification du véhicule
