6-3
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
10*Pneus•Contrôler la profondeur de sculpture et l’état des pneus.
•Remplacer si nécessaire.
•Contrôler la pression de gonflage.
•Corriger si nécessaire.√√√√ √
11
*Roulements de roue•S’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés. √√√√
12
*Bras oscillant•Contrôler le fonctionnement et s’assurer que le jeu des points
pivots n’est pas excessif.√√√√
•Enduire de graisse à base de savon au lithium. Tous les 50.000 km
13 Chaîne de transmission•Contrôler la tension de la chaîne.
•S’assurer que la roue arrière est parfaitement alignée.
•Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie
14
*Roulements de direction•S’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure. √√√√√
•Enduire de graisse à base de savon au lithium. Tous les 20.000 km
15
*Attaches du cadre•S’assurer que tous les écrous et toutes les vis sont correctement
serrés.√√√√ √
16 Béquille latérale•Contrôler le fonctionnement.
•Lubrifier.√√√√ √
17
*Contacteur de béquille
latérale•Contrôler le fonctionnement.√√√√√ √
18
*Fourche avant•Contrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite. √√√√
19
*Combiné ressort/
amortisseur•Contrôler le fonctionnement et s’assurer que l’amortisseur ne fuit
pas.√√√√
20
*
Articulations de bras relais
et de bras de raccordement
de suspension arrière•Contrôler le fonctionnement.√√√√
•Enduire de graisse à base de savon au lithium.√√
21
*Système d’injection
électronique de carburant •Régler le régime de ralenti et la synchronisation des carburateurs.√√√√√ √ N˚DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (× 1.000 km)
CONTRÔLE
ANNUEL1 10203040
5PS-28199-F1 9/4/02 1:52 PM Page 48

6-4
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU03884
N.B.:
8Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussié-
reuses ou humides.
8Entretien des freins hydrauliques
9Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
9Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
9Remplacer les durits de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
22 Huile moteur•Changer.
•Contrôler le niveau d’huile et s’assurer qu’il n’y a pas de fuite.√√√√√ √
23Élément du filtre à huile
moteur•Remplacer.√√√
24
*Circuit de refroidissement•Contrôler le niveau du liquide de refroidissement et s’assurer qu’il
n’y a pas de fuite.√√√√ √
•Changer. Tous les 3 ans
25
*Contacteur de feu stop sur
freins avant et arrière•Contrôler le fonctionnement.√√√√√ √
26 Pièces mobiles et câbles•Lubrifier.√√√√ √
27
*Boîtier de poignée des gaz
et câble des gaz•Contrôler le fonctionnement et le jeu.
•Régler le jeu de câble des gaz si nécessaire.
•Lubrifier le boîtier de poignée des gaz et le câble des gaz.√√√√ √
28
*Système d’admission d’air•S’assurer du bon état du clapet de coupure d’air, du clapet flexible
et de la durit.
•Remplacer tout le système d’admission si nécessaire.√√√√ √
29
*Pot et tube d’échappement•Contrôler le serrage de la vis du collier.√√√√√
30
*Éclairage, signalisation et
contacteurs•Contrôler le fonctionnement.
•Régler le faisceau de phare.√√√√√ √ N˚DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (× 1.000 km)
CONTRÔLE
ANNUEL1 10203040
5PS-28199-F1 9/4/02 1:52 PM Page 49

6-5
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU01139
Dépose et repose de caches et
carénages
Caches et carénages, dépose et repose
Afin de pouvoir effectuer certains
entretiens décrits dans ce chapitre, il est
nécessaire de déposer les caches et
carénages illustrés ci-dessus. Se référer
à cette section à chaque fois qu’il faut
déposer ou reposer un cache ou un
carénage.

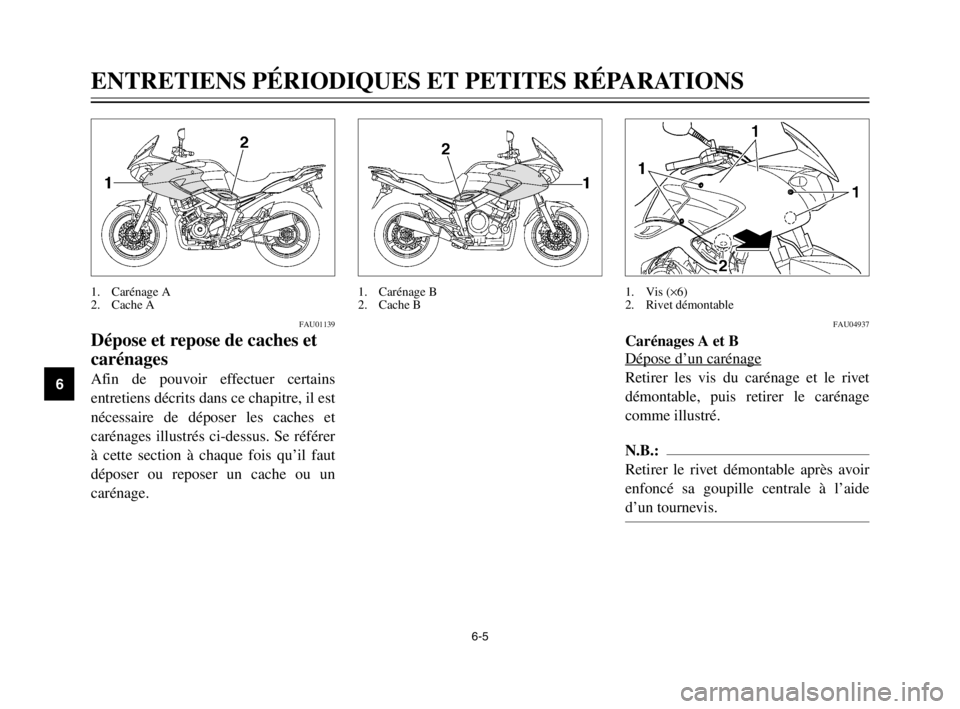

1. Carénage A
2. Cache A
FAU04937
Carénages A et B
Dépose d’un caréna
ge
Retirer les vis du carénage et le rivet
démontable, puis retirer le carénage
comme illustré.
N.B.:
Retirer le rivet démontable après avoir
enfoncé sa goupille centrale à l’aide
d’un tournevis.
1. Vis (×6)
2. Rivet démontable1. Carénage B
2. Cache B
5PS-28199-F1 9/4/02 1:52 PM Page 50

6-6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Repose du carénage
Remettre le carénage en place, puis
reposer les vis et le rivet démontable.
N.B.:
Pour remettre le rivet démontable en
place, enfoncer sa goupille centrale en
veillant à ce qu’elle dépasse de la tête
du rivet, l’insérer ensuite dans le caré-
nage, puis enfoncer sa goupille de sorte
qu’elle soit au même niveau que la tête
du rivet.

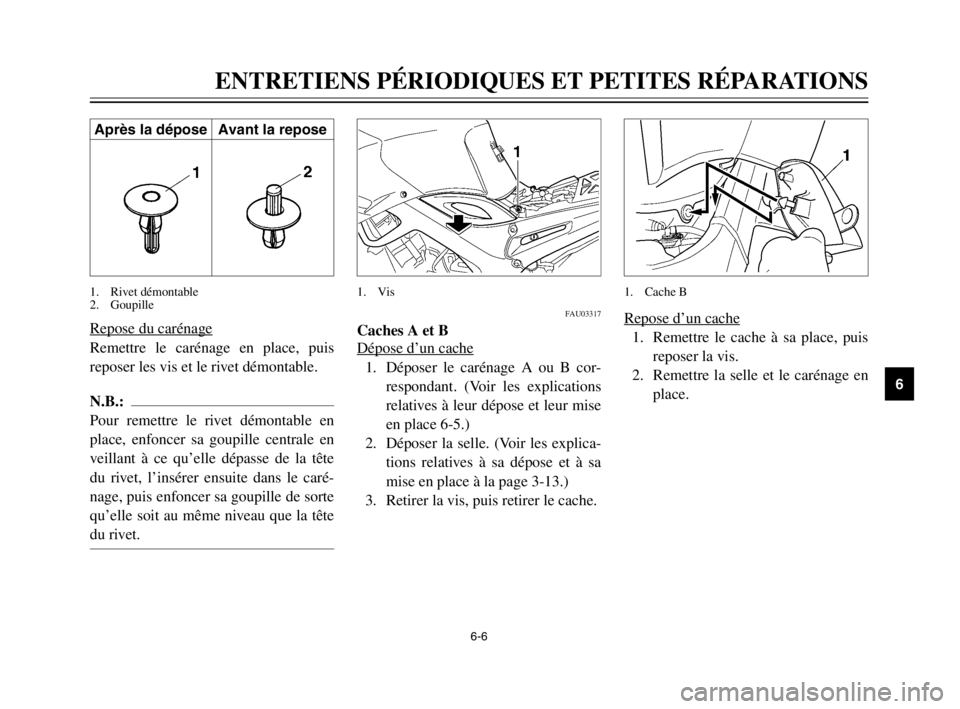

1. Rivet démontable
2. Goupille
Repose d’un cache
1. Remettre le cache à sa place, puis
reposer la vis.
2. Remettre la selle et le carénage en
place.
1. Cache B
FAU03317
Caches A et B
Dépose d’un cac
he
1. Déposer le carénage A ou B cor-
respondant. (Voir les explications
relatives à leur dépose et leur mise
en place 6-5.)
2. Déposer la selle. (Voir les explica-
tions relatives à sa dépose et à sa
mise en place à la page 3-13.)
3. Retirer la vis, puis retirer le cache.
1. Vis
Après la dépose Avant la repose
5PS-28199-F1 9/4/02 1:52 PM Page 51

6-7
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU01880
Contrôle des bougiesBougies, contrôle
Les bougies sont des pièces impor-
tantes du moteur et elles doivent être
contrôlées régulièrement, de préférence
par un concessionnaire Yamaha. Les
bougies doivent être démontées et
contrôlées aux fréquences indiquées
dans le tableau des entretiens et grais-
sages périodiques, car la chaleur et les
dépôts finissent par les user. L’état des
bougies révèle en outre l’état du
moteur.
La porcelaine autour de l’électrode
centrale de chaque bougie doit être de
couleur café au lait clair ou légèrement
foncé, couleur idéale pour une moto
utilisée dans des conditions normales.
Si la couleur d’une bougie est nette-
ment différente, le moteur pourrait pré-
senter une anomalie. Ne jamais essayer
de diagnostiquer soi-même de tels pro-
blèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
a.Écartement des électrodes
Si l’usure des électrodes est excessive
ou les dépôts de calamine ou autres
sont trop importants, il convient de
remplacer la bougie concernée.
Avant de monter une bougie, il faut
mesurer l’écartement de ses électrodes
à l’aide d’un jeu de cales d’épaisseur et
le régler si nécessaire.
Couple de serrage :
Bougie :
17,5 Nm (1,75 m·kgf)
Bougie spécifiée :
DPR8EA-9 (NGK) ou
X24EPR-U9 (DENSO)
Écartement des électrodes :
0,8 à 0,9 mm
5PS-28199-F1 9/4/02 1:52 PM Page 52

6-8
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une bou-
gie, une bonne approximation consiste
à serrer de 1/4 à 1/2 tour supplémentai-
re après le serrage à la main. Il faudra
toutefois serrer la bougie au couple
spécifié le plus rapidement possible.
3. Attendre quelques minutes que
l’huile se stabilise, puis retirer le
bouchon de remplissage d’huile.
Essuyer la jauge avant de l’insérer
à nouveau dans l’orifice de rem-
plissage, sans la visser et en
veillant à ce que la flèche soit diri-
gée vers le haut (voir illustration).
La retirer et vérifier le niveau
d’huile.
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum et
maximum.

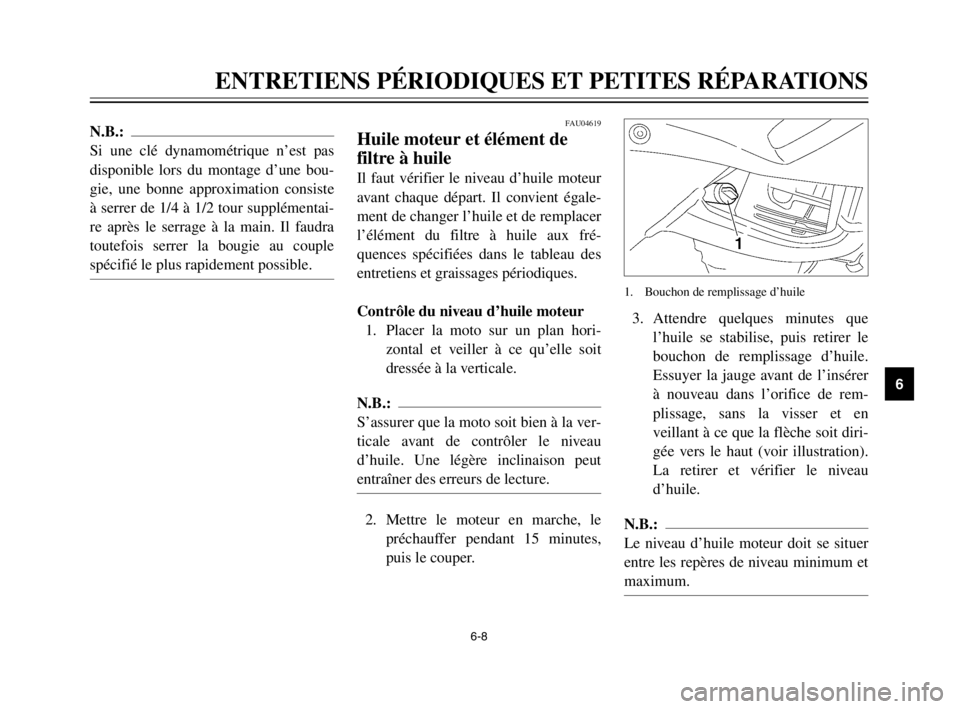

1. Bouchon de remplissage d’huile
FAU04619
Huile moteur et élément de
filtre à huile
Huile moteur et élément du filtre
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient égale-
ment de changer l’huile et de remplacer
l’élément du filtre à huile aux fré-
quences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer la moto sur un plan hori-
zontal et veiller à ce qu’elle soit
dressée à la verticale.
N.B.:
S’assurer que la moto soit bien à la ver-
ticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le
préchauffer pendant 15 minutes,
puis le couper.
5PS-28199-F1 9/4/02 1:52 PM Page 53

6-9
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FC000000
fF
Ne pas utiliser la moto avant de
s’être assuré que le niveau d’huile est
suffisant.

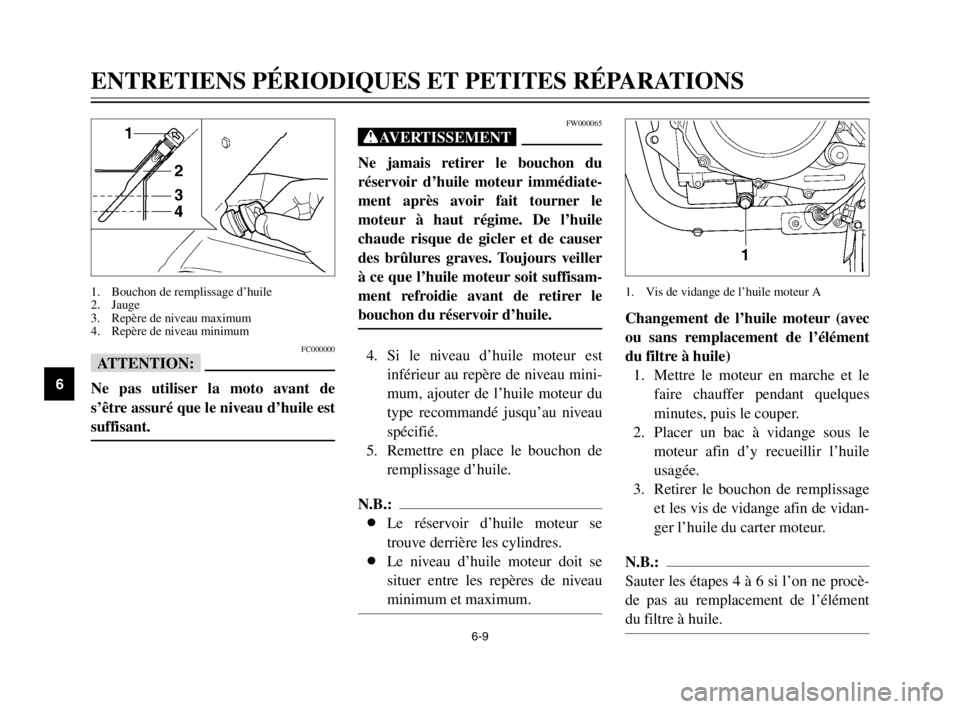

1. Bouchon de remplissage d’huile
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
Changement de l’huile moteur (avec
ou sans remplacement de l’élément
du filtre à huile)
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
3. Retirer le bouchon de remplissage
et les vis de vidange afin de vidan-
ger l’huile du carter moteur.
N.B.:
Sauter les étapes 4 à 6 si l’on ne procè-
de pas au remplacement de l’élément
du filtre à huile.
1. Vis de vidange de l’huile moteur A
FW000065
XG
Ne jamais retirer le bouchon du
réservoir d’huile moteur immédiate-
ment après avoir fait tourner le
moteur à haut régime. De l’huile
chaude risque de gicler et de causer
des brûlures graves. Toujours veiller
à ce que l’huile moteur soit suffisam-
ment refroidie avant de retirer le
bouchon du réservoir d’huile.
4. Si le niveau d’huile moteur est
inférieur au repère de niveau mini-
mum, ajouter de l’huile moteur du
type recommandé jusqu’au niveau
spécifié.
5. Remettre en place le bouchon de
remplissage d’huile.
N.B.:
8Le réservoir d’huile moteur se
trouve derrière les cylindres.
8Le niveau d’huile moteur doit se
situer entre les repères de niveau
minimum et maximum.
5PS-28199-F1 9/4/02 1:52 PM Page 54

6-10
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
4. Retirer le couvercle de l’élément
du filtre à huile après avoir retiré
ses vis.

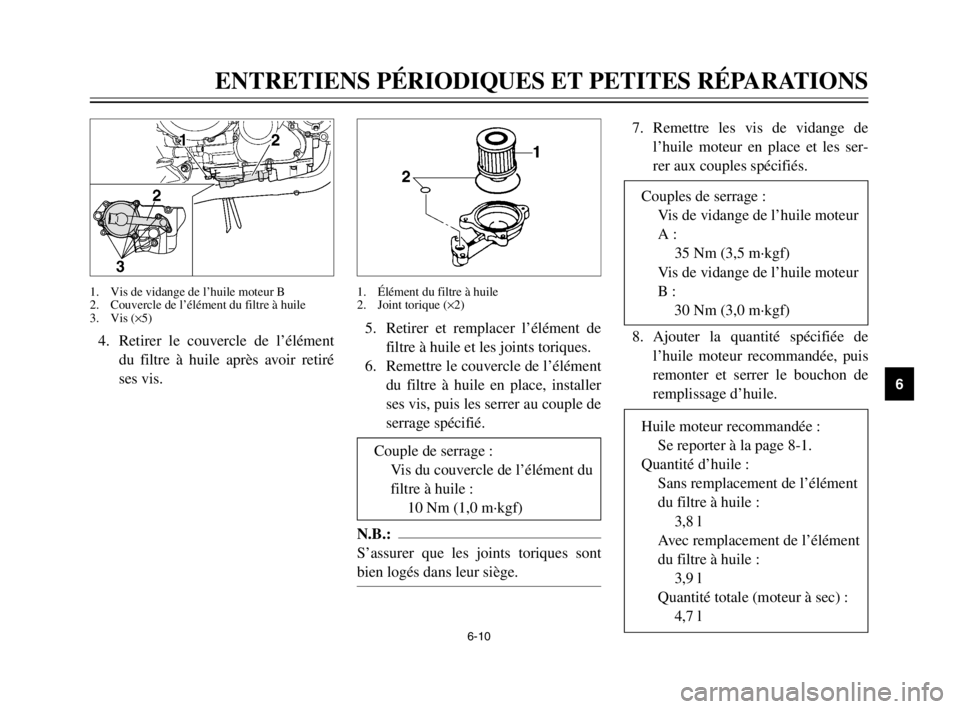

1. Vis de vidange de l’huile moteur B
2. Couvercle de l’élément du filtre à huile
3. Vis (×5)
7. Remettre les vis de vidange de
l’huile moteur en place et les ser-
rer aux couples spécifiés.
8. Ajouter la quantité spécifiée de
l’huile moteur recommandée, puis
remonter et serrer le bouchon de
remplissage d’huile. 5. Retirer et remplacer l’élément de
filtre à huile et les joints toriques.
6. Remettre le couvercle de l’élément
du filtre à huile en place, installer
ses vis, puis les serrer au couple de
serrage spécifié.
N.B.:
S’assurer que les joints toriques sont
bien logés dans leur siège.
1.Élément du filtre à huile
2. Joint torique (×2)
Couple de serrage :
Vis du couvercle de l’élément du
filtre à huile :
10 Nm (1,0 m·kgf)
Couples de serrage :
Vis de vidange de l’huile moteur
A :
35 Nm (3,5 m·kgf)
Vis de vidange de l’huile moteur
B :
30 Nm (3,0 m·kgf)
Huile moteur recommandée :
Se reporter à la page 8-1.
Quantité d’huile :
Sans remplacement de l’élément
du filtre à huile :
3,8 l
Avec remplacement de l’élément
du filtre à huile :
3,9 l
Quantité totale (moteur à sec) :
4,7 l
