3-19
COMMANDES ET INSTRUMENTS
3
FW000044
XG
Ne pas rouler avec la béquille latéra-
le déployée ou lorsque la béquille ne
se relève pas correctement. Celle-ci
pourrait toucher le sol et distraire le
pilote, qui pourrait perdre le contrô-
le du véhicule. Le système de coupe-
circuit d’allumage de Yamaha per-
met de rappeler au pilote qu’il doit
relever la béquille latérale avant de
se mettre en route. Il convient donc
de contrôler régulièrement ce systè-
me en procédant comme décrit ci-
après et de le faire réparer par un
concessionnaire Yamaha en cas de
mauvais fonctionnement.
FAU03720
Système du coupe-circuit
d’allumage
Coupe-circuit d’allumage, système
Le système du coupe-circuit d’alluma-
ge, qui comprend les contacteurs de
béquille latérale, d’embrayage et de
point mort, remplit les fonctions sui-
vantes.
8Il empêche la mise en marche du
moteur lorsqu’une vitesse est
engagée et que la béquille latérale
est relevée mais que le levier
d’embrayage n’est pas actionné.
8Il empêche la mise en marche du
moteur lorsqu’une vitesse est
engagée et que le levier
d’embrayage est actionné mais
que la béquille latérale n’a pas été
relevée.
8Il coupe le moteur lorsqu’une
vitesse est engagée et que l’on
déploie la béquille latérale.
Contrôler régulièrement le fonctionne-
ment du système du coupe-circuit
d’allumage en effectuant le procédé
suivant.
FW000045
XG
Si un mauvais fonctionnement est
constaté, faire contrôler le système
par un concessionnaire Yamaha
avant de démarrer.
5PS-28199-F1 9/4/02 1:52 PM Page 32

3-20
COMMANDES ET INSTRUMENTS
3
Le moteur coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position “
#”.
3. Tourner la clé de contact sur “ON”.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de point mort pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur ait calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer.
12. Appuyer sur le contacteur du démarreur.
Le moteur se met-il en marche ?
Le contacteur de béquille latérale pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait être
défectueux.
Ne pas rouler avant d’avoir fait contrôler la moto
par un concessionnaire Yamaha.
NON
N.B.:
Ce contrôle est le plus fiable lorsqu’effectué le moteur
chaud.
OUI
OUI NON
Ce système est en ordre. La moto peut être utilisée.
OUI NON
5PS-28199-F1 9/4/02 1:52 PM Page 33

5PS-28199-F1 9/4/02 1:52 PM Page 34

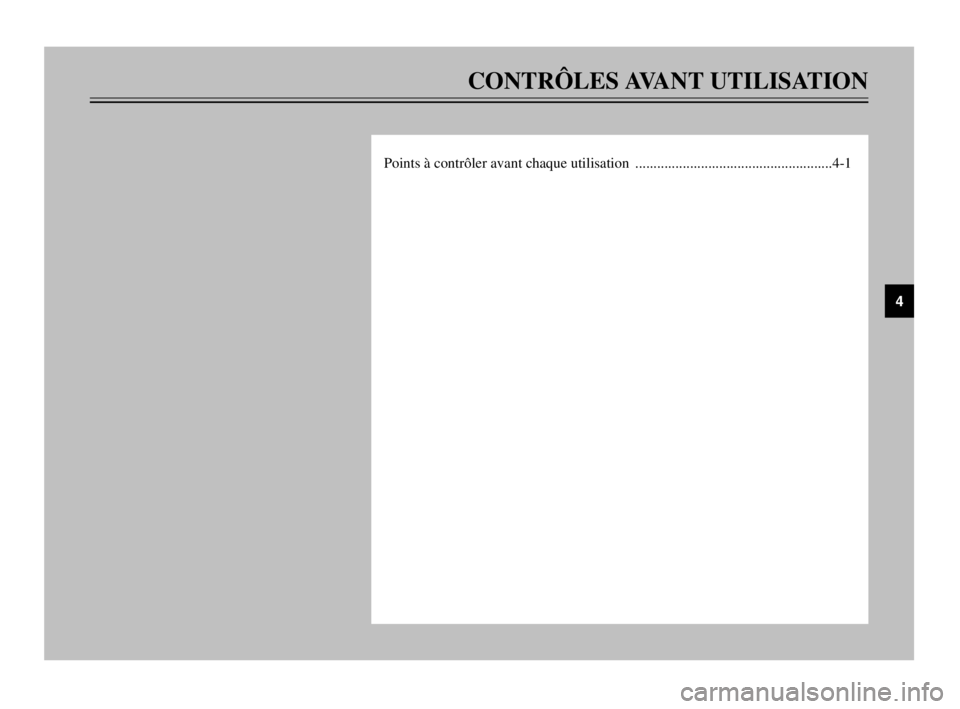

CONTRÔLES AVANT UTILISATION
Points à contrôler avant chaque utilisation ......................................................4-1
4
5PS-28199-F1 9/4/02 1:52 PM Page 35

4-1
FAU01114
CONTRÔLES AVANT UTILISATION
4
Le propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapi-
dement et de façon subite des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux
intempéries, par exemple). Un endommagement ou une fuite quelconques ou encore une chute de la pression des pneus peu-
vent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc extrêmement important de vérifier les
points suivants avant chaque randonnée.
FAU03439
Points à contrôler avant chaque utilisationContrôles avant utilisation
DESCRIPTION CONTRÔLES PAGE
Carburant•Contrôler le niveau de carburant dans le réservoir de carburant.
•Refaire le plein si nécessaire.
•Contrôler la canalisation de carburant afin de s’assurer qu’il n’y a pas de fuite.3-10–3-12
Huile moteur•Contrôler le niveau d’huile dans le moteur.
•Si nécessaire, ajouter de l’huile du type recommandé jusqu’au niveau spécifié.
•Contrôler le véhicule afin de s’assurer qu’il n’y a pas de fuite d’huile.6-8–6-11
Liquide de refroidissement•Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.
•Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau
spécifié.
•Contrôler le circuit de refroidissement et s’assurer qu’il n’y a pas de fuite.6-11–6-15
Frein avant•Contrôler le fonctionnement.
•Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
•Contrôler le niveau du liquide dans le réservoir.
•Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
•Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.3-9–3-10, 6-24–6-26
Frein arrière•Contrôler le fonctionnement.
•Si mou ou spongieux, faire purger l’air du circuit hydraulique par un concessionnaire
Yamaha.
•Contrôler le niveau du liquide dans le réservoir.
•Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau spécifié.
•Contrôler le circuit hydraulique et s’assurer qu’il ne fuit pas.3-10, 6-23–6-26
Embrayage•Contrôler le fonctionnement.
•Lubrifier le câble si nécessaire.
•Contrôler la garde au levier.
•Régler si nécessaire.3-9, 6-22–6-23
5PS-28199-F1 9/4/02 1:52 PM Page 36

4-2
CONTRÔLES AVANT UTILISATION
4
Poignée des gaz•S’assurer que le fonctionnement est régulier.
•Contrôler le jeu du câble des gaz.
•Si un réglage du jeu du câble ou un graissage du câble et du boîtier de la poignée des gaz
sont nécessaires, les confier à un concessionnaire Yamaha.6-18, 6-29
Câbles de commande•S’assurer que le fonctionnement est régulier.
•Lubrifier si nécessaire.6-29
Chaîne de transmission•Contrôler la tension de la chaîne.
•Régler si nécessaire.
•Contrôler l’état de la chaîne.
•Lubrifier si nécessaire.6-27–6-29
Roues et pneus•S’assurer du bon état.
•Contrôler l’état des pneus et la profondeur des sculptures.
•Contrôler la pression de gonflage.
•Corriger si nécessaire.6-18–6-22
Pédale de frein et sélecteur•S’assurer que le fonctionnement est régulier.
•Si nécessaire, lubrifier les points pivots.6-30
Levier de frein et d’embrayage•S’assurer que le fonctionnement est régulier.
•Si nécessaire, lubrifier les points pivots.6-30
Béquille latérale•S’assurer que le fonctionnement est régulier.
•Si nécessaire, lubrifier le point pivot.6-30
Attaches du cadre•S’assurer que toutes les vis et tous les écrous sont serrés correctement.
•Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs•Contrôler le fonctionnement.
•Corriger si nécessaire.3-2–3-3, 3-7–3-8, 6-35–6-38
Contacteur de la béquille latérale•Contrôler le fonctionnement du système du coupe-circuit d’allumage.
•En cas de problème, faire contrôler le véhicule par un concessionnaire Yamaha.3-18–3-20 DESCRIPTION CONTRÔLES PAGE
5PS-28199-F1 9/4/02 1:52 PM Page 37

4-3
CONTRÔLES AVANT UTILISATION
4
N.B.:
Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que
peu de temps et celui-ci sera largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent.
FWA00033
XG
Lorsqu’un élément repris sous “Points à contrôler avant chaque utilisation” ne fonctionne pas correctement, il convient
de le faire contrôler et réparer avant d’utiliser le véhicule.
5PS-28199-F1 9/4/02 1:52 PM Page 38

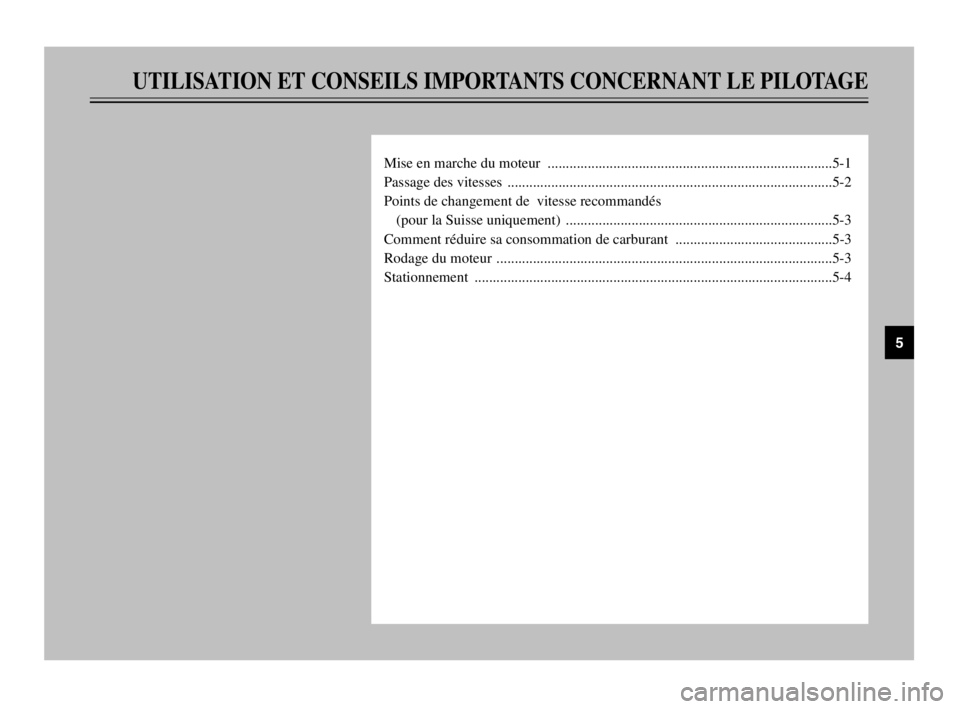

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
Mise en marche du moteur ..............................................................................5-1
Passage des vitesses .........................................................................................5-2
Points de changement de vitesse recommandés
(pour la Suisse uniquement) .........................................................................5-3
Comment réduire sa consommation de carburant ...........................................5-3
Rodage du moteur ............................................................................................5-3
Stationnement ..................................................................................................5-4
5
