MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
2. Retire o fusível queimado e instale
um novo fusível com a amperagem
especificada.
PC000103
kK
Não utilize um fusível com uma ampe-
ragem superior à recomendada para
evitar provocar grandes danos no sis-
tema eléctrico e possivelmente um
incêndio.
PAU04503
Substituição de uma lâmpada
do farol dianteiro
Lâmpada do farol dianteiro, substituição
Este motociclo está equipado com lâmpa-
das do farol dianteiro de quartzo. Se uma
lâmpada do farol dianteiro se fundir,
substitua-a do modo que se segue.
1. Desligue o acoplador do farol dian-
teiro e retire a cobertura da lâmpa-
da.
1. Suporte da lâmpada do farol
2. Acoplador do farol dianteiro
3. Rode a chave para “ON” e ligue o
circuito eléctrico em questão para
verificar se o dispositivo funciona.
4. Caso o fusível se volte imediata-
mente a queimar, solicite a um con-
cessionário Yamaha que verifique o
sistema eléctrico. Fusíveis especificados:
Fusível principal: 40 A
Fusível do farol dianteiro: 15 A
Fusível do sistema de
sinalização: 10 A
Fusível da ventoinha do
radiador: 20 A
Fusível da ignição: 10 A
Fusível do conta-quilómetros
e do relógio
(fusível de reserva): 5 A
Fusível do sinal de mudança de
direcção e da luz de perigo: 10 A
Fusível do sistema electrónico
de injecção de combustível: 10 A
5PS-28199-P1 9/13/02 11:56 AM Page 80

6-36
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
2. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada
fundida.
PW000119
H
As lâmpadas do farol dianteiro ficam
muito quentes. Por conseguinte, man-
tenha os produtos inflamáveis
afastados de uma lâmpada do farol
dianteiro acesa e não toque na lâmpa-
da até esta ter arrefecido.
3. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo
suporte.
1
1. Suporte da lâmpada do farol
8Lente do farol dianteiro
9Não cole nenhum tipo de pelí-
cula colorida nem autocolantes
na lente do farol dianteiro.
9Não utilize uma lâmpada do
farol dianteiro com um consu-
mo em watts superior ao espe-
cificado.
4. Instale a cobertura da lâmpada do
farol dianteiro e ligue o acoplador.
5. Solicite a um concessionário
Yamaha que ajuste o feixe do farol
dianteiro, caso necessário.
PC000104
kK
Tenha cuidado para não danificar as
seguintes peças:
8Lâmpada do farol dianteiro
Não toque na parte em vidro da lâmpa-
da do farol dianteiro para evitar que se
suje com óleo, caso contrário a trans-
parência do vidro, a luminosidade da
lâmpada e o seu tempo de duração
serão adversamente afectados. Limpe
minuciosamente quaisquer vestígios
de sujidade e marcas de dedos utili-
zando um pano humedecido com álco-
ol ou diluente.
a
a. Não toque na parte em vidro da lâmpada
do farol dianteiro.
5PS-28199-P1 9/13/02 11:56 AM Page 81

6-37
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU04411
Substituição da lâmpada da luz
do travão/farolim traseiro
Lâmpada da luz do travão/farolim traseiro, substituição1. Retire o assento. (Consulte a página
3-13 para obter instruções relativas
aos procedimentos de remoção e
instalação do assento.)
2. Retire o receptáculo (em conjunto
com a lâmpada) rodando-o no senti-
do contrário ao dos ponteiros do
relógio.
3. Retire a lâmpada defeituosa empu-
rrando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros
do relógio.
4. Introduza uma lâmpada nova no
receptáculo, empurre-a para dentro
e rode-a no sentido dos ponteiros do
relógio até que pare.
1. Receptáculo
PAU03497
Substituição de uma lâmpada
do sinal de mudança de
direcção
Lâmpada do sinal de mudança de direcção, substituição
1. Retire a lente do sinal de mudança
de direcção removendo o respectivo
parafuso.
2. Retire a lâmpada defeituosa empu-
rrando-a para dentro e rodando-a no
sentido contrário ao dos ponteiros
do relógio.
1. Parafuso
2. Lente da luz do sinal de mudança de
direcção
5. Instale o receptáculo (em conjunto
com a lâmpada) rodando-o no senti-
do dos ponteiros do relógio.
6. Instale o assento.
5PS-28199-P1 9/13/02 11:56 AM Page 82

6-38
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
3. Introduza uma lâmpada nova no
receptáculo, empurre-a para dentro
e rode-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente colocando o respecti-
vo parafuso.
PCA00065
kK
Não aperte demasiado o parafuso pois
a lente poderá partir.

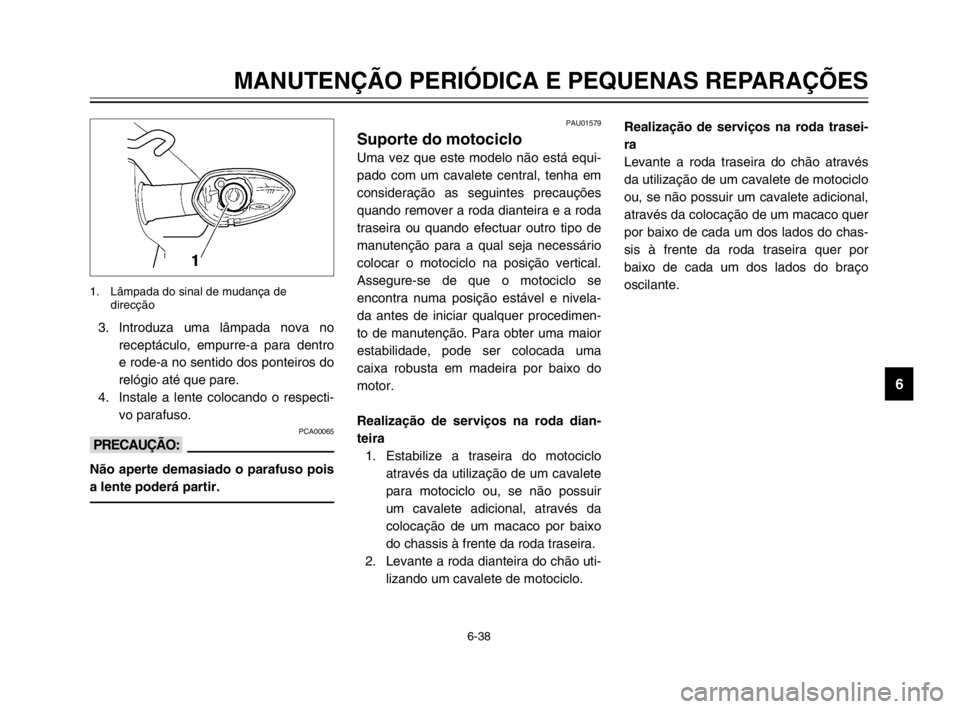

1. Lâmpada do sinal de mudança de
direcção
Realização de serviços na roda trasei-
ra
Levante a roda traseira do chão através
da utilização de um cavalete de motociclo
ou, se não possuir um cavalete adicional,
através da colocação de um macaco quer
por baixo de cada um dos lados do chas-
sis à frente da roda traseira quer por
baixo de cada um dos lados do braço
oscilante.PAU01579
Suporte do motocicloSuporte do motociclo
Uma vez que este modelo não está equi-
pado com um cavalete central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical.
Assegure-se de que o motociclo se
encontra numa posição estável e nivela-
da antes de iniciar qualquer procedimen-
to de manutenção. Para obter uma maior
estabilidade, pode ser colocada uma
caixa robusta em madeira por baixo do
motor.
Realização de serviços na roda dian-
teira
1. Estabilize a traseira do motociclo
através da utilização de um cavalete
para motociclo ou, se não possuir
um cavalete adicional, através da
colocação de um macaco por baixo
do chassis à frente da roda traseira.
2. Levante a roda dianteira do chão uti-
lizando um cavalete de motociclo.
5PS-28199-P1 9/13/02 11:56 AM Page 83

6-39
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU01617
Roda dianteira
Roda (frente)
Remoção da roda dianteiraRemoçãoPW000122
H
8É aconselhável ser um concessio-
nário Yamaha a fazer a manu-
tenção à roda.
8Apoie bem o motociclo para que
não haja o perigo deste tombar.
1. Desaperte a cavilha de aperto do
eixo da roda dianteira, seguida das
cavilhas da pinça do travão.
1. Eixo da roda
2. Cavilha de aperto do eixo da roda dianteira
PCA00046
kK
Não accione o travão depois de retirar
as pinças do travão, caso contrário as
pastilhas do travão serão
forçadas a fechar.
2. Desaperte o eixo da roda com uma
chave de porcas sextavada de
19 mm.
3. Levante a roda dianteira do chão de
acordo com o procedimento descrito
na página 6-38.
4. Retire os prendedores do tubo do
travão retirando as respectivas cavil-
has.
5. Retire as pinças do travão retirando
as respectivas cavilhas.
6. Puxe o eixo da roda para fora e reti-
re a roda.
1
3
2

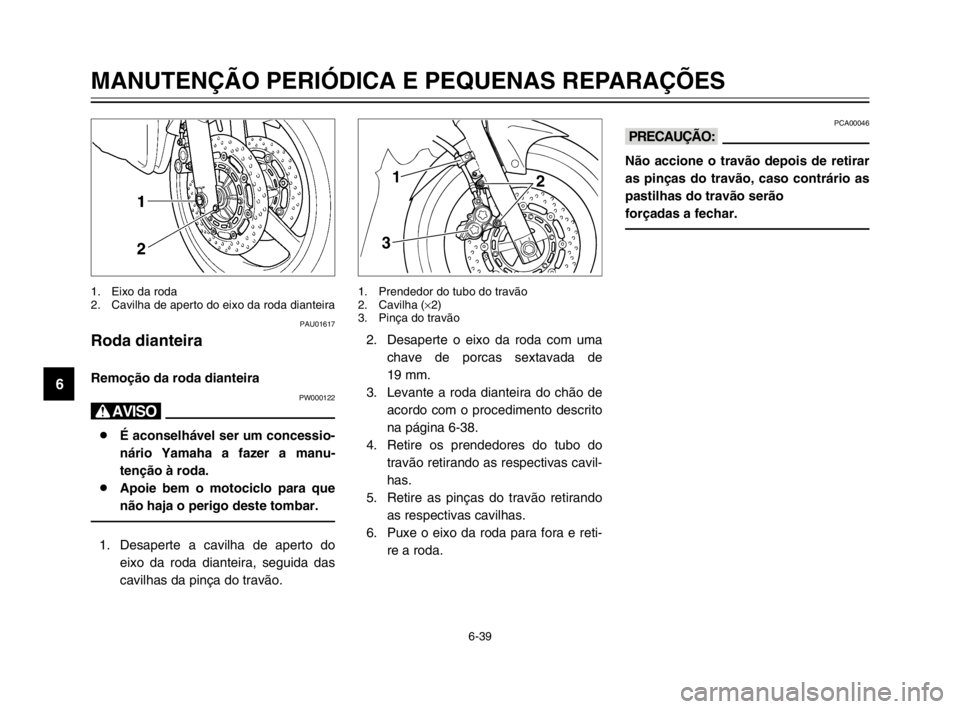

1. Prendedor do tubo do travão
2. Cavilha (×2)
3. Pinça do travão
5PS-28199-P1 9/13/02 11:56 AM Page 84

6-40
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
PAU04376
Instalação da roda dianteiraInstalação
1. Levante a roda entre as pernas da
forquilha.
2. Introduza o eixo da roda.
3. Desça a roda dianteira de modo a
que fique apoiada no solo.
4. Instale as pinças do travão colocan-
do as respectivas cavilhas.
NOTA:
Certifique-se de que existe espaço sufi-
ciente entre as pastilhas do travão antes
de instalar as pinças nos discos do
travão.
5. Instale os prendedores do tubo do
travão colocando as respectivas
cavilhas.
6. Aperte o eixo da roda, a cavilha de
aperto do eixo da roda dianteira e as
cavilhas da pinça do travão em con-
formidade com os binários especifi-
cados.
PAU04455
Roda traseira
Roda (traseira)
Remoção da roda traseiraRemoção
PW000122
H
8É aconselhável ser um concessio-
nário Yamaha a fazer a manu-
tenção à roda.
8Apoie bem o motociclo para que
não haja o perigo deste tombar.

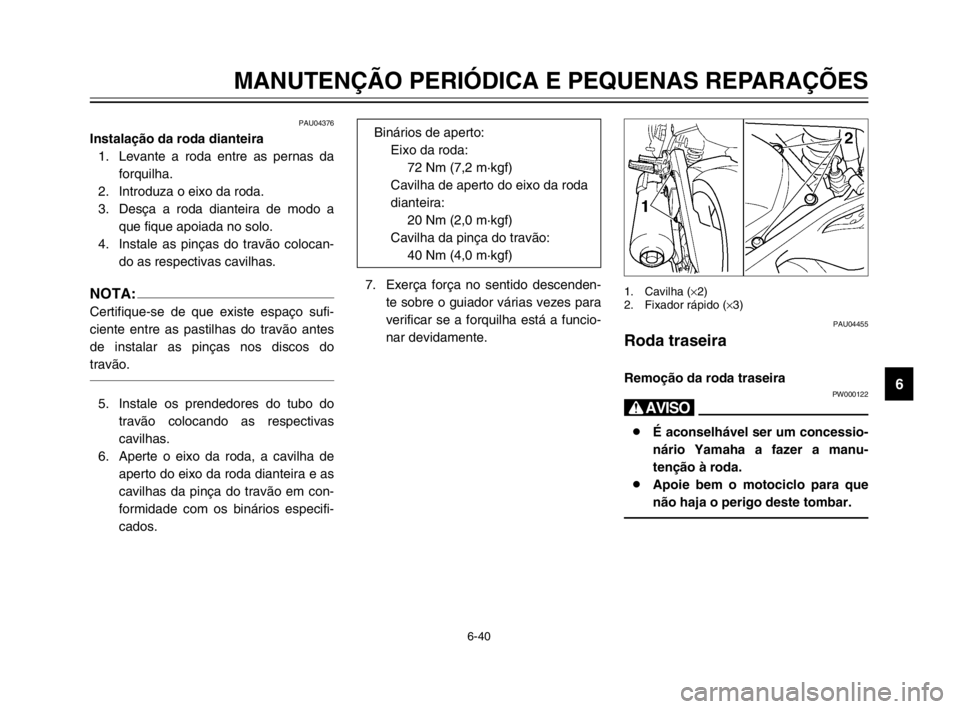

1. Cavilha (×2)
2. Fixador rápido (×3)7. Exerça força no sentido descenden-
te sobre o guiador várias vezes para
verificar se a forquilha está a funcio-
nar devidamente. Binários de aperto:
Eixo da roda:
72 Nm (7,2 m·kgf)
Cavilha de aperto do eixo da roda
dianteira:
20 Nm (2,0 m·kgf)
Cavilha da pinça do travão:
40 Nm (4,0 m·kgf)
5PS-28199-P1 9/13/02 11:56 AM Page 85

6-41
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
1. Retire a cobertura da corrente de
transmissão, removendo os fixado-
res rápidos e as cavilhas.
4. Retire a porca do eixo.
5. Desaperte a contraporca em ambos
os lados do braço oscilante.
6. Rode totalmente as cavilhas ajusta-
doras da folga da corrente de trans-
missão na direcção a.
7. Empurre a roda para a frente, aperte
a cavilha do braço da pinça e retire
a corrente de transmissão do carreto
traseiro.
NOTA:
A corrente de transmissão não precisa de
ser desmontada para se remover e insta-
lar a roda traseira.
1. Cavilha
2. Braço da pinça do travão
2. Desaperte a porca do eixo e a cavil-
ha do braço da pinça do travão.
3. Levante a roda traseira do chão de
acordo com o procedimento descrito
na página 6-38.

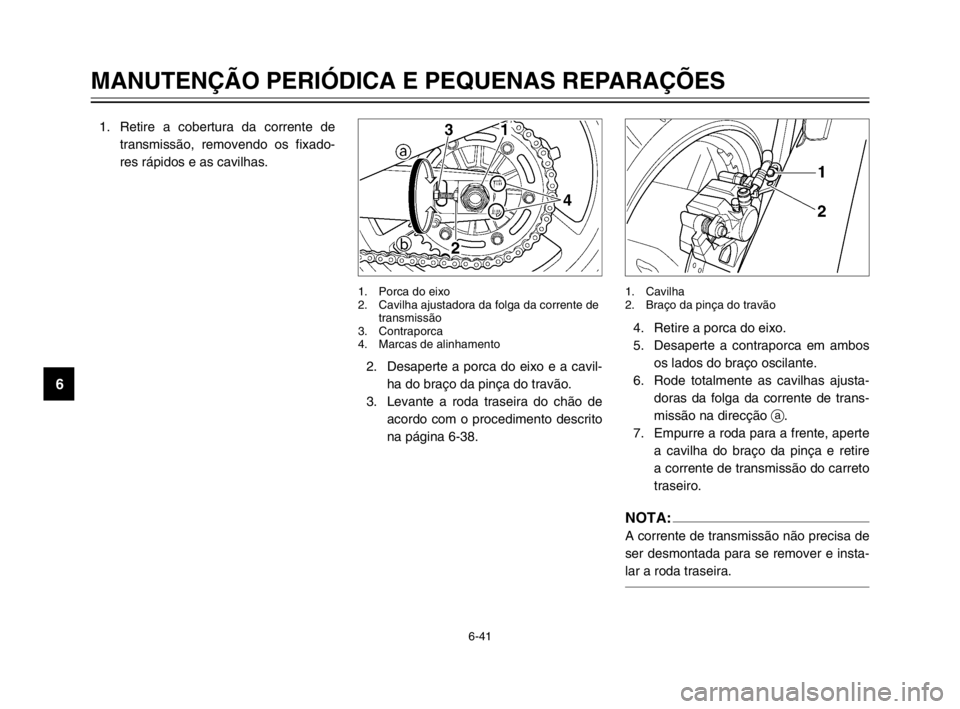

1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Marcas de alinhamento
5PS-28199-P1 9/13/02 11:56 AM Page 86

6-42
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6
8. Puxe o eixo da roda para fora e reti-
re a roda.
PCA00119
kK
Não accione o travão depois da roda
ter sido retirada juntamente com o
disco do travão, caso contrário os
êmbolos das pinças do travão serão
forçadas para fora.
7. Instale a cobertura da corrente de
transmissão, aplicando as cavilhas e
os fixadores rápidos.
NOTA:
Para instalar um fixador rápido, empurre
o pino de modo a que fique para fora da
cabeça do fixador e, depois, introduza
depois o fixador e empurre o pino salien-
te até que fique ao mesmo nível da
cabeça do fixador.
PAU04456
Instalação da roda traseiraInstalação
1. Instale a roda inserindo o eixo da
roda a partir do lado direito.
NOTA:
Certifique-se de que existe espaço sufi-
ciente entre as pastilhas do travão antes
de instalar as rodas.
2. Instale a corrente de transmissão no
carreto traseiro.
3. Desaperte a cavilha do braço da
pinça do travão.
4. Ajuste a folga da corrente de trans-
missão. (Consulte a página 6-27
para obter instruções relativas aos
procedimentos de ajuste da folga da
corrente de transmissão.)
5. Instale a porca do eixo e, de segui-
da, desça a roda traseira até esta
assentar no chão.
6. Aperte a porca do eixo e a cavilha
do braço da pinça do travão em con-
formidade com os binários especifi-
cados.Binários de aperto:
Porca do eixo:
150 Nm (15,0 m·kgf)
Cavilha do braço da pinça do
travão:

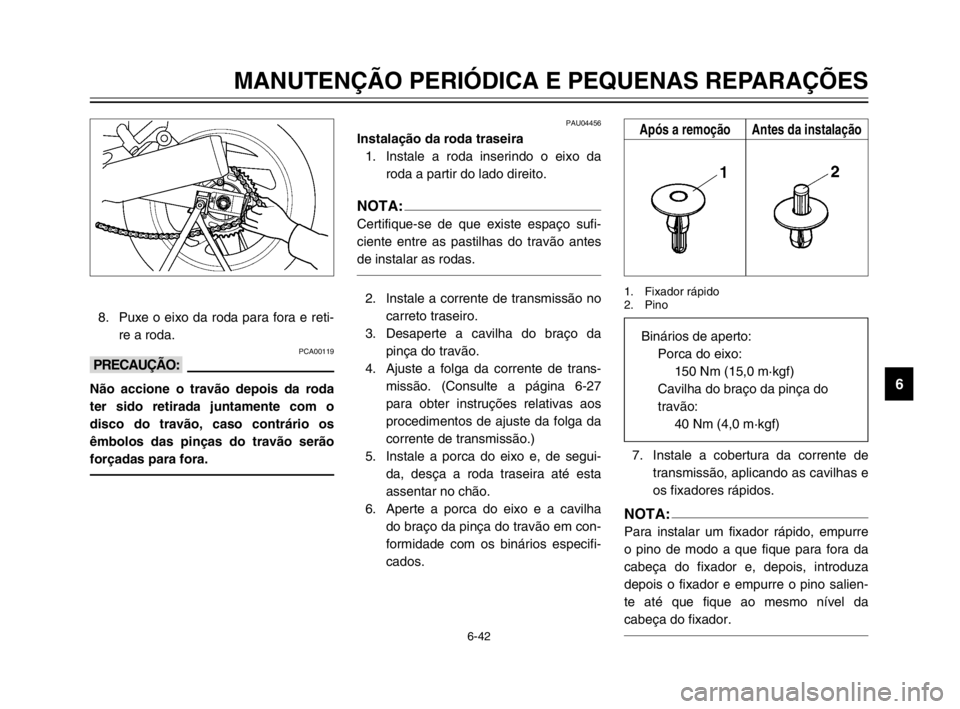

40 Nm (4,0 m·kgf)1. Fixador rápido
2. Pino
Após a remoção Antes da instalação
