Armaturen, Bedienungselemente und deren Funktion
3
GW000044
W
Niemals mit ausgeklapptem Seiten-
ständer fahren. Auch nicht, wenn der
Seitenständer sich nicht richtig hoch-
klappen läßt oder nicht in hochge-
klappter Position bleibt. Ein nicht völ-
lig hochgeklappter Seitenständer kann
den Fahrer durch Bodenberührung
ablenken und so zum Verlust der
Kontrolle über das Fahrzeug führen.
Aus diesem Grund hat YAMAHA den
Seitenständer mit einem Zündunter-
brechungsschalter versehen, der ein
Starten und Anfahren mit ausgeklapp-
tem Seitenständer verhindert. Prüfen
Sie deshalb das System regelmäßig
wie nachfolgend erläutert. Falls Stö-
rungen an diesem System festgestellt
werden, das Fahrzeug umgehend von
einer YAMAHA-Fachwerkstatt instand
setzen lassen.
GAU03720
Zündunterbrechungs- und
Anlaßsperrschalter-System
Zündunterbrechungs- u. Anlaßsperrschalter-SystemDas Zündunterbrechungs- und Anlaß-
sperrschalter-System umfaßt die Seiten-
ständer-, Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
8Es verhindert ein Anlassen des
Motors bei eingelegtem Gang und
hochgeklapptem Seitenständer,
solange der Kupplungshebel nicht
gezogen wird.
8Es verhindert ein Anlassen des
Motors bei eingelegtem Gang und
gezogenem Kupplungshebel, solan-
ge der Seitenständer nicht hochge-
klappt wird.
8Es schaltet die Zündung aus, falls
der Seitenständer bei laufendem
Motor ausgeklappt wird.
Die Funktion des Systems sollte regel-
mäßig auf nachfolgende Weise geprüft
werden:
GW000045
W
Falls eine Fehlfunktion auftritt, das
Fahrzeug vor der nächsten Fahrt von
einer YAMAHA-Fachwerkstatt überprü-
fen lassen.
5PS-28199-G1 9/9/02 3:45 PM Page 32

3-20
Armaturen, Bedienungselemente und deren Funktion
3

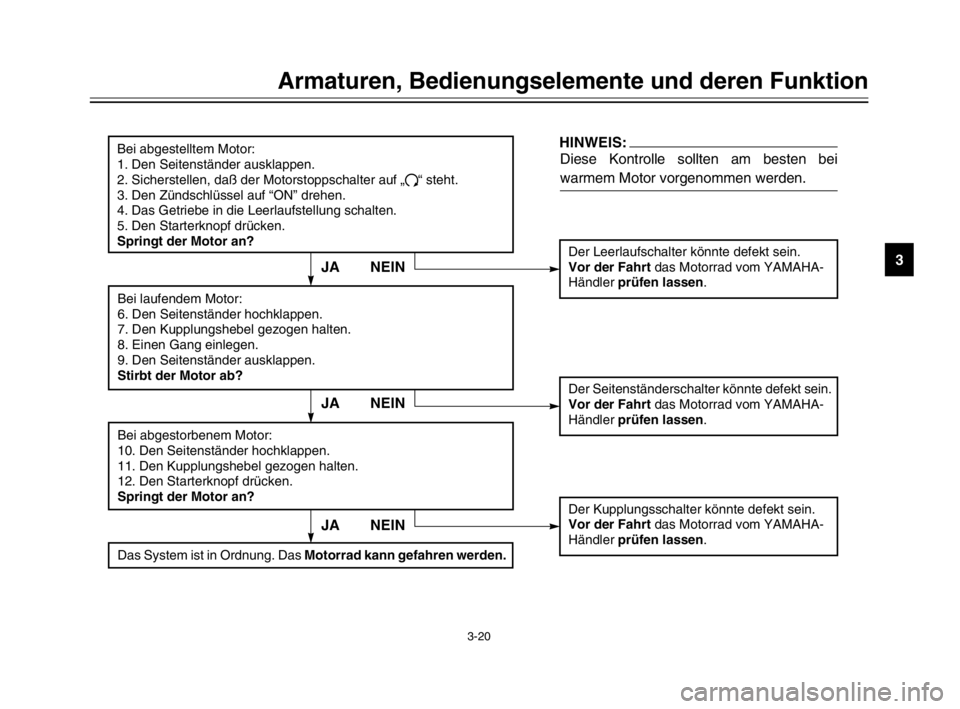

Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf „
#“ steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?
Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler prüfen lassen.
Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler prüfen lassen.
NEIN
HINWEIS:
Diese Kontrolle sollten am besten bei
warmem Motor vorgenommen werden.
JA
JA NEIN
Das System ist in Ordnung. Das Motorrad kann gefahren werden.
JA NEIN
