2003 YAMAHA TDM 900 Betriebsanleitungen (in German)

1-1
GAU00021
Q
Sicherheit hat VorfahrtSicherheit
1
Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit und Stärke.
Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen. Selbst das beste
Motorrad kann die physikalischen Gesetze nicht außer Kraft setzen.
Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung uner-
läßlich. Und was für das Fahrzeug gilt, trifft auch für den Fahrer zu: Nur gesund, ausgeschlafen und absolut fit
sind wir in der Lage, unser Fahrzeug zu beherrschen. Medikamente, Aufputschmittel und Alkohol sind selbstver-
ständlich tabu. Beim Zweirad kommt es - noch mehr als beim Auto - darauf an, daß der Fahrer jederzeit in abso-
luter Höchstform ist. Durch Alkohol steigt die Risikobereitschaft stark an. Deshalb ist er auch bereits in kleinen
Mengen gefährlich.
Optimale Schutzkleidung gehört zweifellos zum Motorradfahren wie der Sicherheitsgurt zum Autofahren. Ein voll-
ständiger Schutzanzug (Lederkombi oder reißfester Textilanzug mit Protektoren), robuste Stiefel, spezielle
Motorradhandschuhe und ein geprüfter, perfekt sitzender Helm sind obligatorisch. Aber Vorsicht: Häufig verführt
sehr gute Schutzkleidung zu leichtsinnigen Fahrmanövern. Insbesondere durch den Vollvisierhelm und einen
starken Lederanzug entsteht ein trügerisches Schutz- und Sicherheitsgefühl. Man glaubt, unverletzlich zu sein.
Vergessen Sie aber nicht: Der Motorradfahrer hat keine Knautschzone. Wer seine Gefühle nicht selbstkritisch
kontrolliert, läuft Gefahr, risikoreicher und vor allem schneller zu fahren als gesund ist. Dies gilt insbesondere bei
Regenwetter. Der gute Motorradfahrer fährt vorausschauend, souverän und defensiv! Er verhindert Unfälle, auch
wenn andere Verkehrsteilnehmer Fehler begehen.
Gute Fahrt!
5PS-28199-G1 9/9/02 3:45 PM Page 8

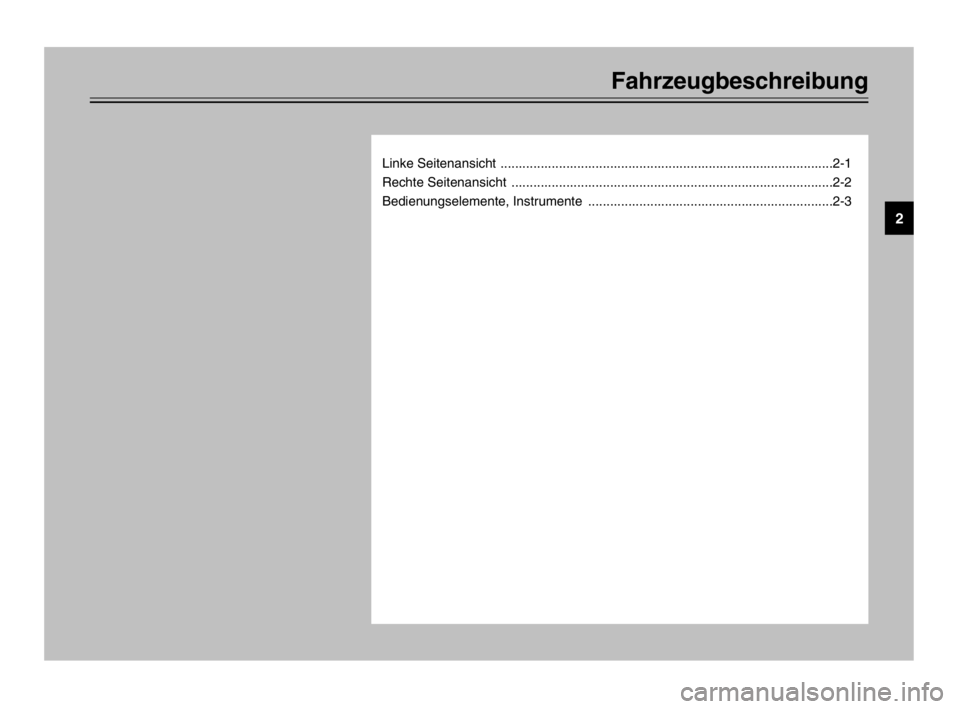

Fahrzeugbeschreibung
Linke Seitenansicht ...........................................................................................2-1
Rechte Seitenansicht ........................................................................................2-2
Bedienungselemente, Instrumente ...................................................................2-3
2
5PS-28199-G1 9/9/02 3:45 PM Page 9

2-1
GAU00026
FahrzeugbeschreibungFahrzeugbeschreibung
2

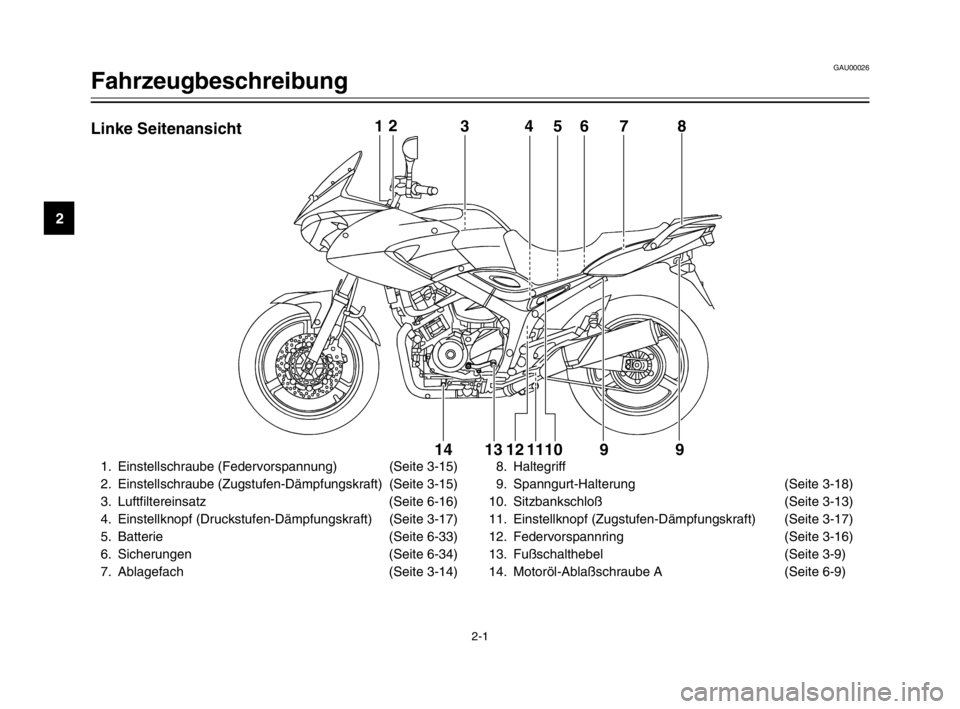

1. Einstellschraube (Federvorspannung) (Seite 3-15)
2. Einstellschraube (Zugstufen-Dämpfungskraft) (Seite 3-15)
3. Luftfiltereinsatz (Seite 6-16)
4. Einstellknopf (Druckstufen-Dämpfungskraft) (Seite 3-17)
5. Batterie (Seite 6-33)
6. Sicherungen (Seite 6-34)
7. Ablagefach (Seite 3-14)8. Haltegriff
9. Spanngurt-Halterung (Seite 3-18)
10. Sitzbankschloß (Seite 3-13)
11. Einstellknopf (Zugstufen-Dämpfungskraft) (Seite 3-17)
12. Federvorspannring (Seite 3-16)
13. Fußschalthebel (Seite 3-9)
14. Motoröl-Ablaßschraube A (Seite 6-9)
12
345678
9 9 10 11 12 13 1412
345678
9 9 10 11 12 13 14Linke Seitenansicht
5PS-28199-G1 9/9/02 3:45 PM Page 10

2-2
Fahrzeugbeschreibung
2
15. Bordwerkzeug (Seite 6-1)
16. Kühlflüssigkeits- Ausgleichsbehälter (Seite 6-11)
17. Leerlauf- Einstellschraube (Seite 6-17)
18. Bremsflüssigkeits- Vorratsbehälter (vorn) (Seite 6-25)
19. Kühlerverschlußdeckel (Seite 6-13)20. Motoröl- Einfüllschraubverschluß (Seite 6-8)
21. Ölfilterelement (Seite 6-10)
22. Motoröl- Ablaßschraube B (Seite 6-10)
23. Fußbremshebel (Seite 3-10)
24. Bremsflüssigkeits- Vorratsbehälter (hinten) (Seite 6-26)
915 16 17 18
19
20 21 22 23 249Rechte Seitenansicht
5PS-28199-G1 9/9/02 3:45 PM Page 11

2-3
Fahrzeugbeschreibung
2

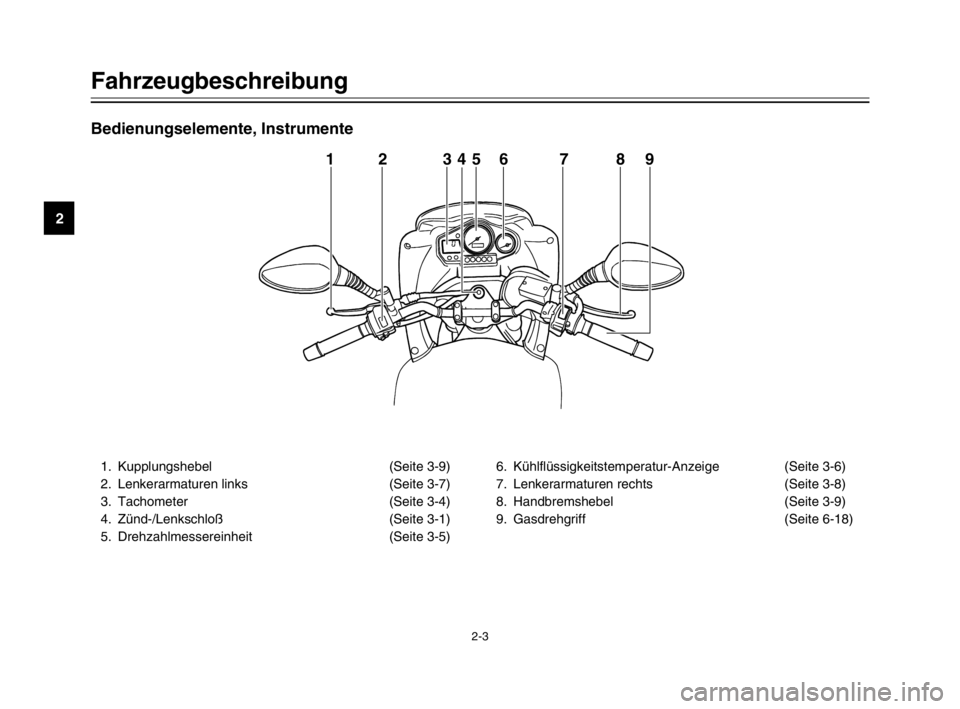

1. Kupplungshebel (Seite 3-9)
2. Lenkerarmaturen links (Seite 3-7)
3. Tachometer (Seite 3-4)
4. Zünd-/Lenkschloß (Seite 3-1)
5. Drehzahlmessereinheit (Seite 3-5)6. Kühlflüssigkeitstemperatur-Anzeige (Seite 3-6)
7. Lenkerarmaturen rechts (Seite 3-8)
8. Handbremshebel (Seite 3-9)
9. Gasdrehgriff (Seite 6-18)
1 2 345 6 7 8 9
Bedienungselemente, Instrumente
5PS-28199-G1 9/9/02 3:45 PM Page 12

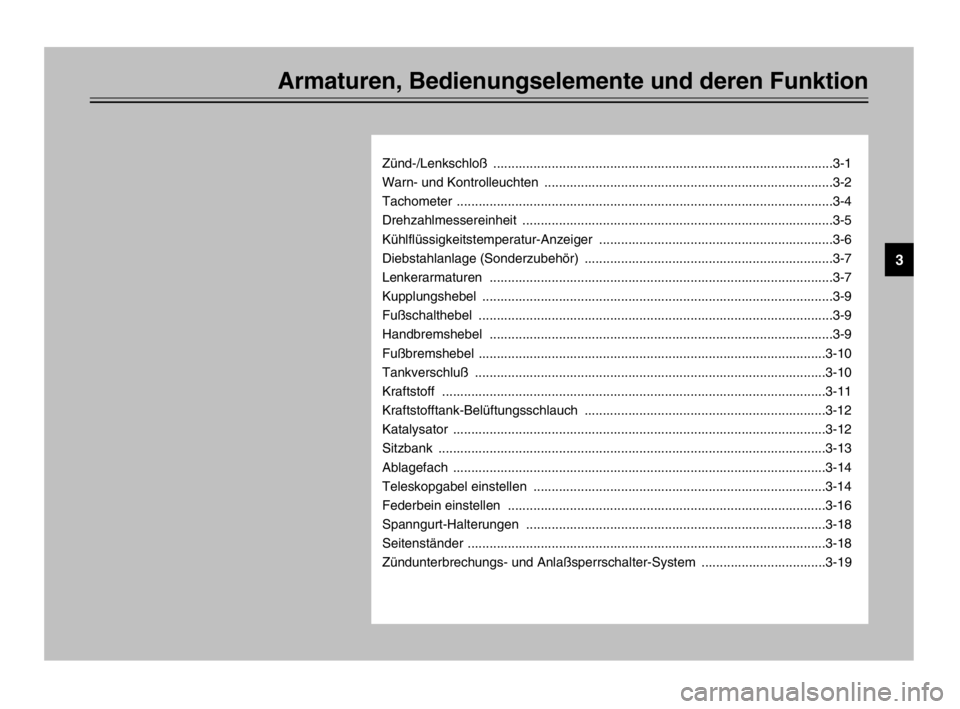

Armaturen, Bedienungselemente und deren Funktion
Zünd-/Lenkschloß .............................................................................................3-1
Warn- und Kontrolleuchten ...............................................................................3-2
Tachometer .......................................................................................................3-4
Drehzahlmessereinheit .....................................................................................3-5
Kühlflüssigkeitstemperatur-Anzeiger ................................................................3-6
Diebstahlanlage (Sonderzubehör) ....................................................................3-7
Lenkerarmaturen ..............................................................................................3-7
Kupplungshebel ................................................................................................3-9
Fußschalthebel .................................................................................................3-9
Handbremshebel ..............................................................................................3-9
Fußbremshebel ...............................................................................................3-10
Tankverschluß ................................................................................................3-10
Kraftstoff .........................................................................................................3-11
Kraftstofftank-Belüftungsschlauch ..................................................................3-12
Katalysator ......................................................................................................3-12
Sitzbank ..........................................................................................................3-13
Ablagefach ......................................................................................................3-14
Teleskopgabel einstellen ................................................................................3-14
Federbein einstellen .......................................................................................3-16
Spanngurt-Halterungen ..................................................................................3-18
Seitenständer ..................................................................................................3-18
Zündunterbrechungs- und Anlaßsperrschalter-System ..................................3-19
3
5PS-28199-G1 9/9/02 3:45 PM Page 13

3-1
GAU00029
Zünd-/LenkschloßZünd-/Lenkschloß
Das Zünd-/Lenkschloß verriegelt und
entriegelt den Lenker und schaltet die
Zündung sowie die Stromversorgung der
anderen elektrischen Systeme ein und
aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
GAU04926
AN
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuch-
tung, Rücklicht und Standlicht gehen an,
und der Motor kann angelassen werden.
Der Schlüssel läßt sich in dieser Position
nicht abziehen.
GAU00027
Armaturen, Bedienungselemente und deren Funktion
3
HINWEIS:
Der Scheinwerfer leuchtet automatisch
auf, wenn der Motor angelassen wird und
bleibt an, bis der Schlüssel auf „OFF“
gedreht wird.
GAU00038
OFF
Alle elektrischen Systeme sind ausge-
schaltet. Der Schlüssel kann in dieser
Position abgezogen werden.
GAU00040
LOCK
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel kann in dieser Position abgezo-
gen werden.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position „OFF“
hineindrücken, gedrückt halten und
auf „LOCK“ drehen.
3. Den Schlüssel abziehen.
Lenker entriegeln
Den Zündschlüssel in Position „LOCK“
hineindrücken, gedrückt halten und auf
„OFF“ drehen.
Zündung ein
Parken Zündung aus
Lenker
verriegeltVerriegeln Entriegeln
OFF
LOCK
(drücken) OFF (drücken)
LOCK
5PS-28199-G1 9/9/02 3:45 PM Page 14

3-2
Armaturen, Bedienungselemente und deren Funktion
3
GW000016
W
Den Schlüssel niemals auf „OFF“ oder
„LOCK“ drehen, während das Fahr-
zeug in Bewegung ist. Das dadurch
bewirkte Ausschalten der Stromkreise
könnte zu einem Verlust der Fahrzeug-
kontrolle und möglicherweise zu
einem Unfall führen.
ab
a. Drücken.
b. Drehen.
GAU03034
Warn- und Kontrolleuchten
Warn-/Kontrolleuchten
GAU04478
Reserve-Warnanzeige „“Reserve-WarnanzeigeDie Reserve-Warnanzeige beginnt zu
blinken, wenn der Kraftstoffstand unter
ca. 3,5 L fällt.
1. Reserve-Warnanzeige „ “
2. Blinker-Kontrolleuchte links „
4“
3. Fernlicht-Kontrolleuchte „&“
4. Leerlauf-Kontrolleuchte „N“
5. Motorstörungs-Warnleuchte „ “
6. Blinker-Kontrolleuchte rechts „6“
7. Ölstand-Warnleuchte „
7“
GAU01590
.(Parken)
Der Lenker ist verriegelt, und die Park-
beleuchtung, bestehend aus Standlicht
vorn und Rücklicht, ist eingeschaltet. Die
anderen elektrischen Systeme sind aus-
geschaltet. Der Schlüssel läßt sich in die-
ser Position abziehen.
Der Lenker muß verriegelt sein, bevor
man den Zündschlüssel auf „
.“ drehen
kann.
GCA00043
dD
Bei einer langen Standzeit mit einge-
schalteter Parkbeleuchtung kann die
Batterie entladen werden.
