2003 YAMAHA FJR1300A Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GCA11790
ACHTUNG:_ Erscheint auf der Multifunktionsanzeige
ein Fehlercode, sollte das Fahrzeug so
bald wie möglich überprüft werden, um
mögliche Beschädigungen des Motors
zu vermeiden. _Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, leuchtet die Anzeige-
leuchte des Systems auf und die Multifunk-
tionsanzeige zeigt einen zweistelligen
Fehlercode an (z.B. 51, 52, 53), wenn der
Zündschlüssel auf “ON” gedreht ist.HINWEIS:_ Falls die Multifunktionsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige
auf, versuchen Sie das Folgende. _
1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEIS:_ Sicherstellen, daß keine anderen Wegfahr-
sperren-Schlüssel in der Nähe des Zünd-
schlosses sind, und daß immer nur ein
Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann. _2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Regi-
strierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Motorrad von einer
Yamaha-Fachwerkstatt überprüfen.
Uhranzeige
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf
“RESET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
4. Den Rückstellknopf “RESET” drük-
ken, um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
U5JWG2.book Page 8 Monday, November 11, 2002 5:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3

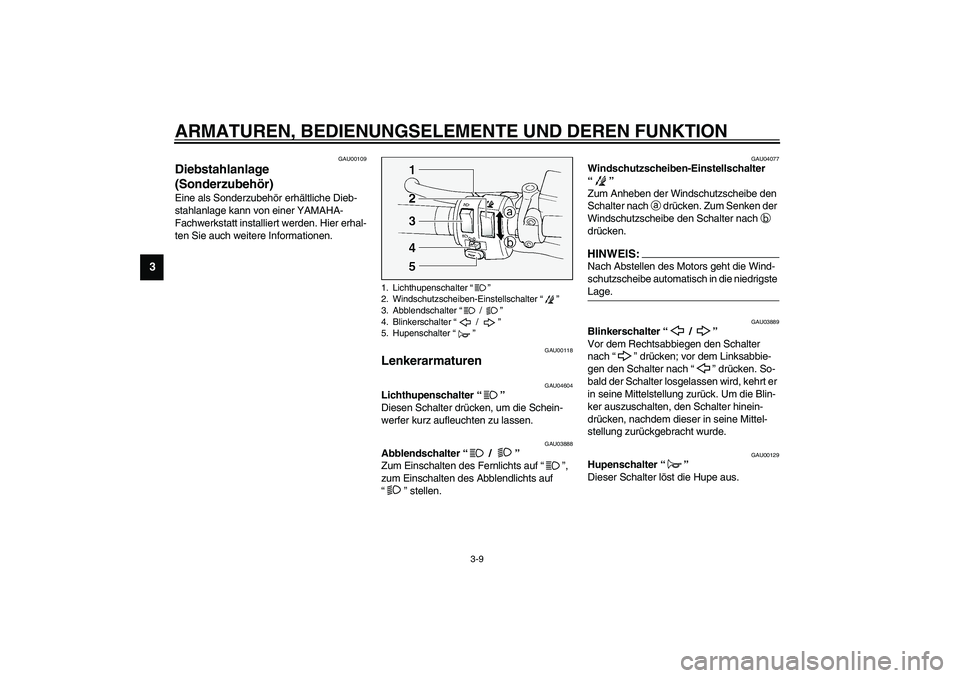

GAU00109
Diebstahlanlage
(Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer YAMAHA-
Fachwerkstatt installiert werden. Hier erhal-
ten Sie auch weitere Informationen.
GAU00118
Lenkerarmaturen
GAU04604
Lichthupenschalter “”
Diesen Schalter drücken, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU03888
Abblendschalter “ /

”
Zum Einschalten des Fernlichts auf “”,
zum Einschalten des Abblendlichts auf
“” stellen.
GAU04077
Windschutzscheiben-Einstellschalter
“”
Zum Anheben der Windschutzscheibe den
Schalter nach
a drücken. Zum Senken der
Windschutzscheibe den Schalter nach
b
drücken.HINWEIS:_ Nach Abstellen des Motors geht die Wind-
schutzscheibe automatisch in die niedrigste
Lage. _
GAU03889
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken; vor dem Linksabbie-
gen den Schalter nach “” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hinein-
drücken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU00129
Hupenschalter “”
Dieser Schalter löst die Hupe aus.
1. Lichthupenschalter “”
2. Windschutzscheiben-Einstellschalter “”
3. Abblendschalter “ / ”
4. Blinkerschalter “ / ”
5. Hupenschalter “”
U5JWG2.book Page 9 Monday, November 11, 2002 5:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU03826
Warnblinkschalter “”
Wenn dieser Schalter in den Zündschlüs-
selstellungen “ON” oder “” betätigt wird,
blinken alle Blinker gleichzeitig.
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrs-
teilnehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muß.
GC000006
ACHTUNG:_ Durch übermäßigen langen Einsatz der
Warnblinkanlage entlädt sich die Batte-
rie. _
GAU03890
Motorstoppschalter “ / ”
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen (z.
B. bei überdrehendem Motor, klemmendem
Gaszug oder Umfallen des Motorrads). Der
Motor kann nur in Schalterstellung “”
laufen. Den Schalter nur in Notsituationen
auf “” stellen.
GAU00143
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.
GC000005
ACHTUNG:_ Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1. _
1. Warnblinkschalter “”
1. Motorstoppschalter “ / ”
2. Starterschalter “”
U5JWG2.book Page 10 Monday, November 11, 2002 5:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3

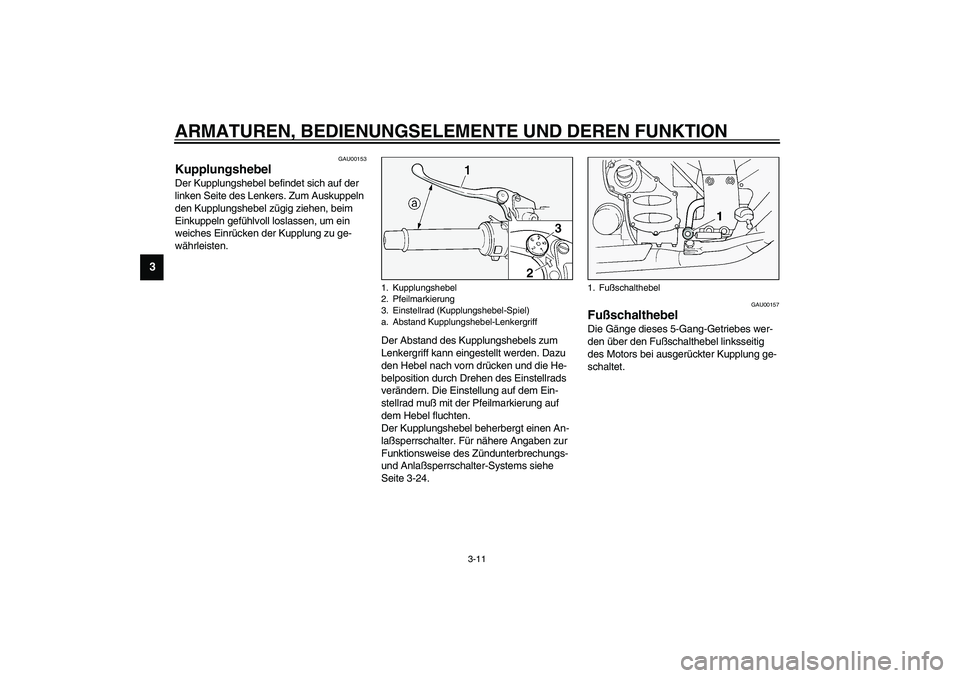

GAU00153
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskuppeln
den Kupplungshebel zügig ziehen, beim
Einkuppeln gefühlvoll loslassen, um ein
weiches Einrücken der Kupplung zu ge-
währleisten.
Der Abstand des Kupplungshebels zum
Lenkergriff kann eingestellt werden. Dazu
den Hebel nach vorn drücken und die He-
belposition durch Drehen des Einstellrads
verändern. Die Einstellung auf dem Ein-
stellrad muß mit der Pfeilmarkierung auf
dem Hebel fluchten.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter. Für nähere Angaben zur
Funktionsweise des Zündunterbrechungs-
und Anlaßsperrschalter-Systems siehe
Seite 3-24.
GAU00157
Fußschalthebel Die Gänge dieses 5-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung ge-
schaltet.
1. Kupplungshebel
2. Pfeilmarkierung
3. Einstellrad (Kupplungshebel-Spiel)
a. Abstand Kupplungshebel-Lenkergriff
1. Fußschalthebel
U5JWG2.book Page 11 Monday, November 11, 2002 5:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3

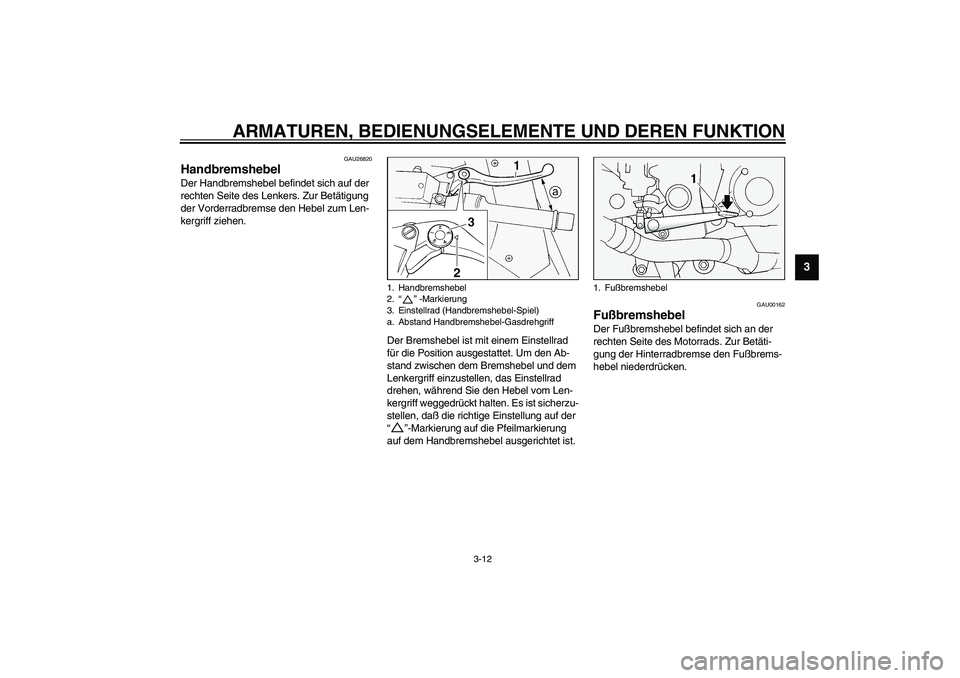

GAU26820
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Position ausgestattet. Um den Ab-
stand zwischen dem Bremshebel und dem
Lenkergriff einzustellen, das Einstellrad
drehen, während Sie den Hebel vom Len-
kergriff weggedrückt halten. Es ist sicherzu-
stellen, daß die richtige Einstellung auf der
“”-Markierung auf die Pfeilmarkierung
auf dem Handbremshebel ausgerichtet ist.
GAU00162
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Handbremshebel
2.“” -Markierung
3. Einstellrad (Handbremshebel-Spiel)
a. Abstand Handbremshebel-Gasdrehgriff
1. Fußbremshebel
U5JWG2.book Page 12 Monday, November 11, 2002 5:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3

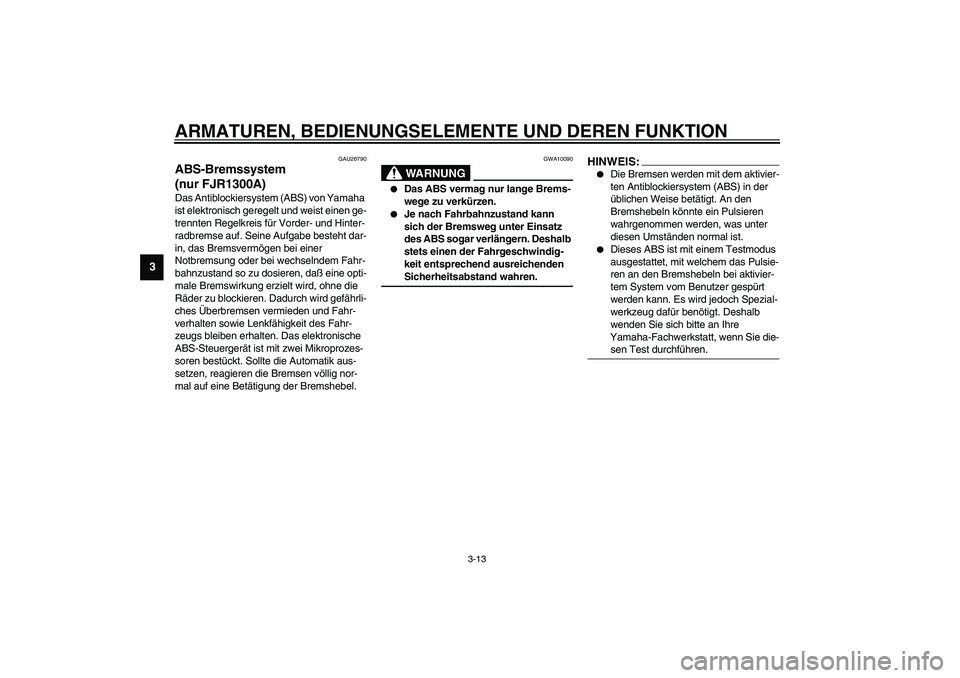

GAU26790
ABS-Bremssystem
(nur FJR1300A)Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Seine Aufgabe besteht dar-
in, das Bremsvermögen bei einer
Notbremsung oder bei wechselndem Fahr-
bahnzustand so zu dosieren, daß eine opti-
male Bremswirkung erzielt wird, ohne die
Räder zu blockieren. Dadurch wird gefährli-
ches Überbremsen vermieden und Fahr-
verhalten sowie Lenkfähigkeit des Fahr-
zeugs bleiben erhalten. Das elektronische
ABS-Steuergerät ist mit zwei Mikroprozes-
soren bestückt. Sollte die Automatik aus-
setzen, reagieren die Bremsen völlig nor-
mal auf eine Betätigung der Bremshebel.
GWA10090
WARNUNG
_

Das ABS vermag nur lange Brems-
wege zu verkürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
_
HINWEIS:_

Die Bremsen werden mit dem aktivier-
ten Antiblockiersystem (ABS) in der
üblichen Weise betätigt. An den
Bremshebeln könnte ein Pulsieren
wahrgenommen werden, was unter
diesen Umständen normal ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt, wenn Sie die-
sen Test durchführen.
_
U5JWG2.book Page 13 Monday, November 11, 2002 5:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3

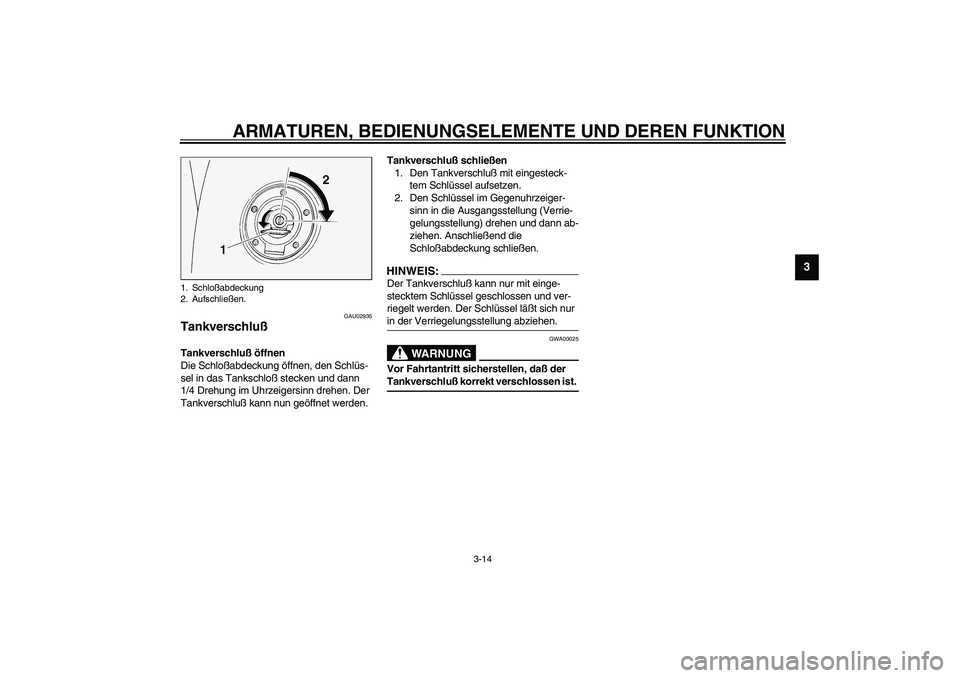

GAU02935
Tankverschluß Tankverschluß öffnen
Die Schloßabdeckung öffnen, den Schlüs-
sel in das Tankschloß stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluß kann nun geöffnet werden.Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen. Anschließend die
Schloßabdeckung schließen.
HINWEIS:_ Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur
in der Verriegelungsstellung abziehen. _
GWA00025
WARNUNG
_ Vor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen ist. _
1. Schloßabdeckung
2. Aufschließen.
U5JWG2.book Page 14 Monday, November 11, 2002 5:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3

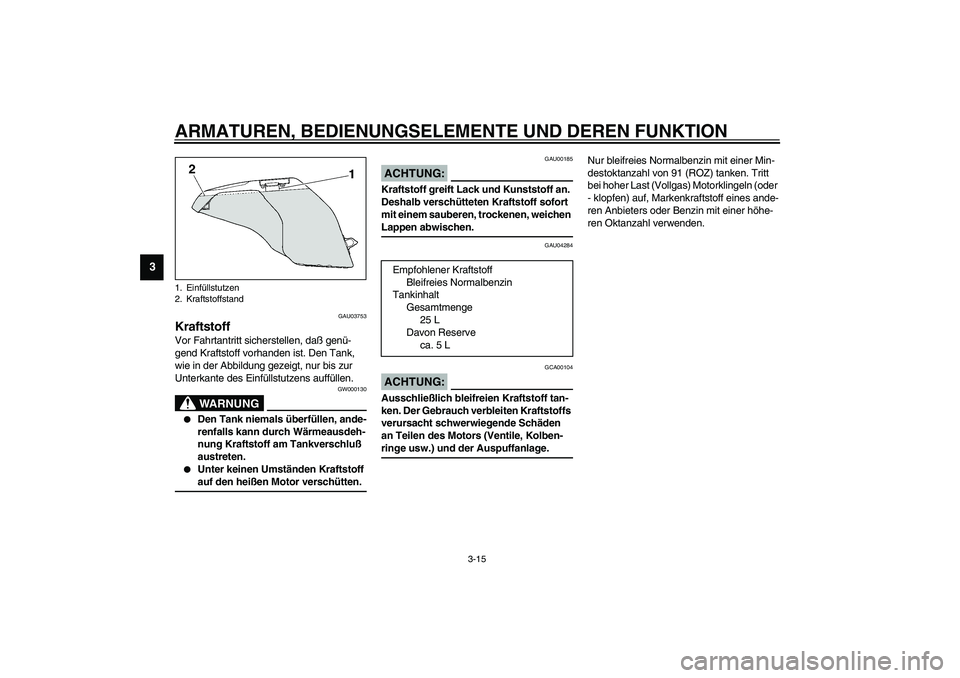

GAU03753
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
WARNUNG
_

Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.


Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
_
GAU00185
ACHTUNG:_ Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen. _
GAU04284
GCA00104
ACHTUNG:_ Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolben-
ringe usw.) und der Auspuffanlage. _
Nur bleifreies Normalbenzin mit einer Min-
destoktanzahl von 91 (ROZ) tanken. Tritt
bei hoher Last (Vollgas) Motorklingeln (oder
- klopfen) auf, Markenkraftstoff eines ande-
ren Anbieters oder Benzin mit einer höhe-
ren Oktanzahl verwenden.
1. Einfüllstutzen
2. Kraftstoffstand
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
25 L
Davon Reserve
ca. 5 L
U5JWG2.book Page 15 Monday, November 11, 2002 5:04 PM
