REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-36
6
GAU05019

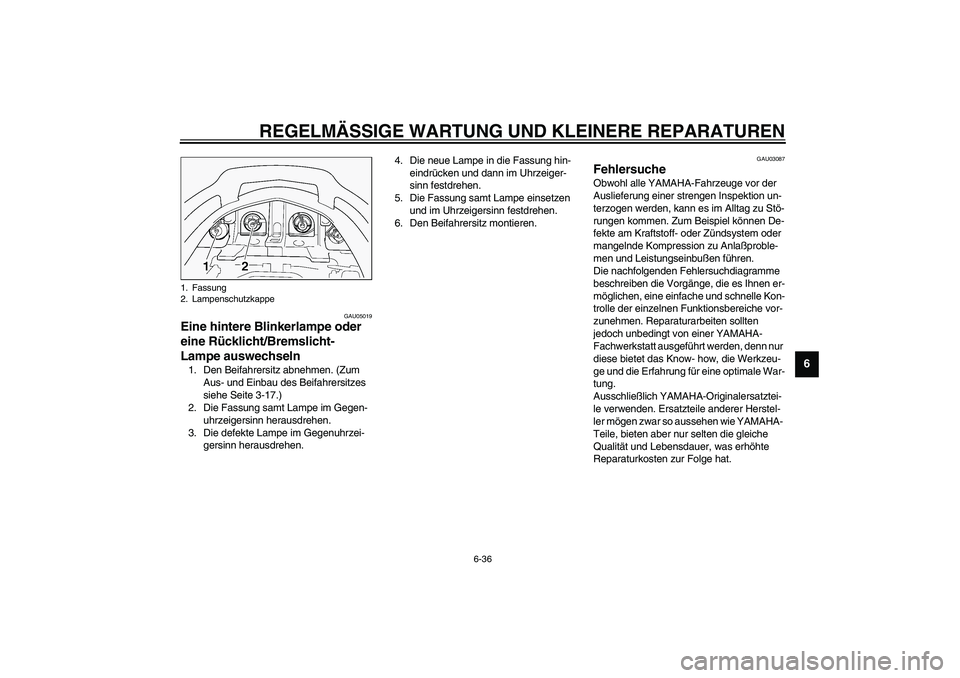

Eine hintere Blinkerlampe oder
eine Rücklicht/Bremslicht-
Lampe auswechseln 1. Den Beifahrersitz abnehmen. (Zum
Aus- und Einbau des Beifahrersitzes
siehe Seite 3-17.)
2. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
3. Die defekte Lampe im Gegenuhrzei-
gersinn herausdrehen.4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Beifahrersitz montieren.
GAU03087
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlaßproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einer YAMAHA-
Fachwerkstatt ausgeführt werden, denn nur
diese bietet das Know- how, die Werkzeu-
ge und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatztei-
le verwenden. Ersatzteile anderer Herstel-
ler mögen zwar so aussehen wie YAMAHA-
Teile, bieten aber nur selten die gleiche
Qualität und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
1. Fassung
2. Lampenschutzkappe
U5JWG2.book Page 36 Monday, November 11, 2002 5:04 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-37
6
GAU02990

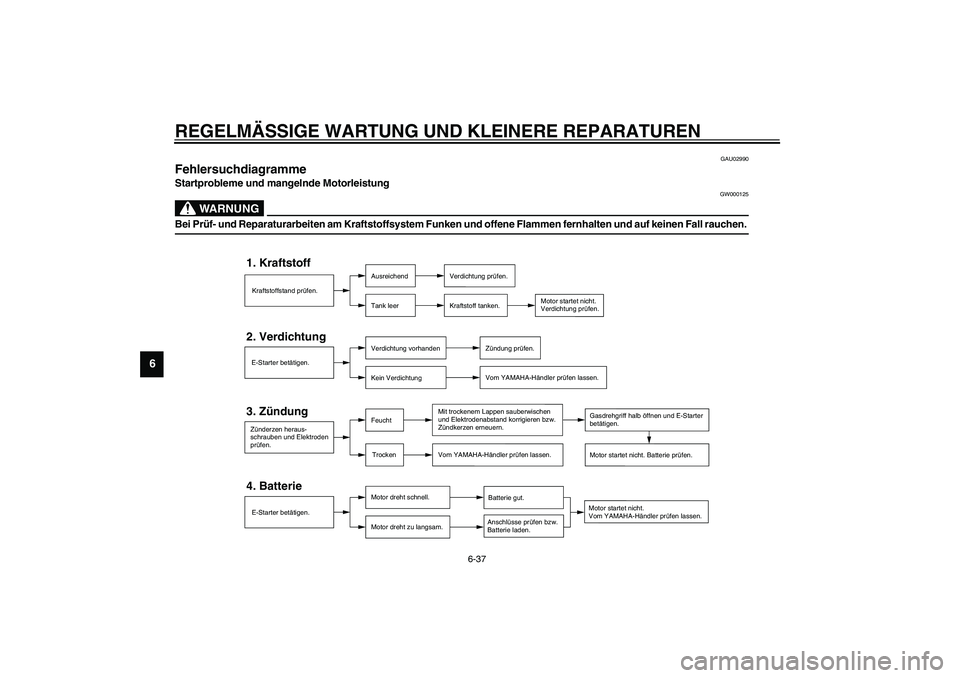

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _CT-1AG
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
U5JWG2.book Page 37 Monday, November 11, 2002 5:04 PM

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-38
6
Motorüberhitzung
GW000070
WARNUNG
_

Der heiße Kühler steht unter Druck. Daher den Kühlerverschlußdeckel niemals bei heißem Motor abnehmen, denn austre-
tender Dampf und heiße Kühlflüssigkeit könnten ernsthafte Verbrühungen verursachen. Den Kühlerverschlußdeckel erst
nach Abkühlen des Motors öffnen.


Nachdem die Kühlerverschlußdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen über den Kühlerverschluß-
deckel legen und dann den Deckel langsam im Gegenuhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck
entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und ihn dann im Gegenuhrzeigersinn
abschrauben.
_CT-2AGHINWEIS:_ Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen. _
Motor abkühlen
lassen.
Kühlflüssigkeitsstand im
Ausgleichsbehälter und/oder
im Kühler prüfen.
Flüssigkeitsstand
ist ausreichend.Flüssigkeitsstand ist niedrig.
Kühlsystem auf Undichtigkeit
prüfen.
DichtUndicht
Kühlsystem vom YAMAHA-Händler
prüfen und instand setzen lassen.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor erneut anlassen.
Falls der Motor wieder überhitzt, das Kühlsystem vom YAMAHA-
Händler prüfen und instand setzen lassen.
U5JWG2.book Page 38 Monday, November 11, 2002 5:04 PM

U5JWG2.book Page 39 Monday, November 11, 2002 5:04 PM

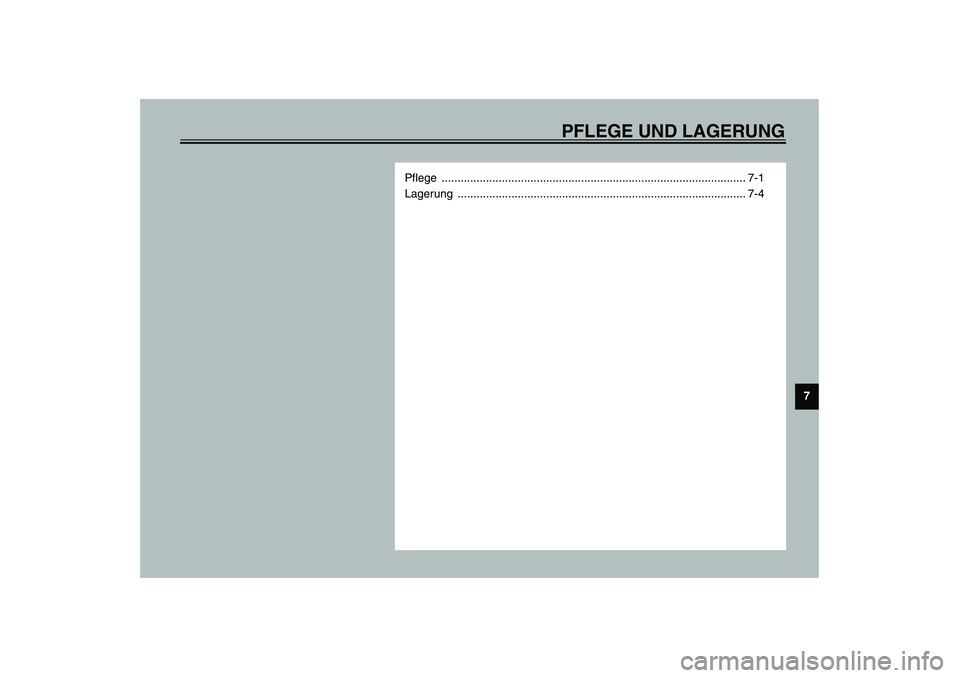

PFLEGE UND LAGERUNG
7
Pflege ................................................................................................ 7-1
Lagerung ........................................................................................... 7-4
U5JWG2.book Page 1 Monday, November 11, 2002 5:04 PM

7-1
7
GAU04511

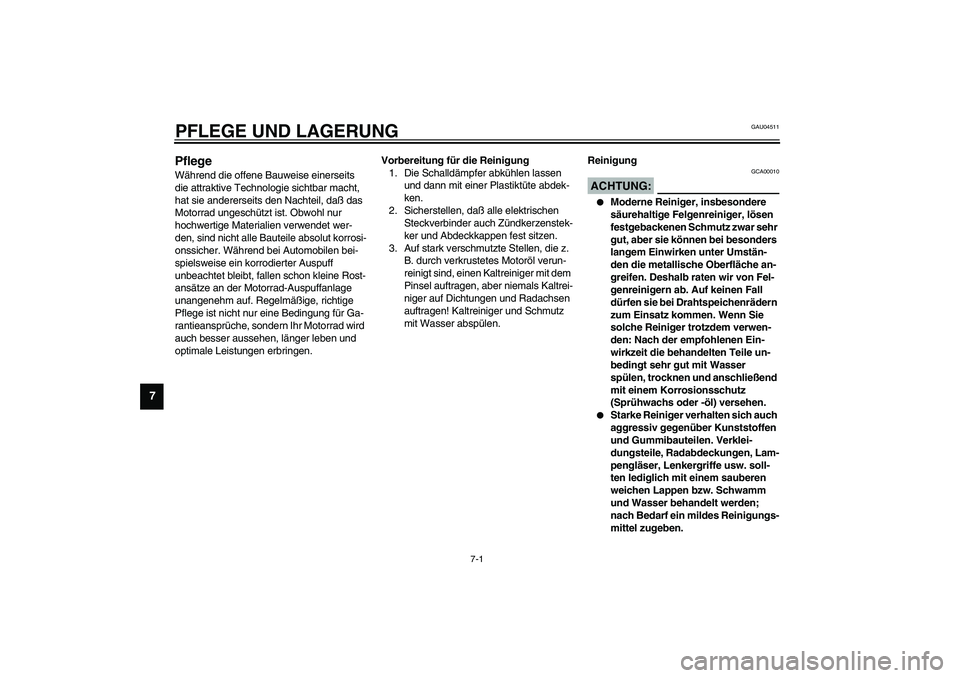

7-PFLEGE UND LAGERUNGPflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, daß das
Motorrad ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet wer-
den, sind nicht alle Bauteile absolut korrosi-
onssicher. Während bei Automobilen bei-
spielsweise ein korrodierter Auspuff
unbeachtet bleibt, fallen schon kleine Rost-
ansätze an der Motorrad-Auspuffanlage
unangenehm auf. Regelmäßige, richtige
Pflege ist nicht nur eine Bedingung für Ga-
rantieansprüche, sondern Ihr Motorrad wird
auch besser aussehen, länger leben und
optimale Leistungen erbringen.Vorbereitung für die Reinigung
1. Die Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte abdek-
ken.
2. Sicherstellen, daß alle elektrischen
Steckverbinder auch Zündkerzenstek-
ker und Abdeckkappen fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.Reinigung
GCA00010
ACHTUNG:_

Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umstän-
den die metallische Oberfläche an-
greifen. Deshalb raten wir von Fel-
genreinigern ab. Auf keinen Fall
dürfen sie bei Drahtspeichenrädern
zum Einsatz kommen. Wenn Sie
solche Reiniger trotzdem verwen-
den: Nach der empfohlenen Ein-
wirkzeit die behandelten Teile un-
bedingt sehr gut mit Wasser
spülen, trocknen und anschließend
mit einem Korrosionsschutz
(Sprühwachs oder -öl) versehen.


Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen. Verklei-
dungsteile, Radabdeckungen, Lam-
pengläser, Lenkergriffe usw. soll-
ten lediglich mit einem sauberen
weichen Lappen bzw. Schwamm
und Wasser behandelt werden;
nach Bedarf ein mildes Reinigungs-
mittel zugeben.
U5JWG2.book Page 1 Monday, November 11, 2002 5:04 PM

PFLEGE UND LAGERUNG
7-2
7

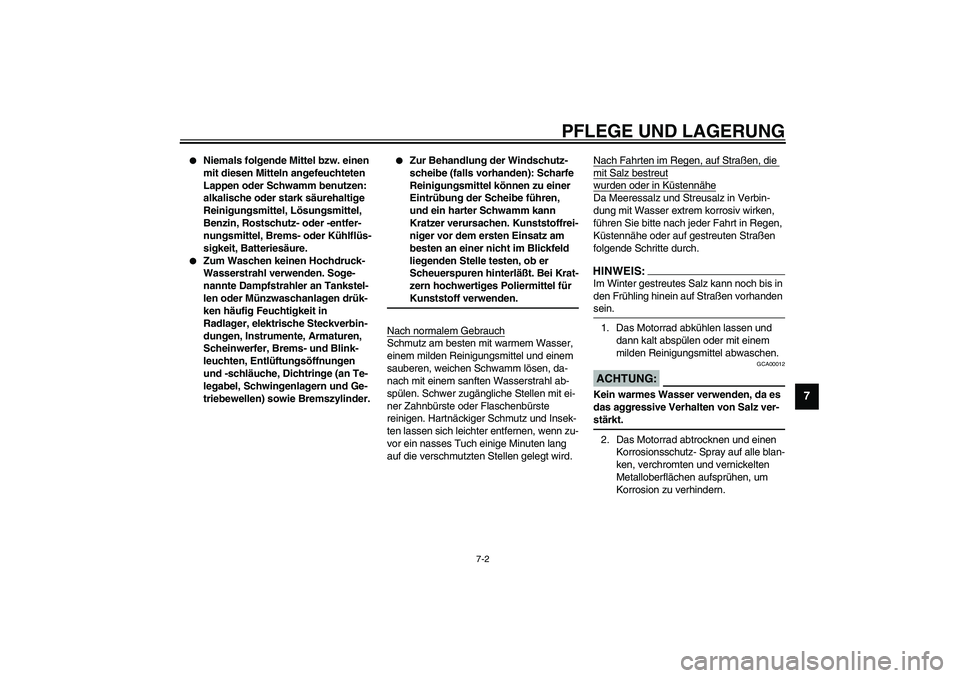

Niemals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchteten
Lappen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.


Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in
Radlager, elektrische Steckverbin-
dungen, Instrumente, Armaturen,
Scheinwerfer, Brems- und Blink-
leuchten, Entlüftungsöffnungen
und -schläuche, Dichtringe (an Te-
legabel, Schwingenlagern und Ge-
triebewellen) sowie Bremszylinder.


Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen,
und ein harter Schwamm kann
Kratzer verursachen. Kunststoffrei-
niger vor dem ersten Einsatz am
besten an einer nicht im Blickfeld
liegenden Stelle testen, ob er
Scheuerspuren hinterläßt. Bei Krat-
zern hochwertiges Poliermittel für
Kunststoff verwenden.
_Nach normalem GebrauchSchmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach mit einem sanften Wasserstrahl ab-
spülen. Schwer zugängliche Stellen mit ei-
ner Zahnbürste oder Flaschenbürste
reinigen. Hartnäckiger Schmutz und Insek-
ten lassen sich leichter entfernen, wenn zu-
vor ein nasses Tuch einige Minuten lang
auf die verschmutzten Stellen gelegt wird.Nach Fahrten im Regen, auf Straßen, die
mit Salz bestreutwurden oder in KüstennäheDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:_ Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein. _1. Das Motorrad abkühlen lassen und
dann kalt abspülen oder mit einem
milden Reinigungsmittel abwaschen.
GCA00012
ACHTUNG:_ Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-
stärkt. _2. Das Motorrad abtrocknen und einen
Korrosionsschutz- Spray auf alle blan-
ken, verchromten und vernickelten
Metalloberflächen aufsprühen, um
Korrosion zu verhindern.
U5JWG2.book Page 2 Monday, November 11, 2002 5:04 PM

PFLEGE UND LAGERUNG
7-3
7

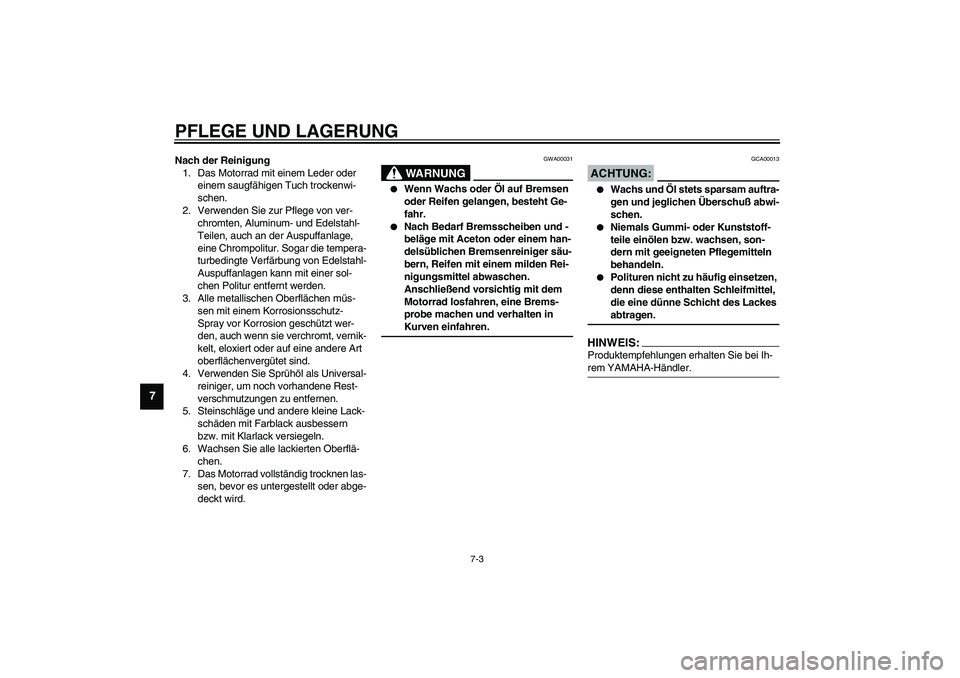

Nach der Reinigung
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminum- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. Sogar die tempera-
turbedingte Verfärbung von Edelstahl-
Auspuffanlagen kann mit einer sol-
chen Politur entfernt werden.
3. Alle metallischen Oberflächen müs-
sen mit einem Korrosionsschutz-
Spray vor Korrosion geschützt wer-
den, auch wenn sie verchromt, vernik-
kelt, eloxiert oder auf eine andere Art
oberflächenvergütet sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
GWA00031
WARNUNG
_

Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht Ge-
fahr.


Nach Bedarf Bremsscheiben und -
beläge mit Aceton oder einem han-
delsüblichen Bremsenreiniger säu-
bern, Reifen mit einem milden Rei-
nigungsmittel abwaschen.
Anschließend vorsichtig mit dem
Motorrad losfahren, eine Brems-
probe machen und verhalten in
Kurven einfahren.
_
GCA00013
ACHTUNG:_

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
_HINWEIS:_ Produktempfehlungen erhalten Sie bei Ih-
rem YAMAHA-Händler. _
