BIZTOSÍTÉKOK TÁBLÁZATA
(Változattól, vagy országtól függően.)93V- 2

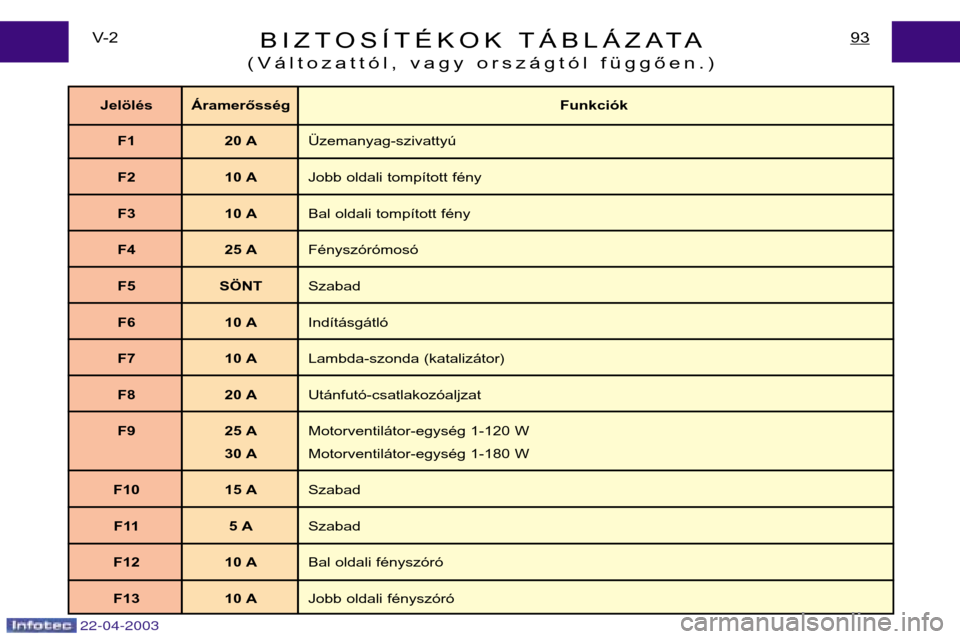

Jelölés Áramerősség Funkciók
F1 20 A Üzemanyag-szivattyú
F2 10 A Jobb oldali tompított fény
F3 10 A Bal oldali tompított fény
F4 25 A Fényszórómosó
F5 SÖNT Szabad
F6 10 A Indításgátló
F7 10 A Lambda-szonda (katalizátor)
F8 20 A Utánfutó-csatlakozóaljzat
F9 25 A Motorventilátor-egység 1-120 W
30 A Motorventilátor-egység 1-180 W
F10 15 A Szabad
F11 5 A Szabad
F12 10 A Bal oldali fényszóró
F13 10 A Jobb oldali fényszóró
22-04-2003

22-04-2003
BIZTOSÍTÉKOK TÁBLÁZATA
(Változattól, vagy országtól függően.)V- 2
94

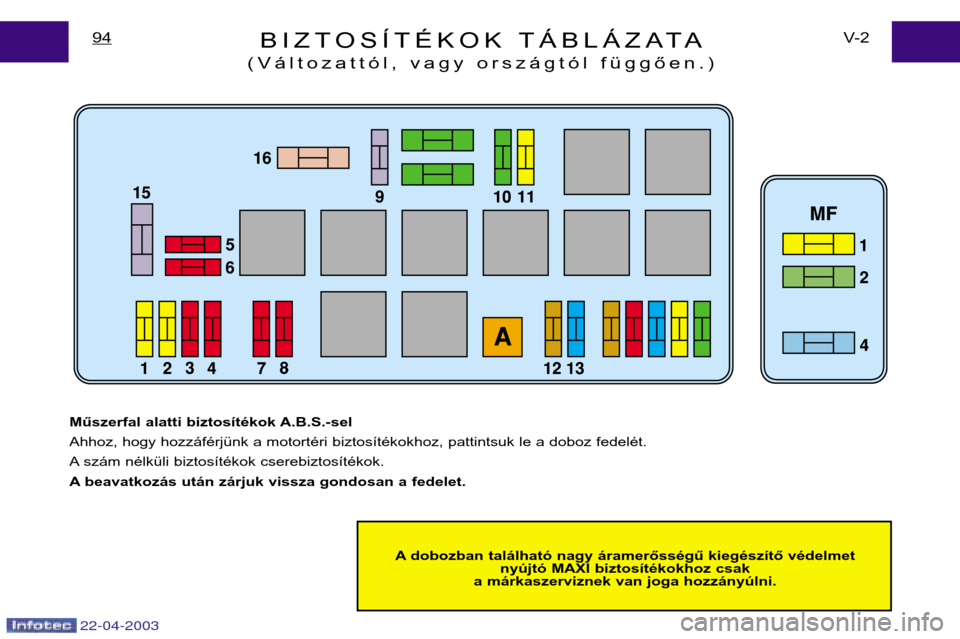

A dobozban található nagy áramerősségű kiegészítő védelmet
nyújtó MAXI biztosítékokhoz csak
a márkaszerviznek van joga hozzányúlni.
Műszerfal alatti biztosítékok A.B.S.-sel
Ahhoz, hogy hozzáférjünk a motortéri biztosítékokhoz, pattintsuk le a doboz fedelét.
A szám nélküli biztosítékok cserebiztosítékok.
A beavatkozás után zárjuk vissza gondosan a fedelet.

BIZTOSÍTÉKOK TÁBLÁZATA
(Változattól, vagy országtól függően.)95V- 2
Jelölés Áramerősség Funkciók
F1 20 A Utánfutó-csatlakozóaljzat
F2 15 ➟ 20 A Üzemanyag-szivattyú
F3 10 A Bal oldali tompított fény
F4 10 A Jobb oldali tompított fény
F5 10 A Diagnosztikai csatlakozóaljzat
F6 10 A Elektronikus befecskendezés - Indításgátló
F7 10 A Bal oldali fényszóró
F8 10 A Jobb oldali fényszóró
F9 25 ➟ 40 A Hűtőfolyadék-egység
F10 30 A Fényszórómosó-szivattyú
F11 20 A Kiegészítő fűtés
F12 5 A Fényszórómosó-időzítés
F13 15 A Lambda-szonda (katalizátor) - Levegőszivattyú
F15 40 A Levegőszivattyú - Légkondicionálás
F16 30 ➟ 50 A Hűtőfolyadék-egység
MF1 20 A Befecskendezés-relé
MF2 30 A Befecskendezés-relé
MF4 60 A ABS-computer
22-04-2003

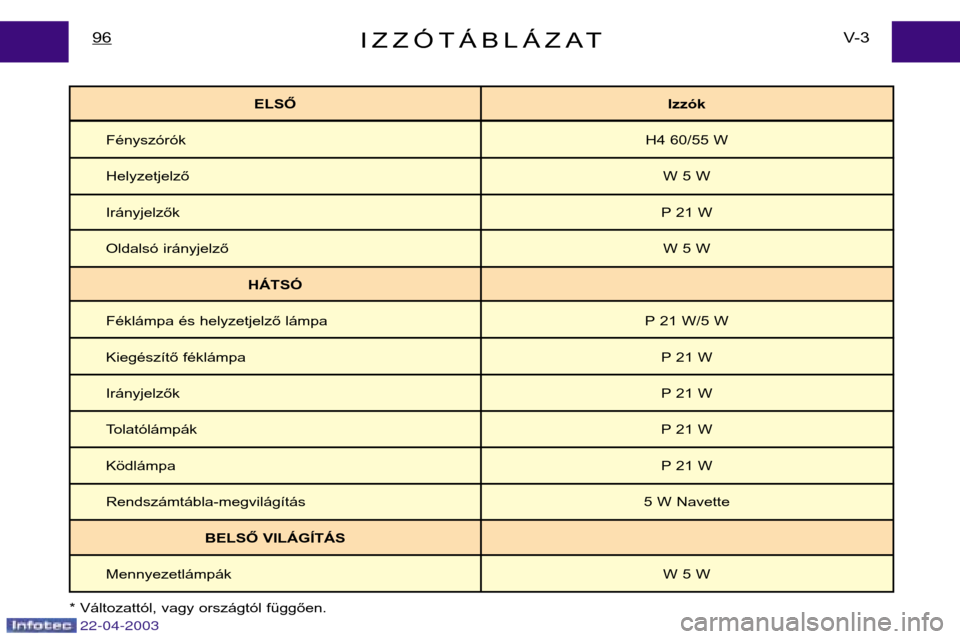

IZZÓTÁBLÁZATV- 3
96
ELSŐ Izzók
Fényszórók H4 60/55 W
Helyzetjelző W 5 W
Irányjelzők P 21 W
Oldalsó irányjelző W 5 W
HÁTSÓ
Féklámpa és helyzetjelző lámpa P 21 W/5 W
Kiegészítő féklámpa P 21 W
Irányjelzők P 21 W
Tolatólámpák P 21 W
Ködlámpa P 21 W
Rendszámtábla-megvilágítás 5 W Navette
BELSŐ VILÁGÍTÁS
Mennyezetlámpák W 5 W
* Változattól, vagy országtól függően.
22-04-2003

22-04-2003
IZZÓK CSERÉJE*97V- 3Figyelem:
A halogénizzók cseréjét, már néhány perce kikapcsolt fényszórók esetén
végezzük el (súlyos égési sérülést okozhat). Az ujjainkkal közvetlenül ne
érintsük az izzót, használjunk nem bolyhosodó szövetdarabot.
A műveletek elvégzését követően ellenőrizzük a lámpák megfelelő működését.
Fényszórók Leszerelés:
Húzzuk le a gumi védőfedelet és csatoljuk le a csatlakozót.
Szabadítsuk ki a két rögzítőrugót.
Szabadítsuk ki az izzót. Felszerelés:
A beszereléshez járjunk el a fenti műveletek fordított sorrendjében. Helyzetjelző
Csatoljuk le a fényszóró mellett levő izzót.
Fordítsuk el egynegyed fordulattal.
Szabadítsuk ki az izzót.
Olvadóbiztosítékok
(a műszerfal alatt)
F4 - F9 - F19
(a motorháztető alatt)
F3 - F4 - F7 - F8 (A.B.S.-sel)
F2 - F3 - F12 - F13 (ABS nélkül)
* Rendelkezésre áll tartozékként.

22-04-2003
IZZÓK CSERÉJE*V- 3
98
Irányjelző

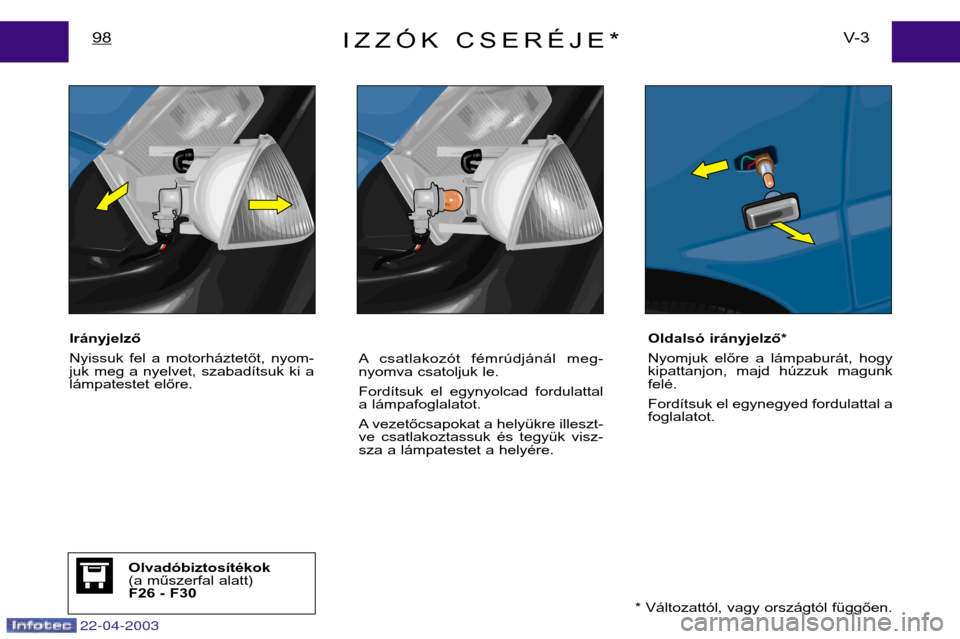

Nyissuk fel a motorháztetőt, nyom-
juk meg a nyelvet, szabadítsuk ki a
lámpatestet előre. A csatlakozót fémrúdjánál meg-
nyomva csatoljuk le.
Fordítsuk el egynyolcad fordulattal
a lámpafoglalatot.
A vezetőcsapokat a helyükre illeszt-
ve csatlakoztassuk és tegyük visz-
sza a lámpatestet a helyére.Oldalsó irányjelző*
Nyomjuk előre a lámpaburát, hogy
kipattanjon, majd húzzuk magunkfelé.
Fordítsuk el egynegyed fordulattal a foglalatot.
* Változattól, vagy országtól függően.
Olvadóbiztosítékok
(a műszerfal alatt)
F26 - F30

22-04-2003
21
1
2
IZZÓK CSERÉJE*99V- 3
Első lámpatestek

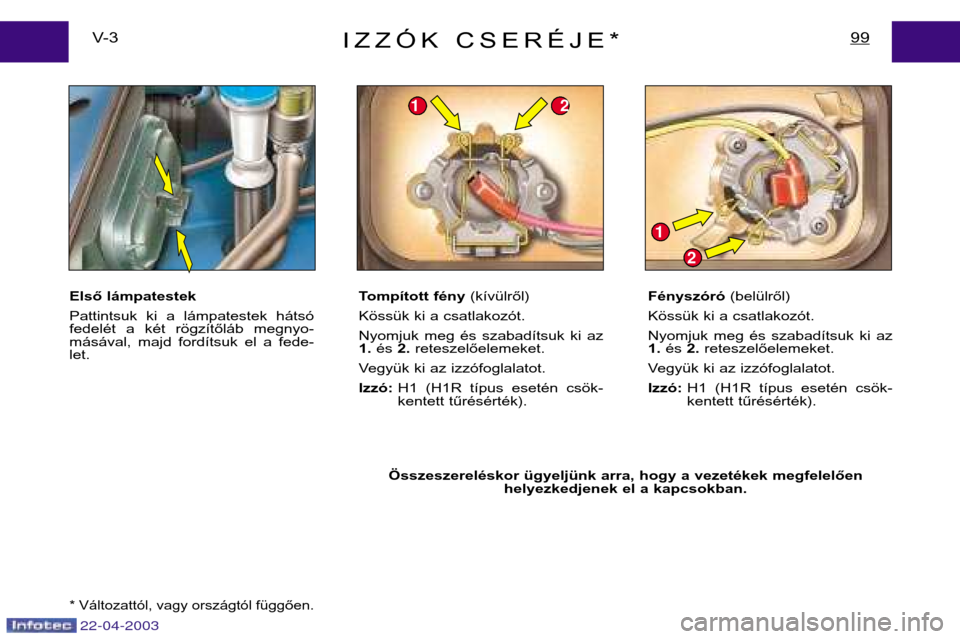

Pattintsuk ki a lámpatestek hátsó
fedelét a két rögzítőláb megnyo-
másával, majd fordítsuk el a fede-let. Összeszereléskor ügyeljünk arra, hogy a vezetékek megfelelőenhelyezkedjenek el a kapcsokban.
Tompított fény
(kívülről)
Kössük ki a csatlakozót.
Nyomjuk meg és szabadítsuk ki az 1. és 2.reteszelőelemeket.
Vegyük ki az izzófoglalatot. Izzó: H1 (H1R típus esetén csök-
kentett tűrésérték). Fényszóró
(belülről)
Kössük ki a csatlakozót.
Nyomjuk meg és szabadítsuk ki az 1. és 2.reteszelőelemeket.
Vegyük ki az izzófoglalatot. Izzó: H1 (H1R típus esetén csök-
kentett tűrésérték).
* Változattól, vagy országtól függően.

Olvadóbiztosítékok
(a műszerfal alatt)
F4 - F9 - F19
(a motorháztető alatt)
F3 - F4 - F7 - F8 - F10
22-04-2003
IZZÓK CSERÉJE*V- 3
100
FIGYELEM
A halogénizzók cseréjét már néhány perce kikapcsolt fényszórók
esetén végezzük el (súlyos égési sérülést okozhat). Az ujjainkkal közvetlenül ne érintsük az izzót, használjunk nem bolyhosodó szövetdarabot.
A műveletek elvégzését követően ellenőrizzük a lámpák megfelelő működését.
A rosszul beállított fényszórók veszélyesek lehetnek. Ez a beállítás nagy precizitást igényel,
ezért márkaszervizben kell elvégeztetni,
ahol rendelkezésre állnak a szükséges ellenőrző felszerelések. Minden izzócserét követően ellenőriztessüka fényszórók beállítását.

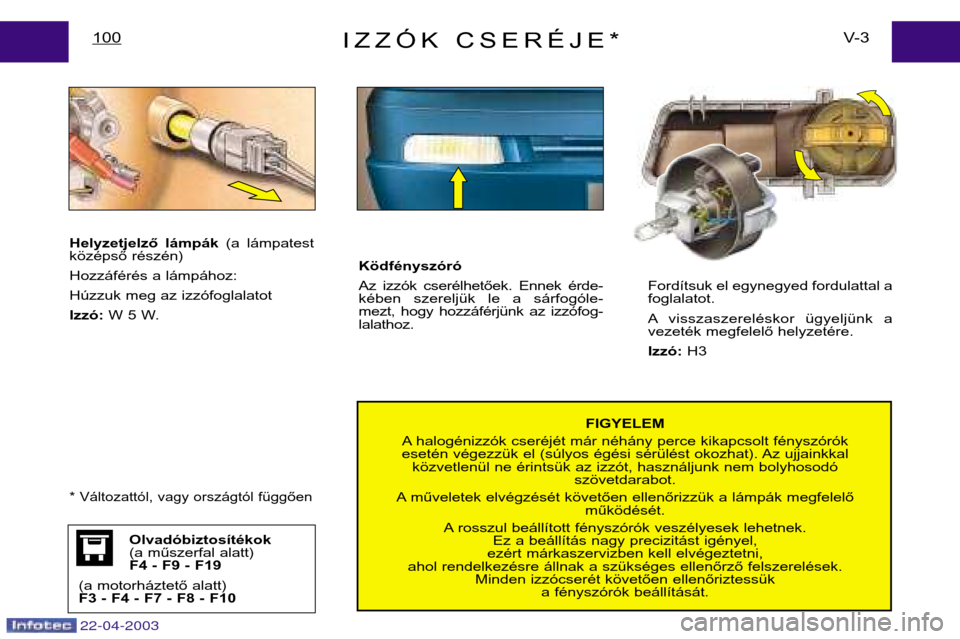

Helyzetjelző lámpák
(a lámpatest
középső részén)
Hozzáférés a lámpához:
Húzzuk meg az izzófoglalatotIzzó: W 5 W. Fordítsuk el egynegyed fordulattal a foglalatot.
A visszaszereléskor ügyeljünk a
vezeték megfelelő helyzetére. Izzó:
H3
Ködfényszóró
Az izzók cserélhetőek. Ennek érde-
kében szereljük le a sárfogóle-
mezt, hogy hozzáférjünk az izzófog-lalathoz.
* Változattól, vagy országtól függően
