2003 Peugeot Expert Kezelési útmutató (in Hungarian)

AUTÓRÁDIÓ156
CD-VÁLTÓ*
CD-váltó üzemmód kiválasztása
Nyomjuk meg az “L”gombokat.
Egy CD-lemez kiválasztása
Nyomjuk meg az “1”-ig - “6”-ig gombok egyikét a kiválasztandó lemeznek megfelelően.
A lemezen levő műsorszámok kiválasztása
A következő műsorszám kiválasztásához nyomjuk meg a “G”gombot.
Az éppen hallgatott műsorszám elejére történő visszatéréshez, vagy az előző műsorszám kiválasztásához
nyomjuk meg a “H”gombot.
Gyorsított meghallgatás
Nyomjuk le a “MAN”gombot.
Tartsuk lenyomva a “G”vagy “H”gombok egyikét értelemszerűen aszerint, hogy a gyorsított meghallgatást
gyors előremenetkor, vagy visszatéréskor kívánjuk elvégezni.
A gyorsított meghallgatás a gomb elengedésekor leáll.A “MAN” gomb ismételt megnyomását követően a “G”és “H” gombok újból a lemezen levő műsorszámok
kiválasztása funkciót szolgálják.
Véletlenszerű lejátszás (RDM)
A CD-váltó üzemmód kiválasztását követően tartsuk lenyomva az “L”gombot 2 másodpercig. Ekkor a CD-
lemezen levő műsorszámok véletlenszerű sorrendben kerülnek lejátszásra. A normális lejátszáshoz az “L”
gomb 2 másodpercig tartó ismételt lenyomásával térhetünk vissza. Megjegyzés: Ne használjunk írható CD-lemezeket, mivel azok a lejátszó meghibásodásához vezethetnek.
Kizárólag csak szemre szabályos kör alakúnak tűnő CD-lemezeket helyezzünk be a lejátszóba.
* Rendelkezésre áll tartozékként.
22-04-2003

22-04-2003
CD
CBA
AUTÓRÁDIÓ157
CD-LEMEZVÁLTÓ** Rendelkezésre áll tartozékként.
Egy CD-lemez tárolóba történő behelyezéséhez:
- nyissuk ki az
Atolóajtót,
- nyomjuk meg a Bgombot a Clemeztároló kiemeléséhez,
- nyissuk ki a lemeztároló hat fiókjának egyikét a Dnyelvet meghúzva,
- helyezzük be a lemezt a nyomtatott oldalával felfelé és zárjuk vissza a fiókot ,
- helyezzük be a lemeztárolót a készülékbe,
- zárjuk az Atolóajtót.

22-04-2003
21
3
4
CB
A
AKKUMULÁTORV- 1
88
Indítás segédakkumulátorral
Amennyiben az akkumulátor le-
merült, lehetőség van különálló
vagy másik gépkocsiban található
segédakkumulátor használatára.
Pontosan tartsuk be az alábbi sor- rendet.
A Az elindítandó jármű + pólusa.
(a motorháztető alatt)
B Segédakkumulátor.
C Az elindítandó jármű fémes pontja.
Győződjünk meg a segédakkumulátor megfelelő feszültségéről (12 V).
Másik gépkocsi akkumulátorát használva, állítsuk le annak motorját. A két gépkocsi közvetlenül ne érintkezzen egymás- sal.
Csatlakoztassuk a kábeleket a rajz alapján a megadottsorrendben. Ellenőrizzük a csipeszek megfelelő szorosságát
(szikraveszély).
Indítsuk el a segédakkumulátort tartalmazó gépkocsit. Járassuk a motort kb. egy percig kismértékben gyorsított alapjá- raton.
Indítsuk el a másik gépkocsit.
Tanács
A művelet során ne nyúljunk a csipeszekhez.
Ne hajoljunk az akkumulátor fölé.
A bekötési sorrenddel ellentétesen szereljük szét a vezetékeket, ügyelve arra, hogy ne érintsük egymáshoz azokat.

22-04-2003
AKKUMULÁTOR137
FIGYELEM
Soha ne közelítsünk nyílt lánggal, vagy szikrával az akkumulátor felé (robbanásveszélyes gáz).
Az akkumulátor hígított kénsavat tartalmaz, amely korrozív. Mindenfajta tevékenység végzésénél védjük szemünket és az arcunkat.
Ha bőrre kerül a sav, mossuk le azonnal bőséges tiszta vízzel.
Az akkumulátor kiszerelése
Az akkumulátor lecsatolását a (–)
pólussal kezdjük.
Visszahelyezés
A bekötést a (+) pólussal kezdjük.
A gépkocsi hosszú időn keresz-
tül történő leállítása
Amennyiben a leállítási idő megha-
ladja az egy hónapot, tanácsos le-
csatolni az akkumulátort.
* Változattól, vagy országtól függően.
Óvintézkedések
Ellenőrizzük a pólusok és saruk tisztaságát. Ha szulfátkiválást észlelnénk,
vegyük le és tisztítsuk meg azokat. Ne vegyük le a sarukat járó motornál. Ne
töltsük az akkumulátort anélkül, hogy a két sarut levennénk. Ne használjuk az
elektromos felszereléseket, míg a motor el nem éri a működési hőmérsékletét.
Motor elindítása az akkumulátor lecsatolása és visszacsatolása után:
- Fordítsuk el a gyújtáskulcsot.
- Várjunk körülbelül tíz másodpercet az önindító működtetése előtt, lehetővé
téve ezáltal az elektronikus rendszerek újrainicializálását. Szükség lehet az
autórádió* kódjának megadására.
Töltés
A töltőfeszültség soha nem haladhatja meg a 15,5 V-ot, a töltőáram pedig a
fedélen jelzett érték 20%-át.
(például: L1 200 - Beállítás: 40 amper maximum.)
A töltés ideje: 24 óra.
Feltétlenül egyenfeszültségű töltőt alkalmazzunk.
Magas hőmérsékleten (30 °C és e felett) történő intenzív használat esetén
Leszerelhető zárókupakokkal felszerelt akkumulátor esetén ellenőrizzük az
elektrolit szintjét, melynek mindig el kell lepnie a lemezeket. Szükség esetén
ioncserélt vízzel pótoljuk a folyadékszintet.

BIZTOSÍTÉKOK*89V- 2Olvadóbiztosítékok doboza
Két biztosítékdoboz található a gépkocsiban, a műszerfal alatt és a motortérben.
Műszerfal alatti biztosítékok
Ahhoz, hogy hozzáférjünk a műszerfal alatti biztosítékokhoz (vezetőtől balra),
fordítsuk el egynegyed fordulattal a fedél nyitógombjait. Biztosítékcsere
A biztosíték cseréje előtt keressük meg a hiba okát és javítsuk ki. A biztosíté-
kok száma a biztosítékdobozon látható.
A szám nélküli biztosítékok cserebiztosítékok
A kiolvadt biztosítékot mindig azonos áramerősségű biztosítékkal cse-
réljük ki (azonos színű).
Használjuk a dobozon található speciális Acsipeszt.
* Változattól, vagy országtól függően. Jó
Rossz
A csipesz
22-04-2003

BIZTOSÍTÉKOK TÁBLÁZATA
(Változattól, vagy országtól függően.)V- 2
90
Műszerfal alatti biztosítékok
Jelölés Áramerősség Funkciók
F1 10 A Autórádió (tápellátás)
F2 5 A Gyújtás utáni + - Sebességérzékelő - Utastérvédelmi egység - Visszajelző lámpák
a műszerfalon
F3 15 A Féklámpák - Sebességszabályozó
F4 10 A Jobb hátsó világítás - Bal első világítás - Fényszórók beállítása
F5 10 A Légkondicionálás - Első ablakemelő - Levegőszivattyú - Nyomásszabályozó
F6 15 A Szélvédőfűtés és ülésfűtések
F7 20 A Kürt
F8 SÖNT —
F9 5 A Fényszórómosó - Jobb első helyzetjelző - rendszámtábla-világítás - Bal hátsóvilágítás
F10 30 A Szabad
F11 30 A Szabad
F12 10 A ABS-computer - Tolatólámpa - Diagnosztikai csatlakozóaljzat - Automata sebességuáltó
F13 30 A Szabad
F14 5 A Utastérvédelmi egység
22-04-2003

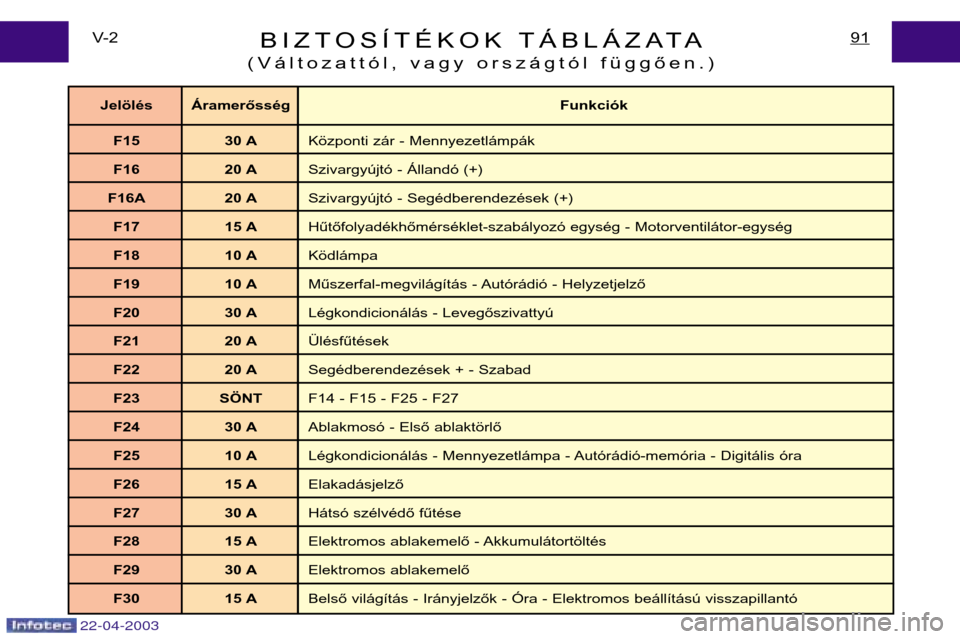

BIZTOSÍTÉKOK TÁBLÁZATA
(Változattól, vagy országtól függően.)91V- 2
Jelölés Áramerősség Funkciók
F15 30 A Központi zár - Mennyezetlámpák
F16 20 A Szivargyújtó - Állandó (+)
F16A 20 A Szivargyújtó - Segédberendezések (+)
F17 15 A Hűtőfolyadékhőmérséklet-szabályozó egység - Motorventilátor-egység
F18 10 A Ködlámpa
F19 10 A Műszerfal-megvilágítás - Autórádió - Helyzetjelző
F20 30 A Légkondicionálás - Levegőszivattyú
F21 20 A Ülésfűtések
F22 20 A Segédberendezések + - Szabad
F23 SÖNT F14 - F15 - F25 - F27
F24 30 A Ablakmosó - Első ablaktörlő
F25 10 A Légkondicionálás - Mennyezetlámpa - Autórádió-memória - Digitális óra
F26 15 A Elakadásjelző
F27 30 A Hátsó szélvédő fűtése
F28 15 A Elektromos ablakemelő - Akkumulátortöltés
F29 30 A Elektromos ablakemelő
F30 15 A Belső világítás - Irányjelzők - Óra - Elektromos beállítású visszapillantó
22-04-2003

22-04-2003
BIZTOSÍTÉKOK TÁBLÁZATAC
(Változattól, vagy országtól függően.)V- 2
92
A dobozban található nagy áramerősségű kiegészítő védelmet
nyújtó MAXI biztosítékokhoz csak a márkaszerviznek van joga hozzányúlni. (MF14 ➟ MF17)
Műszerfal alatti biztosítékok
Olvadóbiztosítékok doboza
Ahhoz, hogy hozzáférjünk a motor-
téri biztosítékokhoz, pattintsuk le a
doboz fedelét.
A szám nélküli biztosítékok csere- biztosítékok
A beavatkozás után zárjuk vissza
gondosan a fedelet.
Műszerfal alatti biztosítékok (ABS nélkül)
