MŰSZAKI ADATOK169
PLATÓ ALVÁZ
FURGON KABINOS DUPLA KABINOS DUPLA KABINOS
KABINOS KABINOS
PADLÓLEMEZES
C CS M MH MHS LH LHS C M L M L C M L XL M L C M L
A 2850 2850 3200 3200 3200 3700 3700 2850 3200 3700 3200 3700 2850 3200 3700 4050 3200 3700 2850 3200 3700
B 4749 4749 5099 5099 5099 5599 5599 4831 5181 5681 5211 5716 4656 5006 5506 5856 5006 5506 4641 4991 5491
C 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901 901
D 998 998 998 998 998 998 998 1080 1080 1080 1110 1115 1710 1920 2200 2430 1920 2200 1710 1920 2220
E 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720 1720
F 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710 1710
G 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024 2024
H 2150 2515 2150 2505 2690 2505 2870 2100-tól 2125-ig Az átalakítástól függően
Page 178 of 180
05-05-2003
MŰSZAKI ADATOK
170

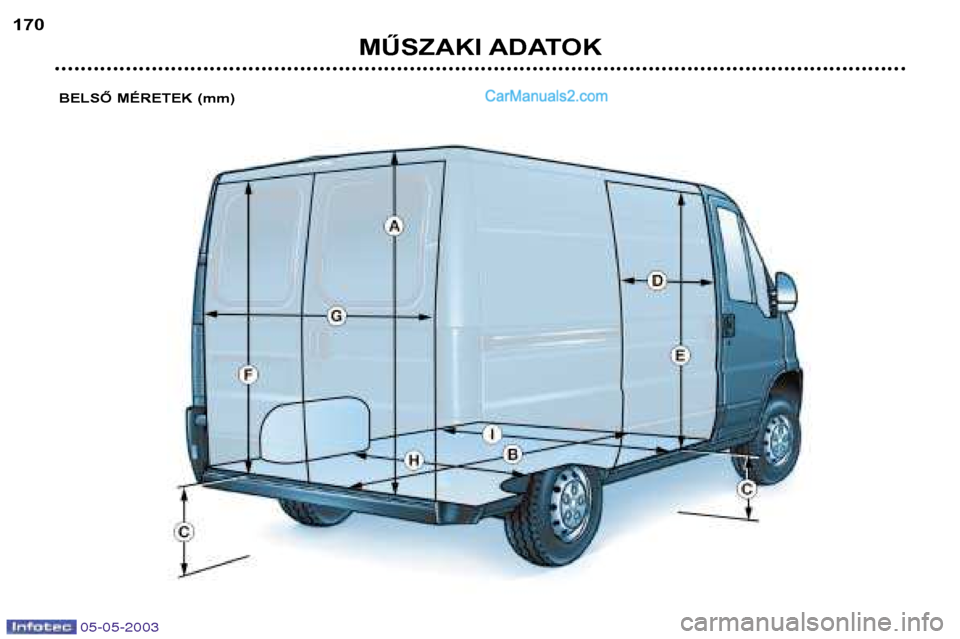

BELSŐ MÉRETEK (mm)
Page 179 of 180
05-05-2003
MŰSZAKI ADATOK171

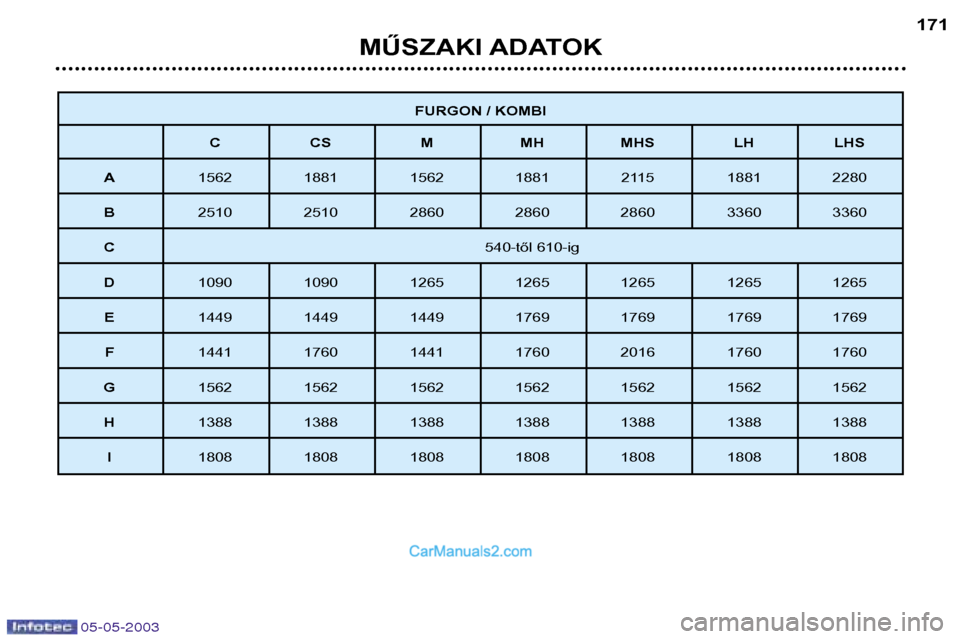

FURGON / KOMBI
C CS M MH MHS LH LHS
A 1562 1881 1562 1881 2115 1881 2280
B 2510 2510 2860 2860 2860 3360 3360
C 540-től 610-ig
D 1090 1090 1265 1265 1265 1265 1265
E 1449 1449 1449 1769 1769 1769 1769
F 1441 1760 1441 1760 2016 1760 1760
G 1562 1562 1562 1562 1562 1562 1562
H 1388 1388 1388 1388 1388 1388 1388
I 1808 1808 1808 1808 1808 1808 1808
Page 180 of 180
05-05-2003
MŰSZAKI ADATOK
172
BOXER AZONOSÍTÓ ELEMEI
A. Gyártó azonosító címkéje.Az Acímke a motorháztető nyitórendszer bal oldalán helyezkedik el.
B. Alvázszám (a bal oldalon helyezkedik el, az utasoldali ajtóküszöbnél).
C. Gumiabroncsok Az utasoldali ajtóoszlopra ragasztott Ccímke jelzi:
– a keréktárcsa és gumiabroncsok méretét,
– a gumiabroncsnyomásokat (a gumiabroncsnyomásokat hidegen kell ellenőrizni, legalább havonta egyszer) .
D. Lakkreferencia. A motorháztető alatt, a bal oldalon alul elhelyezett Dcímke.
