2003 Peugeot Boxer Kezelési útmutató (in Hungarian)

05-05-2003

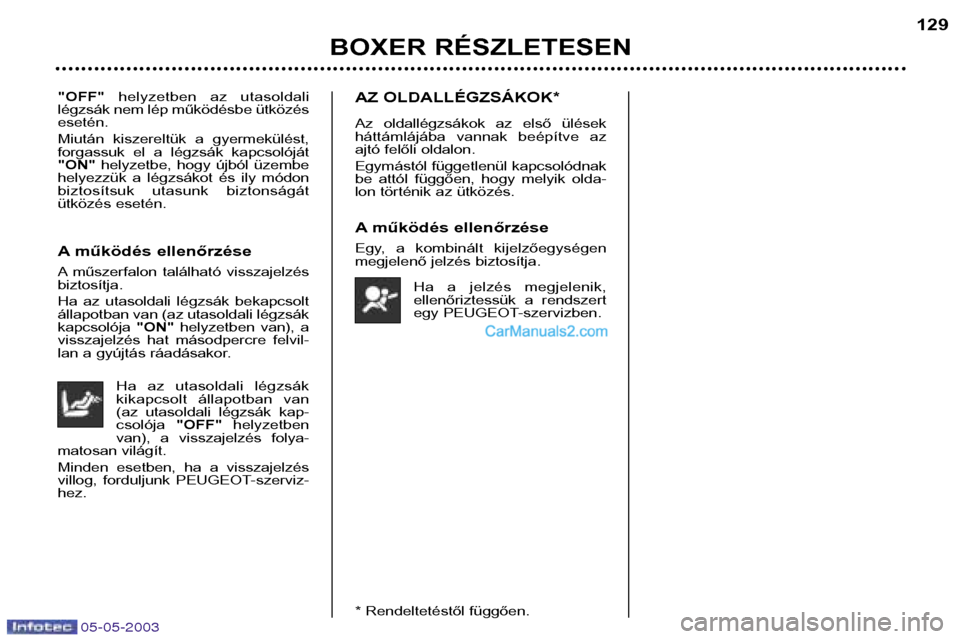

BOXER RÉSZLETESEN129
"OFF"
helyzetben az utasoldali
légzsák nem lép működésbe ütközés esetén.
Miután kiszereltük a gyermekülést,
forgassuk el a légzsák kapcsolóját"ON" helyzetbe, hogy újból üzembe
helyezzük a légzsákot és ily módon
biztosítsuk utasunk biztonságát
ütközés esetén.
A működés ellenőrzése
A műszerfalon található visszajelzés biztosítja.
Ha az utasoldali légzsák bekapcsolt
állapotban van (az utasoldali légzsákkapcsolója "ON"helyzetben van), a
visszajelzés hat másodpercre felvil-
lan a gyújtás ráadásakor.
Ha az utasoldali légzsák
kikapcsolt állapotban van
(az utasoldali légzsák kap-csolója "OFF"helyzetben
van), a visszajelzés folya-
matosan világít.
Minden esetben, ha a visszajelzés
villog, forduljunk PEUGEOT-szerviz-hez. AZ OLDALLÉGZSÁKOK*
Az oldallégzsákok az első ülések
háttámlájába vannak beépítve az
ajtó felőli oldalon.
Egymástól függetlenül kapcsolódnak
be attól függően, hogy melyik olda-
lon történik az ütközés.
A működés ellenőrzése
Egy, a kombinált kijelzőegységen
megjelenő jelzés biztosítja.
Ha a jelzés megjelenik,
ellenőriztessük a rendszert
egy PEUGEOT-szervizben.
* Rendeltetéstől függően.

05-05-2003

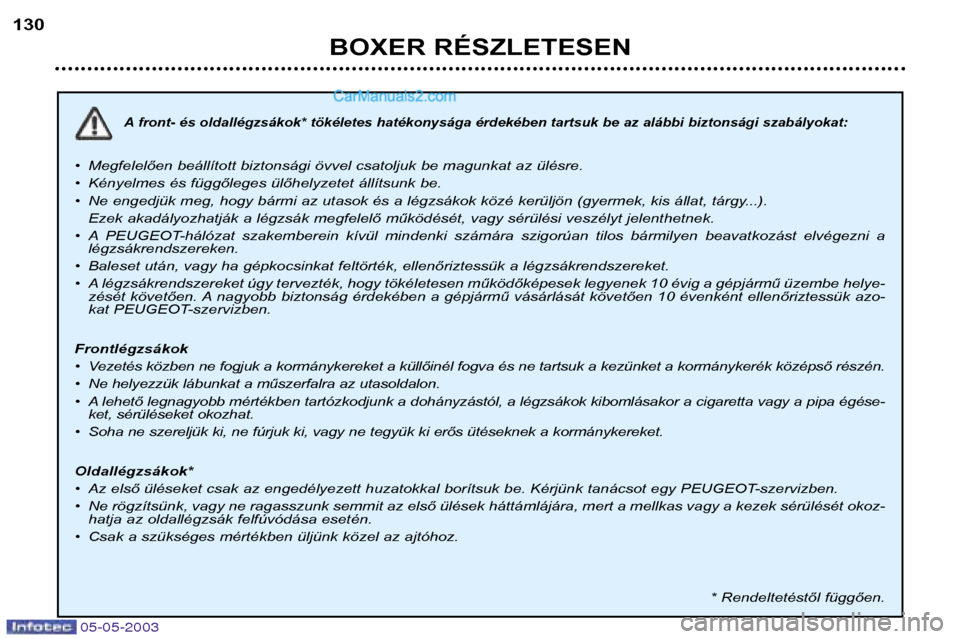

BOXER RÉSZLETESEN
130
A front- és oldallégzsákok* tökéletes hatékonysága érdekében tartsuk be az alábbi biztonsági szabályokat:
• Megfelelően beállított biztonsági övvel csatoljuk be magunkat az ülésre.
• Kényelmes és függőleges ülőhelyzetet állítsunk be.
• Ne engedjük meg, hogy bármi az utasok és a légzsákok közé kerüljön (gyermek, kis állat, tárgy...).
Ezek akadályozhatják a légzsák megfelelő működését, vagy sérülési veszélyt jelenthetnek.
• A PEUGEOT-hálózat szakemberein kívül mindenki számára szigorúan tilos bármilyen beavatkozást elvégezni a légzsákrendszereken.
• Baleset után, vagy ha gépkocsinkat feltörték, ellenőriztessük a légzsákrendszereket.
• A légzsákrendszereket úgy tervezték, hogy tökéletesen működőképesek legyenek 10 évig a gépjármű üzembe helye- zését követően. A nagyobb biztonság érdekében a gépjármű vásárlását követően 10 évenként ellenőriztessük azo-
kat PEUGEOT-szervizben.
Frontlégzsákok
• Vezetés közben ne fogjuk a kormánykereket a küllőinél fogva és ne tartsuk a kezünket a kormánykerék középső részén.
• Ne helyezzük lábunkat a műszerfalra az utasoldalon.
• A lehető legnagyobb mértékben tartózkodjunk a dohányzástól, a légzsákok kibomlásakor a cigaretta vagy a pipa égése- ket, sérüléseket okozhat.
• Soha ne szereljük ki, ne fúrjuk ki, vagy ne tegyük ki erős ütéseknek a kormánykereket. Oldallégzsákok*
• Az első üléseket csak az engedélyezett huzatokkal borítsuk be. Kérjünk tanácsot egy PEUGEOT-szervizben.
• Ne rögzítsünk, vagy ne ragasszunk semmit az első ülések háttámlájára, mert a mellkas vagy a kezek sérülését okoz- hatja az oldallégzsák felfúvódása esetén.
• Csak a szükséges mértékben üljünk közel az ajtóhoz.
* Rendeltetéstől függően.

05-05-2003

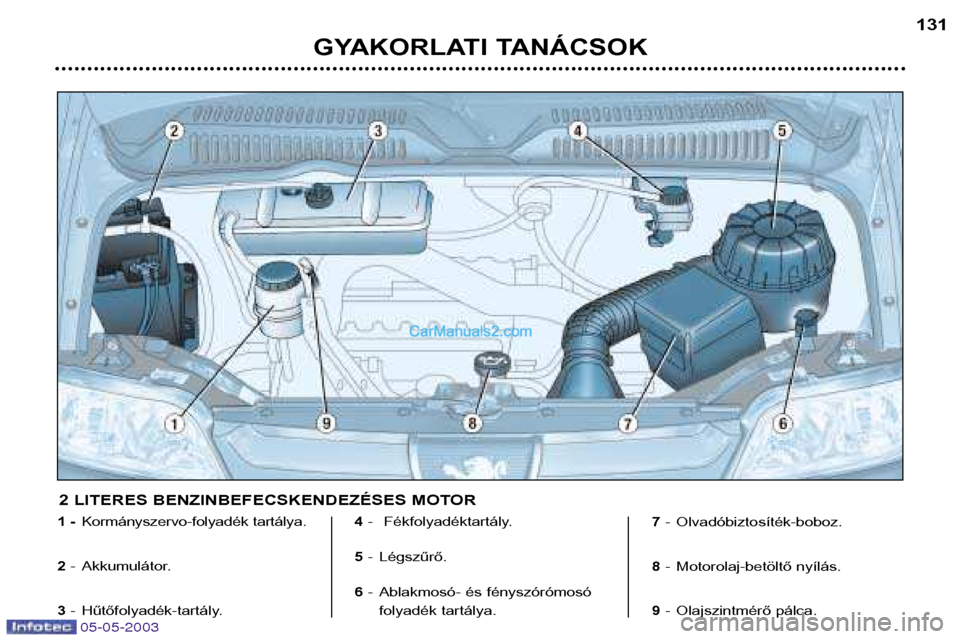

GYAKORLATI TANÁCSOK131
1 -
Kormányszervo-folyadék tartálya.
2 - Akkumulátor.
3 - Hűtőfolyadék-tartály. 4
- Fékfolyadéktartály.
5 - Légszűrő.
6 - Ablakmosó- és fényszórómosó
folyadék tartálya. 7
- Olvadóbiztosíték-boboz.
8 - Motorolaj-betöltő nyílás.
9 - Olajszintmérő pálca.
2 LITERES BENZINBEFECSKENDEZÉSES MOTOR

05-05-2003

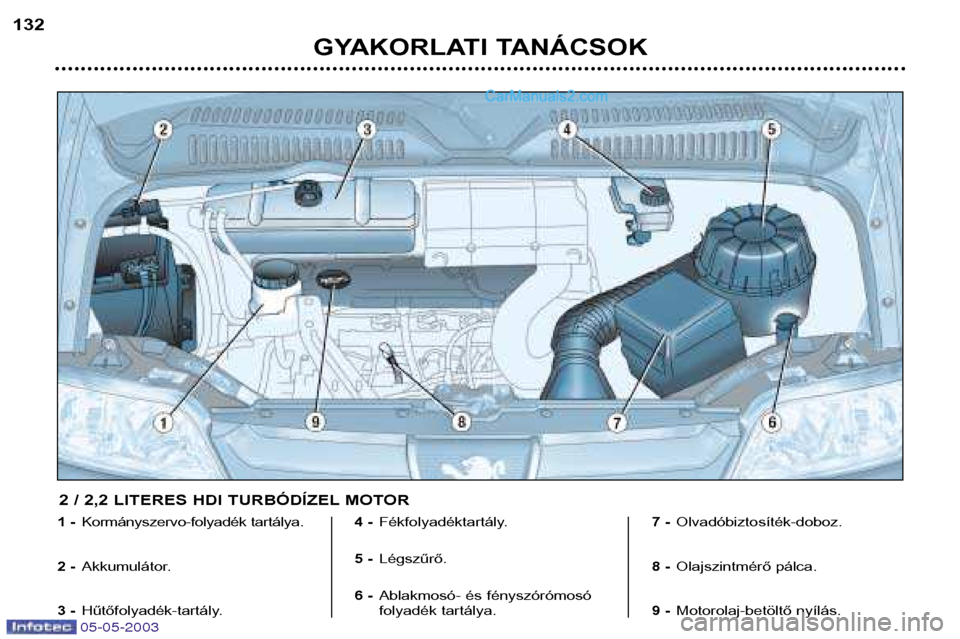

GYAKORLATI TANÁCSOK
132
1 -
Kormányszervo-folyadék tartálya.
2 - Akkumulátor.
3- Hűtőfolyadék-tartály. 4-
Fékfolyadéktartály.
5- Légszűrő.
6- Ablakmosó- és fényszórómosó
folyadék tartálya. 7-
Olvadóbiztosíték-doboz.
8- Olajszintmérő pálca.
9- Motorolaj-betöltő nyílás.
2 / 2,2 LITERES HDI TURBÓDÍZEL MOTOR

05-05-2003

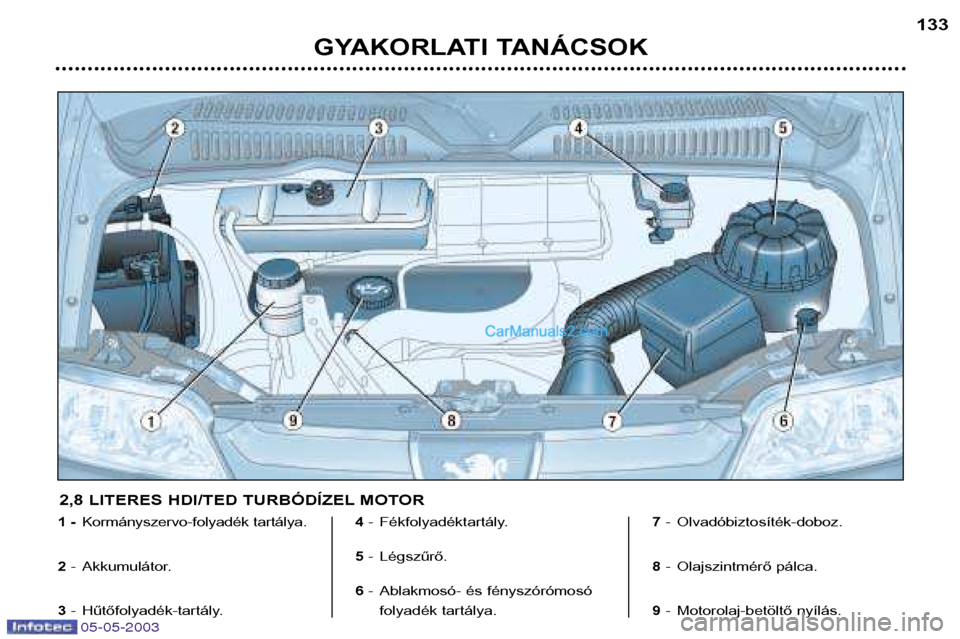

GYAKORLATI TANÁCSOK133
1 -
Kormányszervo-folyadék tartálya.
2 - Akkumulátor.
3 - Hűtőfolyadék-tartály. 4
- Fékfolyadéktartály.
5 - Légszűrő.
6 - Ablakmosó- és fényszórómosó
folyadék tartálya. 7
- Olvadóbiztosíték-doboz.
8 - Olajszintmérő pálca.
9 - Motorolaj-betöltő nyílás.
2,8 LITERES HDI/TED TURBÓDÍZEL MOTOR

05-05-2003

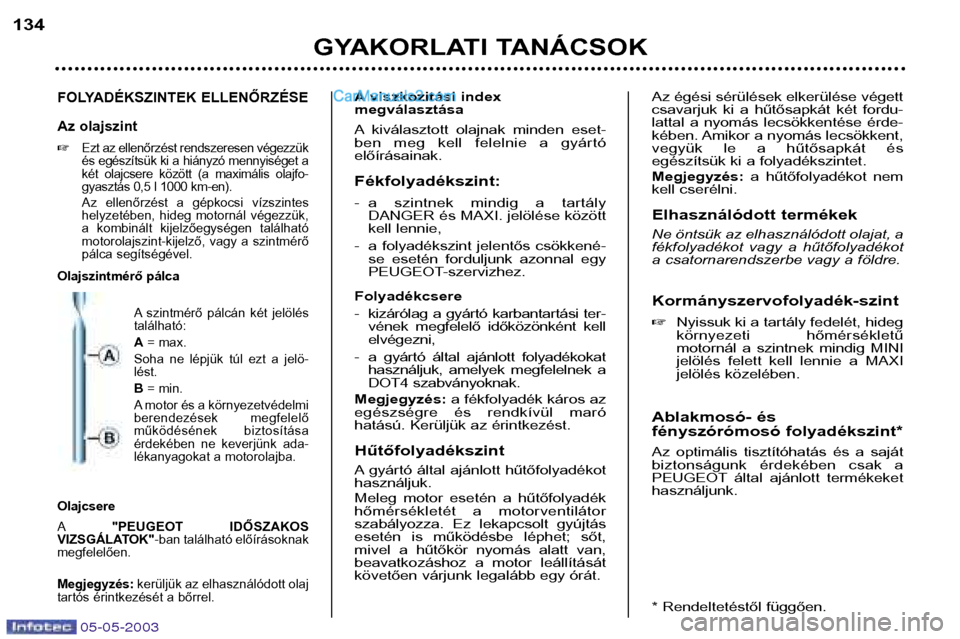

GYAKORLATI TANÁCSOK
134
FOLYADÉKSZINTEK ELLENŐRZÉSE
Az olajszint
Ezt az ellenőrzést rendszeresen végezzük
és egészítsük ki a hiányzó mennyiséget a
két olajcsere között (a maximális olajfo-
gyasztás 0,5 l 1000 km-en).
Az ellenőrzést a gépkocsi vízszintes
helyzetében, hideg motornál végezzük,
a kombinált kijelzőegységen található
motorolajszint-kijelző, vagy a szintmérő
pálca segítségével.
Olajszintmérő pálca
A szintmérő pálcán két jelöléstalálható: A= max.
Soha ne lépjük túl ezt a jelö- lést. B = min.
A motor és a környezetvédelmi
berendezések megfelelő
működésének biztosítása
érdekében ne keverjünk ada-
lékanyagokat a motorolajba.
Olajcsere A "PEUGEOT IDŐSZAKOS
VIZSGÁLATOK" -ban található előírásoknak
megfelelően. Megjegyzés: kerüljük az elhasználódott olaj
tartós érintkezését a bőrrel.A viszkozitási index megválasztása
A kiválasztott olajnak minden eset-
ben meg kell felelnie a gyártóelőírásainak. Fékfolyadékszint:
- a szintnek mindig a tartály DANGER és MAXI. jelölése között
kell lennie,
- a folyadékszint jelentős csökkené- se esetén forduljunk azonnal egy
PEUGEOT-szervizhez.
Folyadékcsere
- kizárólag a gyártó karbantartási ter- vének megfelelő időközönként kell elvégezni,
- a gyártó által ajánlott folyadékokat használjuk, amelyek megfelelnek a
DOT4 szabványoknak.
Megjegyzés: a fékfolyadék káros az
egészségre és rendkívül maró
hatású. Kerüljük az érintkezést. Hűtőfolyadékszint
A gyártó által ajánlott hűtőfolyadékot használjuk.
Meleg motor esetén a hűtőfolyadék
hőmérsékletét a motorventilátor
szabályozza. Ez lekapcsolt gyújtás
esetén is működésbe léphet; sőt,
mivel a hűtőkör nyomás alatt van,
beavatkozáshoz a motor leállítását
követően várjunk legalább egy órát. Az égési sérülések elkerülése végett
csavarjuk ki a hűtősapkát két fordu-
lattal a nyomás lecsökkentése érde-
kében. Amikor a nyomás lecsökkent,
vegyük le a hűtősapkát és
egészítsük ki a folyadékszintet. Megjegyzés:
a hűtőfolyadékot nem
kell cserélni.
Elhasználódott termékek
Ne öntsük az elhasználódott olajat, a
fékfolyadékot vagy a hűtőfolyadékot
a csatornarendszerbe vagy a földre. Kormányszervofolyadék-szint  Nyissuk ki a tartály fedelét, hideg
környezeti hőmérsékletű
motornál a szintnek mindig MINI
jelölés felett kell lennie a MAXI
jelölés közelében.
Ablakmosó- és
fényszórómosó folyadékszint*
Az optimális tisztítóhatás és a saját
biztonságunk érdekében csak a
PEUGEOT által ajánlott termékekethasználjunk.
* Rendeltetéstől függően.

05-05-2003
Kizárólag a PEUGEOT
által ajánlott termékekethasználjuk.
A szervokormányhoz,
vagy a fékrendszerhez
hasonló fontos szerkezeti egysé-
gek optimális működésének biz-
tosításához a PEUGEOT kivá-
lasztotta és javasolja az egyes
speciális készítményeket.

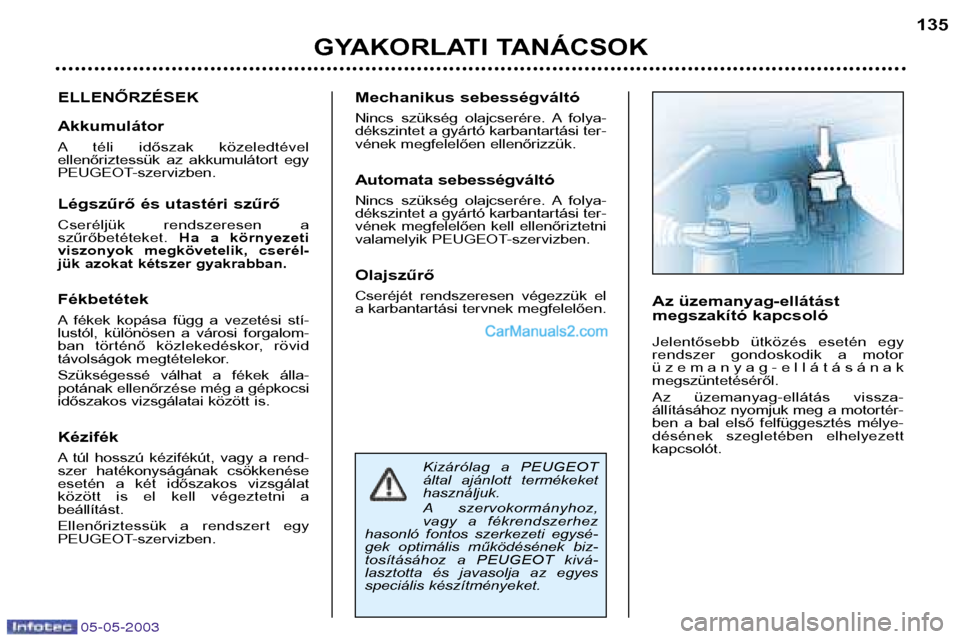

ELLENŐRZÉSEK Akkumulátor
A téli időszak közeledtével
ellenőriztessük az akkumulátort egy
PEUGEOT-szervizben.
Légszűrő és utastéri szűrő
Cseréljük rendszeresen a szűrőbetéteket. Ha a környezeti
viszonyok megkövetelik, cserél-
jük azokat kétszer gyakrabban. Fékbetétek
A fékek kopása függ a vezetési stí-
lustól, különösen a városi forgalom-
ban történő közlekedéskor, rövid
távolságok megtételekor.
Szükségessé válhat a fékek álla- potának ellenőrzése még a gépkocsi
időszakos vizsgálatai között is. Kézifék
A túl hosszú kézifékút, vagy a rend-
szer hatékonyságának csökkenése
esetén a két időszakos vizsgálat
között is el kell végeztetni abeállítást.
Ellenőriztessük a rendszert egy
PEUGEOT-szervizben. Mechanikus sebességváltó
Nincs szükség olajcserére. A folya- dékszintet a gyártó karbantartási ter-
vének megfelelően ellenőrizzük.
Automata sebességváltó
Nincs szükség olajcserére. A folya- dékszintet a gyártó karbantartási ter-
vének megfelelően kell ellenőriztetni
valamelyik PEUGEOT-szervizben. Olajszűrő
Cseréjét rendszeresen végezzük el
a karbantartási tervnek megfelelően.
Az üzemanyag-ellátást
megszakító kapcsoló
Jelentősebb ütközés esetén egy
rendszer gondoskodik a motor üzemanyag-ellátásánakmegszüntetéséről.
Az üzemanyag-ellátás vissza-
állításához nyomjuk meg a motortér-
ben a bal első felfüggesztés mélye-
désének szegletében elhelyezettkapcsolót.
GYAKORLATI TANÁCSOK 135

05-05-2003

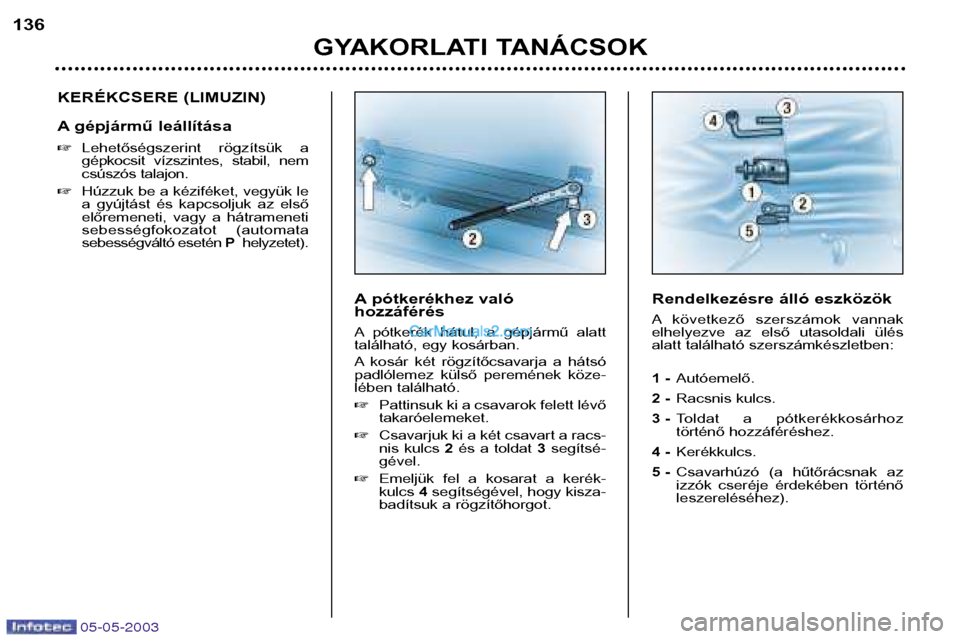

GYAKORLATI TANÁCSOK
136
KERÉKCSERE (LIMUZIN)
A gépjármű leállítása
Lehetőségszerint rögzítsük a
gépkocsit vízszintes, stabil, nem
csúszós talajon.
 Húzzuk be a kéziféket, vegyük le
a gyújtást és kapcsoljuk az első
előremeneti, vagy a hátrameneti
sebességfokozatot (automatasebességváltó esetén Phelyzetet).
Rendelkezésre álló eszközök
A következő szerszámok vannak
elhelyezve az első utasoldali ülés
alatt található szerszámkészletben:
1 -Autóemelő.
2 - Racsnis kulcs.
3 - Toldat a pótkerékkosárhoz
történő hozzáféréshez.
4 - Kerékkulcs.
5 - Csavarhúzó (a hűtőrácsnak az
izzók cseréje érdekében történőleszereléséhez).
A pótkerékhez valóhozzáférés
A pótkerék hátul, a gépjármű alatt
található, egy kosárban.
A kosár két rögzítőcsavarja a hátsó
padlólemez külső peremének köze-
lében található.
Pattinsuk ki a csavarok felett lévő takaróelemeket.
 Csavarjuk ki a két csavart a racs-
nis kulcs 2és a toldat 3segítsé-
gével.
 Emeljük fel a kosarat a kerék-kulcs 4segítségével, hogy kisza-
badítsuk a rögzítőhorgot.
