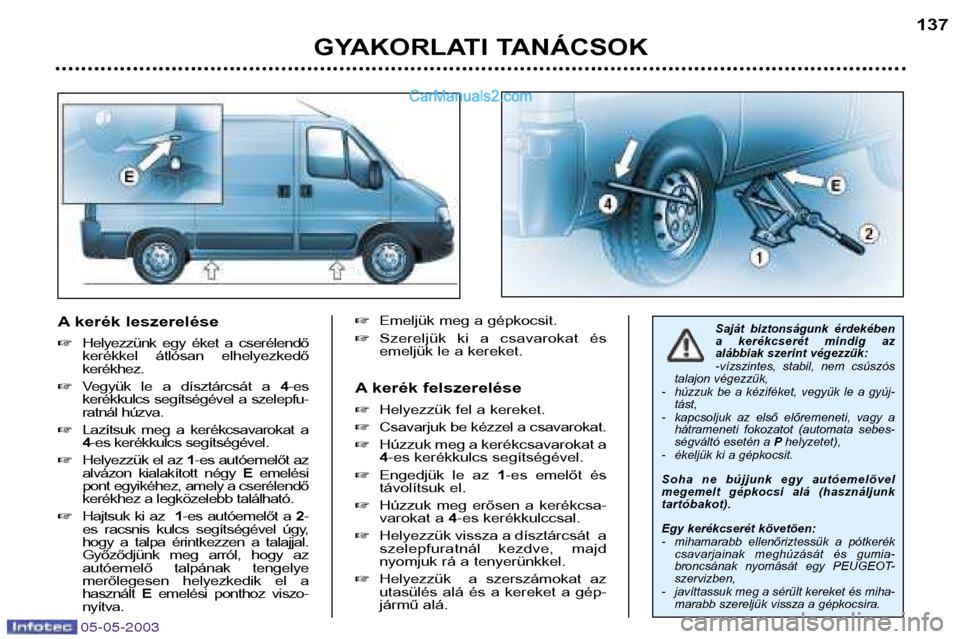

A kerék leszerelése Helyezzünk egy éket a cserélendő
kerékkel átlósan elhelyezkedő kerékhez.
 Vegyük le a dísztárcsát a 4-es
kerékkulcs segítségével a szelepfu-
ratnál húzva.
 Lazítsuk meg a kerékcsavarokat a4-es kerékkulcs segítségével.
 Helyezzük el az 1-es autóemelőt az
alvázon kialakított négy Eemelési
pont egyikéhez, amely a cserélendő
kerékhez a legközelebb található.
 Hajtsuk ki az 1-es autóemelőt a 2-
es racsnis kulcs segítségével úgy,
hogy a talpa érintkezzen a talajjal.
Győződjünk meg arról, hogy az
autóemelő talpának tengelye
merőlegesen helyezkedik el ahasznált Eemelési ponthoz viszo-
nyítva.
Emeljük meg a gépkocsit.
 Szereljük ki a csavarokat és
emeljük le a kereket.
A kerék felszerelése  Helyezzük fel a kereket.
 Csavarjuk be kézzel a csavarokat.
 Húzzuk meg a kerékcsavarokat a 4-es kerékkulcs segítségével.
 Engedjük le az 1-es emelőt és
távolítsuk el.
 Húzzuk meg erősen a kerékcsa-
varokat a 4-es kerékkulccsal.
 Helyezzük vissza a dísztárcsát a
szelepfuratnál kezdve, majd
nyomjuk rá a tenyerünkkel.
 Helyezzük a szerszámokat az
utasülés alá és a kereket a gép-
jármű alá.Saját biztonságunk érdekében
a kerékcserét mindig az
alábbiak szerint végezzük:
-vízszintes, stabil, nem csúszós
talajon végezzük,
- húzzuk be a kéziféket, vegyük le a gyúj- tást,
- kapcsoljuk az első előremeneti, vagy a hátrameneti fokozatot (automata sebes-
ségváltó esetén a Phelyzetet),
- ékeljük ki a gépkocsit.
Soha ne bújjunk egy autóemelővel
megemelt gépkocsi alá (használjunktartóbakot).
Egy kerékcserét követően:
- mihamarabb ellenőriztessük a pótkerék csavarjainak meghúzását és gumia-
broncsának nyomását egy PEUGEOT-szervizben,
- javíttassuk meg a sérült kereket és miha- marabb szereljük vissza a gépkocsira.
GYAKORLATI TANÁCSOK 137

05-05-2003
GYAKORLATI TANÁCSOK
138
IZZÓCSERE Fényszórók
Egy lámpatest kiszerelése:
- Nyissuk ki a motorháztetőt.
- Csavarozzuk ki a hűtőrács
Acsa-
varjait, hogy hozzáférjünk az 1-es
lámpatesthez.
- Csavarozzuk ki a Bcsavaranyákat
egy kulcs segítségével és húzzuk
meg kifelé az 1-es lámpatestet.
- Szabadítsuk ki a két C kapocslécet.
- Szabadítsuk ki a Dgumi védőelemet.
- Kössük ki a csatlakozót. Megjegyzés: az izzókat csak száraz
ronggyal érintsük. 1 - Tompított fény (H7-60W),
Nyomjuk meg és szabadítsuk ki
a Grugót,
 Az izzó kicseréléséhez emeljük
ki a Hfoglalatot.
2 - Fényszóró (H1-60W),  Nyomjuk meg és szabadítsuk ki
az Erugót.
 Az izzó kicseréléséhez emeljük
ki az Ffoglalatot.
3 - Ködfényszóró (H1-60 W).  forduljunk a PEUGEOT-hálózathoz.A visszaszereléskor győződjünk
meg a tájolásra szolgáló vájatok
megfelelő helyzetéről és a
rögzítőkapocs megfelelőreteszelődéséről.
A beszereléshez végezzük el fordí-
tott sorrendben a műveleteket.
A fényszórók lámpatestei védőlakkal
bevont polikarbonát üveggel rendel-keznek. Törlésükhöz ne használ-
junk száraz vagy karcoló rongyot,
sem mosó- vagy oldószereket.
Használjunk puha szivacsot szap-
panos vízzel.

05-05-2003
Oldalsó kiegészítő irányjelzők
(W 5 W) Nyomjuk az irányjelzőt hátrafelé
és szabadítsuk ki az egységet.
 Húzzuk meg a lámpafoglalatot,
hogy hozzáférjünk az izzóhoz.
 Cseréljük ki az izzót.
GYAKORLATI TANÁCSOK 139

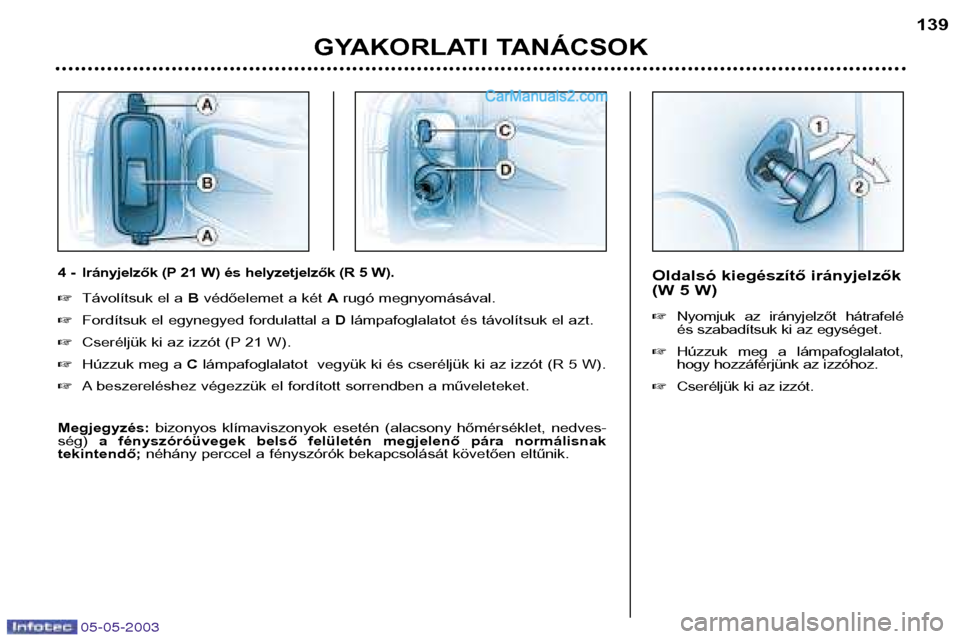

4 - Irányjelzők (P 21 W) és helyzetjelzők (R 5 W).
Távolítsuk el a Bvédőelemet a két Arugó megnyomásával.
 Fordítsuk el egynegyed fordulattal a Dlámpafoglalatot és távolítsuk el azt.
 Cseréljük ki az izzót (P 21 W).
 Húzzuk meg a Clámpafoglalatot vegyük ki és cseréljük ki az izzót (R 5 W).
 A beszereléshez végezzük el fordított sorrendben a műveleteket.
Megjegyzés: bizonyos klímaviszonyok esetén (alacsony hőmérséklet, nedves-
ség) a fényszóróüvegek belső felületén megjelenő pára normálisnak
tekintendő; néhány perccel a fényszórók bekapcsolását követően eltűnik.

05-05-2003
Hátsó lámpák
1 - Féklámpák (P 21 W).
2 - Tolatólámpák (P 21 W).
3 - Irányjelzők (PY 21 W).
4 - Ködlámpa / Helyzetjelző lámpa(P 21/4 W).
Csavarjuk ki a két Acsavart és
szabadítsuk ki a lámpatestet.
 Kössük ki a Bcsatlakozót.
 Csavarjuk ki a lámpatest hátsó
részén lévő két Ccsavart.
 Cseréljük ki a meghibásodottizzót.
GYAKORLATI TANÁCSOK
140
Rendszámtábla-világítás
(C 5 W) Illesszünk egy csavarhúzót az
átlátszó bura külső furatainak egyi-kébe.
 Nyomjuk meg kifelé a kipattintás-hoz.
 Távolítsuk el az átlátszó burát.
 Csavarozzuk ki a csavart és sza-
badítsuk ki az egységet jobbra a
lámpafoglalat kiemeléséhez.
 Cseréljük ki a meghibásodott izzót.
Alvázkabinos változat
világítása (W 5 W) Csavarozzuk ki a négy csavart,
hogy hozzáférjünk a lámpákhoz.
Kiegészítő féklámpa (W 5 W)
Csavarjuk ki a 2 db rögzítőcsavar.
 Vegyük ki a lámpatestet, kifele
megnyomva azt.
 Kössük ki a csatlakozót.
 Az izzófoglalat kiemeléséhez
nyomjuk meg a 2 db nyelvet.
 Cseréljük ki a meghibásodott izzót.
 A beszereléskor ügyeljünk a
lámpatest tömítésének
megfelelő visszahelyezésére.

05-05-2003
A biztosítékok ki- és beszerelése
Valamely biztosíték cseréje előtt keressük meg a biztosíték kiolvadásának okát
és szüntessük meg a hibát. A biztosítékok száma fel van tüntetve a biztosíték-dobozokon. Használjuk az Acsipeszt.
A meghibásodott biztosítékot mindig azonos áramerősségűre méretezett
biztosítékkal cseréljük ki.
BIZTOSÍTÉKCSERE
A biztosítékdobozok a műszerfal
alsó részében találhatóak (a jobb és
bal oldalon) és a motortérben.
A cserebiztosítékok és az Acsipe-
szek a műszerfali biztosítékdobozok
fedelének belső részére vannakrögzítve.
Műszerfali biztosítékok  Csavarozzuk ki a csavarokat,
majd billentsük el a fedelet, hogy
hozzáférjünk a biztosítékokhoz.
Jó
Rossz
GYAKORLATI TANÁCSOK 141
A
csipesz

05-05-2003
Motortéri biztosítékok Biztosítékdoboz
A motortérben lévő biztosítékokhoz
történő hozzáféréshez: pattintsuk ki a fedelet.
A beavatkozás után zárjuk vissza
gondosan a fedelet.
GYAKORLATI TANÁCSOK
144
A gépkocsi elektromos
rendszere alkalmas a szé-
riatartozékként, vagy
kívánság szerint beépített
berendezésekkel való
együttes működésre.
Más felszerelések, vagy kiegészítő
elektromos berendezések gépko-
csiba történő beszerelése előtt kér-
jünk tanácsot valamelyik
PEUGEOT-márkaképviselettől.
A PEUGEOT nem vállal semmi-
nemű felelősséget a nem általa
szállított és az általa nem ajánlott,
illetve nem az előírásoknak
megfelelően beszerelt kiegészítő
elektromos berendezések okozta
károkért, vagy hibás működésü-
kért. Ez különösképpen vonatkozik
azon berendezésekre, melyeknek
elektromos fogyasztása megha-
ladja a 10 mA-t.
* A motortérben levő, nagy
áramerősségre méretezett biztosí-
tékok a gépkocsi elektromos rend-
szerének kiegészítő védelmét lát-
ják el. Az ezzel kapcsolatos be-
avatkozásokat csak a PEUGEOT-
szerviz végezheti.
BiztosítékÁramerősségFunkciók
1* 60 A Utastéri biztosítékdoboz (27 biztosíték).
2* 50 A Előizzító egység - Fűtőellenállás (2,8 literes motorok).
3* 30 A Gyújtáskapcsoló.
4* 50 A Blokkolásgátló (ABS) rendszer.
5* 40 A Légkondicionáló rendszer.
6* 40 A Motorventilátor-egység (kis sebessségfokozat).
7* 40/60 A Motorventilátor-egység (nagy sebessségfokozat)
- Motorventilátor egység relé (nagy sebessség-
fokozat klímával).

05-05-2003
BiztosítékÁramerősségFunkciók
8 30 A Ablakmosó szivattyú.
9 15 A Ködfényszórók és ködlámpák.
10 15 A Kürt - Vezérlőkar a kormánykeréknél.
11 15 A Motorvezérlő computer (másodlagos).
14 10 A Jobb oldali tompított fény.
15 10 A Bal oldali tompított fény.
16 7,5 A Motorvezérlő komputer tápellátása - Transzponder.
17 10 A Motorvezérlő computer (elsődleges).
18 7,5 A Motorvezérlő computer tápellátása - Transzponder.
19 7,5 A Klímakompresszor.
20 30 A PTC.
21 15 A Üzemanyag-szivattyú.
22 20 A Motorvezérlő computer (elsődleges).
23 10 A Automata sebességváltó.
24 15 A Automata sebességváltó.
30 15 A Bal és jobb oldali fényszóró.
