2003 Peugeot Boxer Kezelési útmutató (in Hungarian)

05-05-2003
Oldal
Nyitási és zárási módok 110-112

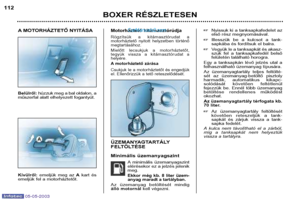

Tanksapka fedele 112
Ülések 98-104

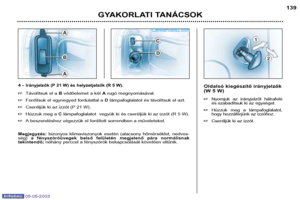

Izzócsere 138-140
Kerékcsere 136-137

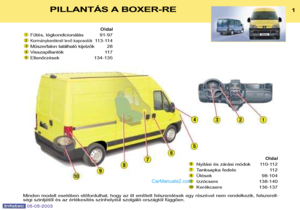

PILLANTÁS A BOXER-RE1
Oldal

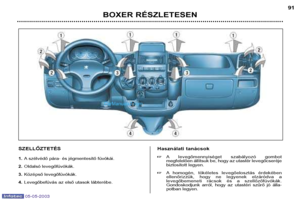

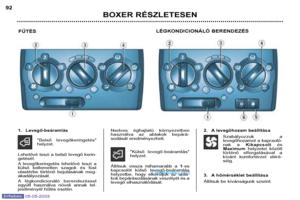

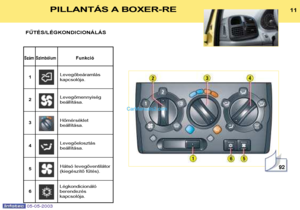

Fűtés, légkondicionálás 91-97
Kormánykeréknél levő kapcsolók113-114

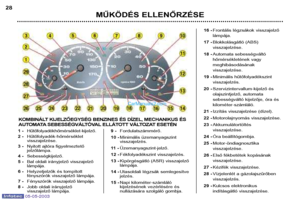

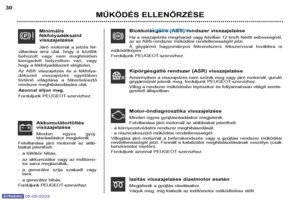

Műszerfalon található kijelzők 28
Visszapillantók 117

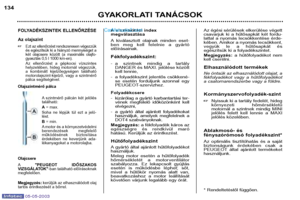

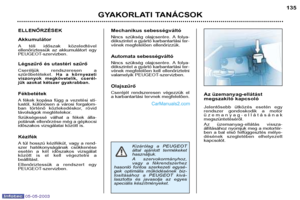

Ellenőrzések 134-135
Minden modell esetében előfordulhat, hogy az itt említett felszerelések egy részével nem rendelkezik, felszerelt-
ségi szintjétől és az értékesítés színhelyéül szolgáló országtól függően.

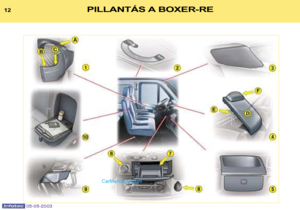

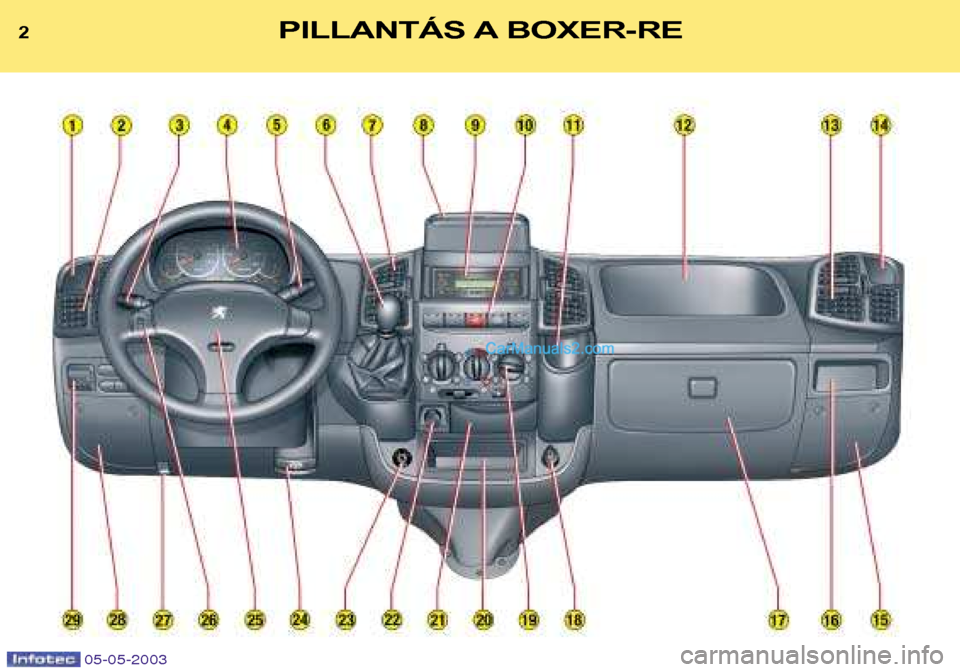

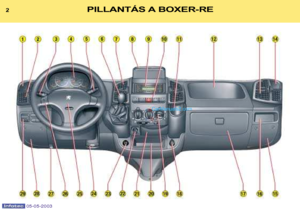

2PILLANTÁS A BOXER-RE
05-05-2003

05-05-2003

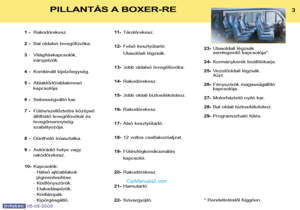

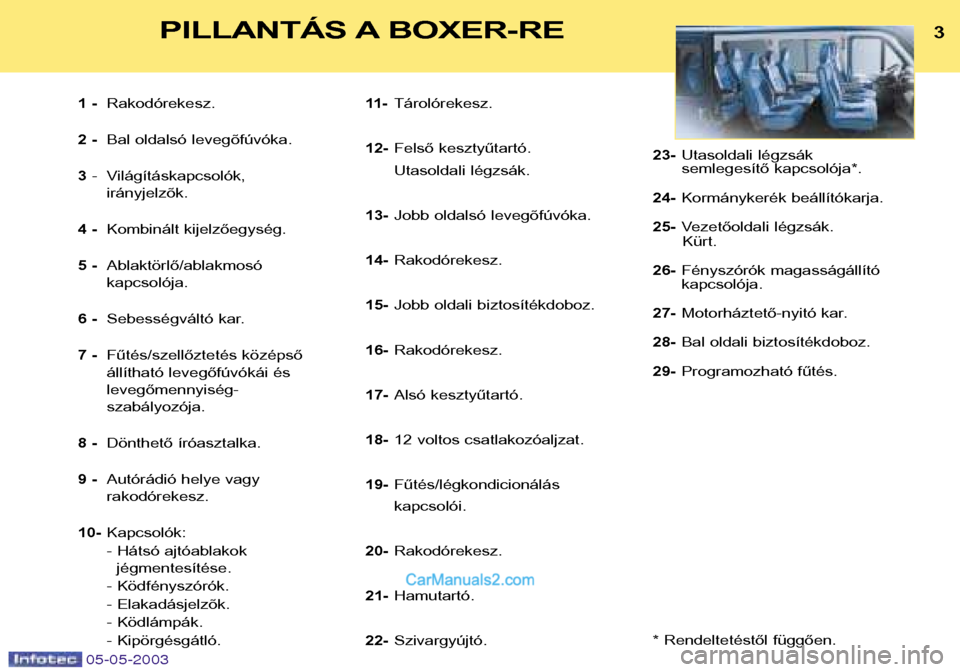

1 -Rakodórekesz.
2 - Bal oldalsó levegõfúvóka.
3 - Világításkapcsolók,
irányjelzõk.
4 - Kombinált kijelzőegység.
5 - Ablaktörlő/ablakmosó kapcsolója.
6 - Sebességváltó kar.
7 - Fűtés/szellőztetés középső
állítható levegőfúvókái éslevegőmennyiség-szabályozója.
8 - Dönthető íróasztalka.
9 - Autórádió helye vagyrakodórekesz.
10- Kapcsolók:
- Hátsó ajtóablakok
jégmentesítése.
- Ködfényszórók.
- Elakadásjelzõk.
- Ködlámpák.
- Kipörgésgátló. 11 -
Tárolórekesz.
12- Felső kesztyűtartó.
Utasoldali légzsák.
13- Jobb oldalsó levegõfúvóka.
14- Rakodórekesz.

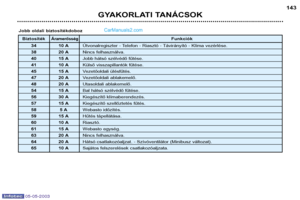

15- Jobb oldali biztosítékdoboz.
16- Rakodórekesz.
17- Alsó kesztyűtartó.
18- 12 voltos csatlakozóaljzat.
19- Fűtés/légkondicionálás kapcsolói.
20- Rakodórekesz.
21- Hamutartó.
22- Szivargyújtó. 23-
Utasoldali légzsák
semlegesítő kapcsolója*.
24- Kormánykerék beállítókarja.
25- Vezetőoldali légzsák.
Kürt.
26- Fényszórók magasságállítókapcsolója.
27- Motorháztető-nyitó kar.
28- Bal oldali biztosítékdoboz.

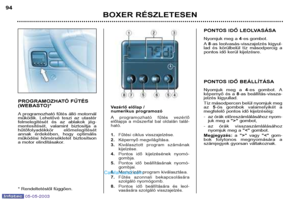

29- Programozható fűtés.
* Rendeltetéstől függően.
3PILLANTÁS A BOXER-RE

4PILLANTÁS A BOXER-RE
05-05-2003

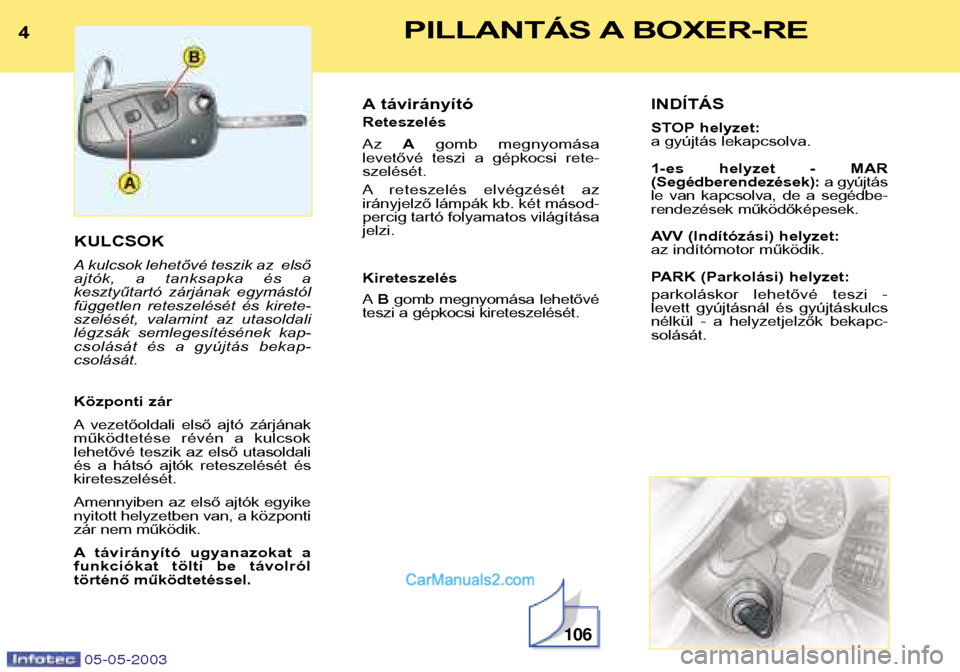

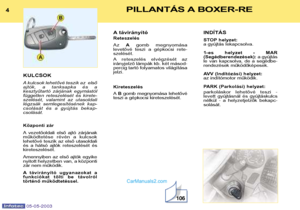

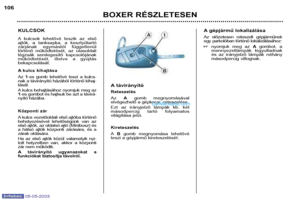

KULCSOK
A kulcsok lehetővé teszik az első
ajtók, a tanksapka és a
kesztyűtartó zárjának egymástól
független reteszelését és kirete-
szelését, valamint az utasoldali
légzsák semlegesítésének kap-
csolását és a gyújtás bekap-csolását.
Központi zár
A vezetőoldali első ajtó zárjának
működtetése révén a kulcsok
lehetővé teszik az első utasoldali
és a hátsó ajtók reteszelését éskireteszelését.
Amennyiben az első ajtók egyike
nyitott helyzetben van, a központizár nem működik.
A távirányító ugyanazokat a
funkciókat tölti be távolróltörténő működtetéssel.A távirányító Reteszelés Az
Agomb megnyomása
levetővé teszi a gépkocsi rete- szelését.
A reteszelés elvégzését az irányjelző lámpák kb. két másod-
percig tartó folyamatos világításajelzi. Kireteszelés A B gomb megnyomása lehetővé
teszi a gépkocsi kireteszelését. INDÍTÁS
STOP helyzet:
a gyújtás lekapcsolva.
1-es helyzet - MAR (Segédberendezések):
a gyújtás
le van kapcsolva, de a segédbe-
rendezések működőképesek.
AVV (Indítózási) helyzet:
az indítómotor működik.
PARK (Parkolási) helyzet:
parkoláskor lehetővé teszi -
levett gyújtásnál és gyújtáskulcs
nélkül - a helyzetjelzők bekapc-solását.
106

Ködfényszóróval és hátsó
ködlámpával felszerelt gépjárművekKödfényszórók

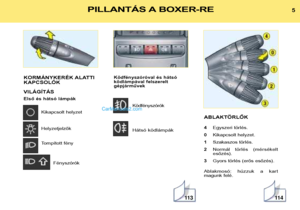

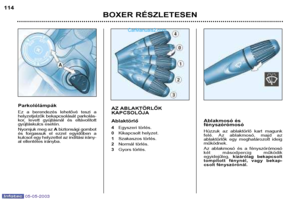

Hátsó ködlámpák ABLAKTÖRLŐK 4
Egyszeri törlés.
0 Kikapcsolt helyzet.
1 Szakaszos törlés.
2 Normál törlés (mérsékelt esőzés).
3 Gyors törlés (erős esőzés).
Ablakmosó: húzzuk a kart
magunk felé.
5PILLANTÁS A BOXER-RE

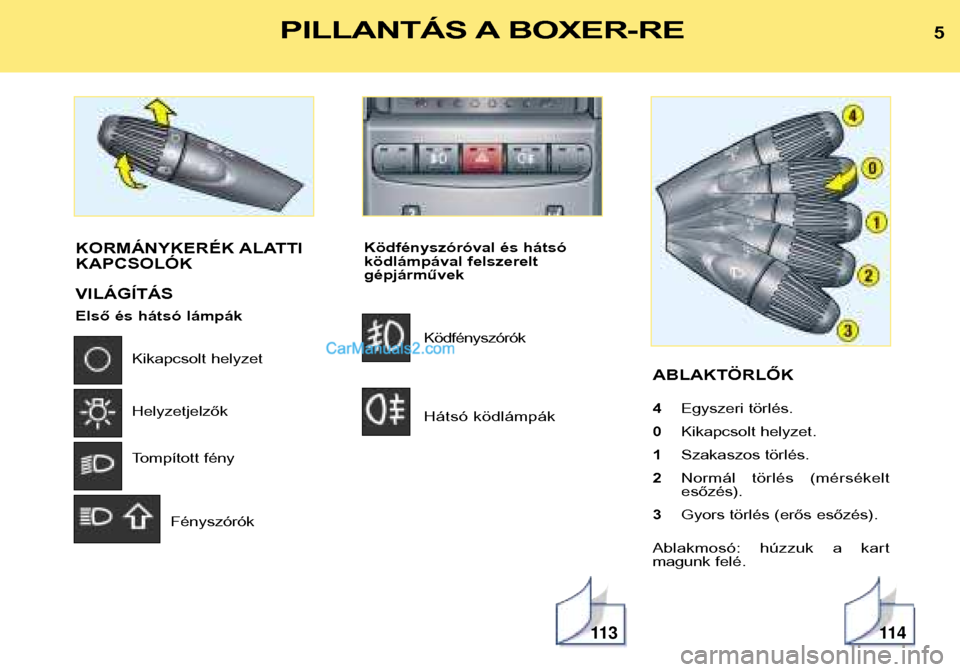

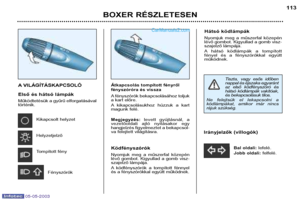

KORMÁNYKERÉK ALATTI KAPCSOLÓK VILÁGÍTÁS
Első és hátsó lámpák
Kikapcsolt helyzet Helyzetjelzők
Tompított fény
Fényszórók
11 311 4

05-05-2003

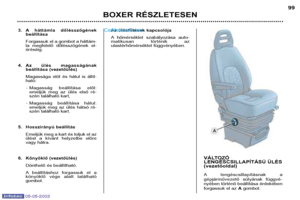

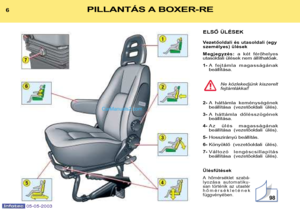

ELSŐ ÜLÉSEK
Vezetőoldali és utasoldali (egy
személyes) ülések Megjegyzés:a két férőhelyes
utasoldali ülések nem állíthatóak.1- A fejtámla magasságának beállítása.
Ne közlekedjünk kiszereltfejtámlákkal!
2- A háttámla keménységének
beállítása (vezetőoldali ülés).
3- A háttámla dőlésszögénekbeállítása.
4- Az ülés magasságának
beállítása (vezetőoldali ülés).
5- Hosszirányú beállítás.
6- Könyöklő (vezetőoldali ülés).
7- Változó lengéscsillapítás
beállítása (vezetőoldali ülés).
Ülésfűtések
A hőmérséklet szabá-
lyozása automatiku-
san történik az utastérhőmérsékleténekfüggvényében.
6PILLANTÁS A BOXER-RE
98

05-05-2003

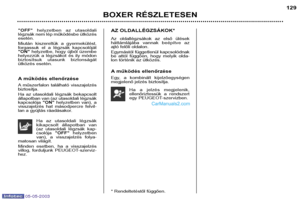

A működés ellenőrzéseRáadott gyújtásnál (a
gyújtáskulcs 2-es helyze-tében) az ábra jelzi, hogy
az utasoldali légzsák
semlegesített állapotban van(kapcsoló "OFF"helyzetben).
A jelzés a semlegesített állapot
teljes időtartama alatt látható. Oldallégzsákok*
Az oldallégzsákok az első ülések
háttámláiba vannak beszerelve azajtó felőli oldalon.
Csak az ütközés felőli oldalon lépnek működésbe.
* Rendeltetéstől függően.

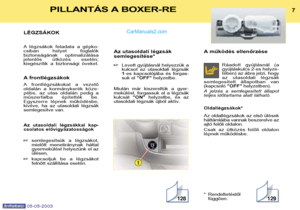

7PILLANTÁS A BOXER-RE

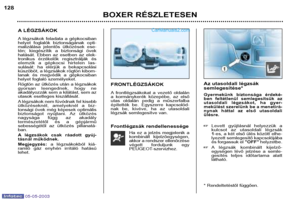

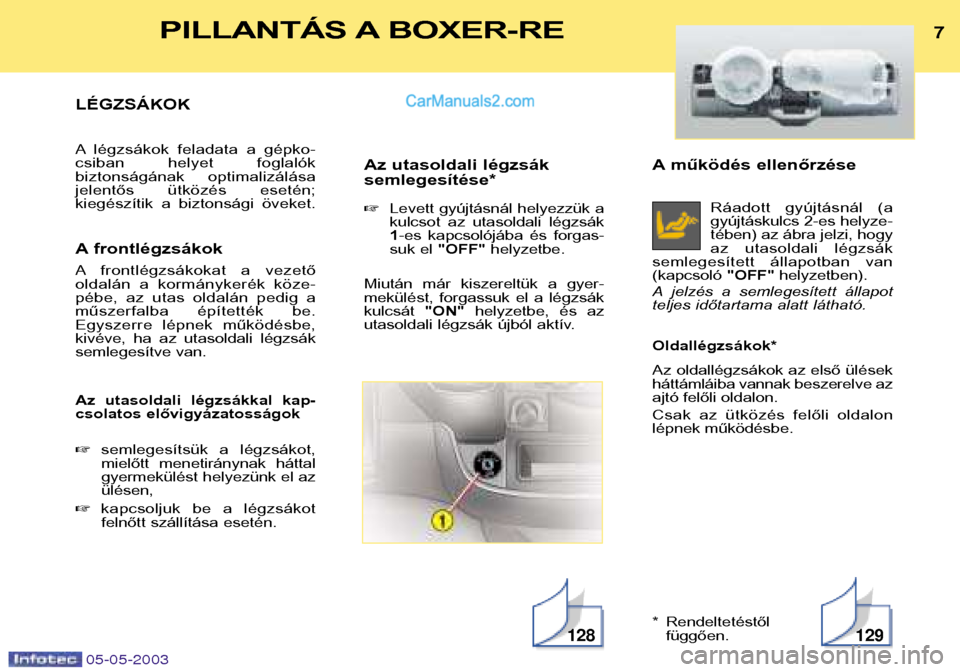

LÉGZSÁKOK
A légzsákok feladata a gépko-
csiban helyet foglalók
biztonságának optimalizálása
jelentős ütközés esetén;
kiegészítik a biztonsági öveket.
A frontlégzsákok
A frontlégzsákokat a vezető
oldalán a kormánykerék köze-
pébe, az utas oldalán pedig a
műszerfalba építették be.
Egyszerre lépnek működésbe,
kivéve, ha az utasoldali légzsáksemlegesítve van.
Az utasoldali légzsákkal kap-
csolatos elővigyázatosságok  semlegesítsük a légzsákot,
mielőtt menetiránynak háttal
gyermekülést helyezünk el azülésen,
 kapcsoljuk be a légzsákot
felnőtt szállítása esetén. Az utasoldali légzsák semlegesítése*
Levett gyújtásnál helyezzük a
kulcsot az utasoldali légzsák 1 -es kapcsolójába és forgas-
suk el "OFF" helyzetbe.
Miután már kiszereltük a gyer-
mekülést, forgassuk el a légzsákkulcsát "ON"helyzetbe, és az
utasoldali légzsák újból aktív.
128129

05-05-2003

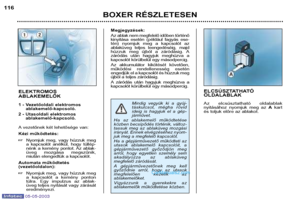

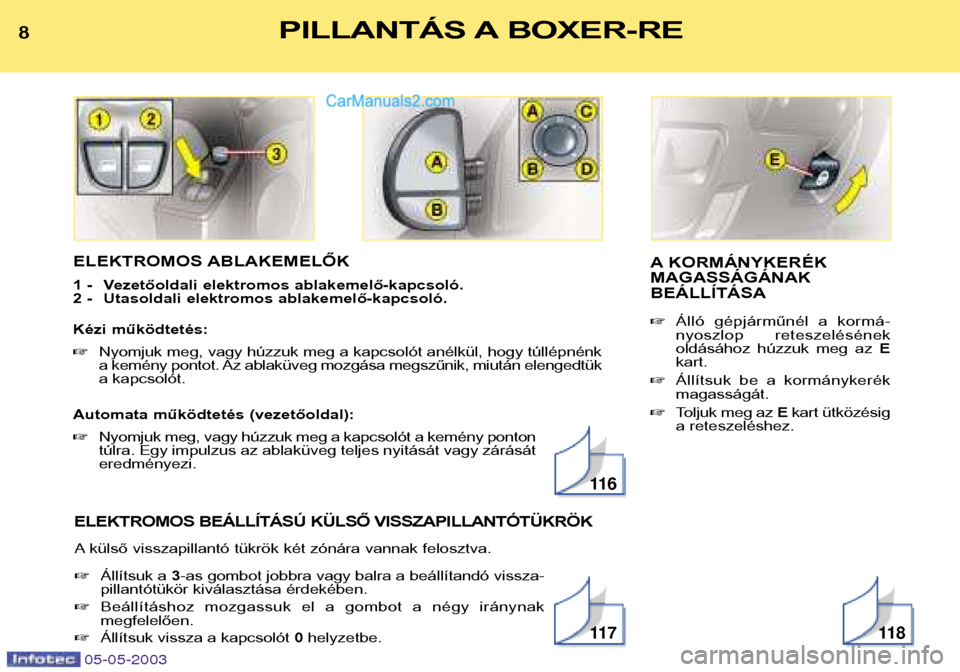

ELEKTROMOS ABLAKEMELŐK
1 - Vezetőoldali elektromos ablakemelő-kapcsoló.
2 - Utasoldali elektromos ablakemelő-kapcsoló.
Kézi működtetés: Nyomjuk meg, vagy húzzuk meg a kapcsolót anélkül, hogy túllépnénk
a kemény pontot. Az ablaküveg mozgása megszűnik, miután elengedtüka kapcsolót.
Automata működtetés (vezetőoldal):  Nyomjuk meg, vagy húzzuk meg a kapcsolót a kemény ponton
túlra. Egy impulzus az ablaküveg teljes nyitását vagy zárását eredményezi.

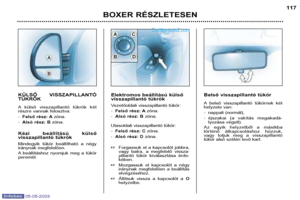

A külső visszapillantó tükrök két zónára vannak felosztva.  Állítsuk a 3-as gombot jobbra vagy balra a beállítandó vissza-
pillantótükör kiválasztása érdekében.
 Beállításhoz mozgassuk el a gombot a négy iránynak
megfelelően.
 Állítsuk vissza a kapcsolót 0helyzetbe.
8

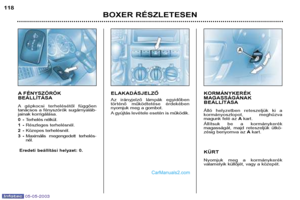

A KORMÁNYKERÉK MAGASSÁGÁNAKBEÁLLÍTÁSA  Álló gépjárműnél a kormá-
nyoszlop reteszelésének
oldásához húzzuk meg az E
kart.
 Állítsuk be a kormánykerékmagasságát.
 Toljuk meg az Ekart ütközésig
a reteszeléshez.
11 6
11 711 8
8PILLANTÁS A BOXER-RE
ELEKTROMOS BEÁLLÍTÁSÚ KÜLSŐ VISSZAPILLANTÓTÜKRÖK
