2003 Peugeot 406 C Manual del propietario (in Spanish)

24-03-2003

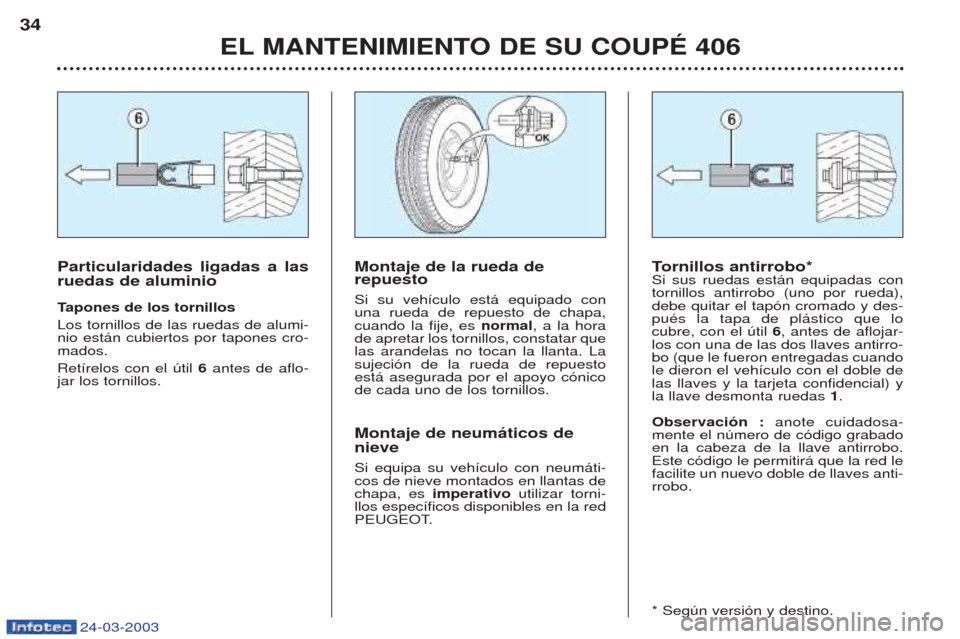

EL MANTENIMIENTO DE SU COUPÉ 406
34
T
ornillos antirrobo*
Si sus ruedas est‡n equipadas con tornillos antirrobo (uno por rueda),debe quitar el tap—n cromado y des-puŽs la tapa de pl‡stico que locubre, con el œtil 6, antes de aflojar-
los con una de las dos llaves antirro-bo (que le fueron entregadas cuandole dieron el veh’culo con el doble delas llaves y la tarjeta confidencial) yla llave desmonta ruedas 1.
Observación : anote cuidadosa-
mente el nœmero de c—digo grabadoen la cabeza de la llave antirrobo.Este c—digo le permitir‡ que la red lefacilite un nuevo doble de llaves anti-rrobo. * Segœn versi—n y destino.Particularidades ligadas a las ruedas de aluminio T apones de los tornillos
Los tornillos de las ruedas de alumi- nio est‡n cubiertos por tapones cro-mados. Ret’relos con el œtil 6antes de aflo-
jar los tornillos.Montaje de la rueda de repuesto Si su veh’culo est‡ equipado con una rueda de repuesto de chapa,cuando la fije, es normal, a la hora
de apretar los tornillos, constatar quelas arandelas no tocan la llanta. Lasujeci—n de la rueda de repuestoest‡ asegurada por el apoyo c—nicode cada uno de los tornillos. Montaje de neumáticos de nieve Si equipa su veh’culo con neum‡ti- cos de nieve montados en llantas dechapa, es imperativo utilizar torni-
llos espec’ficos disponibles en la red
PEUGEOT.

24-03-2003

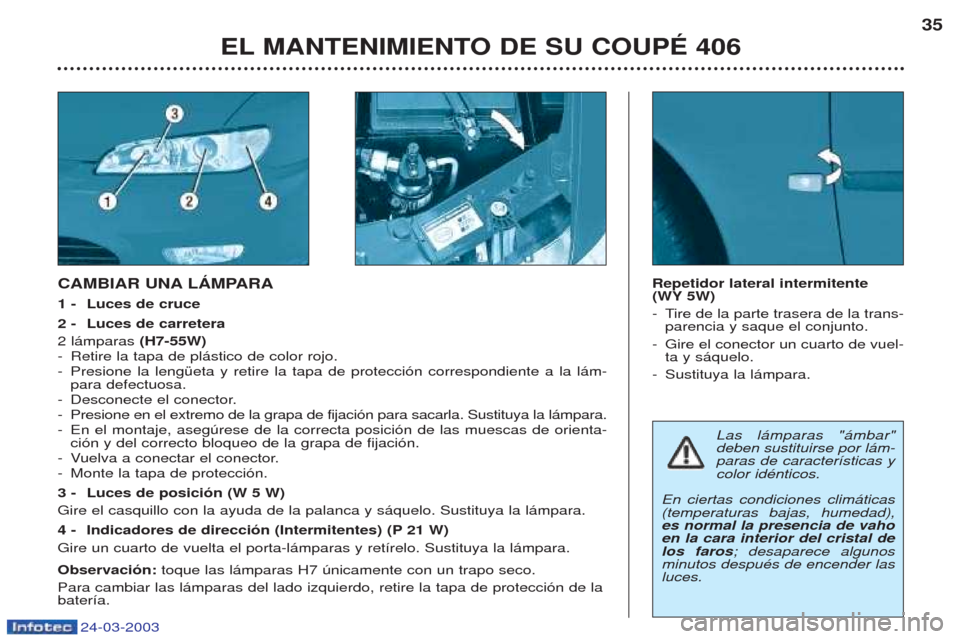

EL MANTENIMIENTO DE SU COUPÉ 40635
CAMBIAR UNA LÁMPARA 1-
Luces de cruce
2- Luces de carretera
2 l‡mparas (H7-55W)
- Retire la tapa de pl‡stico de color rojo.
- Presione la lengŸeta y retire la tapa de protecci—n correspondiente a la l‡m- para defectuosa.
- Desconecte el conector.
- Presione en el extremo de la grapa de fijaci—n para sacarla. Sustituya la l‡mpara.
- En el montaje, asegœrese de la correcta posici—n de las muescas de orienta-ci—n y del correcto bloqueo de la grapa de fijaci—n.
-V uelva a conectar el conector.
- Monte la tapa de protecci—n.
3- Luces de posición (W 5 W)
Gire el casquillo con la ayuda de la palanca y s‡quelo. Sustituya la l‡mpara. 4- Indicadores de dirección (Intermitentes) (P 21 W)
Gire un cuarto de vuelta el porta-l‡mparas y ret’relo. Sustituya la l‡mpara. Observación: toque las l‡mparas H7 œnicamente con un trapo seco.
Para cambiar las l‡mparas del lado izquierdo, retire la tapa de protecci—n de la bater’a. Repetidor lateral intermitente
(WY 5W) -T
ire de la parte trasera de la trans-
parencia y saque el conjunto.
- Gire el conector un cuarto de vuel- ta y s‡quelo.
- Sustituya la l‡mpara.
Las l‡mparas "‡mbar" deben sustituirse por l‡m-paras de caracter’sticas ycolor idŽnticos.
En ciertas condiciones clim‡ticas(temperaturas bajas, humedad),es normal la presencia de vahoen la cara interior del cristal delos faros ; desaparece algunos
minutos despuŽs de encender lasluces.

24-03-2003
EL MANTENIMIENTO DE SU COUPÉ 406
36
Luces de matrícula (W 5 W) Retire la transparencia. Cambie la l‡mpara defectuosa. Luces traseras
1 - Intermitentes (P 21 W).
2 - Luces de marcha atrás (P 21 W).
3 - Luces de stop/Luces de posición (P 21/5 W).
4 - Luces de posición (P 21/5 W).
5 - Luz antiniebla (P 21 W). Estas 5 l‡mparas se cambian desde el interior del maletero : -
quite los clips de sujeci—n y quite la moqueta,
- quite el conector presionando en la lengŸeta A,
- presione las lengŸetas y retire el porta-l‡mparas,
- cambie la l‡mpara defectuosa.

24-03-2003

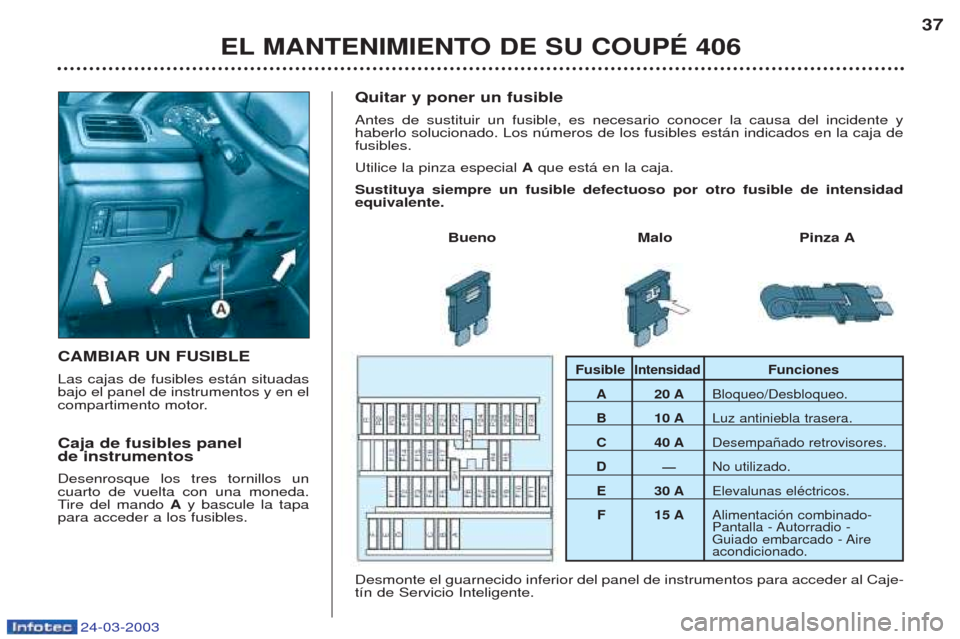

EL MANTENIMIENTO DE SU COUPÉ 40637
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas bajo el panel de instrumentos y en el
compartimento motor. Caja de fusibles panel de instrumentos Desenrosque los tres tornillos un cuarto de vuelta con una moneda.T
ire del mando Ay bascule la tapa
para acceder a los fusibles. Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja defusibles. Utilice la pinza especial
Aque est‡ en la caja.
Sustituya siempre un fusible defectuoso por otro fusible de intensidad equivalente.
Bueno Malo Pinza AFusibleIntensidadFunciones
A 20 ABloqueo/Desbloqueo.
B 10 ALuz antiniebla trasera.
C 40 ADesempa–ado retrovisores.
D
—No utilizado.
E 30 A Elevalunas elŽctricos.
F 15 A Alimentaci—n combinado-
Pantalla - Autorradio -
Guiado embarcado - Aireacondicionado.
Desmonte el guarnecido inferior del panel de instrumentos para acceder al Caje- t’n de Servicio Inteligente.

24-03-2003
El circuito elŽctrico de su veh’culo est‡ concebidopara funcionar con losequipamientos de serie uopcionales.
Antes de instalar otros equipa-mientos o accesorios elŽctricosen su veh’culo, consulte en un
Punto de Servicio PEUGEOT. Ciertos accesorios elŽctricos o la forma en que van montados pue-den tener efectos nefastos en elfuncionamiento de su veh’culo, es
decir, en los circuitos electr—nicosde mando, en el circuito audio yen el circuito de carga elŽctrica. PEUGEOT declina toda respon- sabilidad en cuanto a gastos oca-sionados por la reparaci—n de suveh’culo o los disfuncionamientosque resultasen de la instalaci—nde accesorios auxiliares no suministrados y no recomenda-dos por PEUGEOT y no instala-dos segœn sus prescripciones, en especial para todo aparatocuyo consumo sobrepase los
10 miliamperios.

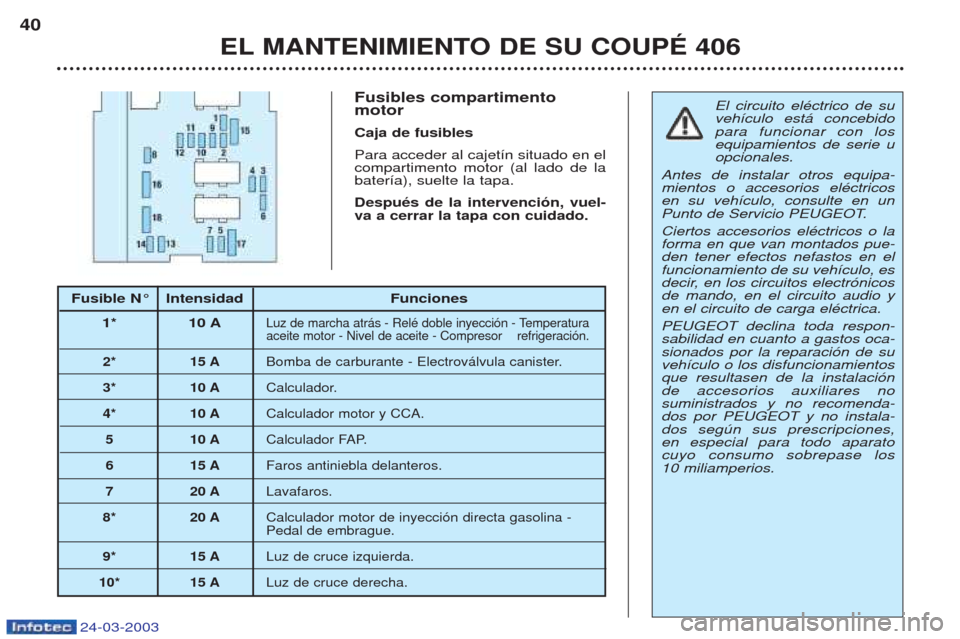

EL MANTENIMIENTO DE SU COUPÉ 406
40
Fusibles compartimento motor Caja de fusiblesPara acceder al cajet’n situado en el compartimento motor (al lado de labater’a), suelte la tapa. Después de la intervención, vuel- va a cerrar la tapa con cuidado.
Fusible N° Intensidad Funciones
1* 10 A
Luz de marcha atr‡s - RelŽ doble inyecci—n - Temperatura aceite motor - Nivel de aceite - Compresor refrigeraci—n.
2* 15 A Bomba de carburante - Electrov‡lvula canister.
3* 10 A Calculador.
4* 10 A Calculador motor y CCA.
5 10 ACalculador FAP.
6 15 AFaros antiniebla delanteros.
7 20 ALavafaros.
8* 20 A Calculador motor de inyecci—n directa gasolina -Pedal de embrague.
9* 15 A Luz de cruce izquierda.
10* 15 A Luz de cruce derecha.

24-03-2003

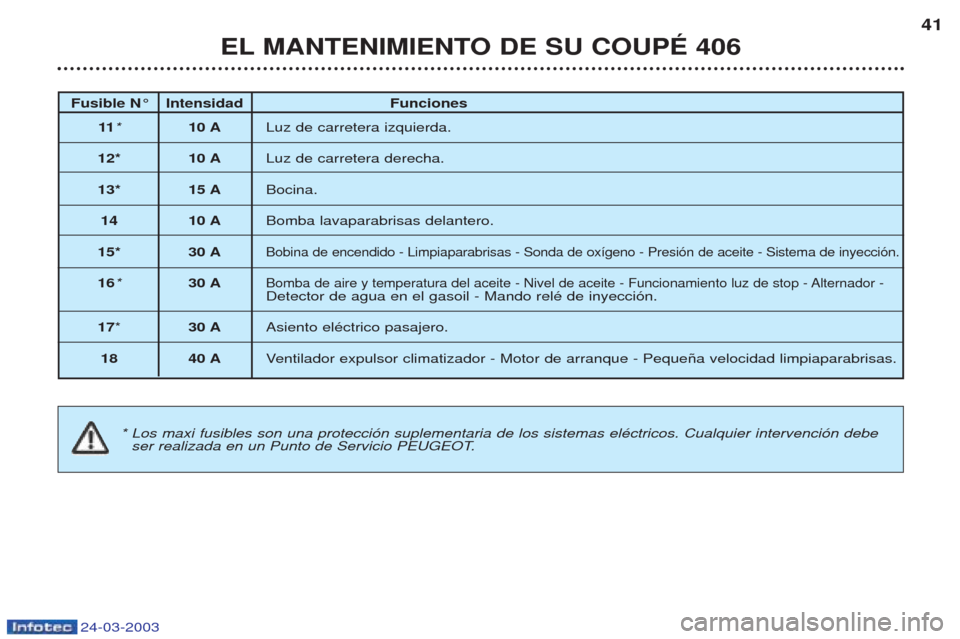

EL MANTENIMIENTO DE SU COUPÉ 40641
Fusible N° Intensidad Funciones
11* 10 A Luz de carretera izquierda.
12* 10 A Luz de carretera derecha.
13* 15 A Bocina.
14 10 A Bomba lavaparabrisas delantero.
15* 30 A
Bobina de encendido - Limpiaparabrisas - Sonda de ox’geno - Presi—n de aceite - Sistema de inyecci—n.
16 * 30 ABomba de aire y temperatura del aceite - Nivel de aceite - Funcionamiento luz de stop - Alternador -Detector de agua en el gasoil - Mando relŽ de inyecci—n.
17 * 30 A Asiento elŽctrico pasajero.
18 40 A Ventilador expulsor climatizador - Motor de arranque - Peque–a velocidad limpiaparabrisas.
* Los maxi fusibles son una protecci—n suplementaria de los sistemas elŽctricos. Cualquier intervenci—n debe
ser realizada en un Punto de Servicio PEUGEOT.

24-03-2003
EL MANTENIMIENTO DE SU COUPÉ 40637
CAMBIAR UN FUSIBLE Las cajas de fusibles est‡n situadas bajo el panel de instrumentos y en el
compartimento motor. Caja de fusibles panel de instrumentos Desenrosque los tres tornillos un cuarto de vuelta con una moneda.T
ire del mando Ay bascule la tapa
para acceder a los fusibles. Quitar y poner un fusible Antes de sustituir un fusible, es necesario conocer la causa del incidente y haberlo solucionado. Los nœmeros de los fusibles est‡n indicados en la caja defusibles. Utilice la pinza especial
Aque est‡ en la caja.
Sustituya siempre un fusible defectuoso por otro fusible de intensidad equivalente.
Bueno Malo Pinza AFusibleIntensidadFunciones
A 20 ABloqueo/Desbloqueo.
B 10 ALuz antiniebla trasera.
C 40 ADesempa–ado retrovisores.
D
—No utilizado.
E 30 A Elevalunas elŽctricos.
F 15 A Alimentaci—n combinado-
Pantalla - Autorradio -
Guiado embarcado - Aireacondicionado.
Desmonte el guarnecido inferior del panel de instrumentos para acceder al Caje- t’n de Servicio Inteligente.

24-03-2003

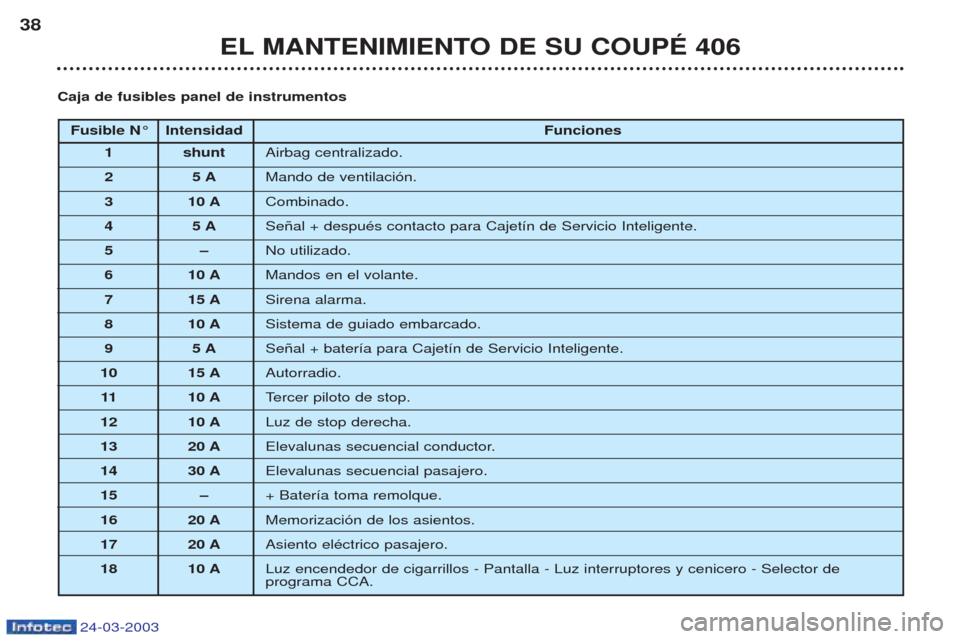

EL MANTENIMIENTO DE SU COUPÉ 406
38
Fusible N° Intensidad
Funciones
1 shunt Airbag centralizado.
25 AMando de ventilaci—n.
3 10 ACombinado.
45 ASe–al + despuŽs contacto para Cajet’n de Servicio Inteligente.
5– No utilizado.
6 10 AMandos en el volante.
7 15 ASirena alarma.
8 10 ASistema de guiado embarcado.
95 ASe–al + bater’a para Cajet’n de Servicio Inteligente.
10 15 A Autorradio.
11 10 ATercer piloto de stop.
12 10 A Luz de stop derecha.
13 20 A Elevalunas secuencial conductor.
14 30 A Elevalunas secuencial pasajero.
15 – + Bater’a toma remolque.
16 20 A Memorizaci—n de los asientos.
17 20 A Asiento elŽctrico pasajero.
18 10 A Luz encendedor de cigarrillos - Pantalla - Luz interruptores y cenicero - Selector de programa CCA.
Caja de fusibles panel de instrumentos
