2003 Peugeot 307 SW Ръководство за експлоатация (in Bulgarian)

14-04-2003
КОНТРОЛ ПРИ ДВИЖЕНИЕ29
1 -
Оборотомер.
2 - Индикатор за незакопчан
предпазен колан.
3 -
Индикатор за автодиагностика
на двигателя.
4 - Индикатор за ръчна спирачка
и ниво на спирачната течност.
5 - Индикатор за ляв мигач.
6 - Индикатор за температура на
охладителната течност.
7 - Индикатор за зареждане на
акумулатора. 8 -
Индикатор за централна
тревога STOP.
9 - Индикатор за налягане на
маслото в двигателя.
10 - Индикатор за минимално
ниво на горивото.
11 - Индикатор за десен мигач.
12 - Индикатор за ниво на
горивото.
13 -
Индикатор на системата против
блокиране на колелата ABS.
14 - Индикатор за въздушните
възглавници.
15 -
Индикатор за неутрализиране
на въздушната възглавница на
пътника до водача.
16 - Скоростомер.
17 -
Индикатор за поддръжка,
индикатор за ниво на маслото и
общ брояч на километри.
18 - Бутон за нулиране на
дневния брояч на километри.
19 - Индикатор на задната
светлина за мъгла.
20 - Индикатор за динамичен
контрол на стабилността
(ESP/ASR).
21 - Индикатор за предни
светлини за мъгла.
22 -
Индикатор за дълги светлини.
23 -Индикатор за минимално ниво
на охладителната течност.
24 - Индикатор за къси светлини.
25 - Реостат на осветлението.
26 -
Индикатор за програма Спорт.
27 - Индикатор за програма Сняг.
28 - Индикатор за положение на
скоростния лост.
КОНТРОЛНО-ИЗМЕРВАТЕЛНИ УРЕДИ ПРИ АВТОМАТИЧНА СКОРОСТНА КУТИЯ БЕНЗИН

14-04-2003
Индикатор за минимално ниво на охладителната течност
Свързан е с централния сигнал за тревогаSTOP.
Светва при всяко подаване на контакт за около 3 секунди.
Светването на този индикатор е придружено от звуков сигнал и съобщението
"Допълнете нивото на водата в двигателя" на многофункционалния екран.
Спирането е задължително. Внимание:изчакайте двигателят да изстине, за да долеете от течността.
Централен сигнал за тревога STOP
Той светва при всяко подаване на контакт.
Той е свързан с индикаторите "налягане на маслото в двигателя",
"температура на маслото", "минимално ниво на охладителната течност",
"ниво на спирачната течност", "повреда по системата за електронно разпределение на
спирачното усилие при внезапно спиране" и с индикатора за температура на
охладителната течност.
Спирането е задължително в случай на мигащ индикатор при работещ двигател.
Консултирайте се със сервиз на PEUGEOT.
Индикатор за налягане на маслото в двигателя
Свързан е с централния сигнал за тревога STOP.
Светването на този индикатор при запален двигател, е придружено от
звуков сигнал и съобщението "Недостатъчно налягане на маслото в
двигателя" или "Допълнете нивото на маслото в двигателя" на
многофункционалния екран.
Спирането е задължително.
При липса на масло в системата за смазване, долейте до необходимото ниво.
Консултирайте се незабавно със сервиз на PEUGEOT.
КОНТРОЛ ПРИ ДВИЖЕНИЕ
Непрекъснато светещия или мигащ индикатор е сигнал за повреда по автомобила.
Светването на някои от индикаторите може да бъде придружено от звуков сигнал
и от съобщение на многофункционалния екран. Не пренебрегвайте това
предупреждение: възможно най-бързо се консултирайте със сервиз на PEUGEOT.
При автомобил в движение, когато централният сигнал за тревога STOP
светне, спирането е задължително ; спрете Вашия автомобил при
най-добрите условия за сигурност.
Охладителната система е под
налягане.
За да се избегне рискът от изгаряния,
отвъртете капачката на два оборота,
за да спадне налягането.
Когато налягането спадне, свалете
капачката и долейте от течността.
Консултирайте се със сервиз на
PEUGEOT.
Индикатор за ръчна
спирачка и минимално
ниво на спирачнататечност
В съчетание с централния сигнал за
тревога STOP.
Светва при всяко подаване на контакт.
Светването на този индикатор е
придружено от звуков сигнал и
съобщение на многофункционалния
екран, което посочва причината за
тревогата: - "Забравена ръчна спирачка" , ако
ръчната спирачка е затегната или не
е отпусната докрай,
- "Недостатъчно ниво на
спирачната течност" в случай на
прекалено ниско ниво на спирачната
течност (ако индикаторът
продължава да свети и след
отпускане на спирачката),
- "Повреда по спирачната система" ,
се изписва едновременно с
индикатора ABS, показващ повреда по
системата за електронно
разпределение на спирачното усилие.
Спирането е задължително.
Консултирайте се със сервиз на
PEUGEOT.
КОНТРОЛ ПРИ ДВИЖЕНИЕ
30

14-04-2003
Индикатор за зареждане
на акумулатора
Светва при всяко
подаване на контакт.
Светването на индикатора е
придружено от звуков сигнал и отсъобщението "Аномалия при
зареждането на акумулатора"
на многофункционалния екран.
Той може да показва:
- дефект по системата за зареждане,
- отхлабени клеми на акумулатора и на стартера,
- отпуснат или разтегнат ремък на алтернатора,
- повреда на алтернатора.
Консултирайте се със сервиз от
мрежата на PEUGEOT.
Индикатор за
антиблокираща система
на колелата (ABS)
Светва за 3 секунди при всяко
запалване на двигателя.
Ако индикаторът продължава да свети
или светва при скорост под 12 км/ч, това
означава наличие на неизправност в
антиблокиращата система ABS.
При автомобила обаче се запазва
възможността за класическо спиране с
помощта на сервоусилвателя.
Светването на този индикатор е
придружено от звуков сигнал и отсъобщението "Аномалия по системата
ABS" на многофункционалния екран.
Консултирайте се със сервиз на PEUGEOT.
Индикатор на системата за динамичен контрол на
стабилността (ESP/ASR)
Светва за 3 секунди при всяко запалване на двигателя.
Автомобил в движение, ако индикаторът продължава да свети или светне при
работещ двигател, той е придружен от звуков сигнал и от съобщението "ESP/ASR не
работи" на многофункционалния екран; консултирайте се със Сервиз на PEUGEOT.
Индикатор за предварително загряване на дизелов двигател
Светва при подаването на контакт.
Изчакайте неговото загасване преди да задействате стартера.
Индикатор за наличие на вода в горивния филтър
(според държавата)
Светването на този индикатор е придружено от звуков сигнал и съобщението "Наличие на вода в горивния филтър" на
многофункционалния екран.
Опасност от повреда на инжекционната система.
Консултирайте се незабавно със сервиз на PEUGEOT. Индикатор за автодиагностика на двигателя
Светва при всяко подаване на контакт.
Индикаторът за запушване на филтъра за твърди частици е съчетан с
индикатора за автодиагностика на двигателя.
Светването му при работещ двигател, придружено от звуков сигнал и от
съобщението на многофункционалния екран. - "Аномалия на системата против замърсяване" , показва наличието на
повреда по системата против замърсяване.
- "Минимално ниво на добавката към горивото" или "Риск от запушване на
филтъра за твърди частици" , показва повреда на филтъра за твърди частици
(дължаща се на условията на изключително продължително градско движение
: ниска скорост, продължителни задръствания, ...). За да се възстанови
филтъра, препоръчва се при първа възможност и когато пътните условия го
позволяват да се шофира със скорост от 60 км/ч или по-висока, поне за пет
минути (или до угасване на датчика). Ако датчикът продължава да свети,
консултирайте се със сервиз PEUGEOT.
Мигането на индикатора, при работещ двигател, придружен от звуков сигнал исъобщението "Повреда на катализатора" на многофункционалния екран, показва
наличието на повреда в инжекционната система или системата за запалване. Съществува
риск от разрушаване на катализатора (единствено при бензинов двигател).
Консултирайте се бързо със сервиз на PEUGEOT.
КОНТРОЛ ПРИ ДВИЖЕНИЕ 31

14-04-2003
Индикатор за неутрализиране на въздушната възглавница
на пътника до водача
Светването на този индикатор е придружено от звуков сигнал и съобщението "Неутрализиране на пътническата въздушна
възглавница" на многофункционалния екран.
Ако въздушната възглавница за пътника на предната седалка е неутрализирана,
индикаторът светва при подаването на контакт и продължава да свети.
Във всички случаи, ако индикаторът свети се консултирайте със сервиз на PEUGEOT.
Индикатор за незакопчан колан
При работещ двигател индикаторът светва, когато водачът не е
закопчал своя колан.
Индикатор за минимално ниво на горивото
Индикаторът светва при подаване на контакт за три секунди.
Светването на този индикатор, работещ двигател, е
придружен от звуков сигнал и от съобщението "Ниско ниво на горивото"
на многофункционалния екран.
От момента на светване на индикатора, Ви остава гориво за около 50 км
пробег (вместимостта на резервоара е около 60 литра). Неговото мигане е
сигнал за повреда на устройството за измерване нивото на горивото.
Консултирайте се със сервиз на PEUGEOT. Индикатор за въздушни възглавници
Индикаторът свети в продължение на няколко секунди при
включване на двигателя.
Светването на този индикатор, при включен двигател е
придружено от звуков сигнал и съобщение "Аномалия въздушна
възглавница - Airbag" на многофункционалния екран, посочващ:
- повреда по предните въздушни възглавници, или
- повреда по страничните въздушни възглавници и тип завеса.
Консултирайте се с Вашия сервиз на PEUGEOT.
Индикатор за температурата
на охладителната течност
Стрелка в зона A- температурата е
нормална.
Стрелка в зона B- температурата е
много висока. Централният сигнал за
тревога STOPмига, придружен от
звуков сигнал и съобщението
"Висока температура на
двигателя" на многофункционалния
екран.
Спирането е задължително.Внимание: изчакайте охлаждането
на двигателя, за да допълните нивото.
Охладителната система е под
налягане.
За избягване на рискове от изгаряне,
отвъртете капачката на два оборота,
за да освободите налягането.
Когато налягането спадне, свалете
капачката и допълнете нивото.
Консултирайте се със сервиз на
PEUGEOT.
КОНТРОЛ ПРИ ДВИЖЕНИЕ
32

14-04-2003

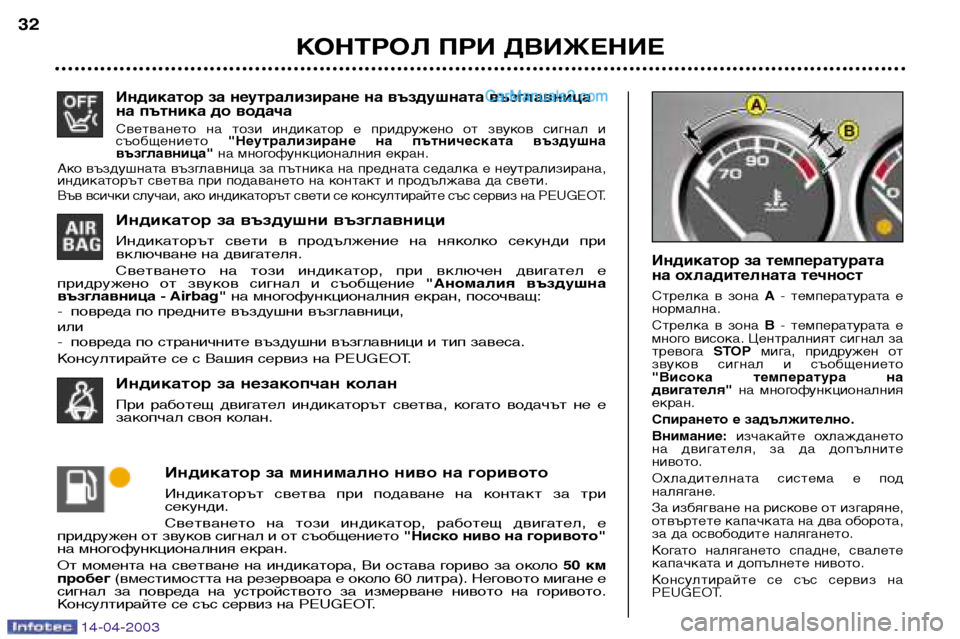

Индикатор за неутрализиране на въздушната възглавница
на пътника до водача
Светването на този индикатор е придружено от звуков сигнал и съобщението "Неутрализиране на пътническата въздушна
възглавница" на многофункционалния екран.
Ако въздушната възглавница за пътника на предната седалка е неутрализирана,
индикаторът светва при подаването на контакт и продължава да свети.
Във всички случаи, ако индикаторът свети се консултирайте със сервиз на PEUGEOT.
Индикатор за незакопчан колан
При работещ двигател индикаторът светва, когато водачът не е
закопчал своя колан.
Индикатор за минимално ниво на горивото
Индикаторът светва при подаване на контакт за три секунди.
Светването на този индикатор, работещ двигател, е
придружен от звуков сигнал и от съобщението "Ниско ниво на горивото"
на многофункционалния екран.
От момента на светване на индикатора, Ви остава гориво за около 50 км
пробег (вместимостта на резервоара е около 60 литра). Неговото мигане е
сигнал за повреда на устройството за измерване нивото на горивото.
Консултирайте се със сервиз на PEUGEOT. Индикатор за въздушни възглавници
Индикаторът свети в продължение на няколко секунди при
включване на двигателя.
Светването на този индикатор, при включен двигател е
придружено от звуков сигнал и съобщение "Аномалия въздушна
възглавница - Airbag" на многофункционалния екран, посочващ:
- повреда по предните въздушни възглавници, или
- повреда по страничните въздушни възглавници и тип завеса.
Консултирайте се с Вашия сервиз на PEUGEOT.
Индикатор за температурата
на охладителната течност
Стрелка в зона A- температурата е
нормална.
Стрелка в зона B- температурата е
много висока. Централният сигнал за
тревога STOPмига, придружен от
звуков сигнал и съобщението
"Висока температура на
двигателя" на многофункционалния
екран.
Спирането е задължително.Внимание: изчакайте охлаждането
на двигателя, за да допълните нивото.
Охладителната система е под
налягане.
За избягване на рискове от изгаряне,
отвъртете капачката на два оборота,
за да освободите налягането.
Когато налягането спадне, свалете
капачката и допълнете нивото.
Консултирайте се със сервиз на
PEUGEOT.
КОНТРОЛ ПРИ ДВИЖЕНИЕ
32

Индикатор "СПОРТ"
Той светва при избиране на програма "СПОРТ"на автоматичната скоростна кутия.
Индикатор "СНЯГ"
Той светва при избиране на програма "СНЯГ"
на автоматичната скоростна кутия.
Park
(Паркиране)
Reverse (Заден ход)
Neutral (Мъртва точка)
Drive (Движение)
Механичен режим: Избрана 1-а скорост
Избрана 2-а скорост
Избрана 3-та скорост
Избрана 4-та скорост
КОНТРОЛ ПРИ ДВИЖЕНИЕ 33
Екран показващ избраното положение на скоростния
лост при автоматична скоростна кутияИндикатори на автоматичната скоростнакутия
14-04-2003

14-04-2003
Екран разположен на бордното табло
След подаване на контакт, той последователно осигурява три функции:
- индикатор за поддръжка (виж съответната глава),
- индикатор за ниво на маслото в двигателя,
- брояч на километри (общ и дневен брояч).Забележка:Общият и дневният брой изминати километри се изписват на
екрана за около 30 секунди, при спиране на двигателя, при отваряне на
вратата на водача, както и при отключване и заключване на автомобила.
Индикатор за ниво на маслото в двигателя
При включване на двигателя, нивото на маслото се изписва за около
10 секунди на екрана, след информацията за поддръжка.
Излишък на масло
Мигането показва излишък на масло, който може да доведе
до повреди по двигателя.
Ако излишъкът на масло е потвърден след проверка с пръчката
за ръчно измерване на нивото на маслото, незабавно се
консултирайте със Сервиз от Мрежата на PEUGEOT.
Недостиг на маслоМигането показва недостиг на масло, който може да доведе
до повреди по двигателя.
Ако излишъкът на масло е потвърден след проверка с
пръчката за ръчно измерване на нивото на маслото,
задължително долейте масло.
Неправилно измерване на нивото на маслото
Проверете нивото на маслото с пръчката за ръчно измерване.
Ако установите, че нивото на маслото е нормално, то мигането
показва наистина неправилно отчитане на нивото на маслото от
измервателната сонда.
Консултирайте се със сервиз на PEUGEOT. Реостат на
осветлението
При включени
светлини натиснете
бутона, за да
промените силата
на осветлението на
мястото на водача. Когато
осветлението достигне минимума
(или максимума, отпуснете бутона
и след това натиснете отново, за
да го засилите (или намалите).
Щом осветлението достигне
необходимото ниво, отпуснете
бутона.
Бутон за нулиране
на дневния брояч
на километри
При подаден контакт
натиснете бутона.
КОНТРОЛ ПРИ ДВИЖЕНИЕ
34
Проверката на нивото на маслото с ръчната пръчка за измерване е валидно само
при спрян на хоризонтален терен автомобил и двигател спрян от поне 10 минути.

14-04-2003
ПОДРОБНО ЗА ВАШЕТО PEUGEOT 307 SW35
МНОГОФУНКЦИОНАЛНИ
ЕКРАНИ Представяне
Монохромен екран B
Той позволява да се получи
информация за:
- часа,
-датата,
- външната температура
(символът °Cмига при опасност
от заледяване),
- дисплей на радиото,
- контрол на отварянията(врати, капак на двигателя,...),
- временно изписаните предупредителни съобщения
(напр.: "Аномалия при
зареждане на акумулатора")
или информационни съобщения
(напр.: "Пътническа възд.
възглавница неутрализирана")
могат да бъдат изтрити чрез
натискане на бутон 1или 2,
- бордови компютър (виж съответния раздел).Монохромен екран CT и цветен
екран DT
Тези две системи се управляват от
клавиатурата на радиотелефон RT3
и/или от дистанионното управление
раположено до скоростния лост.
Те позволяват да се проследят
следните параметри на екрана:
- часа,
-датата,
- външната температура (в случай на опасност от заледяване, вие сте
предупредени от съобщение),
- изписвания на различните аудио режими (радио, CD,...),
- изписвания на телематичните системи (телефон, услуги,...),
- контрол на отварянията (врати, капак на двигателя,...),
- временните предупредителни съобщения (напр.: "Слабо ниво на
горивото") и на състоянието на
функциите на автомобила (напр.:
"Пътническа възд. възглавница
неутрализирана"),
-
изписванията на бордовия компютър (виж съответния раздел),
- изписванията на навигационната система (виж съответния раздел).
Забележка: за да използвате всички
функции на вашата система вие
разполагате с два CD-Rom: един
"Конфигурация", съдържащ програмата
и различните езици за писмените и
гласови съобщения ; другия "Навигация",
съдържащ картографските данни за
вградената система за насочване.
Монохромен екран CT
Общо меню
Натиснете бутон "MENU", за да
достигнете до общото меню и да
изберете една от следващите:
- навигация - водене (виж глава "Навигационна система"),
- бордови компютър (виж съответната глава),
- тел. указател (виж глава "Радиотелефон RT3"),
- телематика (виж глава "Радиотелефон RT3"),
- конфигурация (виж съответната глава).
