2003 Peugeot 307 SW Ръководство за експлоатация (in Bulgarian)

14-04-2003
Особености свързани с
алуминиевите джанти
Капачета на болтовете
Болтовете на алуминиевите
джанти са покрити със специални
хромирани капачета.
Свалете ги с помощта на
инструмент 6преди да отвиете
болтовете. Монтиране на резервната гума
Ако Вашият автомобил има
резервна гума с обикновенна
джанта, при нейното поставяне енормално
, при затягане на
болтовете, да се получи
несъвпадение с джантата, затова
трябва да я затегнете докрай.
Закрепянето на резервната гума е
осигурено от специалната форма
на болтовете.
Монтиране на гуми за сняг
Ако монтирате гуми за сняг с
обикновени джанти, трябвазадължително да се сдобиете
със специфични болтове, които се
продават в магазините на марката
Peugeot. Болтове против кражба*
Ако Вашите гуми са оборудвани с
болтове против кражба (по един
на всяка гума), трябва преди
отвиването на този болт със
специалния накрайник (скрит в
жабката) и ключа
1, да свалите
хромираното капаче с помощта на
инструмент 6.
Забележка: много внимателно си
запишете номера гравиран върху
накрайника на втулката. В случай
на кражба той ще ви послужи за
получаването на втори екземпляр
от тези болтове.
* Според модификацията и страната.
ПОЛЕЗНА ИНФОРМАЦИЯ
144

14-04-2003

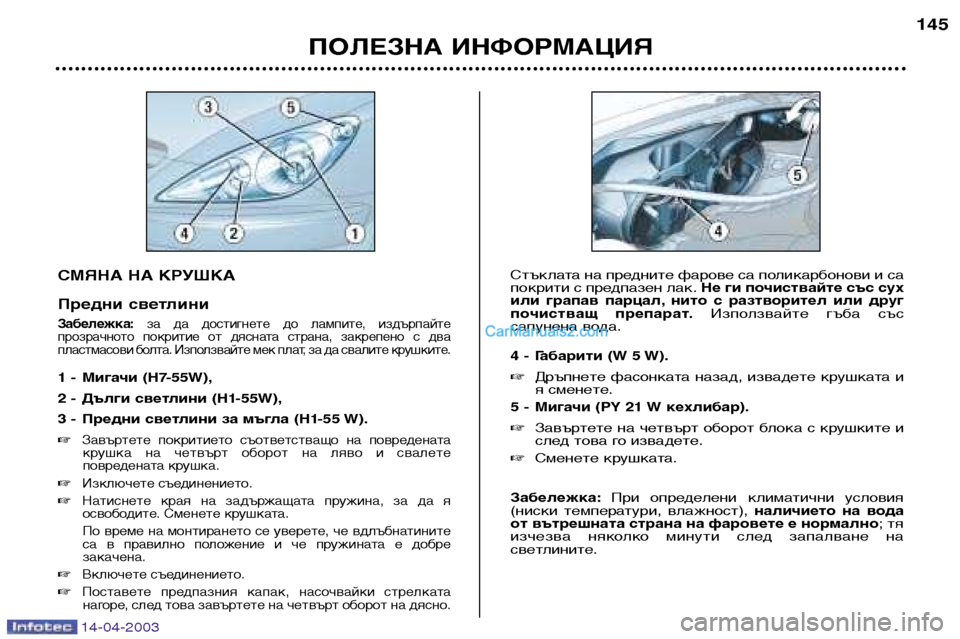

СМЯНА НА КРУШКА
Предни светлини
Забележка:за да достигнете до лампите, издърпайте
прозрачното покритие от дясната страна, закрепено с два
пластмасови болта. Използвайте мек плат, за да свалите крушките.
1 - Мигачи (H7-55W),
2 - Дълги светлини (H1-55W),
3 - Предни светлини за мъгла (H1-55 W).
 Завъртете покритието съответстващо на повредената
крушка на четвърт оборот на ляво и свалете
повредената крушка.
 Изключете съединението.
 Натиснете края на задържащата пружина, за да я
освободите. Сменете крушката.
По време на монтирането се уверете, че вдлъбнатините
са в правилно положение и че пружината е добрезакачена.
 Включете съединението.
 Поставете предпазния капак, насочвайки стрелката
нагоре, след това завъртете на четвърт оборот на дясно.
Стъклата на предните фарове са поликарбонови и са
покрити с предпазен лак. Не ги почиствайте със сух
или грапав парцал, нито с разтворител или друг
почистващ препарат. Използвайте гъба със
сапунена вода.
4 - Г абарити (W 5 W).
 Дръпнете фасонката назад, извадете крушката и
я сменете.
5 - Мигачи (PY 21 W кехлибар).  Завъртете на четвърт оборот блока с крушките и
след това го извадете.
 Сменете крушката.
Забележка: При определени климатични условия
(ниски температури, влажност), наличието на вода
от вътрешната страна на фаровете е нормално ; тя
изчезва няколко минути след запалване на
светлините.
ПОЛЕЗНА ИНФОРМАЦИЯ 145

14-04-2003
Мигачи (WY 5 W кехлибар). Изместете напред покритието
и освободете блока.
 Задръжте съединението и
завъртете на четвърт оборот
прозрачното покритие.
 Сменете крушка.
ПОЛЕЗНА ИНФОРМАЦИЯ
146
Крушките с кехлибарен
цвят (пътепоказатели и
мигачи), трябва да
се сменят с крушки със
същите характеристики и цвят.

14-04-2003
ПОЛЕЗНА ИНФОРМАЦИЯ147

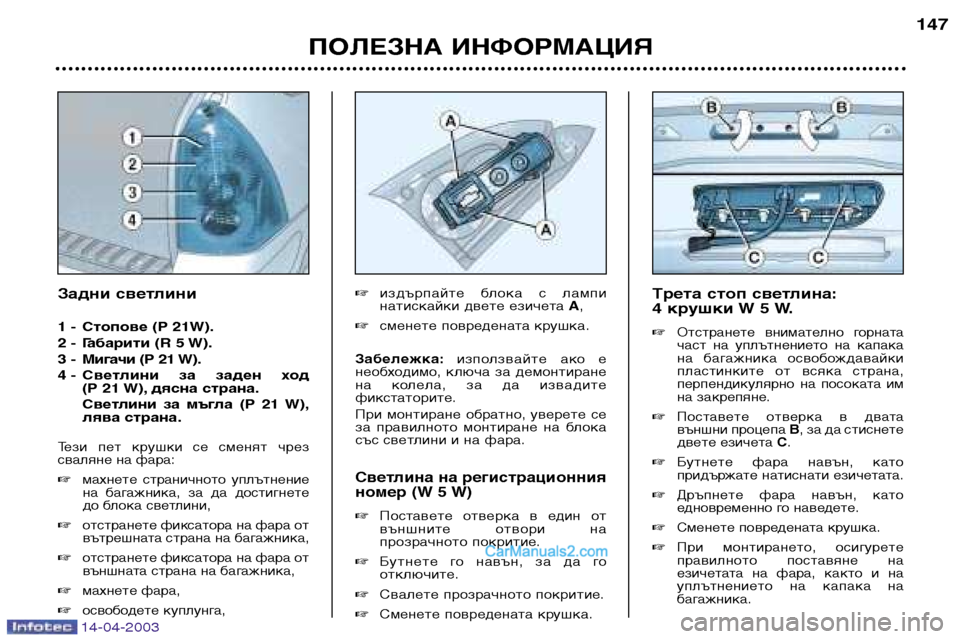

Трета стоп светлина:
4 крушки W 5 W.
 Отстранете внимателно горната
част на уплътнението на капака
на багажника освобождавайки
пластинките от всяка страна,
перпендикулярно на посоката им
на закрепяне.
 Поставете отверка в двата
външни процепа B, за да стиснете
двете езичета C.
 Бутнете фара навън, като
придържате натиснати езичетата.
 Дръпнете фара навън, като
едновременно го наведете.
 Сменете повредената крушка.
 При монтирането, осигурете
правилното поставяне на
езичетата на фара, както и на
уплътнението на капака на
багажника.
издърпайте блока с лампи
натискайки двете езичета А,
 сменете повредената крушка.
Забележка: използвайте ако е
необходимо, ключа за демонтиране
на колела, за да извадите
фикстаторите.
При монтиране обратно, уверете се
за правилното монтиране на блока
със светлини и на фара.
Светлина на регистрационния
номер (W 5 W)
 Поставете отверка в един от
външните отвори на
прозрачното покритие.
 Бутнете го навън, за да го
отключите.
 Свалете прозрачното покритие.
 Сменете повредената крушка.
Задни светлини
1 - Стопове (P 21W).
2 - Г абарити (R 5 W).
3 - Мигачи (P 21 W).
4 - Светлини за заден ход (P 21 W), дясна страна.
Светлини за мъгла (P 21 W),
лява страна.
Тези пет крушки се сменят чрез
сваляне на фара:  махнете страничното уплътнение
на багажника, за да достигнете
до блока светлини,
отстранете фиксатора на фара от
вътрешната страна на багажника,
отстранете фиксатора на фара от
външната страна на багажника,
махнете фара,
освободете куплунга,

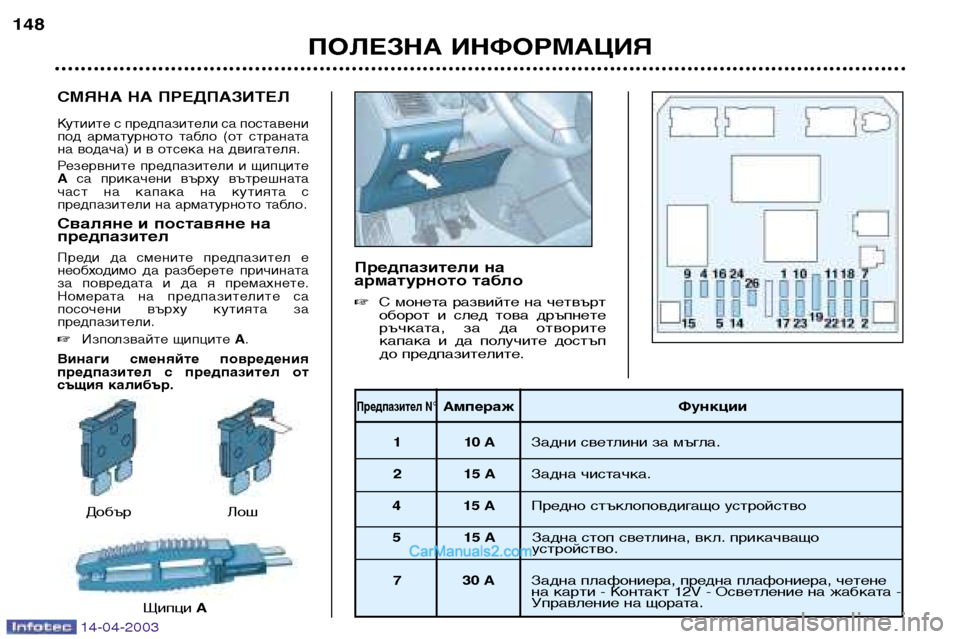

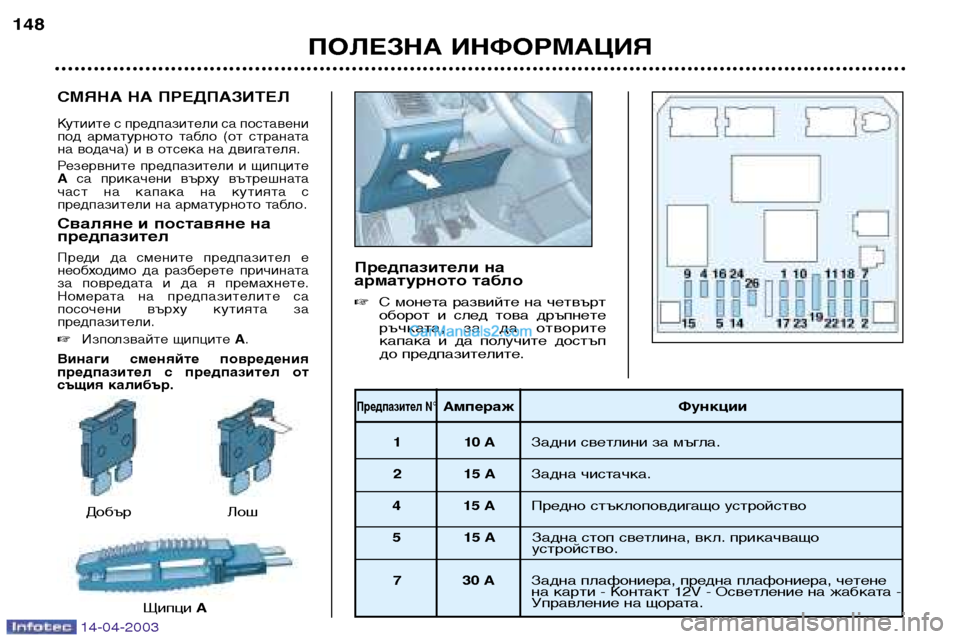

СМЯНА НА ПРЕДПАЗИТЕЛ
Кутиите с предпазители са поставени
под арматурното табло (от страната
на водача) и в отсека на двигателя.
Резервните предпазители и щипците Aса прикачени върху вътрешната
част на капака на кутията с
предпазители на арматурното табло.
Сваляне и поставяне напредпазител
Преди да смените предпазител е
необходимо да разберете причината
за повредата и да я премахнете.
Номерата на предпазителите са
посочени върху кутията за
предпазители.  Използвайте щипците A.
Винаги сменяйте повредения
предпазител с предпазител от
същия калибър.Предпазители на
арматурното табло  С монета развийте на четвърт
оборот и след това дръпнете
ръчката, за да отворите
капака и да получите достъп
до предпазителите.
ПОЛЕЗНА ИНФОРМАЦИЯ
148
Предпазител N°Ампераж Функции
11 0 A Задни светлини за мъгла.
21 5 A Задна чистачка.
41 5 A Предно стъклоповдигащо устройство
51 5 A Задна стоп светлина, вкл. прикачващо
устройство.
7 30 A Задна плафониера, предна плафониера, четене
на карти - Контакт 12V - Осветление на жабката -
Управление на щората.
Добър
ЩипциAЛош
14-04-2003

14-04-2003

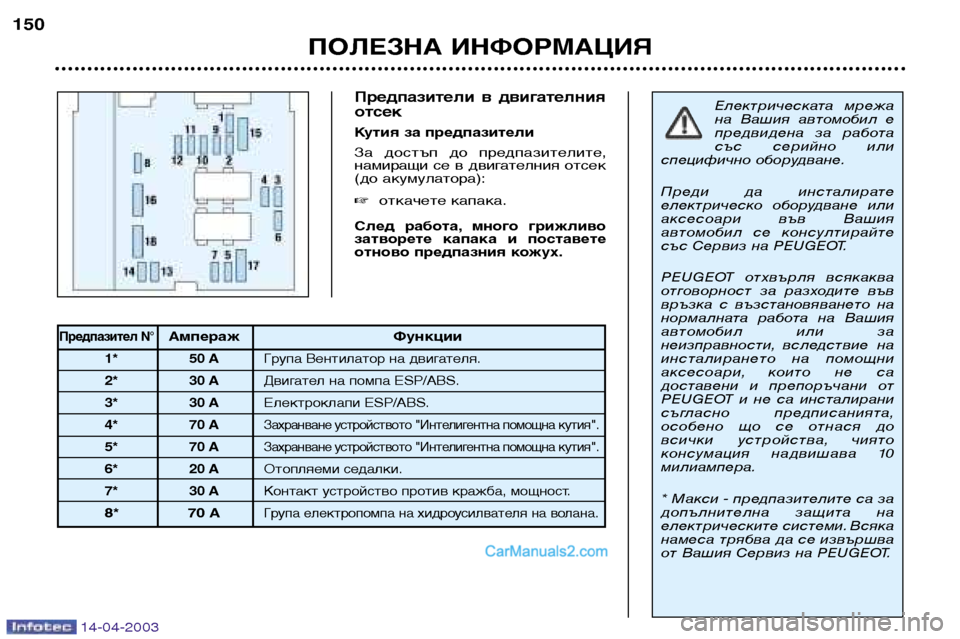

Предпазители в двигателния отсек
Кутия за предпазители
За достъп до предпазителите,
намиращи се в двигателния отсек
(до акумулатора): откачете капака.
След работа, много грижливо
затворете капака и поставете
отново предпазния кожух.
ПОЛЕЗНА ИНФОРМАЦИЯ
150
Електрическата мрежа
на Вашия автомобил е
предвидена за работа
със серийно или
специфично оборудване.
Преди да инсталирате
електрическо оборудване или
аксесоари във Вашия
автомобил се консултирайте
със Сервиз на PEUGEOT.
PEUGEOT отхвърля всякаква
отговорност за разходите във
връзка с възстановяването на
нормалната работа на Вашия
автомобил или за
неизправности, вследствие на
инсталирането на помощни
аксесоари, които не са
доставени и препоръчани от
PEUGEOT и не са инсталирани
съгласно предписанията,
особено що се отнася до
всички устройства, чиято
консумация надвишава 10
милиампера.
* Макси - предпазителите са за
допълнителна защита на
електрическите системи. Всяка
намеса трябва да се извършва
от Вашия Сервиз на PEUGEOT.
Предпазител N°Ампераж Функции
1* 50 A Група Вентилатор на двигателя.
2* 30 A Двигател на помпа ESP/ABS.
3* 30 A Електроклапи ESP/ABS.
4* 70 A
Захранване устройството "Интелигентна помощна кутия".
5* 70 AЗахранване устройството "Интелигентна помощна кутия".
6* 20 A Отопляеми седалки.
7* 30 A Контакт устройство против кражба, мощност.
8* 70 AГрупа електропомпа на хидроусилвателя на волана.

14-04-2003
ПОЛЕЗНА ИНФОРМАЦИЯ151
Предпазител N°Ампераж
Функции
110 A Управление светлини за заден ход при автоматична скоростна кутия - Управление реле за
възпрепятстване на включването на автоматичната скоростна кутия - Управление светлини за заден ход
механична скоростна кутия - Датчик за скорост на автомобила - Сонда за наличие на вода в горивото.
21 5 A Електроклапа канистер - Помпа за гориво.
31 0 A Компютър сервоуправление - Компютър ABS или ESP.
41 0 A Компютър инжекцион - Команда реле група вентилатор на двигателя - Команда реле допълнително
отопление - Компютър автоматична скоростна кутия - Последователна команда автоматична скоростна
кутия - Реле заключване автоматична скоростна кутия.
51 5 A Компютър филтър за твърди частици.
61 5 A Предни светлини за мъгла.
72 0 A Помпа устройство за миене на фарове.
82 0 A
Команда реле група вентилатор на двигателя - Захранване компютър двигател - Помпа инжекцион (Дизел).
91 5 A Ляв фар къси светлини.
10 15 A Десен фар къси светлини.
11 10 A Десен фар дълги светлини.
12 10 A Ляв фар дълги светлини.
13 15 A Звуков сигнал.
14 10 A Помпи предно и задно стъкломиялно устройство.
15 30 A Кислородни сонди - Електроклапа рециклиране на отработени газове - Намотка запалване - Регулатор
високо налягане гориво - Захранване инжектори (бензин) - Група за предварително загряване на
двигателя - Измервател на дебита на въздуха (Дизел) - Помпа инжекцион (Дизел) - Подгревател на
гориво.
16 30 A Въздушна помпа бензинов двигател с автоматична скоростна кутия.
17 30 A Бавна/бърза скорост на предна чистачка.
18 40 A Импулсен модулатор климатик.

СМЯНА НА ПРЕДПАЗИТЕЛ
Кутиите с предпазители са поставени
под арматурното табло (от страната
на водача) и в отсека на двигателя.
Резервните предпазители и щипците Aса прикачени върху вътрешната
част на капака на кутията с
предпазители на арматурното табло.
Сваляне и поставяне напредпазител
Преди да смените предпазител е
необходимо да разберете причината
за повредата и да я премахнете.
Номерата на предпазителите са
посочени върху кутията за
предпазители.  Използвайте щипците A.
Винаги сменяйте повредения
предпазител с предпазител от
същия калибър.Предпазители на
арматурното табло  С монета развийте на четвърт
оборот и след това дръпнете
ръчката, за да отворите
капака и да получите достъп
до предпазителите.
ПОЛЕЗНА ИНФОРМАЦИЯ
148
Предпазител N°Ампераж Функции
11 0 A Задни светлини за мъгла.
21 5 A Задна чистачка.
41 5 A Предно стъклоповдигащо устройство
51 5 A Задна стоп светлина, вкл. прикачващо
устройство.
7 30 A Задна плафониера, предна плафониера, четене
на карти - Контакт 12V - Осветление на жабката -
Управление на щората.
Добър
ЩипциAЛош
14-04-2003
