2003 Peugeot 206 CC Instrukcja Obsługi (in Polish)

30-06-2003
PRZEGLĄDY PEUGEOT19
CECHY SZCZEGÓLNE
Niektóre zespoły o podstawowym znaczeniu w Państwa pojeździe podlegają szczególnym kontrolom.
Płyn hamulcowy wymienia się co 60 000 km lub co 2 lata.
Filtr kabiny musi być kontrolowany przy każdej wizyciew sieci PEUGEOT (wizyty między przeglądami i przeglądy).
Pasek rozrządu : skontaktować się z ASO PEUGEOT.
Uwaga : płyn chłodzący silnika nie wymaga wymiany.
Szczególne warunki eksploatacji
W przypadku eksploatacji pojazdu w pewnych szczególnie trudnych warunkach : - Jazda "od drzwi do drzwi".
- Jazda miejska.
- Krótkie przejazdy na zimnym silniku, przy niskiej temperaturze otoczenia.
Lub w przypadku dłuższej eksploatacji w następujących warunkach : - Kraje gorące z temperaturami często przekraczającymi +30 °C.
- Kraje zimne z temperaturami często poniżej –15 °C.
- Kraje o dużym zapyleniu powietrza.
- Kraje oferujące oleje i paliwa niezgodne z zaleceniami producenta.
W takich przypadkach konieczne jest stosowanie planu obsługi w "warunkach szczególnych", zawierającego skrócone
przebiegi między przeglądami : - Co 20 000 km lub raz w roku.

30-06-2003
PRZEGLĄDY PEUGEOT
20
SYGNALIZATOR CZYNNOŚCI OBSŁUGOWYCH
Informuje o wielkości przebiegu, po którym
powinien nastąpić przegląd techniczny,
zgodnie z planem obsługi. Działanie
Z chwilą włączenia zapłonu i przez
następne 5 sekund zapala się znak klucza
symbolizującego czynności obsługowe, a
wyświetlacz licznika kilometrów podaje (w
zaokrągleniu) ilość kilometrów pozostałych
do następnego przeglądu. Przykład:
pozostało 4 800 km do przeje-
chania przed dokonaniem następnego przeglądu.
Z chwilą włączenia zapłonu i przez
następne 5 sekund wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik
kilometrów zaczyna swoje normalne
działanie, a wyświetlacz wskazuje
przebieg całkowity lub dzienny.
Jeśli przebieg pozostający do
następnego przeglądu jest mniejszy
niż 1 000 km. Przykład: pozostało 900 km do przeje-
chania przed wykonaniem następnego przeglądu.
Z chwilą włączenia zapłonu i przez
następne 5 sekund wyświetlacz wskazuje:
Po 5 sekundach od włączenia zapłonu
licznik kilometrów zaczyna swoje
normalne działanie, a znak klucza
pozostaje zapalony.
Sygnalizuje on, że należy przewidzieć
wykonanie wkrótce przeglądu.
Wyświetlacz wskazuje przebieg
całkowity lub dzienny.
Przebieg między przeglądami
został przekroczony.
Z chwilą włączenia zapłonu i przez
następne 5 sekund miga znak klucza
i wyświetlenie ilości kilometrów po
przekroczonym przebiegu. Przykład: przebieg do przeglądu
został przekroczony o 300 km.
Przegląd Waszego pojazdu musi być
wykonany bardzo szybko.
Z chwilą włączenia zapłonu i przez
następne 5 sekund wyświetlaczwskazuje:
Po 5 sekundach od włączenia zapłonu
licznik kilometrów zaczyna swoje
działanie, a znak klucza pozostaje
zapalony. Wyświetlacz wskazuje prze-
bieg całkowity lub dzienny.

30-06-2003
PRZEGLĄDY PEUGEOT21
Wyzerowanie sygnalizatora
czynności obsługowych
ASO PEUGEOT wykonuje tę operację
po każdym przeglądzie.
Tym niemniej, jeżeli dokonujecie
Państwo przeglądu sami, należy prze-
prowadzić następującą procedurę
wyzerowania :
- wyłączyć zapłon,
- wcisnąć przycisk 1i przytrzymać
go w tej pozycji,
- włączyć zapłon.
Na wyświetlaczu, przez 10 sekund
odliczana jest do tyłu ilość kilome-
trów do następnego przeglądu,
- przytrzymać wciśnięty przycisk 1
przez 10 sekund.
Wyświetlacz wskazuje [= 0], a znak
klucza obsługowego gaśnie.

30-06-2003
PRZEGLĄDY PEUGEOT
22
POZIOMY PRZEGLĄDÓW
Każdy pojazd posiada własny cykl obsługowy, określony przez Producenta w zależności od parametrów technicznych.
Na cykl składają się na przemian 2 poziomy A i C, wizyty między przeglądami oraz kilka dodatkowych operacji charakte-
rystycznych dla Waszego pojazdu; odnoszą się one do poszczególnych etapów użytkowania Waszego samochodu.
Przedstawiciel marki wskaże Wam poziom i charakter najbliższego przeglądu podczas Przeglądu Gwarancyjnego,
a następnie przy każdym przeglądzie.
Wizyta między przeglądami
zintegrowna ze zryczałtowa-
nymi przeglądami.
Przy wymianie oleju stosowany jest
olej na bazie syntetycznej, co najmniej
10W40 .
Może być również stosowany olej energooszczędny 5W30 lub olej synte-
tyczny 5W40 .
Szczególne warunki użytkowania (patrz odpowiedni rozdział).
* Spełniony jeden z warunków. CYKL OBSŁUGOWY WASZEGO 206 CC
Przegląd co 30 000 km lub co 2 lata
120 000 150 000 180 000 210 000 240 000 PRZEBIEG 30 000 60 000 90 000
Przegląd gwarancyjny przy 10 000 km lub po 6 miesiącach*
Konieczny do zachowania gwarancji umownej.

30-06-2003
PRZEGLĄDY PEUGEOT23
-
Wymiana oleju silnika.
Poziom
Czynności Opis czynnościPrzegląd GwarancyjnyACWizyta między przeglądami
- Filtr oleju.- Filtr paliwa*.- Wkład filtru powietrza.- Świece zapłonowe.
- Olej silnika (kontrola+uzupełnienie).- Olej ręcznej skrzyni biegów (kontrola+uzupełnienie).- Akumulator (kontrola+uzupełnienie) jeśli korek odkręcany.- Płynu spryskiwacza przedniego (kontrola+uzupełnienie).- Płynu chłodzący silnik (kontrola+uzupełnienie).- Płynu hamulcowego (kontrola+uzupełnienie).- Płynu wspomagania układu kierowniczego (kontrola+uzupełnienie zaleznie od wyposażenia).
- Działanie świateł, oświetlenia, sygnalizacji.- Stan szyb, szyb reflektorów, świateł i lusterek.- Sygnał dźwiękowy.- Dysze spryskiwacza.- Stan piór wycieraczek.- Stan i naprężenie paska osprzętu.- Skuteczność hamulca postojowego.- Szczelność i stan układów hydraulicznych (przewody i obudowy).- Stanu uszczelek gumowych.- Klocków hamulcowych. o- Stanu luzów, piast, przegubów, łożysk, łączników elastycznych.- Szczelności amortyzatorów.- Zużycia okładzin tylnych.- Stanu opon z korektą ciśnienia (w tym koła zapasowego).- Czystości spalin zgodnie z obowiązującymi przepisami. - Filtr kabiny (zależnie od wyposażenia).o- Kontrola wzrokowa całego pojazdu przez specjalistę marki.
- Pojazd zastępczy.


Wszystkie warunki jazdy.oJeżeli warunki szczególne. * Zależnie od kraju przeznaczenia.
WYMIANA OLEJU
WYMIANA
POZIOM
KONTROLA USŁUGI*
PRÓBA DROGOWA
PRZEGLĄDY PEUGEOT POZIOM A i C ORAZ WIZYTA MIĘDZY PRZEGLĄDAMI

30-06-2003
24
BENZYNABENZYNA
(1) Minimalny poziom jakości oleju: Dla silnika benzynowego: ACEA A3 i API SH/SJ.
ACEA = Zrzeszenie Europejskich Producentów Samochodów - API= Amerykański Instytut Ropy Naftowej.
Stosowanie oleju silnikowego nie spełniającego normy ACEA A3-B3 wymaga zastosowania przeglądów okresowych z zakresu „Warunków szczególnych" obejmujących skrócone okresy między przeglądami.
NAZWY HANDLOWE OLEJÓW SILNIKOWYCH ZALECANYCH W EUROPIE (1)

30-06-2003
PRZEGLĄDY PEUGEOT25
ZALECENIA DOTYCZĄCE
STOSOWANIA OLEJÓW
Oleje znajdujące się w tabeli obok,
są odpowiednie dla większości
warunków użytkowania.
Schemat określa zakres optymalnej
lepkości w zależności od temperatu-
ry eksploatacji.
Jest również możliwe wykorzystanie
olejów syntetycznych "wyższejjakości".
W przypadku braku oleju półsynte-
tycznego lub syntetycznego mogą
być używane oleje jakości API
SH/SJ przy zastosowaniu planu
obsługi w "warunkach szczególny-
ch", który przewiduje skrócone okre-
sy między przeglądami.
Nie wahajcie się Państwo zasięgnąć
porady w ASO PEUGEOT w celuzachowania przyjemności z eksploa-
tacji i optymalizacji kosztów obsługipojazdu.
W przypadku krajów spoza Europy
prosimy zwracać się do
lokalnego przedstawiciela
Automobiles PEUGEOT.
KONIECZNIE KONIECZNIE
Ręczna skrzynia ESSO GEAR OIL BV TOTAL TRANSMISSION BV
biegów
75W80 PR 9736.41 75W80
Automatyczna KONIECZNIE
skrzynia biegów ATF 4 HP20-AL4
PR 9736.22
Wspomaganie ESSO ATF D TOTAL FLUIDE AT42
kierownicy PR 9730.94
Płyn hamulcowy PEUGEOT DOT4
Płyn chłodzący
PROCOR TM108/GLYSANTIN G33 lub REVKOGEL 2000silnika KONIECZNIEZabezpieczenie –35 °C
Inne produkty homologowane

30-06-2003

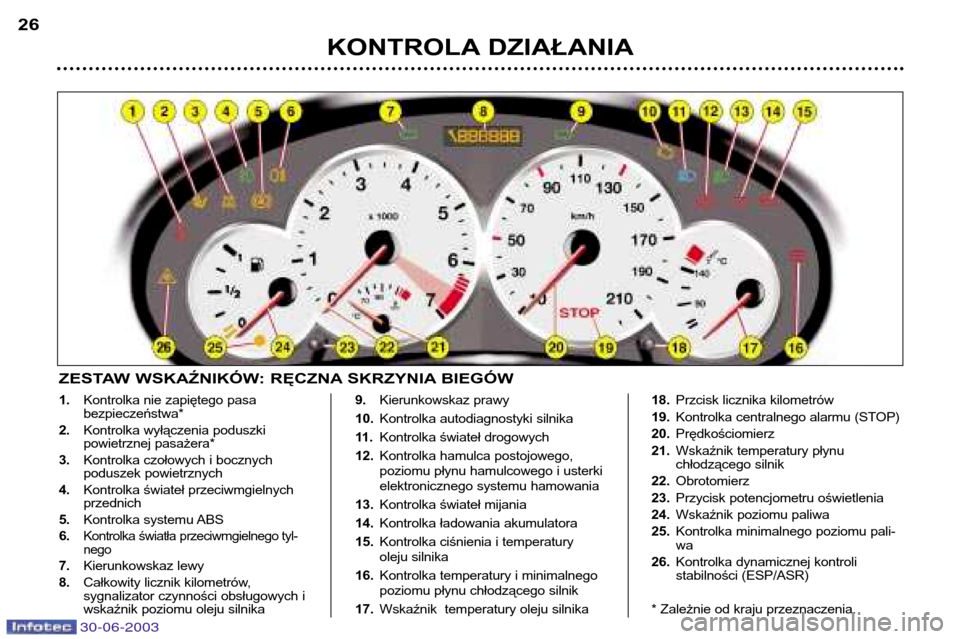

1. Kontrolka nie zapiętego pasa bezpieczeństwa*
2. Kontrolka wyłączenia poduszki
powietrznej pasażera*
3. Kontrolka czołowych i bocznych
poduszek powietrznych
4. Kontrolka świateł przeciwmgielnychprzednich
5. Kontrolka systemu ABS
6.
Kontrolka światła przeciwmgielnego tyl-nego
7. Kierunkowskaz lewy
8. Całkowity licznik kilometrów,
sygnalizator czynności obsługowych i
wskaźnik poziomu oleju silnika 9.
Kierunkowskaz prawy
10. Kontrolka autodiagnostyki silnika
11 . Kontrolka świateł drogowych
12. Kontrolka hamulca postojowego,
poziomu płynu hamulcowego i usterki
elektronicznego systemu hamowania
13. Kontrolka świateł mijania
14. Kontrolka ładowania akumulatora
15. Kontrolka ciśnienia i temperatury
oleju silnika
16. Kontrolka temperatury i minimalnego
poziomu płynu chłodzącego silnik
17. Wskaźnik temperatury oleju silnika 18.
Przcisk licznika kilometrów
19. Kontrolka centralnego alarmu (STOP)
20. Prędkościomierz
21. Wskaźnik temperatury płynu
chłodzącego silnik
22. Obrotomierz
23. Przycisk potencjometru oświetlenia
24. Wskaźnik poziomu paliwa
25. Kontrolka minimalnego poziomu pali-wa
26. Kontrolka dynamicznej kontroli
stabilności (ESP/ASR)
* Zależnie od kraju przeznaczenia.
KONTROLA DZIAŁANIA
26
ZESTAW WSKAŹNIKÓW: RĘCZNA SKRZYNIA BIEGÓW
