2003 Peugeot 206 CC Instrukcja Obsługi (in Polish)

30-06-2003
INFORMACJE PRAKTYCZNE
102
Ponowny montaż koła
Po założeniu koła na miejsce, należy wykonać wstępne dokręcenie śrub klu- czem 1.
 Złożyć podnośnik 3 i wysunąć go spod samochodu.
 Zablokować śruby koła kluczem 1.
 Założyć z powrotem kołpak zaczynając od otworu na zawór i wciskać
zaciśniętę dłonią.
Włożyć blokadę i podnośnik do pokrowca i schować do bagażnika.

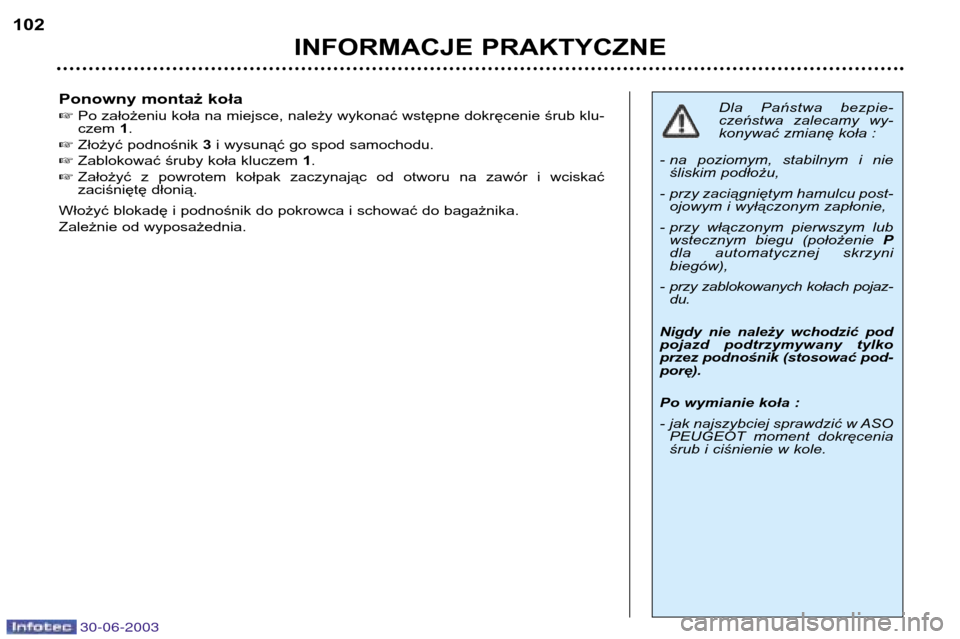

Zależnie od wyposażednia.Dla Państwa bezpie-
czeństwa zalecamy wy-
konywać zmianę koła :
- na poziomym, stabilnym i nie śliskim podłożu,
- przy zaciągniętym hamulcu post- ojowym i wyłączonym zapłonie,
- przy włączonym pierwszym lub wstecznym biegu (położenie P
dla automatycznej skrzynibiegów),
- przy zablokowanych kołach pojaz- du.
Nigdy nie n ależy wchodzić pod
pojazd podtrzymywany tylko
przez podnośnik (stosować pod-porę).
Po wymianie koła :
- jak najszybciej sprawdzić w ASO PEUGEOT moment dokręcenia
śrub i ciśnienie w kole.

30-06-2003
INFORMACJE PRAKTYCZNE103
CECHY SZCZEGÓLNE
FELG ALUMINIOWYCH
Nakładki na śruby
Śruby felg aluminiowych posiadają
chromowane nakładki.
Zdjąć nakładki przy pomocy żółtego narzędzia
4 przed przystąpieniem
do odkręcania śrub. Montaż koła zapasowego*
Jeśli Państwa pojazd wyposażony
jest w koło zapasowe z felgą sta-
lową, to podczas jego montażu
stwierdzicie, iż podkładki śrub nie
przylegają do felgi, co jest
normal-
nym efektem. Zamocowanie koła
zapasowego zapewnione jest jed-
nakże przez stożkowy docisk każdej
ze śrub.
Montaż opon zimowych
Jeśli zamierzacie Państwo zamon-
tować w Waszym pojeździe zimowe
opony na felgach stalowych, tokonieczne będzie użycie do tego
celu specjalnych śrub dostępnych w
sieci handlowej PEUGEOT.Śruby przeciwkradzieżowe kół*
W przypadku, gdy Państwa koła
zabezpieczone są śrubami przeciwkrad-
zieżowymi (po jednej na każde koło),
należy w pierwszej kolejności zdemonto-
wać przy pomocy narzędzia 4chromową
nakładkę, następnie plastikową osłonę,
a wreszcie odkręcić śrubę przy pomocy
jednej ze specjalistycznych tulei (które
zostały Państwu przekazane wraz z
pojazdem, kompletem kluczy i poufną
kartą kodową) i klucza do odkręcaniaśrub 1.
Uwaga : należy koniecznie starannie
zapisać numer wygrawerowany na
główce tulei śruby przeciwkradzieżowej.
Umożliwi to Państwu uzyskanie w sieci
handlowej zapasowych tulei śrub prze-ciwkradzieżowych.
* Zależnie od wersji i kraju przeznaczenia.

30-06-2003
INFORMACJE PRAKTYCZNE
104
- Pociągnąć za występ
Ado góry i wyciągnąć obudowę
zabezpieczającą.
- Odłączyć złącze.
- Wcisnąć dwie krawędzi zapięcia mocującego w celu wyciągnięcia. Wymienić uszkodzoną żarówkę.
- Podczas ponownego montażu, upewnić się co do poprawnego usytuowania bolców pozycjonujących oraz
poprawnego zablokowania zapięcia mocującego.
- Podłączyć złącze.
- Założyć z powrotem pokrywę zabezpieczającą.
WYMIANA ŻARÓWKI
Światła mijania / światła drogowe H7 55W Światła pozycyjne W5W
Przekręcić złącze tulejowe
Bo jedną czwartą obrotu i
wyciągnąć je.
Wymienić żarówkę.
Uwagi
- Żarówki dotykać tylko przez suchą szmatkę.
- Aby wymienić żarówkę w prawym reflektorze, należy najpierw zdemontować przewód napełniania zbiornika spryskiwacza.
- Możliwe jest parowanie reflektorów od wewnątrz. Ustąpi ono podczas ich używania.

30-06-2003
INFORMACJE PRAKTYCZNE105
Kierunkowskazy PY21W bursztynowe
Przekręcić złącze tulejowe
Co
jedną czwartą obrotu i wyciągnąć je.
Wymienić uszkodzoną żarówkę. Kierunkowskaz boczny
WY5W bursztynowy
Przesunąć obudowę w kierunku do
przodu lub do tyłu pojazdu i wyjąćzespół.
Przytrzymać złącze i obrócić obu-
dowę o jedną czwartą obrotu.
Wymienić żarówkę.
PEUGEOT zaleca stoso-
wanie arówek H7
następujących marek:
- GE / TUNGSRAM,
- PHILIPS,
- OSRAM,
aby uniknąć uszkodzenia reflek-
torów.
Żarówki te spełniają wymagania
dotyczące emisji nadfioletu
konieczne do prawidłowego
działania i niezawodności reflek-
torów.
Reflektory wyposażone są w
szybę z poliwęglanu pokrytą lakie-
rem ochronnym. Zdecydowanie
przeciwskazane jest ich czyszcze-
nie za pomocą suchej lub szorst-
kiej szmatki lub też przy użyciu
detergentów i rozpuszczalników.
Należy stosować miękką i wil-
gotną szmatkę.

30-06-2003
INFORMACJE PRAKTYCZNE
106

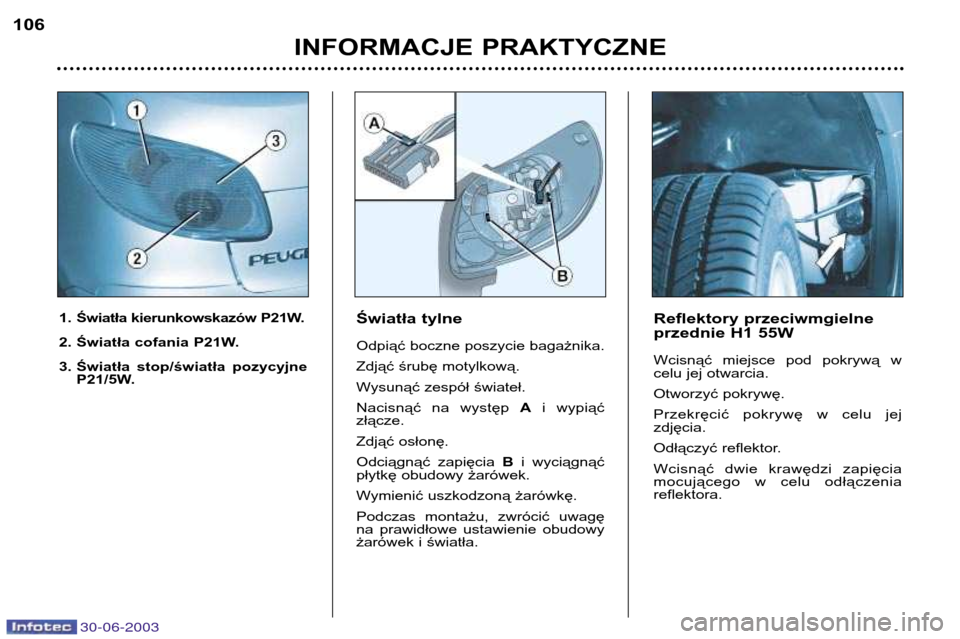

Światła tylne
Odpiąć boczne poszycie bagażnika.
Zdjąć śrubę motylkową.
Wysunąć zespół świateł.
Nacisnąć na występ
Ai wypiąć
złącze.
Zdjąć osłonę.
Odciągnąć zapięcia Bi wyciągnąć
płytkę obudowy żarówek.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić uwagę
na prawidłowe ustawienie obudowy
żarówek i światła.
1. Światła kierunkowskazów P21W.
2. Światła cofania P21W.
3. Światła stop/światła pozycyjne
P21/5W.Reflektory przeciwmgielne
przednie H1 55W
Wcisnąć miejsce pod pokrywą w
celu jej otwarcia.
Otworzyć pokrywę.
Przekręcić pokrywę w celu jej zdjęcia.
Odłączyć reflektor.
Wcisnąć dwie krawędzi zapięcia
mocującego w celu odłączeniareflektora.

30-06-2003
INFORMACJE PRAKTYCZNE107
Światło przeciwmgielne tylne P21W
Odpiąć światło i wysunąć zespół światła.
Przekręcić złącze tulejowe o jedą
czwartą obrotu i wyciągnąć je.

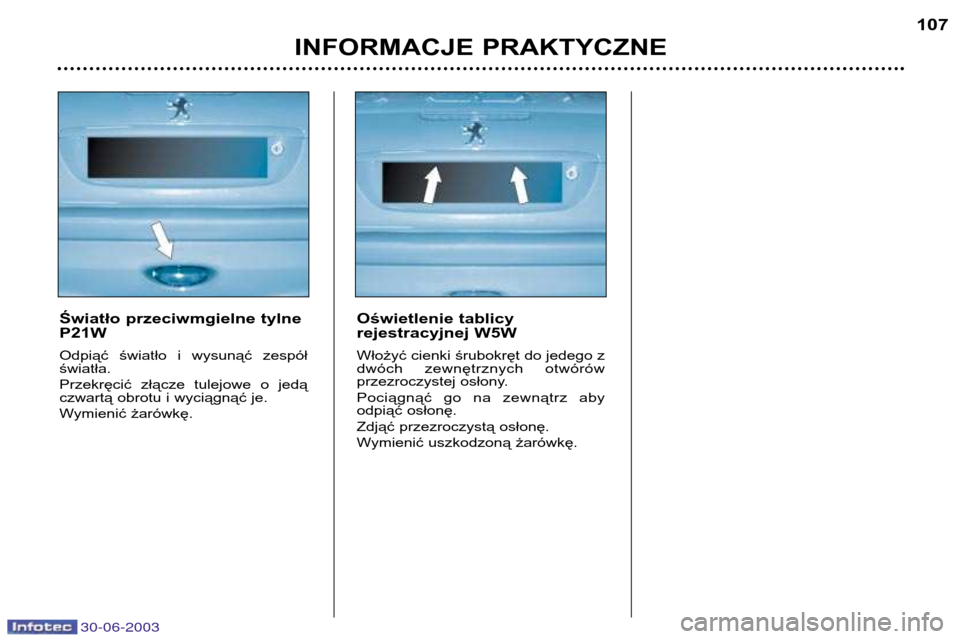

Wymienić żarówkę.Oświetlenie tablicy
rejestracyjnej W5W
Włożyć cienki śrubokręt do jedego z
dwóch zewnętrznych otwórów
przezroczystej osłony.
Pociągnąć go na zewnątrz aby
odpiąć osłonę.
Zdjąć przezroczystą osłonę.
Wymienić uszkodzoną żarówkę.

30-06-2003
INFORMACJE PRAKTYCZNE
108

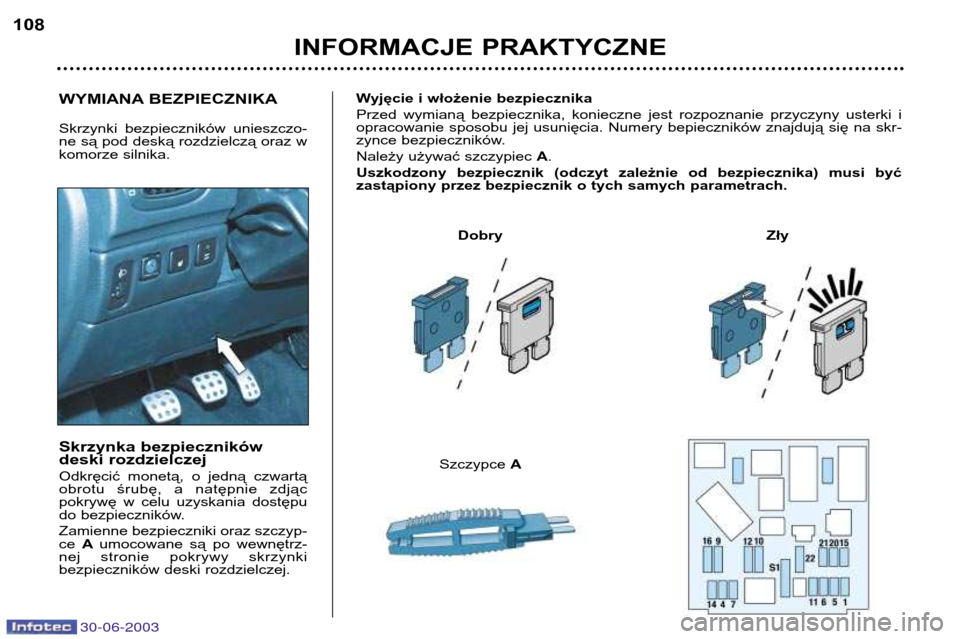

Skrzynka bezpieczników
deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a natępnie zdjąc
pokrywę w celu uzyskania dostępu
do bezpieczników.
Zamienne bezpieczniki oraz szczyp- ce
Aumocowane są po wewnętrz-
nej stronie pokrywy skrzynki
bezpieczników deski rozdzielczej. Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i
opracowanie sposobu jej usunięcia. Numery bepieczników znajdują się na skr-
zynce bezpieczników.
Należy używać szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być
zastąpiony przez bezpiecznik o tych samych parametrach.
Dobry Zły
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników unieszczo-
ne są pod deską rozdzielczą oraz w
komorze silnika.
Szczypce A

30-06-2003
INFORMACJE PRAKTYCZNE
108
Skrzynka bezpieczników
deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a natępnie zdjąc
pokrywę w celu uzyskania dostępu
do bezpieczników.
Zamienne bezpieczniki oraz szczyp- ce
Aumocowane są po wewnętrz-
nej stronie pokrywy skrzynki
bezpieczników deski rozdzielczej. Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i
opracowanie sposobu jej usunięcia. Numery bepieczników znajdują się na skr-
zynce bezpieczników.
Należy używać szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być
zastąpiony przez bezpiecznik o tych samych parametrach.
Dobry Zły
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników unieszczo-
ne są pod deską rozdzielczą oraz w
komorze silnika.
Szczypce A
