2003 Hyundai Terracan Manual del propietario (in Spanish)

COMPONENTES DE SU HYUNDAI 1-9

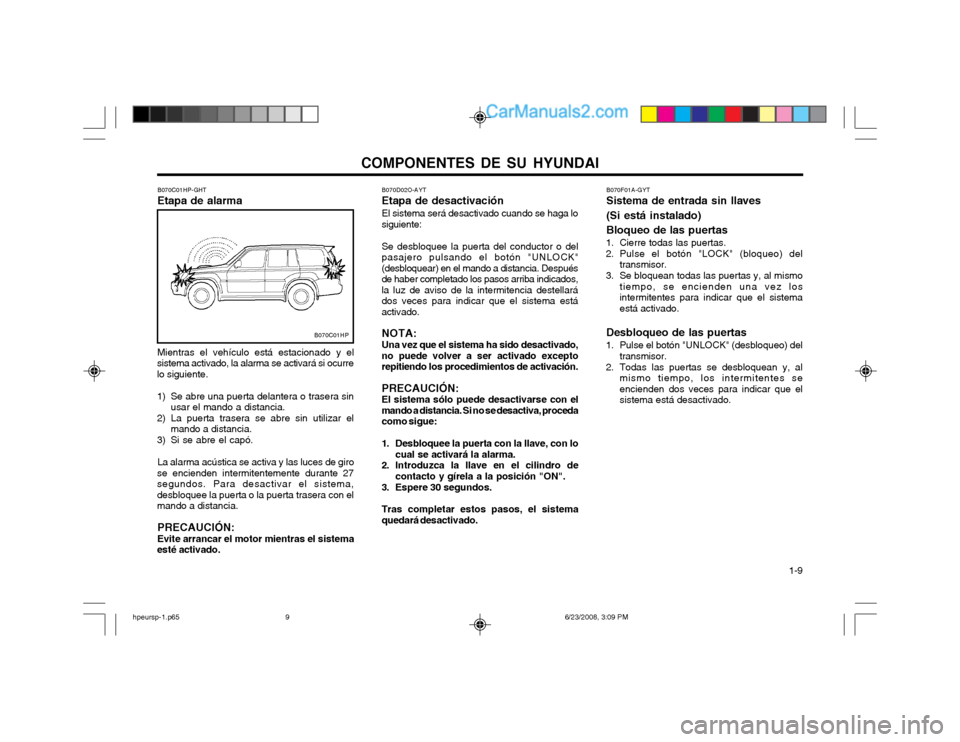

B070C01HP-GHT Etapa de alarma
B070C01HP
Mientras el vehículo está estacionado y el
sistema activado, la alarma se activará si ocurre lo siguiente.
1) Se abre una puerta delantera o trasera sin usar el mando a distancia.
2) La puerta trasera se abre sin utilizar el mando a distancia.
3) Si se abre el capó.
La alarma acústica se activa y las luces de giro
se encienden intermitentemente durante 27 segundos. Para desactivar el sistema,desbloquee la puerta o la puerta trasera con elmando a distancia.
PRECAUCIÓN:Evite arrancar el motor mientras el sistema
esté activado. B070D02O-AYT Etapa de desactivaciónEl sistema será desactivado cuando se haga lo
siguiente:
Se desbloquee la puerta del conductor o del
pasajero pulsando el botón "UNLOCK" (desbloquear) en el mando a distancia. Despuésde haber completado los pasos arriba indicados,la luz de aviso de la intermitencia destellarádos veces para indicar que el sistema estáactivado.
NOTA: Una vez que el sistema ha sido desactivado,
no puede volver a ser activado excepto repitiendo los procedimientos de activación. PRECAUCIÓN: El sistema sólo puede desactivarse con elmando a distancia. Si no se desactiva, procedacomo sigue:
1. Desbloquee la puerta con la llave, con lo cual se activará la alarma.
2. Introduzca la llave en el cilindro de contacto y gírela a la posición "ON".
3. Espere 30 segundos. Tras completar estos pasos, el sistema quedará desactivado. B070F01A-GYT Sistema de entrada sin llaves (Si está instalado) Bloqueo de las puertas
1. Cierre todas las puertas.
2. Pulse el botón "LOCK" (bloqueo) del transmisor.
3. Se bloquean todas las puertas y, al mismo tiempo, se encienden una vez losintermitentes para indicar que el sistemaestá activado.
Desbloqueo de las puertas
1. Pulse el botón "UNLOCK" (desbloqueo) del transmisor.
2. Todas las puertas se desbloquean y, al mismo tiempo, los intermitentes seencienden dos veces para indicar que elsistema está desactivado.
hpeursp-1.p65 6/23/2008, 3:09 PM
9

COMPONENTES DE SU HYUNDAI

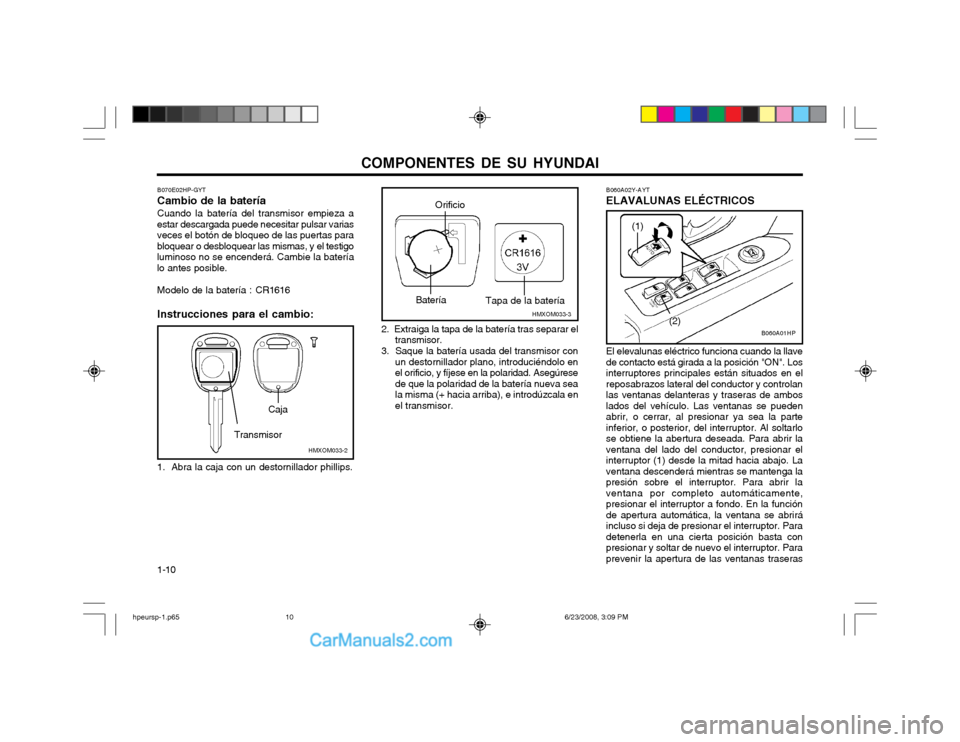

1-10 B060A02Y-AYT ELAVALUNAS ELÉCTRICOS El elevalunas eléctrico funciona cuando la llave
de contacto está girada a la posición "ON". Los
interruptores principales están situados en elreposabrazos lateral del conductor y controlan
las ventanas delanteras y traseras de amboslados del vehículo. Las ventanas se puedenabrir, o cerrar, al presionar ya sea la parte
inferior, o posterior, del interruptor. Al soltarlose obtiene la abertura deseada. Para abrir la
ventana del lado del conductor, presionar elinterruptor (1) desde la mitad hacia abajo. Laventana descenderá mientras se mantenga la
presión sobre el interruptor. Para abrir laventana por completo automáticamente,presionar el interruptor a fondo. En la funciónde apertura automática, la ventana se abrirá
incluso si deja de presionar el interruptor. Paradetenerla en una cierta posición basta conpresionar y soltar de nuevo el interruptor. Para
prevenir la apertura de las ventanas traseras
(1)
(2)
B060A01HP
B070E02HP-GYT Cambio de la bateríaCuando la batería del transmisor empieza a
estar descargada puede necesitar pulsar varias veces el botón de bloqueo de las puertas parabloquear o desbloquear las mismas, y el testigoluminoso no se encenderá. Cambie la bateríalo antes posible.
Modelo de la batería : CR1616
Instrucciones para el cambio:
HMXOM033-2
Transmisor
Caja
Orificio
1. Abra la caja con un destornillador phillips. HMXOM033-3
BateríaTapa de la batería
2. Extraiga la tapa de la batería tras separar el transmisor.
3. Saque la batería usada del transmisor con un destornillador plano, introduciéndolo en el orificio, y fíjese en la polaridad. Asegúresede que la polaridad de la batería nueva seala misma (+ hacia arriba), e introdúzcala enel transmisor.
hpeursp-1.p65 6/23/2008, 3:09 PM
10

COMPONENTES DE SU HYUNDAI 1-11

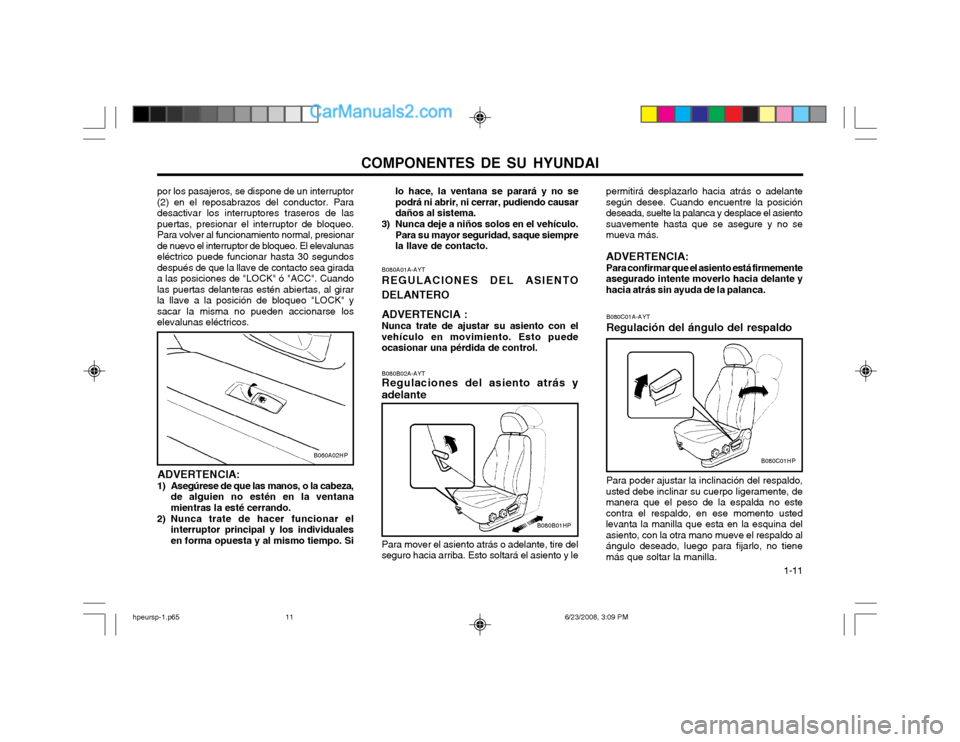

por los pasajeros, se dispone de un interruptor (2) en el reposabrazos del conductor. Para
desactivar los interruptores traseros de laspuertas, presionar el interruptor de bloqueo.
Para volver al funcionamiento normal, presionarde nuevo el interruptor de bloqueo. El elevalunaseléctrico puede funcionar hasta 30 segundosdespués de que la llave de contacto sea giradaa las posiciones de "LOCK" ó "ACC". Cuandolas puertas delanteras estén abiertas, al girar
la llave a la posición de bloqueo "LOCK" ysacar la misma no pueden accionarse loselevalunas eléctricos.
ADVERTENCIA:
1) Asegúrese de que las manos, o la cabeza, de alguien no estén en la ventanamientras la esté cerrando.
2) Nunca trate de hacer funcionar el interruptor principal y los individualesen forma opuesta y al mismo tiempo. Si
B060A02HP lo hace, la ventana se parará y no se podrá ni abrir, ni cerrar, pudiendo causardaños al sistema.
3) Nunca deje a niños solos en el vehículo. Para su mayor seguridad, saque siemprela llave de contacto.
B080A01A-AYT REGULACIONES DEL ASIENTO
DELANTERO
ADVERTENCIA : Nunca trate de ajustar su asiento con el
vehículo en movimiento. Esto puede ocasionar una pérdida de control.
B080B02A-AYT Regulaciones del asiento atrás y adelante permitirá desplazarlo hacia atrás o adelante según desee. Cuando encuentre la posicióndeseada, suelte la palanca y desplace el asientosuavemente hasta que se asegure y no semueva más. ADVERTENCIA: Para confirmar que el asiento está firmementeasegurado intente moverlo hacia delante yhacia atrás sin ayuda de la palanca.
B080B01HP
B080C01A-AYT Regulación del ángulo del respaldo Para poder ajustar la inclinación del respaldo,
usted debe inclinar su cuerpo ligeramente, de manera que el peso de la espalda no estecontra el respaldo, en ese momento ustedlevanta la manilla que esta en la esquina delasiento, con la otra mano mueve el respaldo alángulo deseado, luego para fijarlo, no tienemás que soltar la manilla.
B080C01HP
Para mover el asiento atrás o adelante, tire del
seguro hacia arriba. Esto soltará el asiento y le
hpeursp-1.p65 6/23/2008, 3:09 PM
11

COMPONENTES DE SU HYUNDAI

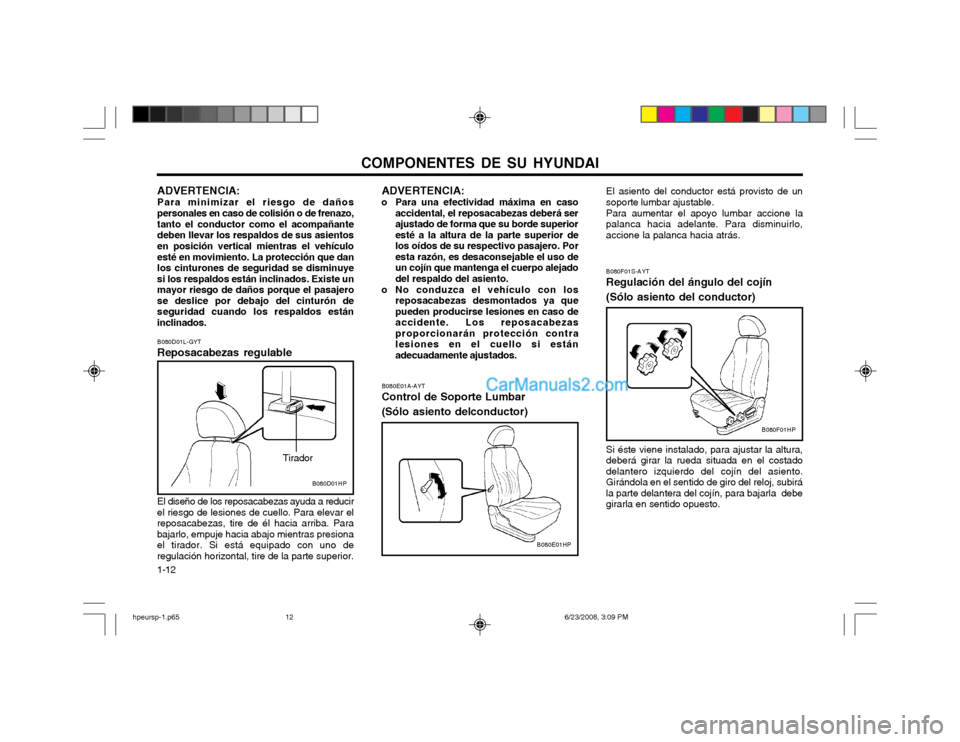

1-12 B080F01S-AYT Regulación del ángulo del cojín (Sólo asiento del conductor) Si éste viene instalado, para ajustar la altura, deberá girar la rueda situada en el costadodelantero izquierdo del cojín del asiento.Girándola en el sentido de giro del reloj, subirála parte delantera del cojín, para bajarla debegirarla en sentido opuesto.
B080F01HP
ADVERTENCIA: Para minimizar el riesgo de daños personales en caso de colisión o de frenazo, tanto el conductor como el acompañante deben llevar los respaldos de sus asientos en posición vertical mientras el vehículo esté en movimiento. La protección que danlos cinturones de seguridad se disminuyesi los respaldos están inclinados. Existe unmayor riesgo de daños porque el pasajerose deslice por debajo del cinturón deseguridad cuando los respaldos estáninclinados. B080D01L-GYT Reposacabezas regulable El diseño de los reposacabezas ayuda a reducir
el riesgo de lesiones de cuello. Para elevar el reposacabezas, tire de él hacia arriba. Parabajarlo, empuje hacia abajo mientras presionael tirador. Si está equipado con uno deregulación horizontal, tire de la parte superior.
Tirador
B080D01HP
ADVERTENCIA:
o Para una efectividad máxima en caso accidental, el reposacabezas deberá ser ajustado de forma que su borde superioresté a la altura de la parte superior delos oídos de su respectivo pasajero. Poresta razón, es desaconsejable el uso deun cojín que mantenga el cuerpo alejadodel respaldo del asiento.
o No conduzca el vehículo con los reposacabezas desmontados ya quepueden producirse lesiones en caso deaccidente. Los reposacabezasproporcionarán protección contralesiones en el cuello si estánadecuadamente ajustados.
B080E01A-AYT Control de Soporte Lumbar (Sólo asiento delconductor)
B080E01HP
El asiento del conductor está provisto de un soporte lumbar ajustable. Para aumentar el apoyo lumbar accione la palanca hacia adelante. Para disminuirlo,accione la palanca hacia atrás.
hpeursp-1.p65 6/23/2008, 3:09 PM
12

COMPONENTES DE SU HYUNDAI 1-13

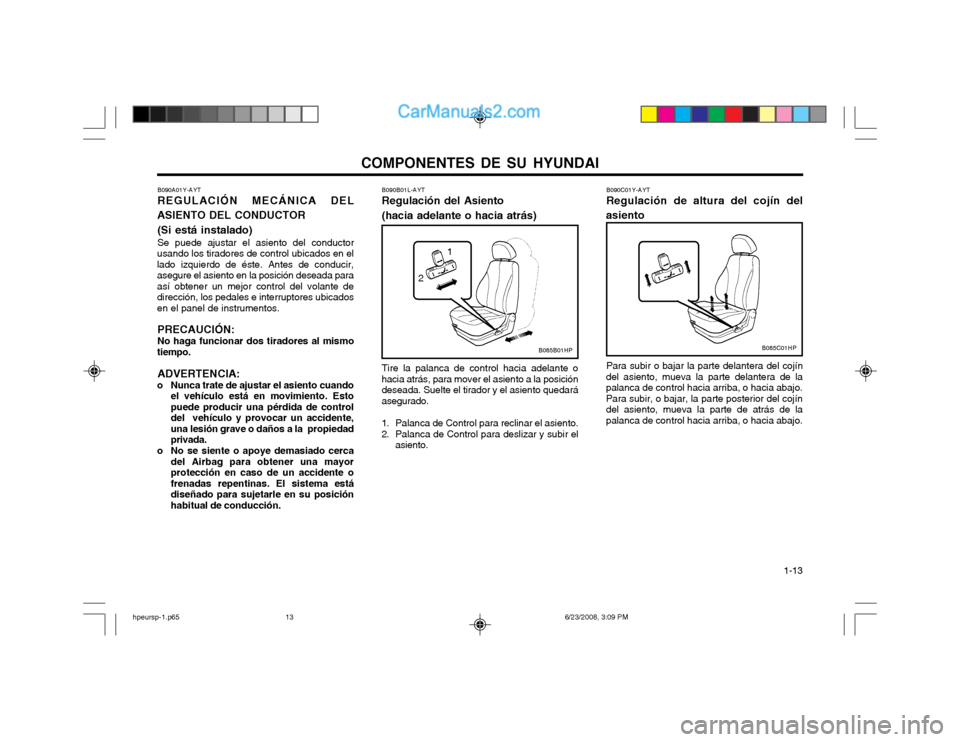

B090A01Y-AYT REGULACIÓN MECÁNICA DEL
ASIENTO DEL CONDUCTOR
(Si está instalado)Se puede ajustar el asiento del conductor
usando los tiradores de control ubicados en el lado izquierdo de éste. Antes de conducir,asegure el asiento en la posición deseada paraasí obtener un mejor control del volante dedirección, los pedales e interruptores ubicadosen el panel de instrumentos.
PRECAUCIÓN: No haga funcionar dos tiradores al mismo
tiempo.
ADVERTENCIA:
o Nunca trate de ajustar el asiento cuando el vehículo está en movimiento. Esto puede producir una pérdida de controldel vehículo y provocar un accidente,una lesión grave o daños a la propiedadprivada.
o No se siente o apoye demasiado cerca del Airbag para obtener una mayorprotección en caso de un accidente ofrenadas repentinas. El sistema estádiseñado para sujetarle en su posiciónhabitual de conducción. B090B01L-AYT Regulación del Asiento (hacia adelante o hacia atrás) Tire la palanca de control hacia adelante o
hacia atrás, para mover el asiento a la posición deseada. Suelte el tirador y el asiento quedaráasegurado.
1. Palanca de Control para reclinar el asiento.
2. Palanca de Control para deslizar y subir el asiento. B090C01Y-AYT Regulación de altura del cojín del
asiento
Para subir o bajar la parte delantera del cojín
del asiento, mueva la parte delantera de la palanca de control hacia arriba, o hacia abajo.Para subir, o bajar, la parte posterior del cojíndel asiento, mueva la parte de atrás de lapalanca de control hacia arriba, o hacia abajo.
B085B01HPB085C01HP
1
2
hpeursp-1.p65 6/23/2008, 3:09 PM
13

COMPONENTES DE SU HYUNDAI

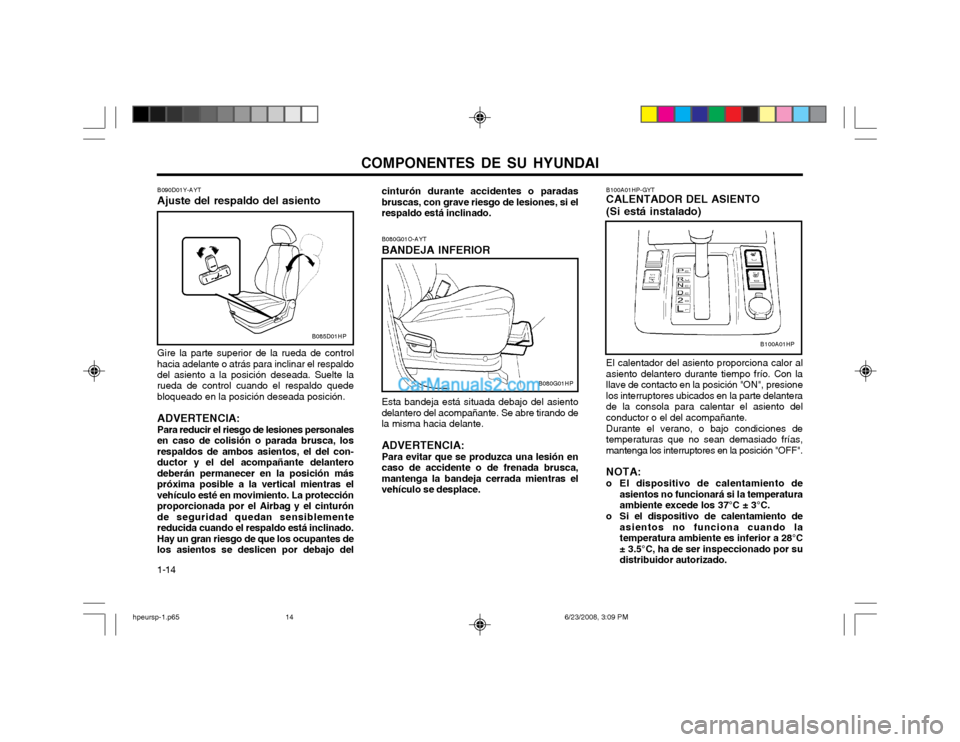

1-14 B080G01O-AYT BANDEJA INFERIOR Esta bandeja está situada debajo del asiento delantero del acompañante. Se abre tirando dela misma hacia delante. ADVERTENCIA: Para evitar que se produzca una lesión en caso de accidente o de frenada brusca,mantenga la bandeja cerrada mientras elvehículo se desplace.
B080G01HP
B100A01HP-GYT CALENTADOR DEL ASIENTO (Si está instalado) El calentador del asiento proporciona calor al asiento delantero durante tiempo frío. Con lallave de contacto en la posición "ON", presionelos interruptores ubicados en la parte delanterade la consola para calentar el asiento delconductor o el del acompañante. Durante el verano, o bajo condiciones de temperaturas que no sean demasiado frías,mantenga los interruptores en la posición "OFF". NOTA:
o El dispositivo de calentamiento de asientos no funcionará si la temperatura ambiente excede los 37°C ± 3°C.
o Si el dispositivo de calentamiento de asientos no funciona cuando latemperatura ambiente es inferior a 28°C± 3.5°C, ha de ser inspeccionado por sudistribuidor autorizado.
B100A01HP
B090D01Y-AYT Ajuste del respaldo del asiento Gire la parte superior de la rueda de control
hacia adelante o atrás para inclinar el respaldo del asiento a la posición deseada. Suelte la rueda de control cuando el respaldo quedebloqueado en la posición deseada posición.
ADVERTENCIA: Para reducir el riesgo de lesiones personales
en caso de colisión o parada brusca, los respaldos de ambos asientos, el del con-ductor y el del acompañante delanterodeberán permanecer en la posición máspróxima posible a la vertical mientras elvehículo esté en movimiento. La protecciónproporcionada por el Airbag y el cinturónde seguridad quedan sensiblementereducida cuando el respaldo está inclinado.Hay un gran riesgo de que los ocupantes delos asientos se deslicen por debajo del cinturón durante accidentes o paradasbruscas, con grave riesgo de lesiones, si elrespaldo está inclinado.
B085D01HP
hpeursp-1.p65
6/23/2008, 3:09 PM
14

COMPONENTES DE SU HYUNDAI 1-15

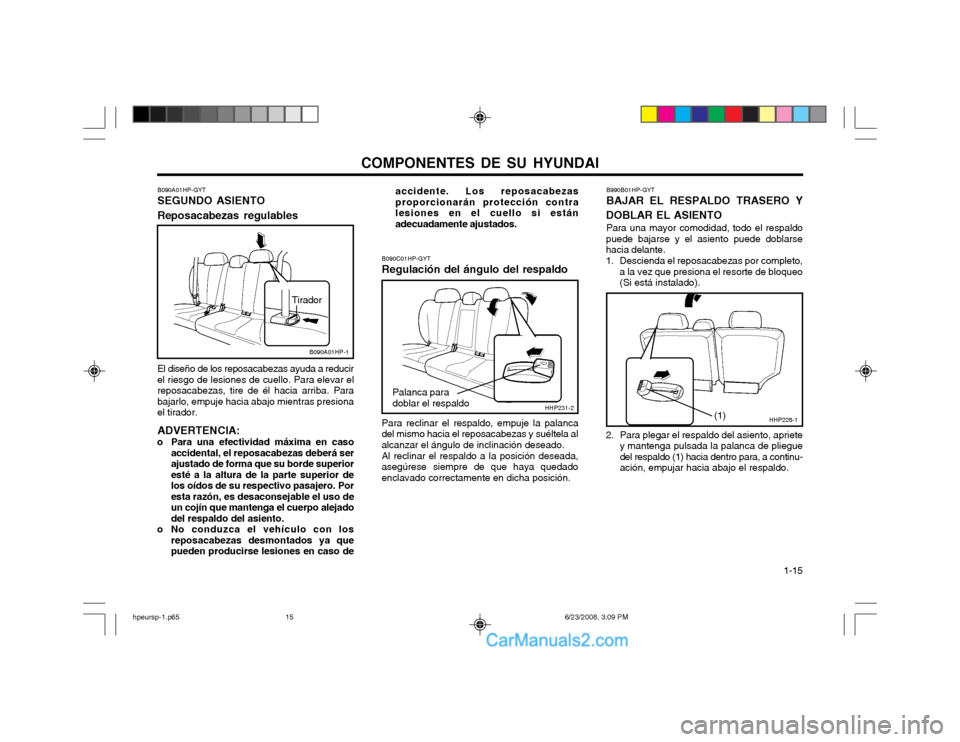

B090A01HP-GYT SEGUNDO ASIENTO Reposacabezas regulables El diseño de los reposacabezas ayuda a reducir el riesgo de lesiones de cuello. Para elevar elreposacabezas, tire de él hacia arriba. Parabajarlo, empuje hacia abajo mientras presionael tirador. ADVERTENCIA:
o Para una efectividad máxima en caso accidental, el reposacabezas deberá ser ajustado de forma que su borde superioresté a la altura de la parte superior delos oídos de su respectivo pasajero. Poresta razón, es desaconsejable el uso deun cojín que mantenga el cuerpo alejadodel respaldo del asiento.
o No conduzca el vehículo con los reposacabezas desmontados ya quepueden producirse lesiones en caso de
B090A01HP-1
Tirador
accidente. Los reposacabezas proporcionarán protección contralesiones en el cuello si estánadecuadamente ajustados.
B990B01HP-GYT BAJAR EL RESPALDO TRASERO Y
DOBLAR EL ASIENTO Para una mayor comodidad, todo el respaldo
puede bajarse y el asiento puede doblarse hacia delante.
1. Descienda el reposacabezas por completo, a la vez que presiona el resorte de bloqueo
(Si está instalado).
HHP228-1(1)
2. Para plegar el respaldo del asiento, apriete y mantenga pulsada la palanca de pliegue del respaldo (1) hacia dentro para, a continu-ación, empujar hacia abajo el respaldo.HHP231-2
Palanca para doblar el respaldo
B090C01HP-GYT Regulación del ángulo del respaldo Para reclinar el respaldo, empuje la palanca
del mismo hacia el reposacabezas y suéltela al alcanzar el ángulo de inclinación deseado.
Al reclinar el respaldo a la posición deseada,
asegúrese siempre de que haya quedadoenclavado correctamente en dicha posición.
hpeursp-1.p65 6/23/2008, 3:09 PM
15

COMPONENTES DE SU HYUNDAI

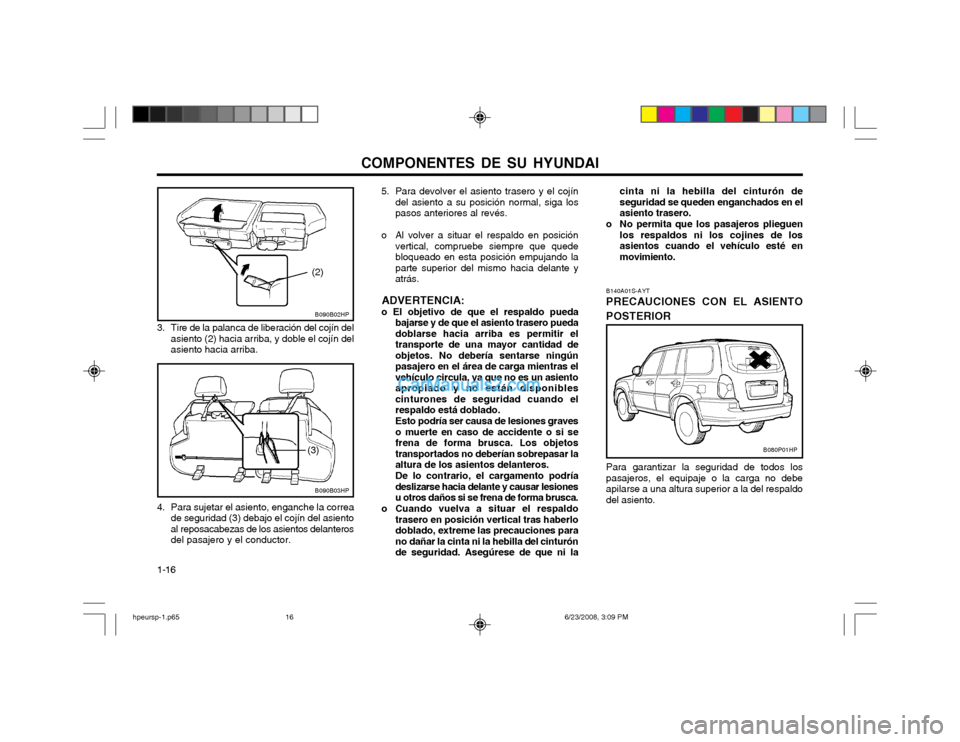

1-16 B140A01S-AYT PRECAUCIONES CON EL ASIENTO POSTERIOR Para garantizar la seguridad de todos los pasajeros, el equipaje o la carga no debeapilarse a una altura superior a la del respaldodel asiento.
B080P01HP
5. Para devolver el asiento trasero y el cojín
del asiento a su posición normal, siga los pasos anteriores al revés.
o Al volver a situar el respaldo en posición vertical, compruebe siempre que quedebloqueado en esta posición empujando laparte superior del mismo hacia delante yatrás.
ADVERTENCIA:
o El objetivo de que el respaldo pueda bajarse y de que el asiento trasero puedadoblarse hacia arriba es permitir eltransporte de una mayor cantidad deobjetos. No debería sentarse ningúnpasajero en el área de carga mientras elvehículo circula, ya que no es un asientoapropiado y no están disponiblescinturones de seguridad cuando elrespaldo está doblado. Esto podría ser causa de lesiones graves o muerte en caso de accidente o si sefrena de forma brusca. Los objetostransportados no deberían sobrepasar laaltura de los asientos delanteros. De lo contrario, el cargamento podría deslizarse hacia delante y causar lesionesu otros daños si se frena de forma brusca.
o Cuando vuelva a situar el respaldo trasero en posición vertical tras haberlodoblado, extreme las precauciones parano dañar la cinta ni la hebilla del cinturónde seguridad. Asegúrese de que ni la cinta ni la hebilla del cinturón deseguridad se queden enganchados en elasiento trasero.
o No permita que los pasajeros plieguen los respaldos ni los cojines de losasientos cuando el vehículo esté enmovimiento.
3. Tire de la palanca de liberación del cojín del asiento (2) hacia arriba, y doble el cojín delasiento hacia arriba.
4. Para sujetar el asiento, enganche la correade seguridad (3) debajo el cojín del asiento al reposacabezas de los asientos delanterosdel pasajero y el conductor. B090B02HP
(2)
B090B03HP
(3)
hpeursp-1.p65
6/23/2008, 3:09 PM
16
