2003 Hyundai Terracan Manual del propietario (in Spanish)

COMPONENTES DE SU HYUNDAI 1-65
B710B01HP

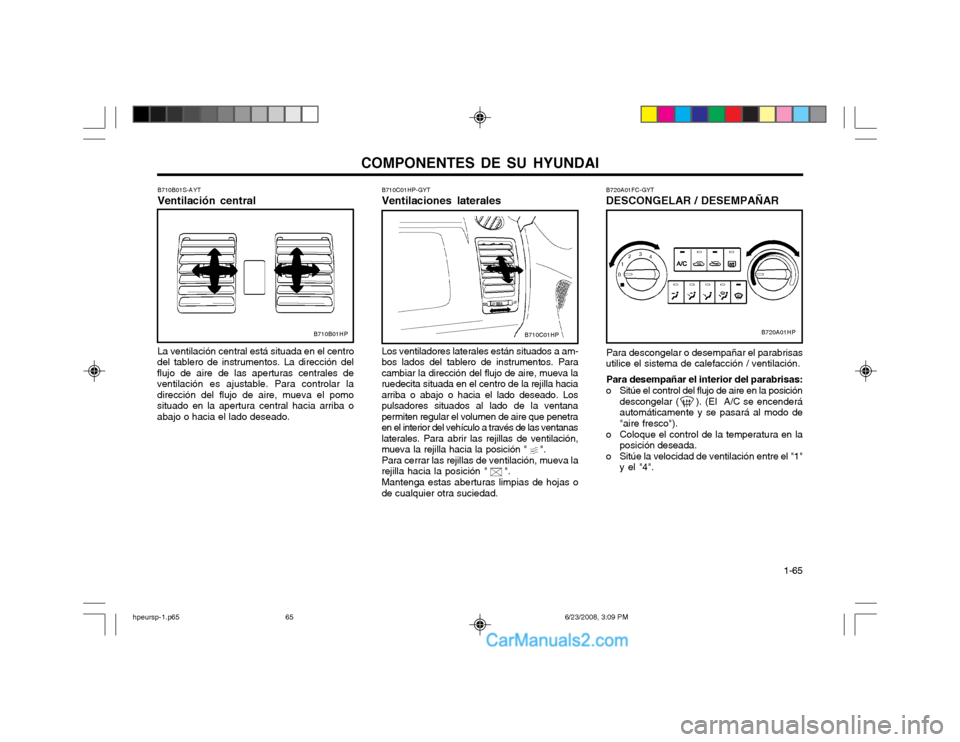

B710B01S-AYT Ventilación central La ventilación central está situada en el centro
del tablero de instrumentos. La dirección del flujo de aire de las aperturas centrales deventilación es ajustable. Para controlar ladirección del flujo de aire, mueva el pomosituado en la apertura central hacia arriba oabajo o hacia el lado deseado. Para descongelar o desempañar el parabrisas
utilice el sistema de calefacción / ventilación.
Para desempañar el interior del parabrisas:
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/C se encenderáautomáticamente y se pasará al modo de"aire fresco").
o Coloque el control de la temperatura en la posición deseada.
o Sitúe la velocidad de ventilación entre el "1" y el "4".B720A01FC-GYT DESCONGELAR / DESEMPAÑAR
B710C01HP-GYTVentilaciones laterales Los ventiladores laterales están situados a am- bos lados del tablero de instrumentos. Paracambiar la dirección del flujo de aire, mueva laruedecita situada en el centro de la rejilla haciaarriba o abajo o hacia el lado deseado. Lospulsadores situados al lado de la ventanapermiten regular el volumen de aire que penetraen el interior del vehículo a través de las ventanaslaterales. Para abrir las rejillas de ventilación,
mueva la rejilla hacia la posición " ".Para cerrar las rejillas de ventilación, mueva larejilla hacia la posición " ". Mantenga estas aberturas limpias de hojas o de cualquier otra suciedad.
B710C01HPB720A01HP
hpeursp-1.p65
6/23/2008, 3:09 PM
65

COMPONENTES DE SU HYUNDAI

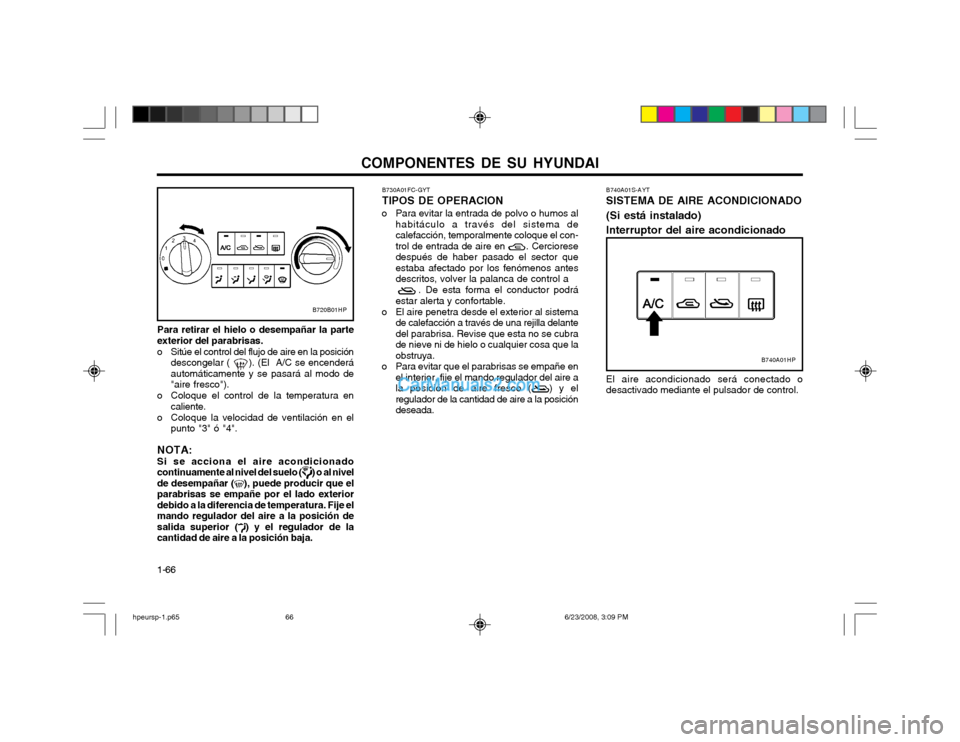

1-66 El aire acondicionado será conectado o
desactivado mediante el pulsador de control.
B740A01S-AYT SISTEMA DE AIRE ACONDICIONADO (Si está instalado) Interruptor del aire acondicionado
B730A01FC-GYT TIPOS DE OPERACION
o Para evitar la entrada de polvo o humos al habitáculo a través del sistema de calefacción, temporalmente coloque el con-trol de entrada de aire en . Cercioresedespués de haber pasado el sector queestaba afectado por los fenómenos antesdescritos, volver la palanca de control a . De esta forma el conductor podrá estar alerta y confortable.
o El aire penetra desde el exterior al sistema de calefacción a través de una rejilla delantedel parabrisa. Revise que esta no se cubrade nieve ni de hielo o cualquier cosa que laobstruya.
o Para evitar que el parabrisas se empañe en el interior, fije el mando regulador del aire ala posición de aire fresco (
) y el
regulador de la cantidad de aire a la posición deseada.
B740A01HP
Para retirar el hielo o desempañar la parte
exterior del parabrisas.
o Sitúe el control del flujo de aire en la posición descongelar ( ). (El A/C se encenderá automáticamente y se pasará al modo de"aire fresco").
o Coloque el control de la temperatura en caliente.
o Coloque la velocidad de ventilación en el punto "3" ó "4".
NOTA:
Si se acciona el aire acondicionadocontinuamente al nivel del suelo (
) o al nivel
de desempañar (), puede producir que el
parabrisas se empañe por el lado exterior debido a la diferencia de temperatura. Fije elmando regulador del aire a la posición desalida superior (
) y el regulador de la
cantidad de aire a la posición baja.
B720B01HP
hpeursp-1.p65 6/23/2008, 3:09 PM
66

COMPONENTES DE SU HYUNDAI 1-67

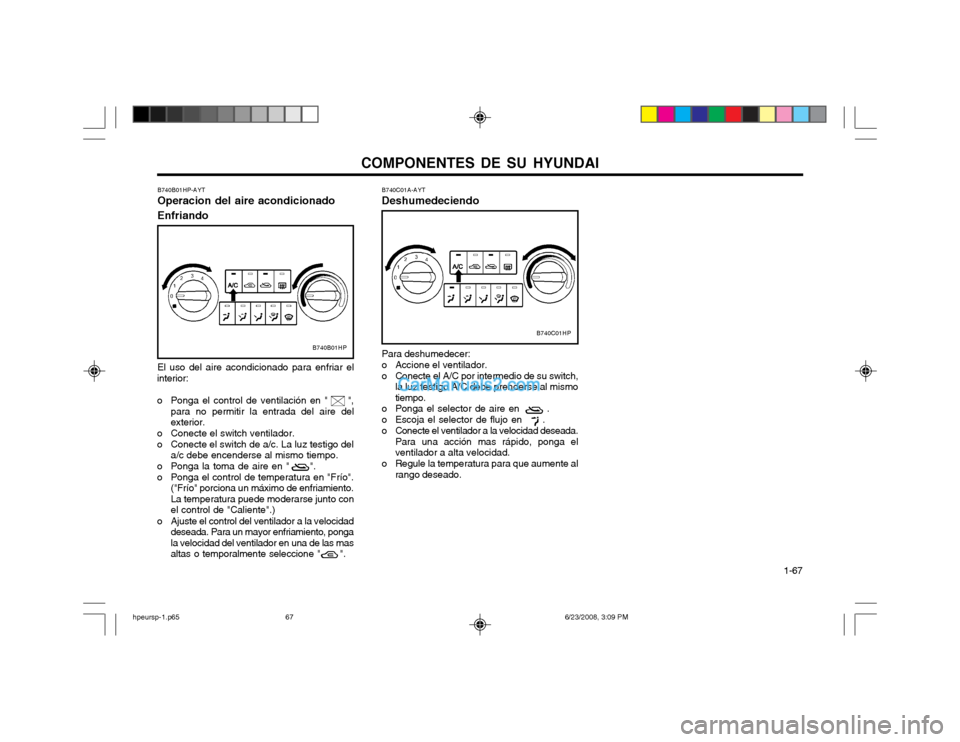

B740B01HP-AYT Operacion del aire acondicionado Enfriando El uso del aire acondicionado para enfriar el
interior:
o Ponga el control de ventilación en " ",
para no permitir la entrada del aire del exterior.
o Conecte el switch ventilador.
o Conecte el switch de a/c. La luz testigo del a/c debe encenderse al mismo tiempo.
o Ponga la toma de aire en " ".
o Ponga el control de temperatura en "Frío". ("Frío" porciona un máximo de enfriamiento.
La temperatura puede moderarse junto conel control de "Caliente".)
o Ajuste el control del ventilador a la velocidad deseada. Para un mayor enfriamiento, pongala velocidad del ventilador en una de las masaltas o temporalmente seleccione " ".
B740B01HP
B740C01A-AYT Deshumedeciendo Para deshumedecer:
o Accione el ventilador.
o Conecte el A/C por intermedio de su switch,la luz testigo A/C debe prenderse al mismo tiempo.
o Ponga el selector de aire en .
o Escoja el selector de flujo en .
o Conecte el ventilador a la velocidad deseada. Para una acción mas rápido, ponga el ventilador a alta velocidad.
o Regule la temperatura para que aumente al rango deseado.
B740C01HP
hpeursp-1.p65 6/23/2008, 3:09 PM
67

COMPONENTES DE SU HYUNDAI

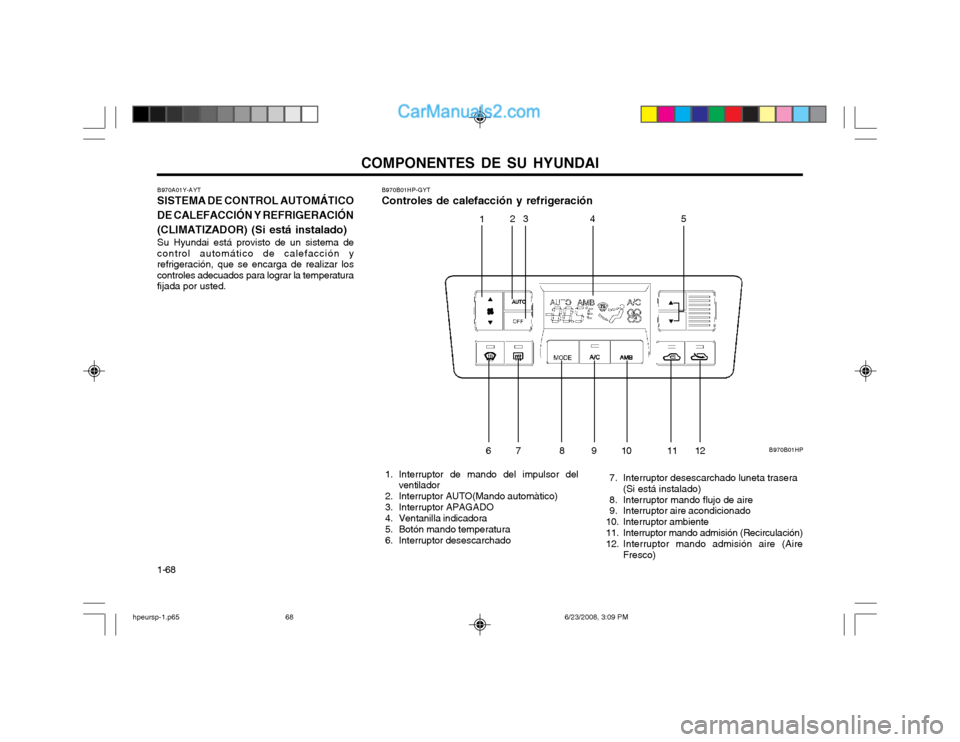

1-68 B970A01Y-AYT SISTEMA DE CONTROL AUTOMÁTICO
DE CALEFACCIÓN Y REFRIGERACIÓN (CLIMATIZADOR) (Si está instalado) Su Hyundai está provisto de un sistema de
control automático de calefacción y refrigeración, que se encarga de realizar loscontroles adecuados para lograr la temperaturafijada por usted. B970B01HP-GYT Controles de calefacción y refrigeración
1. Interruptor de mando del impulsor del
ventilador
2. Interruptor AUTO(Mando automàtico)
3. Interruptor APAGADO
4. Ventanilla indicadora
5. Botón mando temperatura
6. Interruptor desescarchado 7. Interruptor desescarchado luneta trasera
(Si está instalado)
8. Interruptor mando flujo de aire
9. Interruptor aire acondicionado
10. Interruptor ambiente
11. Interruptor mando admisión (Recirculación)
12. Interruptor mando admisión aire (Aire Fresco)
B970B01HP
1 23 45
67 8 91 011
12
hpeursp-1.p65 6/23/2008, 3:09 PM
68

COMPONENTES DE SU HYUNDAI 1-69

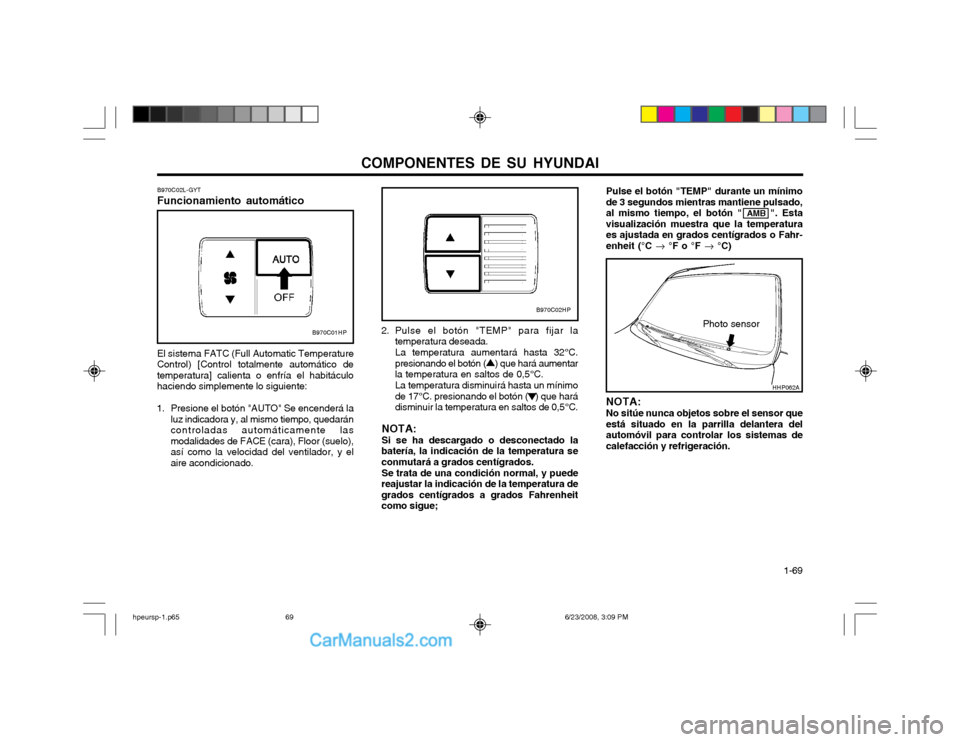

B970C02L-GYT Funcionamiento automático El sistema FATC (Full Automatic Temperature Control) [Control totalmente automático detemperatura] calienta o enfría el habitáculohaciendo simplemente lo siguiente:
1. Presione el botón "AUTO" Se encenderá la luz indicadora y, al mismo tiempo, quedaráncontroladas automáticamente lasmodalidades de FACE (cara), Floor (suelo),así como la velocidad del ventilador, y elaire acondicionado. 2. Pulse el botón "TEMP" para fijar la
temperatura deseada. La temperatura aumentará hasta 32°C. presionando el botón ( ) que hará aumentarla temperatura en saltos de 0,5°C. La temperatura disminuirá hasta un mínimo de 17°C. presionando el botón ( ) que harádisminuir la temperatura en saltos de 0,5°C.
NOTA: Si se ha descargado o desconectado la
batería, la indicación de la temperatura se conmutará a grados centígrados.
Se trata de una condición normal, y puede
reajustar la indicación de la temperatura degrados centígrados a grados Fahrenheitcomo sigue; Pulse el botón "TEMP" durante un mínimode 3 segundos mientras mantiene pulsado,al mismo tiempo, el botón "
AMB ". Esta
visualización muestra que la temperaturaes ajustada en grados centígrados o Fahr-enheit (°C °F o °F °C)
B970C01HP
HHP062A
Photo sensor
B970C02HP
NOTA: No sitúe nunca objetos sobre el sensor que está situado en la parrilla delantera delautomóvil para controlar los sistemas decalefacción y refrigeración.
hpeursp-1.p65
6/23/2008, 3:09 PM
69

COMPONENTES DE SU HYUNDAI
1-70

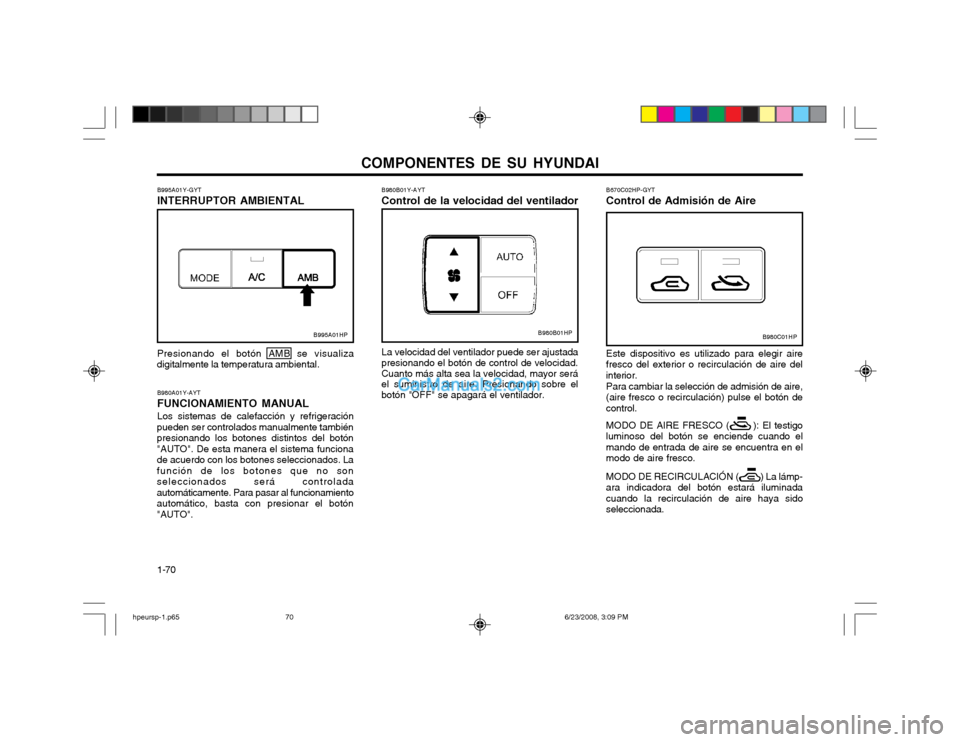

Presionando el botón AMB se visualiza
digitalmente la temperatura ambiental.
B980A01Y-AYT FUNCIONAMIENTO MANUALLos sistemas de calefacción y refrigeración
pueden ser controlados manualmente también presionando los botones distintos del botón"AUTO". De esta manera el sistema funcionade acuerdo con los botones seleccionados. Lafunción de los botones que no sonseleccionados será controladaautomáticamente. Para pasar al funcionamientoautomático, basta con presionar el botón"AUTO". B980B01Y-AYT Control de la velocidad del ventilador La velocidad del ventilador puede ser ajustada
presionando el botón de control de velocidad. Cuanto más alta sea la velocidad, mayor será el suministro de aire. Presionando sobre elbotón "OFF" se apagará el ventilador.
B995A01Y-GYT INTERRUPTOR AMBIENTAL
B995A01HPB980B01HP
Este dispositivo es utilizado para elegir aire fresco del exterior o recirculación de aire delinterior. Para cambiar la selección de admisión de aire, (aire fresco o recirculación) pulse el botón decontrol. MODO DE AIRE FRESCO ( ): El testigo luminoso del botón se enciende cuando elmando de entrada de aire se encuentra en elmodo de aire fresco.
MODO DE RECIRCULACIÓN ( ) La lámp- ara indicadora del botón estará iluminadacuando la recirculación de aire haya sidoseleccionada.
B670C02HP-GYT Control de Admisión de Aire
B980C01HP
hpeursp-1.p65
6/23/2008, 3:09 PM
70

COMPONENTES DE SU HYUNDAI 1-71

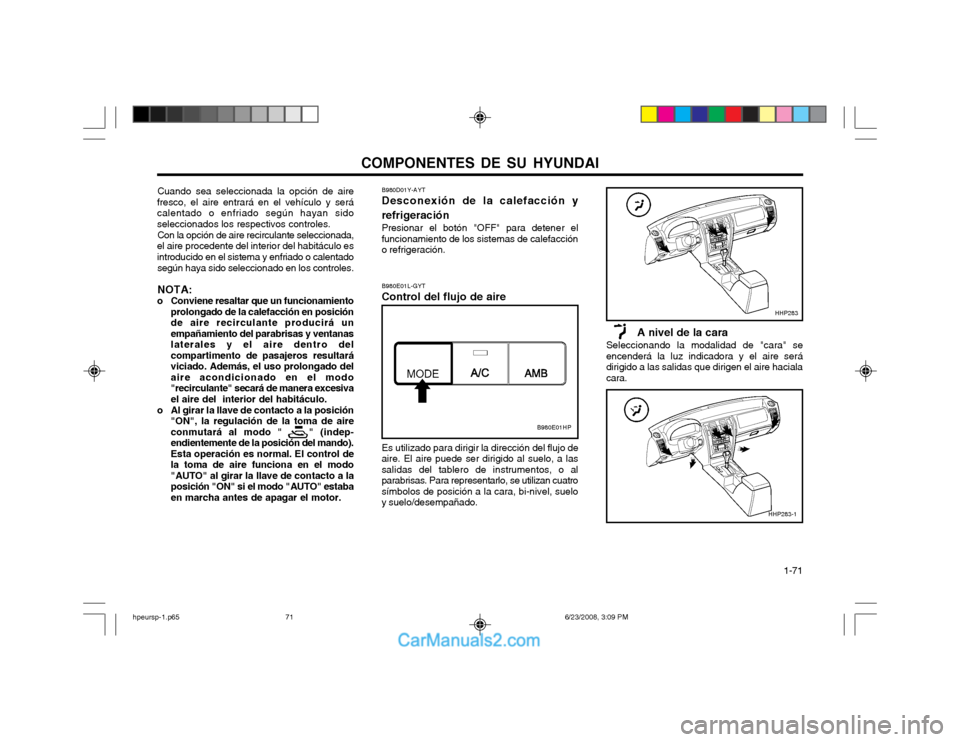

Cuando sea seleccionada la opción de aire
fresco, el aire entrará en el vehículo y será calentado o enfriado según hayan sidoseleccionados los respectivos controles.
Con la opción de aire recirculante seleccionada,
el aire procedente del interior del habitáculo esintroducido en el sistema y enfriado o calentado
según haya sido seleccionado en los controles. NOTA:
o Conviene resaltar que un funcionamiento prolongado de la calefacción en posición de aire recirculante producirá unempañamiento del parabrisas y ventanaslaterales y el aire dentro delcompartimento de pasajeros resultaráviciado. Además, el uso prolongado delaire acondicionado en el modo"recirculante" secará de manera excesivael aire del interior del habitáculo.
o Al girar la llave de contacto a la posición "ON", la regulación de la toma de aireconmutará al modo " " (indep-endientemente de la posición del mando).Esta operación es normal. El control dela toma de aire funciona en el modo"AUTO" al girar la llave de contacto a laposición "ON" si el modo "AUTO" estabaen marcha antes de apagar el motor. B980D01Y-AYT Desconexión de la calefacción y refrigeración Presionar el botón "OFF" para detener el funcionamiento de los sistemas de calefaccióno refrigeración.
A nivel de la cara
Seleccionando la modalidad de "cara" se
encenderá la luz indicadora y el aire será dirigido a las salidas que dirigen el aire hacialacara.
B980E01L-GYT Control del flujo de aire
Es utilizado para dirigir la dirección del flujo de
aire. El aire puede ser dirigido al suelo, a las salidas del tablero de instrumentos, o alparabrisas. Para representarlo, se utilizan cuatrosímbolos de posición a la cara, bi-nivel, sueloy suelo/desempañado.
B980E01HP
HHP283
HHP283-1
hpeursp-1.p65 6/23/2008, 3:09 PM
71

COMPONENTES DE SU HYUNDAI

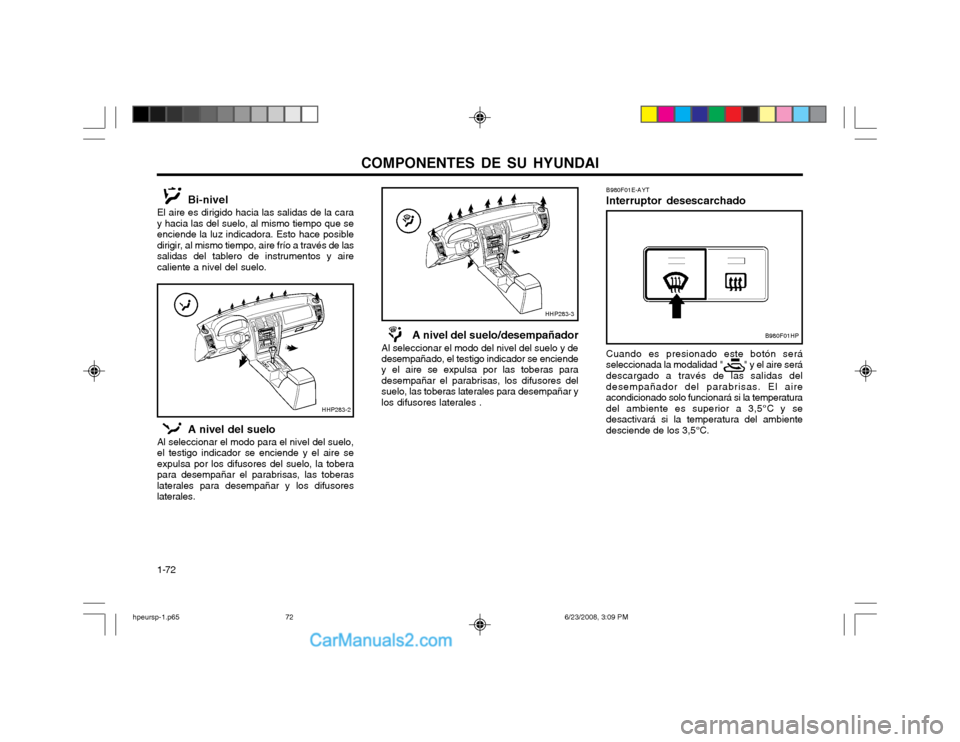

1-72 B980F01E-AYT Interruptor desescarchado Cuando es presionado este botón será seleccionada la modalidad " " y el aire será descargado a través de las salidas del desempañador del parabrisas. El aireacondicionado solo funcionará si la temperaturadel ambiente es superior a 3,5°C y sedesactivará si la temperatura del ambientedesciende de los 3,5°C.
B980F01HPA nivel del suelo/desempañador
Al seleccionar el modo del nivel del suelo y de desempañado, el testigo indicador se enciende y el aire se expulsa por las toberas para desempañar el parabrisas, los difusores delsuelo, las toberas laterales para desempañar ylos difusores laterales .
Bi-nivel
El aire es dirigido hacia las salidas de la cara y hacia las del suelo, al mismo tiempo que seenciende la luz indicadora. Esto hace posibledirigir, al mismo tiempo, aire frío a través de lassalidas del tablero de instrumentos y airecaliente a nivel del suelo.
A nivel del suelo
Al seleccionar el modo para el nivel del suelo,el testigo indicador se enciende y el aire seexpulsa por los difusores del suelo, la toberapara desempañar el parabrisas, las toberaslaterales para desempañar y los difusoreslaterales.
HHP283-2
HHP283-3
hpeursp-1.p65 6/23/2008, 3:09 PM
72
