2003 Hyundai Santa Fe Manual do proprietário (in Portuguese)

CARACTERÍSTICAS DO SEU HYUNDAI
1-24
AIR
BAG
NOTA:
o Ambos os pré-tensores dos cintos de segurança do condutor e do passageiro dianteiro podem ser activados em certascolisões frontais. Os cintos de segurançacom pré-tensores podem ser activadoscom os airbags. Os pré-tensores serãoactivados nestas condições mesmo noscasos em que os cintos de segurançanão estiverem a ser utilizados nomomento da colisão.
o Quando os pré-tensores dos cintos de segurança são activados, será ouvidoum ruído forte e um pó fino, que podeassemelhar-se a fumo, será visível nohabitáculo. Estas são condições normaisde funcionamento e não representamqualquer perigo.
o Embora inofensivo, o pó fino pode causar irritações de pele e não deve ser respiradodurante longos períodos. Lavar as mãose a face cuidadosamente após umacidente no qual os pré-tensores tenhamsido activados.
CUIDADO:
o Pelo motivo de o sensor que activa o SRS "airbag" estar ligado ao pré-tensordo cinto de segurança, a luz de aviso
do SRS "airbag", localizada no painel
de instrumentos, acende-se e apaga-sedurante aproximadamente 6 segundosapós a chave de ignição ter sido rodada para a posição "ON", e depois deveráapagar-se.
o Se os pré-tensores dos cintos de segurança não estiverem a funcionarcorrectamente, esta luz de aviso acende-se, mesmo que não exista qualquer avariano sistema SRS "airbag". Se a luz de aviso do SRS "airbag" não se acende quando a chave de ignição érodada para a posição "ON" ou se ficaacesa após se ter acendido e apagadodurante cerca de 6 segundos, ou seacende enquanto conduz o veículo, porfavor dirija-se com a maior brevidadepossível a um concessionário autorizadoHyundai e mande efectuar umaverificação do sistema de pré-tensoresdos cintos de segurança e do SRS"airbag".
AVISO:
o Os pré-tensores estão concebidos para funcionar apenas uma vez. Após a suaactivação, os pré-tensores dos cintos desegurança devem ser substituídos. Todosos cintos de segurança, de qualquer tipo,e que tenham sido utilizados duranteuma colisão, também devem sersubstituídos.
o O conjunto do mecanismo do pré-tensor do cinto de segurança fica quente du-rante a sua activação. Não tocar nosconjuntos dos pré-tensores durante vários
minutos após estes terem sido activados. o Não tentar inspeccionar ou substituir o
pré-tensor dos cintos de segurança. Esteprocedimento deve ser realizadoexclusivamente por um concessionárioautorizado Hyundai.
o Não dar pancadas no conjunto do pré- tensor do cinto de segurança.
o Não tentar efectuar qualquer tipo de manutenção ou reparação do sistema depré-tensores dos cintos de segurança.
o O manuseamento incorrecto dos conjuntos dos pré-tensores dos cintosde segurança, e a não leitura dos avisospara não aplicar pancadas, modificar,inspeccionar, substituir ou reparar podeprovocar uma utilização incorrecta ouactivação inadvertida com risco deferimentos graves.
o Utilizar sempre os cintos de segurança quando conduz ou utiliza um veículomotorizado.

CARACTERÍSTICAS DO SEU HYUNDAI 1-25
JB150A1-AP
Sistema Suplementar de Limitação (Air Bag) (Se instalado)
O seu Hyundai está equipado com um Sistema
Suplementar de Limitação (Suplemental Re- straint System-SRS). A indicação da presençado sistema é dada pelas letras "SRS Air Bag"em relevo na almofada do volante.
O SRS da Hyundai é constituido por um air bag
montado por baixo do forro da almofada nocentro do volante.
A finalidade do SRS é fornecer ao condutor do
veículo maior protecção do que o cinto desegurança por si oferece, no caso de umimpacto frontal suficientemente severo. NOTA: Leia a informação relativa ao SRS nas etiquetas fornecidas na parte de trás da palade sol e no porta-luvas. AVISO: Tal como o nome implica, o SRS foi concebido para funcionar com, e emsuplemento do sistema de cinto desegurança de três pontos do condutor e nãoem sua substituição. Além disso, só sesxpande em determinadas condições deimpacto frontal suficientemente severas paracausar ferimentos significativos dosocupantes do veículo. O SRS não expando o air bag quando o ângulo de impacto for maior que 30ºrelativamente ao eixo longitudal frontal doveículo tais como em impactos laterais, portrás ou capotamento.
B240A01O
Capotamento
B240D01OImpacto Lateral
Impacto Traseiro
Os airbags dianteiros não estão concebidos
para serem accionados quando de impactos laterais, impacto traseiros ou em caso decapotamento. Em adição, os airbags nãoserão accionados em impactos frontaisabaixo da velocidade limite de accionamento.
Para a máxima protecção de segurança em
todos os tipos de acidentes, todos osocupantes incluindo o condutor deverãosempre utilizar os respectivos cintos desegurança quer seja ou não fornecido airbag naquele lugar para minimizar o risco deferimentos graves ou morte em caso deacidente. Não se sente ou inclinedesnecessáriamente perto do air bag.

CARACTERÍSTICAS DO SEU HYUNDAI
1-26 O SRS consiste nos seguintes componentes:
- Módulo Air Bag do Condutor
- Módulo Air Bag do Passageiro
- Indicador do funcionamento do SRS (SRI)
- Módulo de comando SRS (SRSCM) O SRSCM monitoriza continuamente todos os
elementos enquanto a ignição está ligada (ON)
para determinar se um impacto frontal ou quasefrontal é suficiente severo para accionar os airbag. Após o accionamento, os recortes moldadosdirectamente nas coberturas dos air bagseparam-se devido à pressão de expansão dosair bag. Estas coberturas abrem-se totalmente,permitindo assim o enchimento total dos airbag. Um air bag totalmente insuflado em conjunto com os cintos de segurança correctamenteutilizados diminui o movimento para frente do condutor e do passageiro da frente, reduzindo assim os riscos de ferimentos na cabeça e nopeito. Os air bag após serem totalmente insuflados, esvaziam-se de imediato permitindo ao condutormanter a visibilidade para a frente.
B240B02L
B240B03L
B240B02A-GPT
Componentes SRS e suas Funções
B240B01L
Os módulos air bag estão localizados no centro
do volante e no painel de bordo por cima do porta luvas. Quando o SRSCM detecta umimpacto considerável na frente do veículo,automaticamente acciona os air bag. O indicador do funcionamento do SRS (SRI)existente no painel de instrumentos acende-see apaga-se durante aproximadamente 6segundos após a chave de ignição ser colocadana posição “ON” ou após o motor entrar emfuncionamento, após este período de tempo oSRI deverá apagar-se.

CARACTERÍSTICAS DO SEU HYUNDAI 1-27
CUIDADO: Quando da montagem do recipiente com o
ambientador líquido no interior do veículo, não o colocar na proximidade do painel deinstrumentos ou na superfície do painel debordo. Se houver uma fuga de líquidoambientador nua destas zonas (painel de
instrumentos, painel de bordo ouventiladores), pode danificar estescomponentes. Se houver uma fuga de líquidoambientador numa destas zonas, lavá-lascom água imediatamente. Airbag lado do passageiro
B240B05L
Airbag lado do passageiro
B240B01O
AVISO:
o Quando o SRS é activado, poderá haver um ruído muito elevado e uma poeira fina será libertada no habitáculo. Estascondições são normais e nãorepresentam qualquer perigo. No entanto,a poeira fina gerada durante o enchimentodos air bag pode causar irritações depele. Ter o cuidado de lavar as mãos e aface cuidadosamente com água tépida esabão após um acidente no qual os airbag tenham sido accionados.
o O SRS só pode funcionar quando a chave de ignição está na posição “ON”. Se oSRI (indicador de funcionamento) do SRS
não se acender, ou se estiverpermanentemente aceso, após se teracendido intermitentemente durante 6 segundos após ligar a ignição ou após omotor entrar em funcionamento, ou se seacender enquanto conduz, o SRS nãoestá a funcionar correctamente. Se istosuceder, dirigir-se imediatamente a umAgente ou Oficina Autorizada Hyundai emandar inspeccionar o sistema.
o Antes de substituir um fusível ou desligar a bateria, rodar a chave de ignição para aposição “LOCK” e retirar a chave. Nunca
substituir os fusíveis relacionados como air bag quando a chave de ignição estána posição “ON”. O não cumprimentodeste procedimento fará com que oindicador SRI do sistema SRS se acenda.

CARACTERÍSTICAS DO SEU HYUNDAI
1-28 JB150C2-AP
Manutenção do SRS O SRS não tem virtualmente qualquer manutenção e não existem por isso peças quepossa substituir por si mesmo. O sistema SRScompleto deverá ser inspeccionado por umconcessionário Hyundai autorizado 10 anosdepois da data de produção do carro. Qualquer intervenção no sistema do air bag, tal como a sua remoção, instalação, reparação, ouqualquer trabalho no volante deverá serexecutado por um técnico Hyundai qualificado.O manuseamento indevido do sistema de airbag poderá resultar em ferimentos pessoaisgraves.
o Não aplicar esforços excessivos na parte
lateral do banco.
o Não colocar quaisquer objectos sobre o airbag ou entre o airbag e o seu corpo.
o Não colocar quaisquer objectos (um chapéu chuva, saco, etc.) entre a portada frente e o banco da frente. Taisobjectos podem transformar-se emprojécteis perigosos e provocarferimentos no caso de accionamento dosairbags laterais.
o Para evitar o accionamento acidental e inesperado do airbag lateral que poderáresultar em ferimentos, evitar quaisquerimpactos no sensor do airbag lateralquando a chave de ignição está naposição “ON”.
B990B02Y-APT
Airbag Lateral (Se instalado)
B990B02Y
O seu Hyundai está equipado com airbags laterais em cada um dos bancos da frente. Afinalidade do airbag é fornecer ao condutor doveículo e/ou ao passageiro da frente umaprotecção adicional que aquela oferecida pelocinto de segurança apenas. Os airbags lateraisestão concebidos para serem accionados apenasno caso de colisões laterais, dependendo daviolência do impacto, ângulo, velocidade e pontode impacto. Os airbags laterais não estãoconcebidos para serem accionados em todas assituações de impactos laterais. AVISO:
o Para uma melhor protecção do sistema
de airbags laterais e para evitar ferimentos provocados pelo accionamento dosairbags, ambos os ocupantes dos bancosda frente deverão sentar-se direitos ecom o cinto de segurança correctamentecolocado. As mãos do condutor deverãoestar colocadas no volante nas posiçõesde 9:00 e 3:00 horas. O passageiro deverácolocar as mãos ou braços sobre o seucolo.
o Não utilizar quaisquer capas de banco adicionais.
o A utilização de capas de banco podem reduzir o efeito do sistema.
o Não instalar quaisquer acessórios ao lado ou na proximidade do airbag. Sensor do airbag lateral
HTB072

CARACTERÍSTICAS DO SEU HYUNDAI 1-29
porque esse objecto poderá causar danos se o veículo sofrer um acidentesuficientemente severo para inflacionaro air bag.
o Se o air bag se inflacionar, tem de ser substiyuido por um concessionário Hyun-dai autorizado.
o Não mexa ou desligue o circuito do SRS, ou outros componentes do sistema SRS.Se o fizer, poderão resultar ferimentos,devido á activação acidental do air bagou inoperabilidade do SRS.
o Se algum componente do air bag tiver que ser substituido, ou se o veículo tiverque ser destruído, tem de ser observadasdeterminadas precauções de segurança.O seu concessionário Hyundai conheceestas precauções e pode-lhe fornecer ainformação necessária. O não seguimentodestas precauções e procedimentospoderá aumentar o risco de ferimentospessoais.
o Se vender o seu veículo, informe o novo proprietário destes importantes pontos ecertifique-se que este manual étransferido para o novo proprietáriojuntamente com o veículo.
o Não substitua os pára-choques por outros que não sejam peças genuínasHyundai. Caso contrário, poderá afectarde forma prejudicial o desempenho doSRS (airbag), o que poderá provocarferimentos inesperados.
YT10355A
AVISO:
o Perigo extremo! Não utilize um porta- bébés num assento protegido com AirBag.
o A modificação dos componentes ou circuito do SRS, inclusivé a colocaçãode qualquer tipo de autocolantes naalmofada do volante ou modificações naestrutura do chassis, poderá efectar aperformance do SRS e causar possíveisferimentos.
o Para limpar a almofada da buzina, utilize um pano suave e seco ou humedecidocom água simples. Solventes oudetergentes poderão afectar o forro doair bag e a expansão adequada dosistema.
o Não deverão ser colocados objectos sobre ou próximo da identificação do airbag no volante e painel de instrumentos,

CARACTERÍSTICAS DO SEU HYUNDAI
1-30
12
1
13 16 19 B250A01O-3
234
11 9876
13 15 20 51
0
17181421
B250A02O-GPT
INSTRUMENTOS E COMANDOS
AVISO: Quando instalado o contentor de ar liquido de refrigeração dentro do veículo, não ocoloque próximo do painel de instrumentosnem perto da almofada do airbag. Uma even-tual fuga no contentor pode provocar danosno painel de instrumentos, almofada doairbag e sistema de ventilação, sendonecessário limpar imediatamente com água.
1. Interruptor multi-funções de iluminação
2. Buzina/Módulo de AirBag do Lado do Condutor
3. Interruptor da ignição
4. Interruptor do limpa/lava para-brisas
5. Interruptor dos faróis de nevoeiro
(Se instalado)
6. Interruptor de sinalização de emergência
7. Relógio digital (Se instalado) 8. Interruptor da luz de nevoeiro traseira
(Se instalado)
9. Interruptor de aquecimento do óculo/ Aquecimento do retrovisor exterior(Se instalado)
10. Airbag do lado do passageiro (Se instalado)
11. Alavanca de abertura do capot
12. Reostato do painel de instrumentos
13. Interruptor principal do controle de velocidade (Se instalado) 14. Alavanca de inclinação do volante
15. Travão de estacionamento
16. Cinzeiro
17. Alavanca selectora
18. Tomada de energia
19. Isqueiro
20. Painel do controle do aquecimento/ar
condicionado
21. Porta luvas

CARACTERÍSTICAS DO SEU HYUNDAI 1-31
B260A02O-1
2567
8
13
9101115 16 17 18 19 20 214312142322
B260A03O-GPT

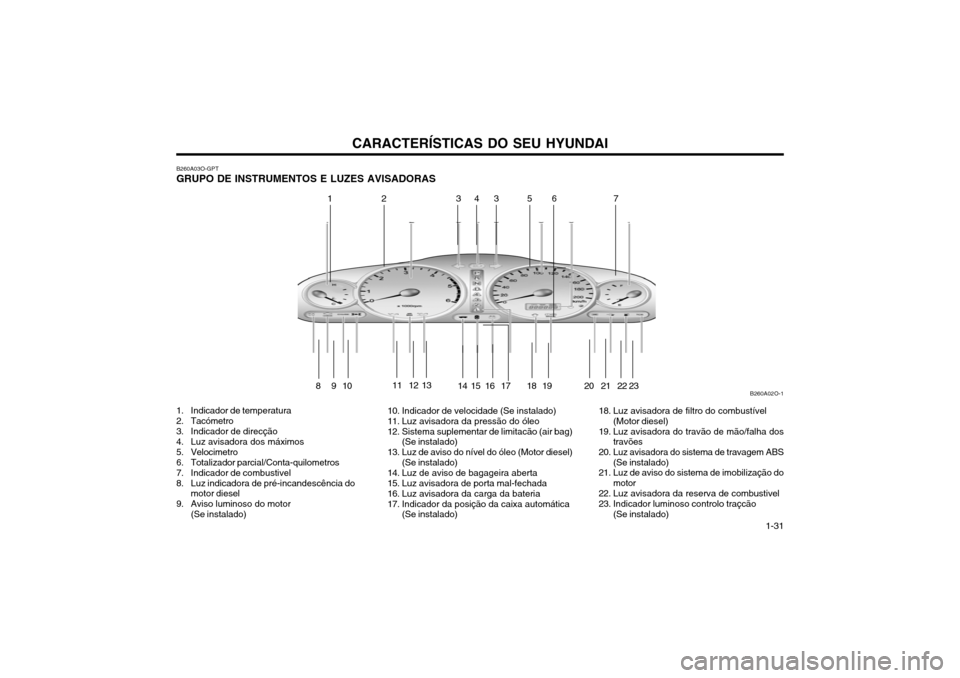

GRUPO DE INSTRUMENTOS E LUZES AVISADORAS
1. Indicador de temperatura
2. Tacómetro
3. Indicador de direcção
4. Luz avisadora dos máximos
5. Velocimetro
6. Totalizador parcial/Conta-quilometros
7. Indicador de combustivel
8. Luz indicadora de pré-incandescência do motor diesel
9. Aviso luminoso do motor
(Se instalado) 10. Indicador de velocidade (Se instalado)
11. Luz avisadora da pressão do óleo
12. Sistema suplementar de limitacão (air bag)
(Se instalado)
13. Luz de aviso do nível do óleo (Motor diesel) (Se instalado)
14. Luz de aviso de bagageira aberta
15. Luz avisadora de porta mal-fechada
16. Luz avisadora da carga da bateria
17. Indicador da posição da caixa automática (Se instalado) 18. Luz avisadora de filtro do combustível
(Motor diesel)
19. Luz avisadora do travão de mão/falha dos travões
20. Luz avisadora do sistema de travagem ABS (Se instalado)
21. Luz de aviso do sistema de imobilização do motor
22. Luz avisadora da reserva de combustivel
23. Indicador luminoso controlo traçcão (Se instalado)
