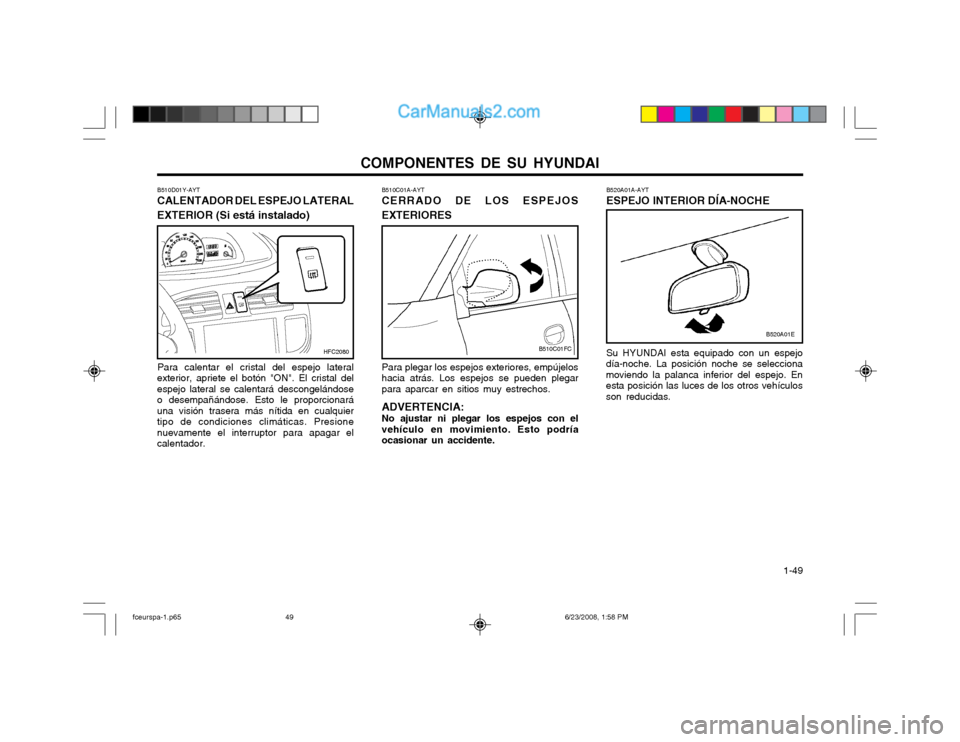

Page 57 of 134
COMPONENTES DE SU HYUNDAI 1-49
B520A01A-AYT ESPEJO INTERIOR DÍA-NOCHE Su HYUNDAI esta equipado con un espejo
día-noche. La posición noche se selecciona moviendo la palanca inferior del espejo. Enesta posición las luces de los otros vehículosson reducidas.
B510C01A-AYT CERRADO DE LOS ESPEJOS EXTERIORES
Para plegar los espejos exteriores, empújelos hacia atrás. Los espejos se pueden plegarpara aparcar en sitios muy estrechos. ADVERTENCIA: No ajustar ni plegar los espejos con el vehículo en movimiento. Esto podríaocasionar un accidente.
B520A01E
B510C01FC
B510D01Y-AYT CALENTADOR DEL ESPEJO LATERAL EXTERIOR (Si está instalado)Para calentar el cristal del espejo lateral
exterior, apriete el botón "ON". El cristal del espejo lateral se calentará descongelándoseo desempañándose. Esto le proporcionaráuna visión trasera más nítida en cualquiertipo de condiciones climáticas. Presionenuevamente el interruptor para apagar elcalentador.
HFC2080
fceurspa-1.p65 6/23/2008, 1:58 PM
49

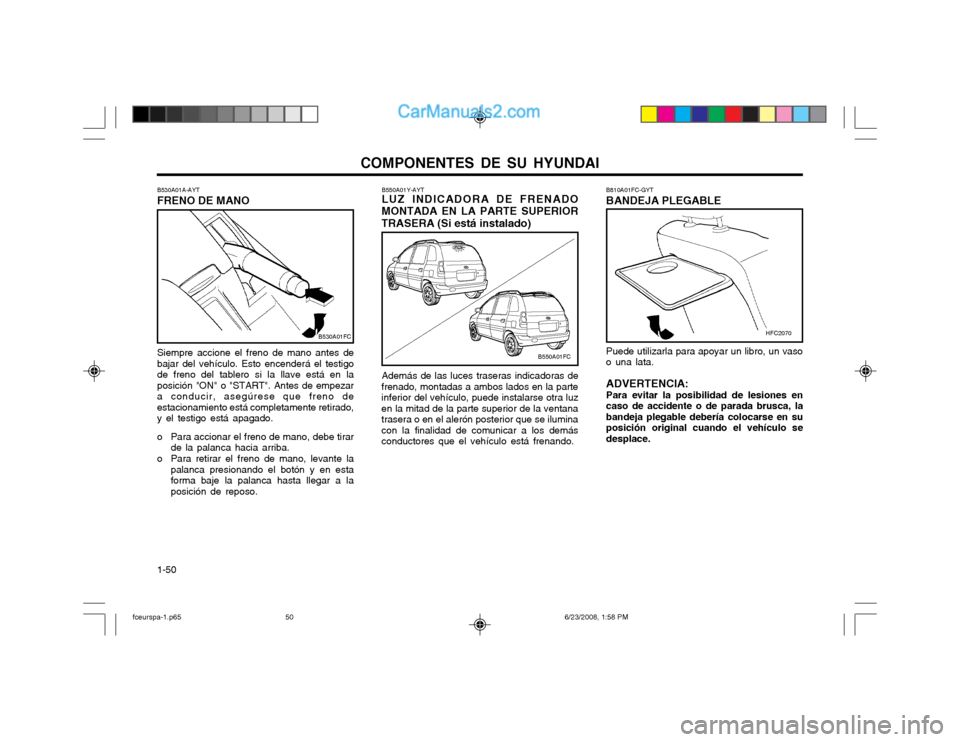

Page 58 of 134
COMPONENTES DE SU HYUNDAI
1-50 B550A01Y-AYT LUZ INDICADORA DE FRENADO
MONTADA EN LA PARTE SUPERIOR TRASERA (Si está instalado)
Además de las luces traseras indicadoras de
frenado, montadas a ambos lados en la parte inferior del vehículo, puede instalarse otra luzen la mitad de la parte superior de la ventanatrasera o en el alerón posterior que se iluminacon la finalidad de comunicar a los demásconductores que el vehículo está frenando.
B550A01FC
B810A01FC-GYT BANDEJA PLEGABLE
HFC2070
Puede utilizarla para apoyar un libro, un vaso o una lata. ADVERTENCIA: Para evitar la posibilidad de lesiones en caso de accidente o de parada brusca, labandeja plegable debería colocarse en suposición original cuando el vehículo sedesplace.
B530A01A-AYT FRENO DE MANO Siempre accione el freno de mano antes de bajar del vehículo. Esto encenderá el testigode freno del tablero si la llave está en laposición "ON" o "START". Antes de empezara conducir, asegúrese que freno deestacionamiento está completamente retirado,y el testigo está apagado.
o Para accionar el freno de mano, debe tirar
de la palanca hacia arriba.
o Para retirar el freno de mano, levante la palanca presionando el botón y en esta forma baje la palanca hasta llegar a laposición de reposo.
B530A01FC
fceurspa-1.p65 6/23/2008, 1:58 PM
50

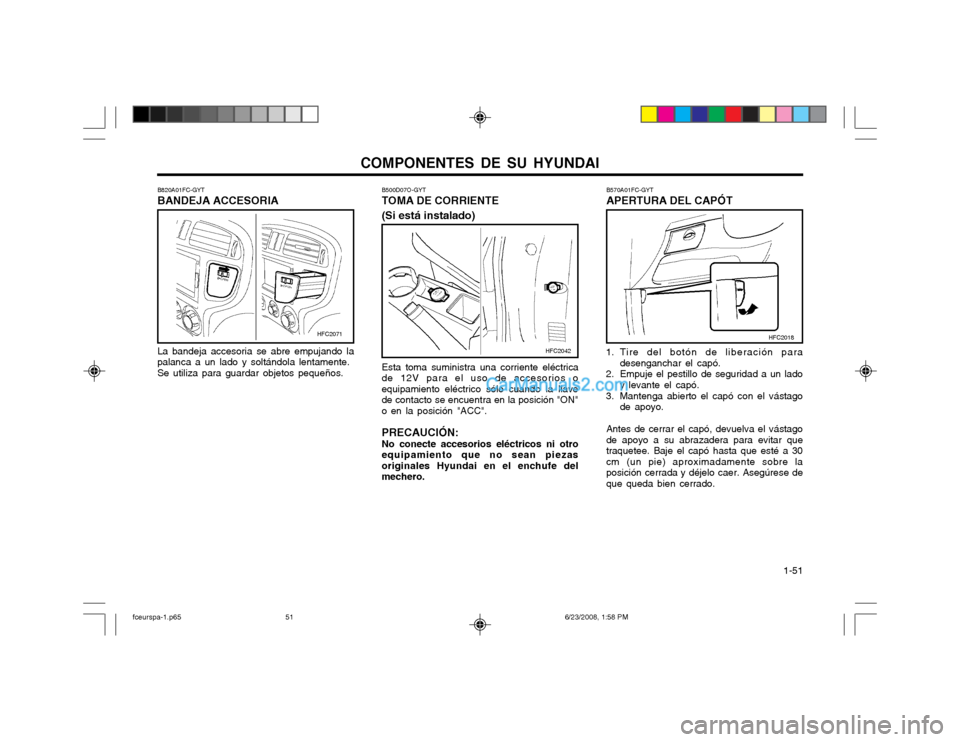

Page 59 of 134
COMPONENTES DE SU HYUNDAI 1-51
Esta toma suministra una corriente eléctrica
de 12V para el uso de accesorios o equipamiento eléctrico sólo cuando la llavede contacto se encuentra en la posición "ON"o en la posición "ACC".
PRECAUCIÓN: No conecte accesorios eléctricos ni otro
equipamiento que no sean piezas originales Hyundai en el enchufe delmechero. B570A01FC-GYT APERTURA DEL CAPÓT
HFC2018
1. Tire del botón de liberación para
desenganchar el capó.
2. Empuje el pestillo de seguridad a un lado y levante el capó.
3. Mantenga abierto el capó con el vástago de apoyo.
Antes de cerrar el capó, devuelva el vástago de apoyo a su abrazadera para evitar quetraquetee. Baje el capó hasta que esté a 30cm (un pie) aproximadamente sobre laposición cerrada y déjelo caer. Asegúrese deque queda bien cerrado.
B820A01FC-GYT BANDEJA ACCESORIA La bandeja accesoria se abre empujando la palanca a un lado y soltándola lentamente.Se utiliza para guardar objetos pequeños.
HFC2071
HFC2042
B500D07O-GYT TOMA DE CORRIENTE (Si está instalado)
fceurspa-1.p65
6/23/2008, 1:58 PM
51

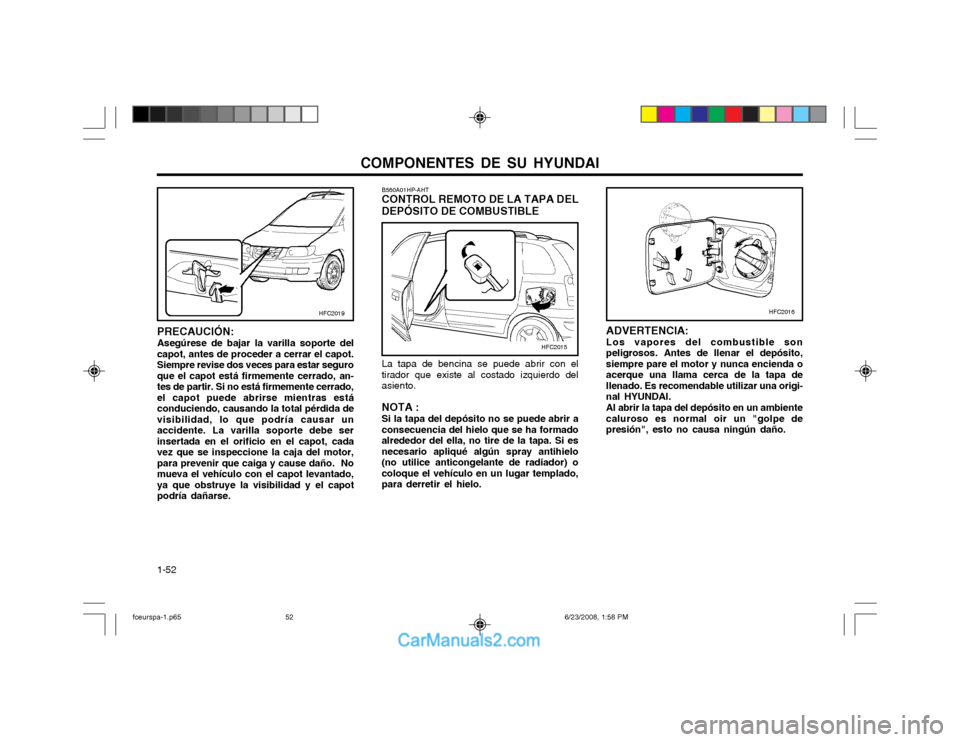

Page 60 of 134
COMPONENTES DE SU HYUNDAI
1-52 ADVERTENCIA: Los vapores del combustible sonpeligrosos. Antes de llenar el depósito,siempre pare el motor y nunca encienda oacerque una llama cerca de la tapa dellenado. Es recomendable utilizar una origi-nal HYUNDAI. Al abrir la tapa del depósito en un ambiente caluroso es normal oir un "golpe depresión", esto no causa ningún daño.
B560A01HP-AHT CONTROL REMOTO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE La tapa de bencina se puede abrir con el tirador que existe al costado izquierdo delasiento. NOTA : Si la tapa del depósito no se puede abrir a consecuencia del hielo que se ha formadoalrededor del ella, no tire de la tapa. Si esnecesario apliqué algún spray antihielo(no utilice anticongelante de radiador) ocoloque el vehículo en un lugar templado,para derretir el hielo.
HFC2016
HFC2015
PRECAUCIÓN: Asegúrese de bajar la varilla soporte del capot, antes de proceder a cerrar el capot.Siempre revise dos veces para estar seguroque el capot está firmemente cerrado, an-tes de partir. Si no está firmemente cerrado,el capot puede abrirse mientras estáconduciendo, causando la total pérdida devisibilidad, lo que podría causar unaccidente. La varilla soporte debe serinsertada en el orificio en el capot, cadavez que se inspeccione la caja del motor,para prevenir que caiga y cause daño. Nomueva el vehículo con el capot levantado,ya que obstruye la visibilidad y el capotpodría dañarse.
HFC2019
fceurspa-1.p65
6/23/2008, 1:58 PM
52

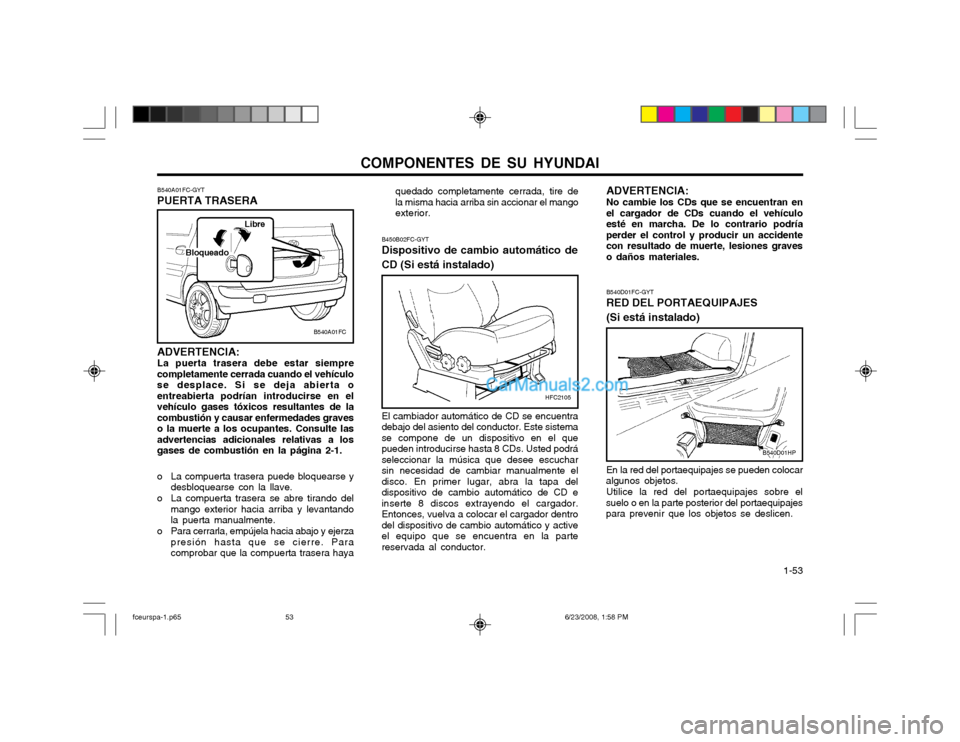

Page 61 of 134
COMPONENTES DE SU HYUNDAI 1-53
B540D01HP
B540D01FC-GYT RED DEL PORTAEQUIPAJES (Si está instalado) En la red del portaequipajes se pueden colocar
algunos objetos.
Utilice la red del portaequipajes sobre el
suelo o en la parte posterior del portaequipajes para prevenir que los objetos se deslicen.
El cambiador automático de CD se encuentradebajo del asiento del conductor. Este sistemase compone de un dispositivo en el quepueden introducirse hasta 8 CDs. Usted podráseleccionar la música que desee escucharsin necesidad de cambiar manualmente eldisco. En primer lugar, abra la tapa deldispositivo de cambio automático de CD einserte 8 discos extrayendo el cargador.Entonces, vuelva a colocar el cargador dentrodel dispositivo de cambio automático y activeel equipo que se encuentra en la partereservada al conductor.
B450B02FC-GYT Dispositivo de cambio automático de CD (Si está instalado)
quedado completamente cerrada, tire de la misma hacia arriba sin accionar el mangoexterior.
HFC2105
B540A01FC-GYT
PUERTA TRASERA
ADVERTENCIA: La puerta trasera debe estar siemprecompletamente cerrada cuando el vehículose desplace. Si se deja abierta oentreabierta podrían introducirse en elvehículo gases tóxicos resultantes de lacombustión y causar enfermedades graveso la muerte a los ocupantes. Consulte lasadvertencias adicionales relativas a losgases de combustión en la página 2-1.
o La compuerta trasera puede bloquearse y desbloquearse con la llave.
o La compuerta trasera se abre tirando del mango exterior hacia arriba y levantandola puerta manualmente.
o Para cerrarla, empújela hacia abajo y ejerza presión hasta que se cierre. Paracomprobar que la compuerta trasera haya
B540A01FC
Libre
Bloqueado
ADVERTENCIA: No cambie los CDs que se encuentran en el cargador de CDs cuando el vehículoesté en marcha. De lo contrario podríaperder el control y producir un accidentecon resultado de muerte, lesiones graveso daños materiales.
fceurspa-1.p65
6/23/2008, 1:58 PM
53
Page 62 of 134
COMPONENTES DE SU HYUNDAI
1-54 PRECAUCIÓN:
o Se recomiendan las siguientes especificaciones al cargar mercancías o equipaje.
B630A01FC-GYT PORTAEQUIPAJES DE TECHO (Si está instalado) Si su Hyundai ha sido equipado con una reja portaequipajes, puede transportar objetossobre el techo de su vehículo. Las traviesasy los componentes de fijación para adaptar elportaequipajes a su vehículo puedenconseguirse en un concesionario Hyundaiautorizado. Los Concesionarios Hyundai estánpreparados para dar el Servicio con la calidadnecesaria.
BACA
70 kg
DISTRIBUIDOS
UNIFORMEMENTE
HFC2106
o Si transporta mercancias o equipaje cuyo peso excedad de 70 kg este puede dañar su vehículo.
o Cuando transporte objetos largos nunca las deje sobresalir ni por la parte traserani por los lados.
o Para evitar producir daños o perder la carga durante el viaje, compruebe confrecuencia que tanto el portaequipajescomo la carga siguen fuertementefijados.
o Conduzca siempre su vehículo a una velocidad moderada.
o Para utilizar los raíles como reja portaequipajes debe montar dos o másbarras transversales (o equivalentes)en los mismos antes de cargar equipaje.
o Antes de cargar equipaje sobre los raíles, adapte las barras transversales.
o Si se carga equipaje sobre el vehículo excediendo la especificación puedeperjudicarse la estabilidad del mismo.
B640A01FC
B650A01FC-GHT CUBIERTA DEL MALETERO No debería transportarse ningún objeto sobre la cubierta del maletero. Los objetos sueltos podrían provocar lesiones a los ocupantes en caso de frenadas bruscas.
fceurspa-1.p65
6/23/2008, 1:58 PM
54

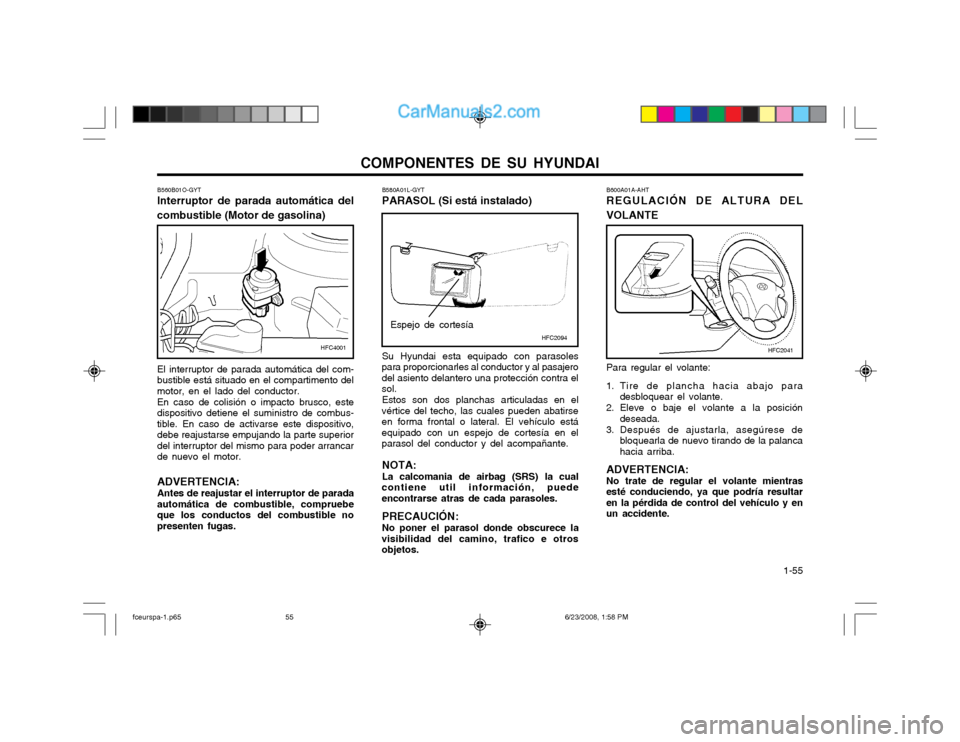

Page 63 of 134
COMPONENTES DE SU HYUNDAI 1-55
B600A01A-AHT REGULACIÓN DE ALTURA DEL
VOLANTE
Para regular el volante:
1. Tire de plancha hacia abajo para desbloquear el volante.
2. Eleve o baje el volante a la posición deseada.
3. Después de ajustarla, asegúrese de bloquearla de nuevo tirando de la palanca hacia arriba.
ADVERTENCIA:No trate de regular el volante mientras
esté conduciendo, ya que podría resultaren la pérdida de control del vehículo y enun accidente.
Espejo de cortesía
B580A01L-GYT PARASOL (Si está instalado) Su Hyundai esta equipado con parasoles
para proporcionarles al conductor y al pasajero del asiento delantero una protección contra elsol.
Estos son dos planchas articuladas en el
vértice del techo, las cuales pueden abatirseen forma frontal o lateral. El vehículo estáequipado con un espejo de cortesía en elparasol del conductor y del acompañante.
NOTA: La calcomania de airbag (SRS) la cual
contiene util información, puede encontrarse atras de cada parasoles.
PRECAUCIÓN: No poner el parasol donde obscurece la
visibilidad del camino, trafico e otros objetos.
HFC2094
HFC2041
B560B01O-GYT Interruptor de parada automática del
combustible (Motor de gasolina) El interruptor de parada automática del com- bustible está situado en el compartimento delmotor, en el lado del conductor. En caso de colisión o impacto brusco, este dispositivo detiene el suministro de combus-tible. En caso de activarse este dispositivo,debe reajustarse empujando la parte superiordel interruptor del mismo para poder arrancarde nuevo el motor. ADVERTENCIA: Antes de reajustar el interruptor de parada automática de combustible, compruebeque los conductos del combustible nopresenten fugas.
HFC4001
fceurspa-1.p65 6/23/2008, 1:58 PM
55

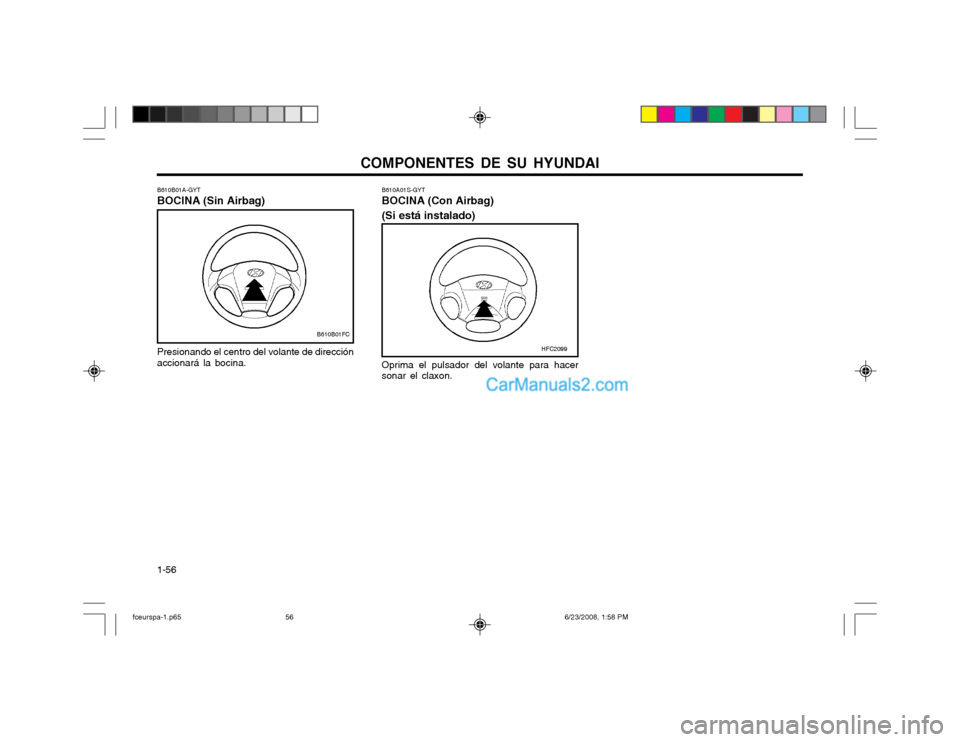

Page 64 of 134
COMPONENTES DE SU HYUNDAI
1-56 B610A01S-GYT BOCINA (Con Airbag) (Si está instalado)
HFC2099
Oprima el pulsador del volante para hacer sonar el claxon.
B610B01A-GYT BOCINA (Sin Airbag) Presionando el centro del volante de dirección accionará la bocina.
B610B01FC
fceurspa-1.p65
6/23/2008, 1:58 PM
56
