2003 Hyundai Matrix Manual del propietario (in Spanish)

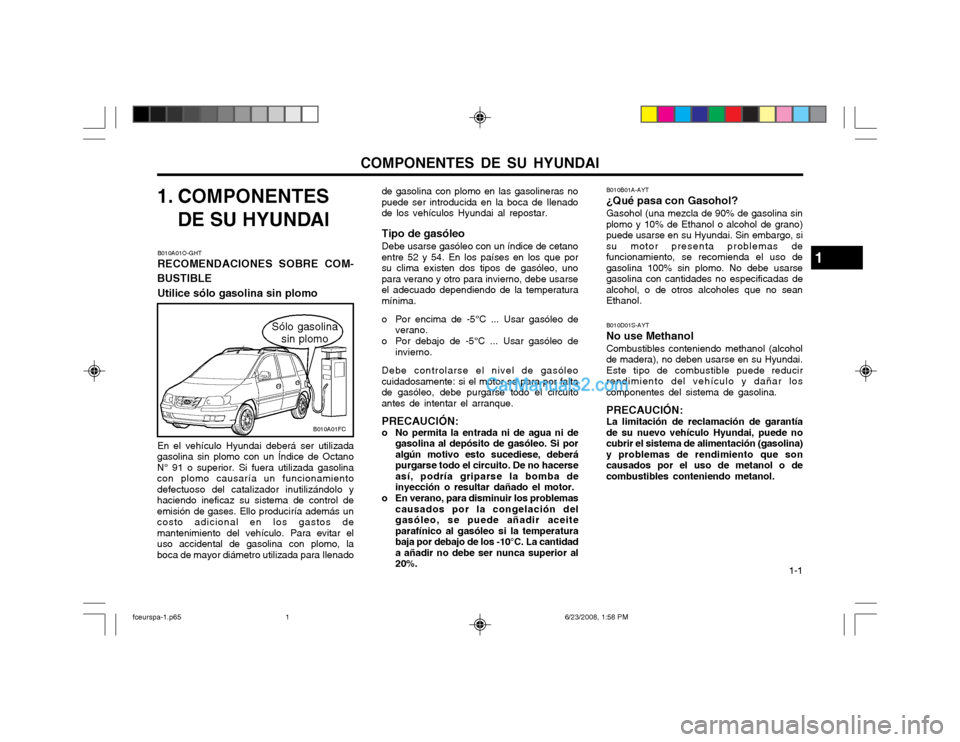

COMPONENTES DE SU HYUNDAI 1-1
1. COMPONENTESDE SU HYUNDAI
B010A01O-GHT RECOMENDACIONES SOBRE COM-
BUSTIBLE
Utilice sólo gasolina sin plomo En el vehículo Hyundai deberá ser utilizada
gasolina sin plomo con un Índice de Octano N° 91 o superior. Si fuera utilizada gasolinacon plomo causaría un funcionamientodefectuoso del catalizador inutilizándolo yhaciendo ineficaz su sistema de control deemisión de gases. Ello produciría además uncosto adicional en los gastos demantenimiento del vehículo. Para evitar eluso accidental de gasolina con plomo, laboca de mayor diámetro utilizada para Ilenado de gasolina con plomo en las gasolineras nopuede ser introducida en la boca de Ilenadode los vehículos Hyundai al repostar.
Tipo de gasóleo Debe usarse gasóleo con un índice de cetano
entre 52 y 54. En los países en los que por su clima existen dos tipos de gasóleo, unopara verano y otro para invierno, debe usarseel adecuado dependiendo de la temperaturamínima.
o Por encima de -5°C ... Usar gasóleo de verano.
o Por debajo de -5°C ... Usar gasóleo de invierno.
Debe controlarse el nivel de gasóleo
cuidadosamente: si el motor se para por falta de gasóleo, debe purgarse todo el circuitoantes de intentar el arranque.
PRECAUCIÓN:
o No permita la entrada ni de agua ni de gasolina al depósito de gasóleo. Si poralgún motivo esto sucediese, deberápurgarse todo el circuito. De no hacerseasí, podría griparse la bomba deinyección o resultar dañado el motor.
o En verano, para disminuir los problemas causados por la congelación delgasóleo, se puede añadir aceiteparafínico al gasóleo si la temperaturabaja por debajo de los -10°C. La cantidada añadir no debe ser nunca superior al20%. B010B01A-AYT ¿Qué pasa con Gasohol?Gasohol (una mezcla de 90% de gasolina sin plomo y 10% de Ethanol o alcohol de grano)puede usarse en su Hyundai. Sin embargo, sisu motor presenta problemas defuncionamiento, se recomienda el uso degasolina 100% sin plomo. No debe usarsegasolina con cantidades no especificadas dealcohol, o de otros alcoholes que no seanEthanol. B010D01S-AYT No use MethanolCombustibles conteniendo methanol (alcohol de madera), no deben usarse en su Hyundai.Este tipo de combustible puede reducirrendimiento del vehículo y dañar loscomponentes del sistema de gasolina. PRECAUCIÓN: La limitación de reclamación de garantía de su nuevo vehículo Hyundai, puede nocubrir el sistema de alimentación (gasolina)
y problemas de rendimiento que soncausados por el uso de metanol o decombustibles conteniendo metanol.
1
B010A01FC
Sólo gasolina
sin plomo
fceurspa-1.p65 6/23/2008, 1:58 PM
1

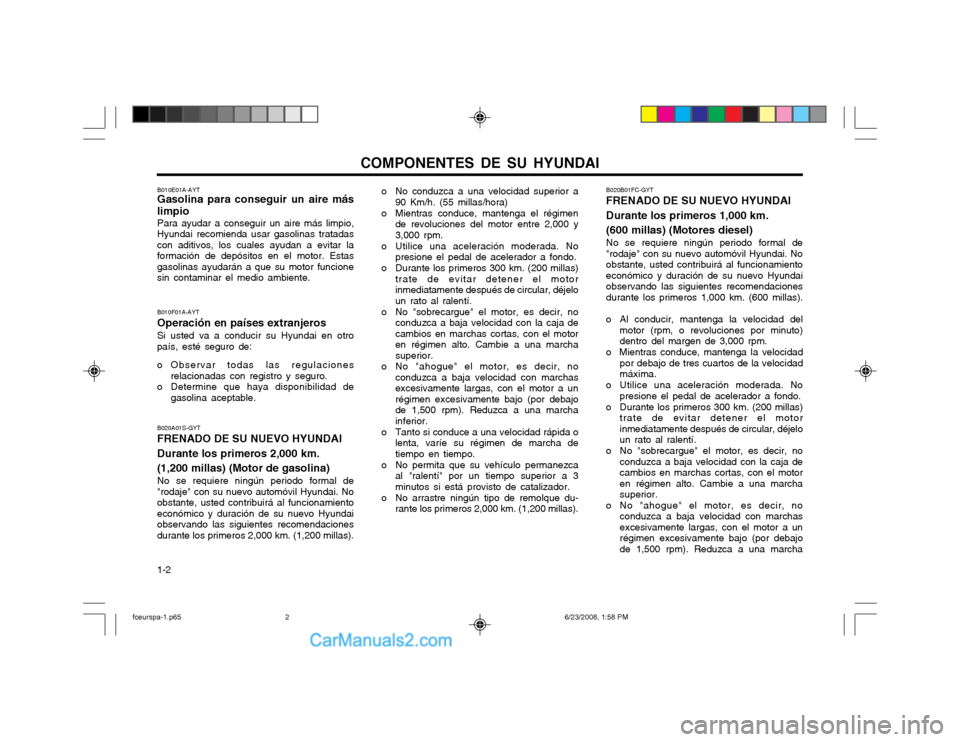

COMPONENTES DE SU HYUNDAI
1-2
B020A01S-GYT FRENADO DE SU NUEVO HYUNDAI Durante los primeros 2,000 km.(1,200 millas) (Motor de gasolina) No se requiere ningún periodo formal de "rodaje" con su nuevo automóvil Hyundai. Noobstante, usted contribuirá al funcionamientoeconómico y duración de su nuevo Hyundaiobservando las siguientes recomendacionesdurante los primeros 2,000 km. (1,200 millas).
B010F01A-AYT Operación en países extranjerosSi usted va a conducir su Hyundai en otro país, esté seguro de:
o Observar todas las regulaciones
relacionadas con registro y seguro.
o Determine que haya disponibilidad de gasolina aceptable.
B010E01A-AYT Gasolina para conseguir un aire más
limpio Para ayudar a conseguir un aire más limpio,
Hyundai recomienda usar gasolinas tratadas con aditivos, los cuales ayudan a evitar laformación de depósitos en el motor. Estasgasolinas ayudarán a que su motor funcionesin contaminar el medio ambiente. B020B01FC-GYT FRENADO DE SU NUEVO HYUNDAI Durante los primeros 1,000 km. (600 millas) (Motores diesel) No se requiere ningún periodo formal de "rodaje" con su nuevo automóvil Hyundai. Noobstante, usted contribuirá al funcionamientoeconómico y duración de su nuevo Hyundaiobservando las siguientes recomendacionesdurante los primeros 1,000 km. (600 millas).
o Al conducir, mantenga la velocidad del
motor (rpm, o revoluciones por minuto) dentro del margen de 3,000 rpm.
o Mientras conduce, mantenga la velocidad por debajo de tres cuartos de la velocidadmáxima.
o Utilice una aceleración moderada. No presione el pedal de acelerador a fondo.
o Durante los primeros 300 km. (200 millas) trate de evitar detener el motorinmediatamente después de circular, déjeloun rato al ralentí.
o No "sobrecargue" el motor, es decir, no conduzca a baja velocidad con la caja decambios en marchas cortas, con el motoren régimen alto. Cambie a una marchasuperior.
o No "ahogue" el motor, es decir, no conduzca a baja velocidad con marchasexcesivamente largas, con el motor a unrégimen excesivamente bajo (por debajode 1,500 rpm). Reduzca a una marcha
o No conduzca a una velocidad superior a
90 Km/h. (55 millas/hora)
o Mientras conduce, mantenga el régimen de revoluciones del motor entre 2,000 y3,000 rpm.
o Utilice una aceleración moderada. No presione el pedal de acelerador a fondo.
o Durante los primeros 300 km. (200 millas) trate de evitar detener el motorinmediatamente después de circular, déjeloun rato al ralentí.
o No "sobrecargue" el motor, es decir, no conduzca a baja velocidad con la caja decambios en marchas cortas, con el motoren régimen alto. Cambie a una marchasuperior.
o No "ahogue" el motor, es decir, no conduzca a baja velocidad con marchasexcesivamente largas, con el motor a un
régimen excesivamente bajo (por debajode 1,500 rpm). Reduzca a una marchainferior.
o Tanto si conduce a una velocidad rápida o lenta, varíe su régimen de marcha detiempo en tiempo.
o No permita que su vehículo permanezca al "ralentí" por un tiempo superior a 3minutos si está provisto de catalizador.
o No arrastre ningún tipo de remolque du- rante los primeros 2,000 km. (1,200 millas).
fceurspa-1.p65 6/23/2008, 1:58 PM
2

COMPONENTES DE SU HYUNDAI 1-3
B880A01A-GHT SISTEMA INMOVILIZADOREl sistema de inmovilización del motor es un
dispositivo antirrobo para prevenir robos y disuadir a los ladrones de automóviles. B880B03A-GYT Llaves Todas las cerraduras del vehículo funcionan con la misma llave. Sin embargo, dado quees posible bloquear las puertas sin hacer usode la llave, deberá tener cuidado de no cerrarel coche dejando la llave dentro por error. NOTA: Si hace usted su propio duplicado de la llave, no podrá cancelar el sistema oarrancar el motor.
AX10020A-1
inferior.
o Tanto si conduce a una velocidad rápida o lenta, varíe su régimen de marcha de tiempo en tiempo.
o No permita que su vehículo permanezca al "ralentí" por un tiempo superior a 3minutos si está provisto de catalizador.
o No arrastre ningún tipo de remolque du- rante los primeros 1,000 km. (600 millas).
B880C01A-GYT Números de clave
El número clave del vehículo aparece registrado en una etiqueta metálica adjunta alas llaves cuando se entrega el vehículo. Debe apuntar y guardar dicho número en un lugar seguro por si necesitara solicitar algunallave adicional. Cualquier concesionarioHyundai podrá proporcionarle nuevas llavessi usted les indica su número de clave. B880D02A-GYT Procedimientos del sistema de
seguridad
AX10030A-1
B880D01FC
Si al situar la llave de encendido en la posición "ON" el indicador de aviso del inmovilizadorparpadea durante cinco segundos, esto in-dica que su sistema inmovilizador está fuerade servicio. Y entonces sólo podrá arrancarel motor siguiendo los procedimientos delsistema seguridad con la llave de encendido.
Por motivos de seguridad, la etiqueta metálicacon el número clave que acompaña a lasllaves deberá retirarse del llavero tras laentrega de su nuevo vehículo. Además, porel mismo motivo, Hyundai no podrá facilitarlos números de clave. En caso de que necesite alguna llave adicional o pierda alguna de sus llaves, suconcesionario autorizado Hyundai podráfacilitarle otras nuevas.
fceurspa-1.p65
6/23/2008, 1:58 PM
3

COMPONENTES DE SU HYUNDAI

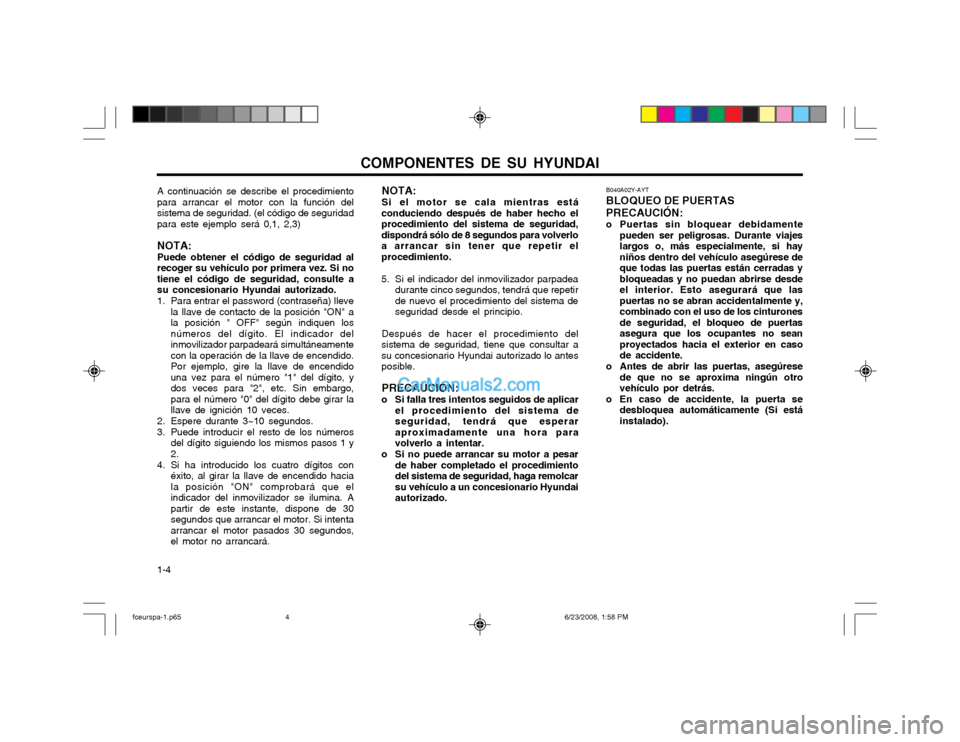

1-4 B040A02Y-AYT BLOQUEO DE PUERTASPRECAUCIÓN:
o Puertas sin bloquear debidamente
pueden ser peligrosas. Durante viajes largos o, más especialmente, si hayniños dentro del vehículo asegúrese deque todas las puertas están cerradas ybloqueadas y no puedan abrirse desdeel interior. Esto asegurará que laspuertas no se abran accidentalmente y,combinado con el uso de los cinturonesde seguridad, el bloqueo de puertasasegura que los ocupantes no seanproyectados hacia el exterior en casode accidente.
o Antes de abrir las puertas, asegúrese de que no se aproxima ningún otrovehículo por detrás.
o En caso de accidente, la puerta se desbloquea automáticamente (Si estáinstalado).
NOTA: Si el motor se cala mientras está
conduciendo después de haber hecho el procedimiento del sistema de seguridad,dispondrá sólo de 8 segundos para volverloa arrancar sin tener que repetir elprocedimiento.
5. Si el indicador del inmovilizador parpadea durante cinco segundos, tendrá que repetir de nuevo el procedimiento del sistema deseguridad desde el principio.
Después de hacer el procedimiento del
sistema de seguridad, tiene que consultar asu concesionario Hyundai autorizado lo antesposible.
PRECAUCIÓN:
o Si falla tres intentos seguidos de aplicar el procedimiento del sistema deseguridad, tendrá que esperaraproximadamente una hora paravolverlo a intentar.
o Si no puede arrancar su motor a pesar de haber completado el procedimientodel sistema de seguridad, haga remolcarsu vehículo a un concesionario Hyundaiautorizado.
A continuación se describe el procedimientopara arrancar el motor con la función delsistema de seguridad. (el código de seguridadpara este ejemplo será 0,1, 2,3) NOTA: Puede obtener el código de seguridad al recoger su vehículo por primera vez. Si notiene el código de seguridad, consulte asu concesionario Hyundai autorizado.
1. Para entrar el password (contraseña) lleve
la llave de contacto de la posición "ON" a la posición " OFF" según indiquen losnúmeros del dígito. El indicador delinmovilizador parpadeará simultáneamentecon la operación de la llave de encendido.Por ejemplo, gire la llave de encendidouna vez para el número "1" del dígito, ydos veces para "2", etc. Sin embargo,para el número "0" del dígito debe girar lallave de ignición 10 veces.
2. Espere durante 3~10 segundos.
3. Puede introducir el resto de los números del dígito siguiendo los mismos pasos 1 y 2.
4. Si ha introducido los cuatro dígitos con éxito, al girar la llave de encendido haciala posición "ON" comprobará que elindicador del inmovilizador se ilumina. Apartir de este instante, dispone de 30segundos que arrancar el motor. Si intentaarrancar el motor pasados 30 segundos,el motor no arrancará.
fceurspa-1.p65 6/23/2008, 1:58 PM
4

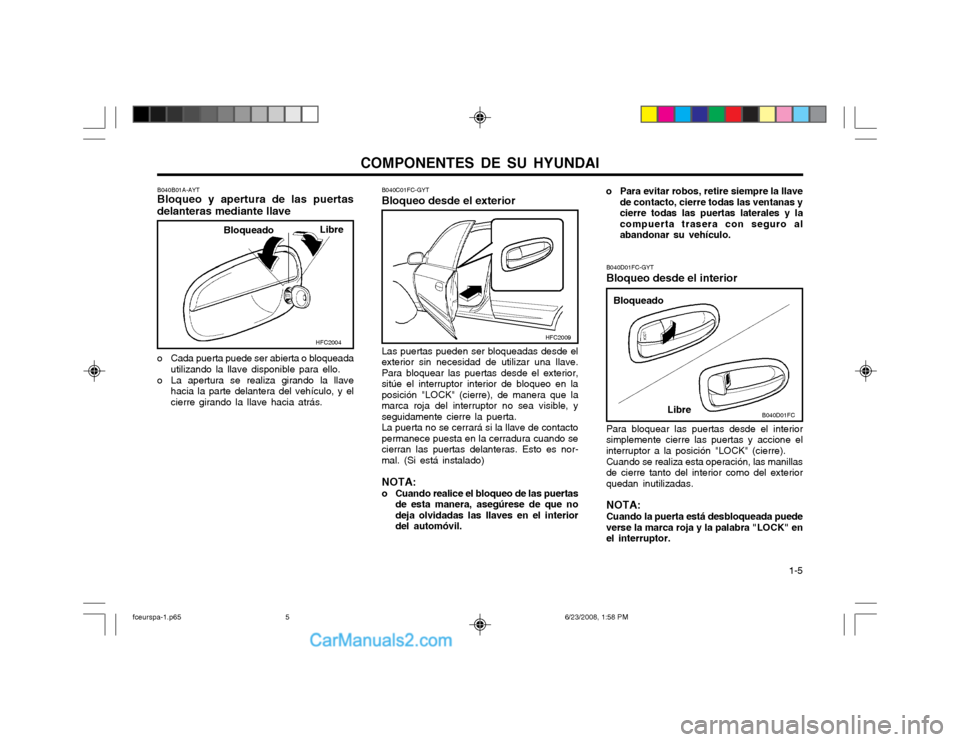

COMPONENTES DE SU HYUNDAI 1-5
B040B01A-AYT Bloqueo y apertura de las puertas delanteras mediante llave
Libre
Bloqueado
o Cada puerta puede ser abierta o bloqueada utilizando la llave disponible para ello.
o La apertura se realiza girando la llave hacia la parte delantera del vehículo, y el cierre girando la llave hacia atrás.
HFC2004
B040D01FC-GYT Bloqueo desde el interior
Las puertas pueden ser bloqueadas desde el exterior sin necesidad de utilizar una llave.Para bloquear las puertas desde el exterior,
sitúe el interruptor interior de bloqueo en laposición "LOCK" (cierre), de manera que lamarca roja del interruptor no sea visible, yseguidamente cierre la puerta.La puerta no se cerrará si la llave de contactopermanece puesta en la cerradura cuando secierran las puertas delanteras. Esto es nor-mal. (Si está instalado) NOTA:
o Cuando realice el bloqueo de las puertas de esta manera, asegúrese de que no deja olvidadas las llaves en el interiordel automóvil. Para bloquear las puertas desde el interiorsimplemente cierre las puertas y accione elinterruptor a la posición "LOCK" (cierre). Cuando se realiza esta operación, las manillas de cierre tanto del interior como del exteriorquedan inutilizadas. NOTA: Cuando la puerta está desbloqueada puede verse la marca roja y la palabra "LOCK" enel interruptor.
B040C01FC-GYT Bloqueo desde el exterior
Bloqueado
Libre
HFC2009
B040D01FC
o Para evitar robos, retire siempre la llavede contacto, cierre todas las ventanas y cierre todas las puertas laterales y lacompuerta trasera con seguro alabandonar su vehículo.
fceurspa-1.p65 6/23/2008, 1:58 PM
5

COMPONENTES DE SU HYUNDAI

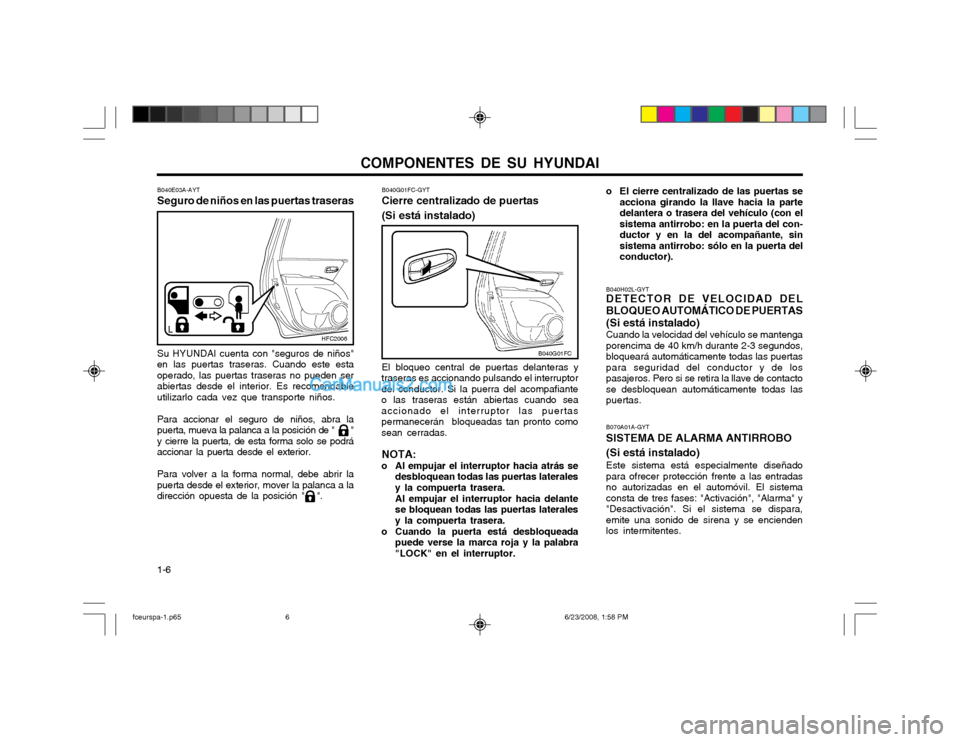

1-6 B070A01A-GYT SISTEMA DE ALARMA ANTIRROBO (Si está instalado) Este sistema está especialmente diseñado para ofrecer protección frente a las entradasno autorizadas en el automóvil. El sistemaconsta de tres fases: "Activación", "Alarma" y"Desactivación". Si el sistema se dispara,emite una sonido de sirena y se enciendenlos intermitentes.
B040G01FC-GYT Cierre centralizado de puertas (Si está instalado) El bloqueo central de puertas delanteras y
traseras es accionando pulsando el interruptor del conductor. Si la puerra del acompafiante
o las traseras están abiertas cuando seaaccionado el interruptor las puertaspermanecerán bloqueadas tan pronto comosean cerradas.
NOTA:
o Al empujar el interruptor hacia atrás se desbloquean todas las puertas lateralesy la compuerta trasera. Al empujar el interruptor hacia delante se bloquean todas las puertas lateralesy la compuerta trasera.
o Cuando la puerta está desbloqueada puede verse la marca roja y la palabra"LOCK" en el interruptor.
B040G01FC
o El cierre centralizado de las puertas seacciona girando la llave hacia la parte delantera o trasera del vehículo (con elsistema antirrobo: en la puerta del con-ductor y en la del acompañante, sinsistema antirrobo: sólo en la puerta delconductor).
B040H02L-GYT DETECTOR DE VELOCIDAD DEL BLOQUEO AUTOMÁTICO DE PUERTAS(Si está instalado) Cuando la velocidad del vehículo se mantenga porencima de 40 km/h durante 2-3 segundos,bloqueará automáticamente todas las puertaspara seguridad del conductor y de lospasajeros. Pero si se retira la llave de contactose desbloquean automáticamente todas laspuertas.
B040E03A-AYT Seguro de niños en las puertas traseras Su HYUNDAI cuenta con "seguros de niños"
en las puertas traseras. Cuando este esta operado, las puertas traseras no pueden serabiertas desde el interior. Es recomendableutilizarlo cada vez que transporte niños.
Para accionar el seguro de niños, abra la
puerta, mueva la palanca a la posición de " "y cierre la puerta, de esta forma solo se podráaccionar la puerta desde el exterior.
Para volver a la forma normal, debe abrir la
puerta desde el exterior, mover la palanca a la
dirección opuesta de la posición " ".
HFC2006
fceurspa-1.p65 6/23/2008, 1:58 PM
6

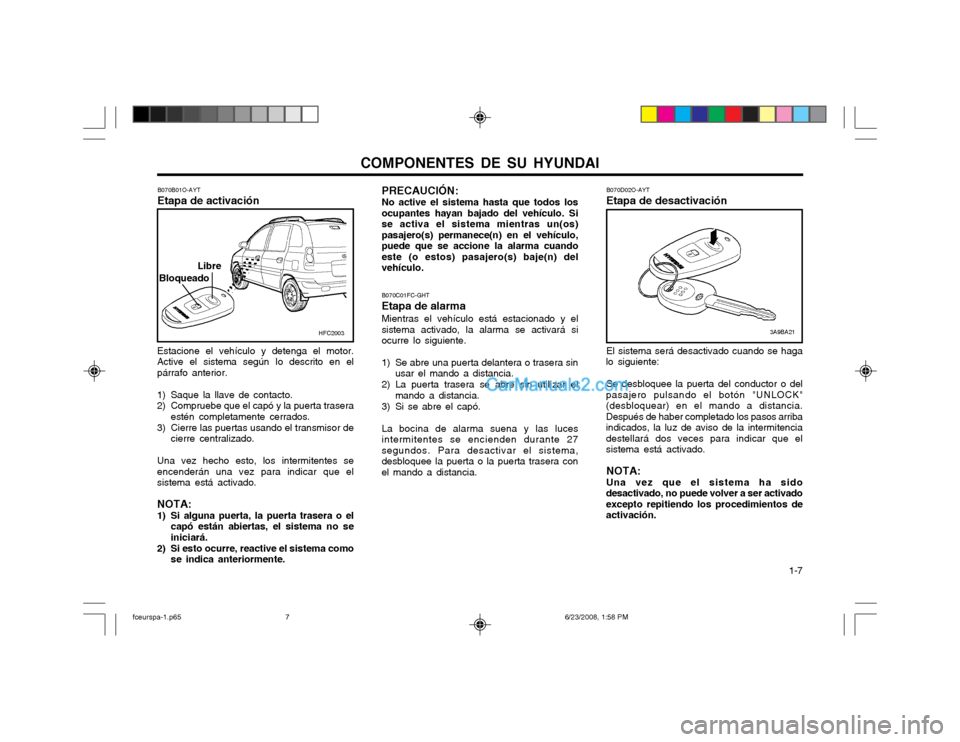

COMPONENTES DE SU HYUNDAI 1-7
Estacione el vehículo y detenga el motor. Active el sistema según lo descrito en elpárrafo anterior.
1) Saque la llave de contacto.
2) Compruebe que el capó y la puerta trasera estén completamente cerrados.
3) Cierre las puertas usando el transmisor de cierre centralizado.
Una vez hecho esto, los intermitentes seencenderán una vez para indicar que elsistema está activado. NOTA:
1) Si alguna puerta, la puerta trasera o el capó están abiertas, el sistema no se iniciará.
2) Si esto ocurre, reactive el sistema como se indica anteriormente.
B070B01O-AYT Etapa de activación
Libre
Bloqueado
HFC2003B070C01FC-GHT Etapa de alarma Mientras el vehículo está estacionado y el sistema activado, la alarma se activará siocurre lo siguiente.
1) Se abre una puerta delantera o trasera sin
usar el mando a distancia.
2) La puerta trasera se abre sin utilizar el mando a distancia.
3) Si se abre el capó. La bocina de alarma suena y las luces intermitentes se encienden durante 27segundos. Para desactivar el sistema,desbloquee la puerta o la puerta trasera conel mando a distancia.
PRECAUCIÓN: No active el sistema hasta que todos los ocupantes hayan bajado del vehículo. Sise activa el sistema mientras un(os)pasajero(s) permanece(n) en el vehículo,puede que se accione la alarma cuandoeste (o estos) pasajero(s) baje(n) delvehículo.
B070D02O-AYT Etapa de desactivación
3A9BA21
El sistema será desactivado cuando se haga
lo siguiente:
Se desbloquee la puerta del conductor o del
pasajero pulsando el botón "UNLOCK" (desbloquear) en el mando a distancia.Después de haber completado los pasos arribaindicados, la luz de aviso de la intermitenciadestellará dos veces para indicar que elsistema está activado.
NOTA:Una vez que el sistema ha sido
desactivado, no puede volver a ser activadoexcepto repitiendo los procedimientos deactivación.
fceurspa-1.p65 6/23/2008, 1:58 PM
7

COMPONENTES DE SU HYUNDAI

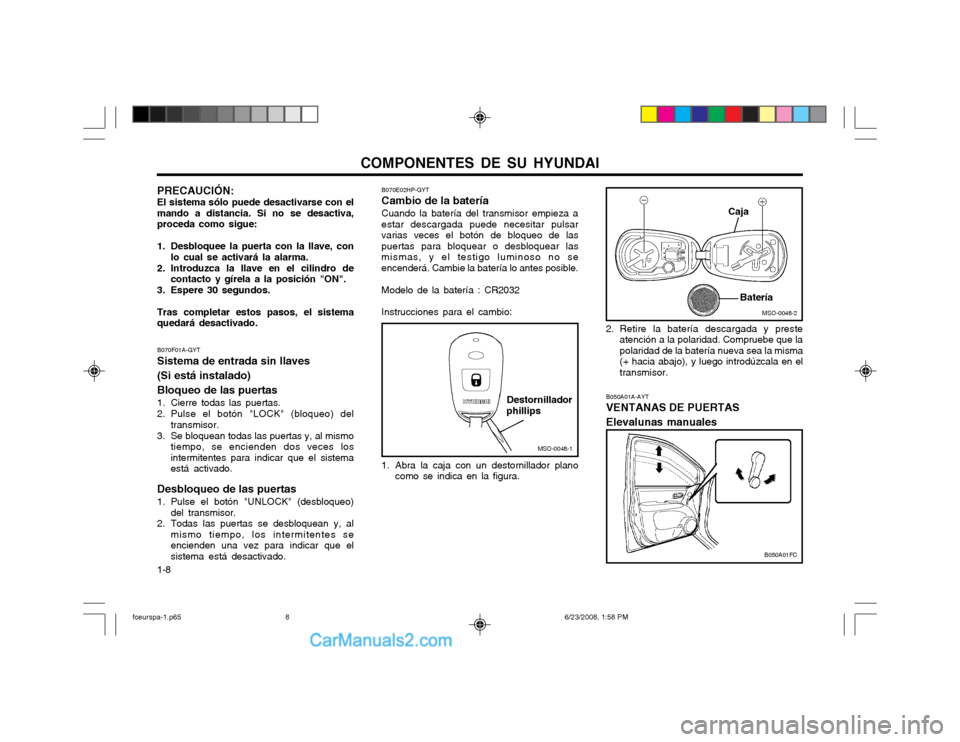

1-8 B050A01A-AYT VENTANAS DE PUERTAS Elevalunas manuales
MSO-0048-1
MSO-0048-2
Destornillador
phillips
Caja
Batería
B070E02HP-GYT Cambio de la bateríaCuando la batería del transmisor empieza a estar descargada puede necesitar pulsarvarias veces el botón de bloqueo de laspuertas para bloquear o desbloquear lasmismas, y el testigo luminoso no seencenderá. Cambie la batería lo antes posible. Modelo de la batería : CR2032 Instrucciones para el cambio:
1. Abra la caja con un destornillador plano como se indica en la figura. 2. Retire la batería descargada y preste
atención a la polaridad. Compruebe que la polaridad de la batería nueva sea la misma(+ hacia abajo), y luego introdúzcala en eltransmisor.
B050A01FC
PRECAUCIÓN: El sistema sólo puede desactivarse con el mando a distancia. Si no se desactiva,proceda como sigue:
1. Desbloquee la puerta con la llave, conlo cual se activará la alarma.
2. Introduzca la llave en el cilindro de contacto y gírela a la posición "ON".
3. Espere 30 segundos.Tras completar estos pasos, el sistema quedará desactivado. B070F01A-GYT Sistema de entrada sin llaves (Si está instalado) Bloqueo de las puertas
1. Cierre todas las puertas.
2. Pulse el botón "LOCK" (bloqueo) del transmisor.
3. Se bloquean todas las puertas y, al mismo tiempo, se encienden dos veces los intermitentes para indicar que el sistemaestá activado.
Desbloqueo de las puertas
1. Pulse el botón "UNLOCK" (desbloqueo) del transmisor.
2. Todas las puertas se desbloquean y, al mismo tiempo, los intermitentes se encienden una vez para indicar que elsistema está desactivado.
fceurspa-1.p65 6/23/2008, 1:58 PM
8
