2003 Hyundai Matrix Manual del propietario (in Spanish)

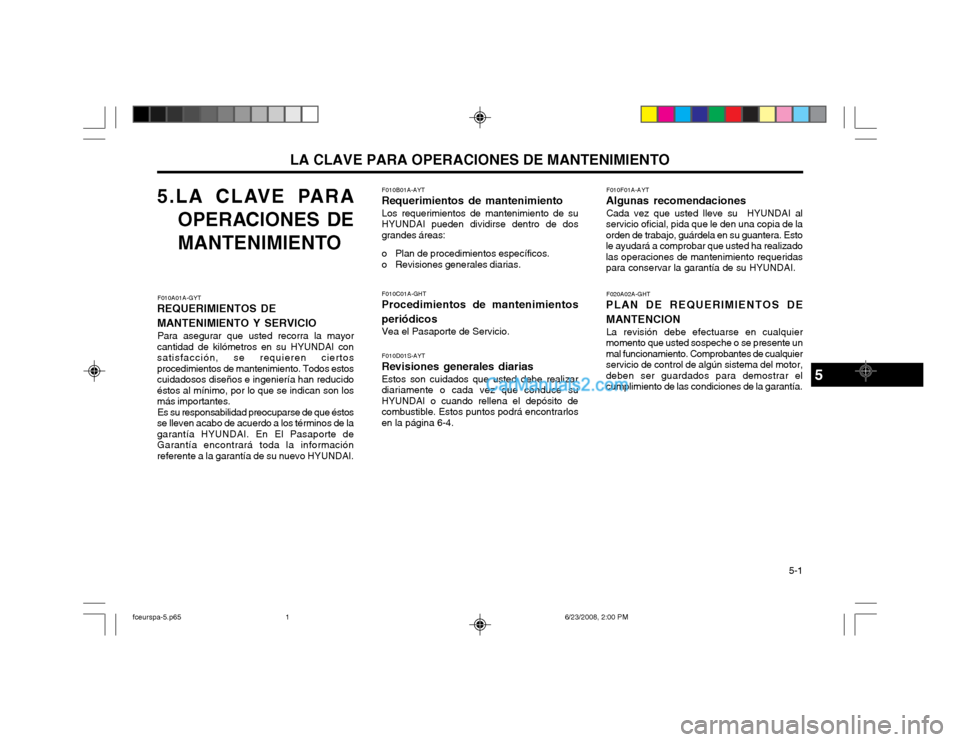

LA CLAVE PARA OPERACIONES DE MANTENIMIENTO 5-1
5.LA CLAVE PARA
OPERACIONES DE
MANTENIMIENTO
F010A01A-GYT
REQUERIMIENTOS DE MANTENIMIENTO Y SERVICIO
Para asegurar que usted recorra la mayor
cantidad de kilómetros en su HYUNDAI con satisfacción, se requieren ciertos
procedimientos de mantenimiento. Todos estoscuidadosos diseños e ingeniería han reducidoéstos al mínimo, por lo que se indican son losmás importantes. Es su responsabilidad preocuparse de que éstos
se lleven acabo de acuerdo a los términos de lagarantía HYUNDAI. En El Pasaporte deGarantía encontrará toda la informaciónreferente a la garantía de su nuevo HYUNDAI. F010B01A-AYT
Requerimientos de mantenimiento
Los requerimientos de mantenimiento de su
HYUNDAI pueden dividirse dentro de dosgrandes áreas:
o Plan de procedimientos específicos.
o Revisiones generales diarias.
F010D01S-AYT
Revisiones generales diarias Estos son cuidados que usted debe realizar
diariamente o cada vez que conduce su HYUNDAI o cuando rellena el depósito de
combustible. Estos puntos podrá encontrarlosen la página 6-4. F010F01A-AYT
Algunas recomendaciones
Cada vez que usted lleve su HYUNDAI al
servicio oficial, pida que le den una copia de laorden de trabajo, guárdela en su guantera. Estole ayudará a comprobar que usted ha realizado
las operaciones de mantenimiento requeridaspara conservar la garantía de su HYUNDAI.
F020A02A-GHT
PLAN DE REQUERIMIENTOS DE MANTENCION La revisión debe efectuarse en cualquier
momento que usted sospeche o se presente un mal funcionamiento. Comprobantes de cualquierservicio de control de algún sistema del motor,deben ser guardados para demostrar elcumplimiento de las condiciones de la garantía.
5
F010C01A-GHT
Procedimientos de mantenimientos periódicos Vea el Pasaporte de Servicio.
fceurspa-5.p65 6/23/2008, 2:00 PM
1

COMPROBACIONES PERIODICAS 6-1
6. COMPROBACIONES PERIODICAS
1. Elemento del filtro de aire
2. Tapa de llenado de aceite del motor
3. Depósito de líquido de frenos/Depósito de líquido del embrague
4. Interruptor de parada automática del com- bustible 5. Caja de relés
6. Depósito de líquido de la servodirección
7. Varilla de nivel aceite del motor
8. Capó
9. Depósito de líquido refrigerante del motor PRECAUCIÓN: Durante las operaciones de revisión o mantenimiento del motor, deben manejarse las herramientas u otrosobjetos cuidadosamente, de manera quela cubierta de plástico de la tapa debalancines no sea deteriorada.
G010B01FC-GYT
COMPARTIMENTO DEL MOTOR (1.6 DOHC)
6
HFC5001
12 34 5
6 7 8 9 10 11 12 13
10. Tapa del radiador
11. Varilla de nivel de aceite de la transmisión automática (Si está instalado)
12. Batería
13. Depósito del líquido del lavaparabrisas
fceurspa-6.p65 6/23/2008, 2:00 PM
1

COMPROBACIONES PERIODICAS
6-2

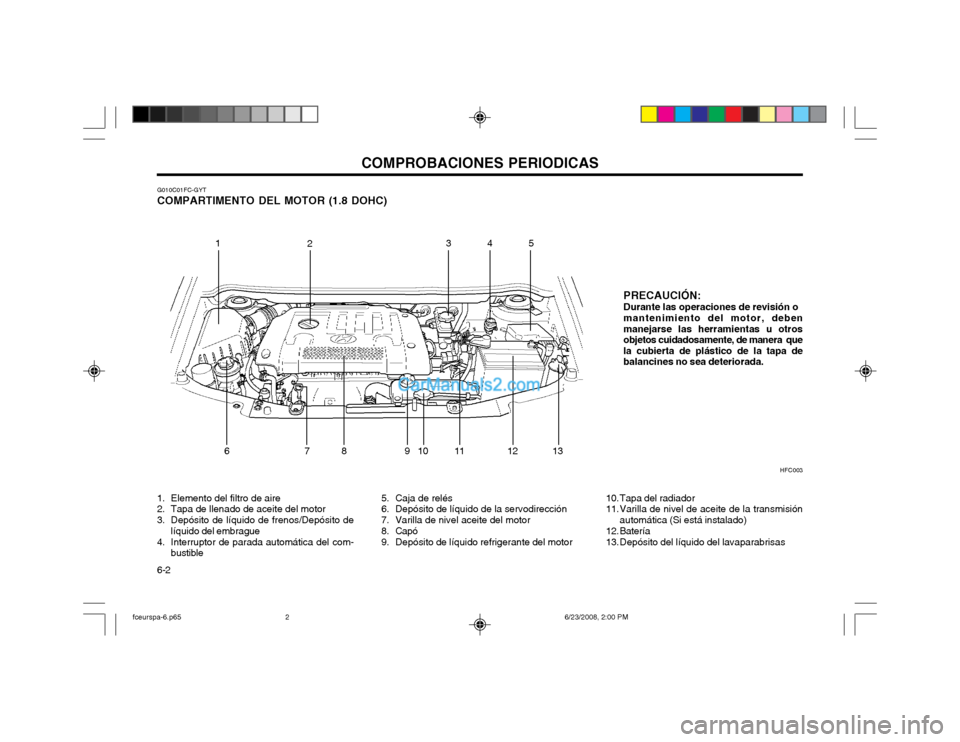

G010C01FC-GYT COMPARTIMENTO DEL MOTOR (1.8 DOHC)
PRECAUCIÓN: Durante las operaciones de revisión o mantenimiento del motor, deben
manejarse las herramientas u otros objetos cuidadosamente, de manera quela cubierta de plástico de la tapa debalancines no sea deteriorada.
1. Elemento del filtro de aire
2. Tapa de llenado de aceite del motor
3. Depósito de líquido de frenos/Depósito de líquido del embrague
4. Interruptor de parada automática del com- bustible 5. Caja de relés
6. Depósito de líquido de la servodirección
7. Varilla de nivel aceite del motor
8. Capó
9. Depósito de líquido refrigerante del motor
10. Tapa del radiador
11. Varilla de nivel de aceite de la transmisión
automática (Si está instalado)
12. Batería
13. Depósito del líquido del lavaparabrisas HFC003
1
2 345
6 7 8 9 10 11 12 13
fceurspa-6.p65 6/23/2008, 2:00 PM
2

COMPROBACIONES PERIODICAS 6-3
G010E01FC-GYT
COMPARTIMENTO DEL MOTOR (DIESEL)
1. Elemento del filtro de aire
2. Tapa de llenado de aceite del motor
3. Depósito de líquido de frenos/Depósito de líquido del embrague 4. Filtro de combustible
5. Caja de relés
6. Depósito de líquido de la servodirección
7. Varilla de nivel aceite del motor G010E01FC-1
1
2
34 5
6 7 8 9 10 11
8. Tapa del radiador
9. Depósito de líquido refrigerante del motor
10. Batería
11. Depósito del líquido del lavaparabrisas
fceurspa-6.p65 6/23/2008, 2:00 PM
3

COMPROBACIONES PERIODICAS

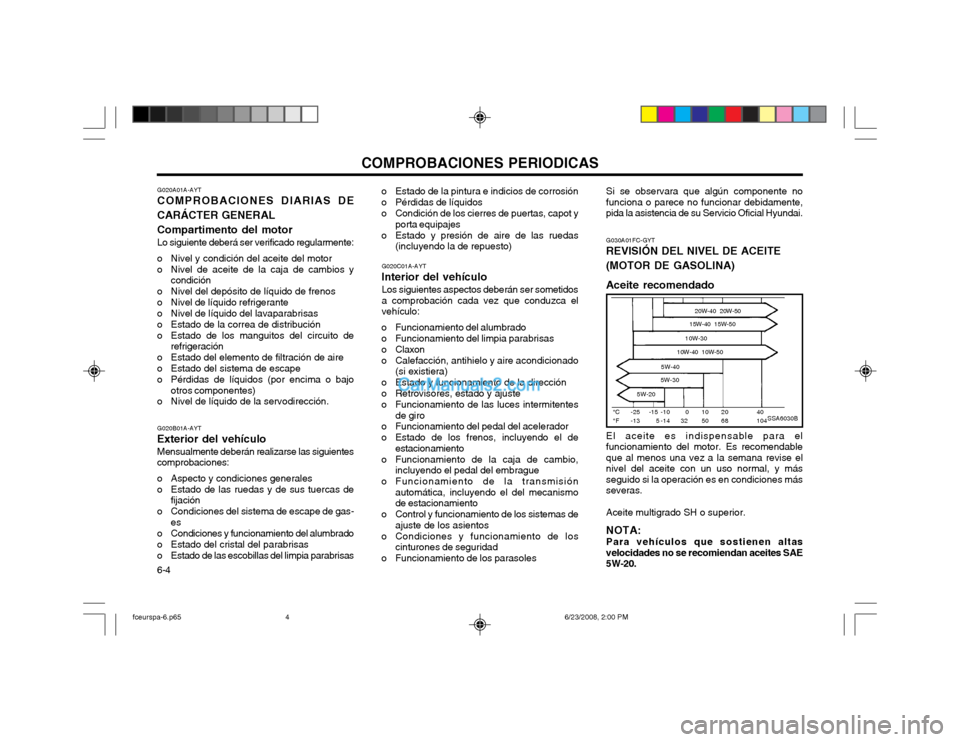

6-4 G020A01A-AYT
COMPROBACIONES DIARIAS DE CARÁCTER GENERALCompartimento del motor
Lo siguiente deberá ser verificado regularmente:
o Nivel y condición del aceite del motor
o Nivel de aceite de la caja de cambios y condición
o Nivel del depósito de líquido de frenos
o Nivel de líquido refrigerante
o Nivel de líquido del lavaparabrisas
o Estado de la correa de distribución
o Estado de los manguitos del circuito de refrigeración
o Estado del elemento de filtración de aire
o Estado del sistema de escape
o Pérdidas de líquidos (por encima o bajo otros componentes)
o Nivel de líquido de la servodirección. o Estado de la pintura e indicios de corrosión
o Pérdidas de líquidos
o Condición de los cierres de puertas, capot y
porta equipajes
o Estado y presión de aire de las ruedas (incluyendo la de repuesto)
G020B01A-AYT
Exterior del vehículo Mensualmente deberán realizarse las siguientes
comprobaciones:
o Aspecto y condiciones generales
o Estado de las ruedas y de sus tuercas de fijación
o Condiciones del sistema de escape de gas- es
o Condiciones y funcionamiento del alumbrado
o Estado del cristal del parabrisas
o Estado de las escobillas del limpia parabrisas G020C01A-AYT
Interior del vehículo Los siguientes aspectos deberán ser sometidos a comprobación cada vez que conduzca elvehículo:
o Funcionamiento del alumbrado
o Funcionamiento del limpia parabrisas
o Claxon
o Calefacción, antihielo y aire acondicionado (si existiera)
o Estado y funcionamiento de la dirección
o Retrovisores, estado y ajuste
o Funcionamiento de las luces intermitentes de giro
o Funcionamiento del pedal del acelerador
o Estado de los frenos, incluyendo el de estacionamiento
o Funcionamiento de la caja de cambio, incluyendo el pedal del embrague
o Funcionamiento de la transmisión automática, incluyendo el del mecanismo de estacionamiento
o Control y funcionamiento de los sistemas de ajuste de los asientos
o Condiciones y funcionamiento de los cinturones de seguridad
o Funcionamiento de los parasoles Si se observara que algún componente nofunciona o parece no funcionar debidamente,pida la asistencia de su Servicio Oficial Hyundai. G030A01FC-GYT
REVISIÓN DEL NIVEL DE ACEITE (MOTOR DE GASOLINA) Aceite recomendado
SSA6030B°C °F -25 -13 20W-40 20W-50
15W-40 15W-50
10W-30
10W-40 10W-50
5W-40
5W-30
5W-2040 104
2068
1050
032
-15 5 -10-14
El aceite es indispensable para el funcionamiento del motor. Es recomendableque al menos una vez a la semana revise elnivel del aceite con un uso normal, y másseguido si la operación es en condiciones másseveras. Aceite multigrado SH o superior. NOTA: Para vehículos que sostienen altas velocidades no se recomiendan aceites SAE5W-20.
fceurspa-6.p65
6/23/2008, 2:00 PM
4

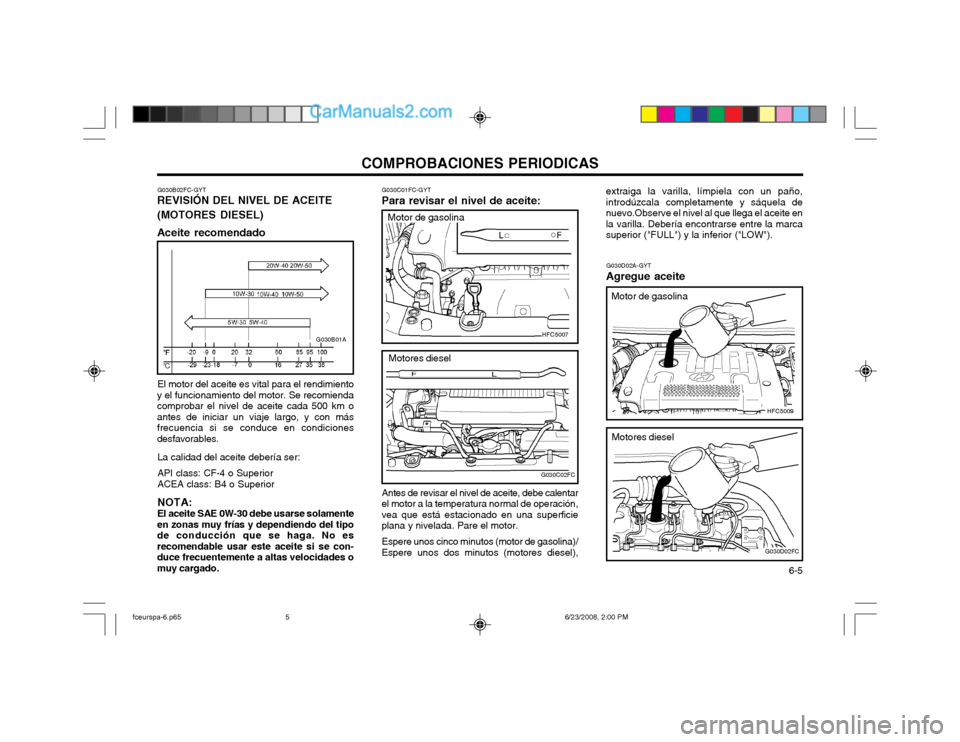

COMPROBACIONES PERIODICAS 6-5
HFC5007
HFC5009
G030C02FC
G030D02FC
G030C01FC-GYT
Para revisar el nivel de aceite:
G030D02A-GYT
Agregue aceite
Motores diesel
Motor de gasolina
Antes de revisar el nivel de aceite, debe calentar
el motor a la temperatura normal de operación, vea que está estacionado en una superficieplana y nivelada. Pare el motor.
Espere unos cinco minutos (motor de gasolina)/
Espere unos dos minutos (motores diesel), extraiga la varilla, límpiela con un paño,introdúzcala completamente y sáquela denuevo.Observe el nivel al que llega el aceite enla varilla. Debería encontrarse entre la marcasuperior ("FULL") y la inferior ("LOW").
Motores diesel
Motor de gasolina
El motor del aceite es vital para el rendimiento
y el funcionamiento del motor. Se recomiendacomprobar el nivel de aceite cada 500 km oantes de iniciar un viaje largo, y con másfrecuencia si se conduce en condicionesdesfavorables.
La calidad del aceite debería ser: API class: CF-4 o Superior ACEA class: B4 o Superior NOTA: El aceite SAE 0W-30 debe usarse solamente
en zonas muy frías y dependiendo del tipode conducción que se haga. No esrecomendable usar este aceite si se con-duce frecuentemente a altas velocidades omuy cargado.
Aceite recomendado
G030B02FC-GYT
REVISIÓN DEL NIVEL DE ACEITE (MOTORES DIESEL)
G030B01A
fceurspa-6.p65 6/23/2008, 2:00 PM
5

COMPROBACIONES PERIODICAS

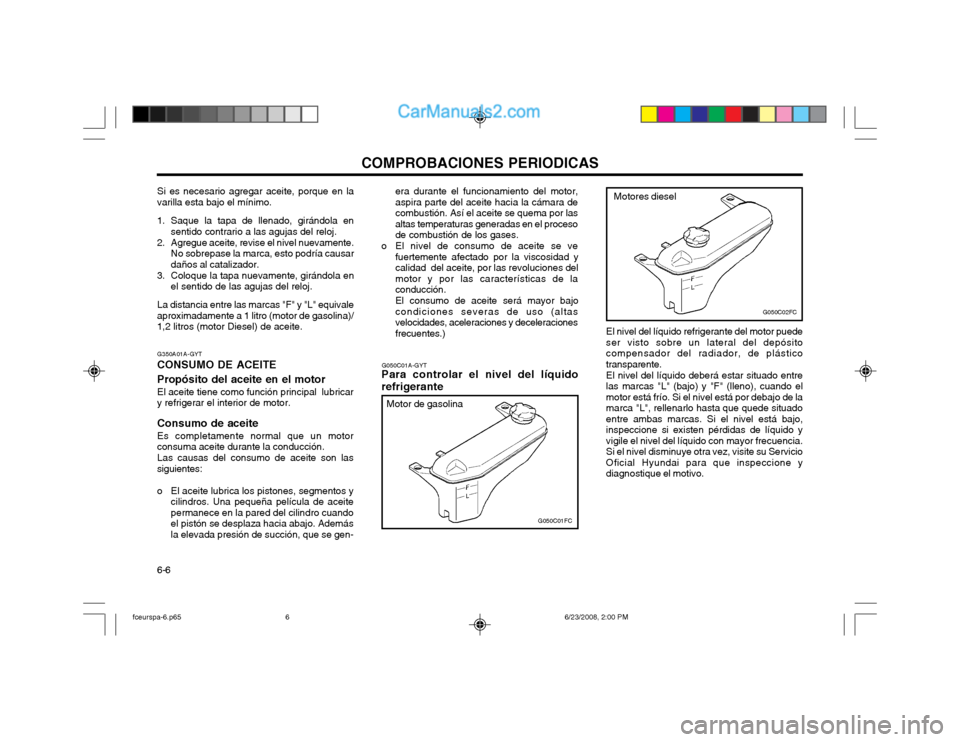

6-6 G050C01A-GYT
Para controlar el nivel del líquido refrigerante
G050C01FC
Motor de gasolina
El nivel del líquido refrigerante del motor puede ser visto sobre un lateral del depósito
compensador del radiador, de plásticotransparente. El nivel del líquido deberá estar situado entre las marcas "L" (bajo) y "F" (lleno), cuando elmotor está frío. Si el nivel está por debajo de la
marca "L", rellenarlo hasta que quede situadoentre ambas marcas. Si el nivel está bajo,inspeccione si existen pérdidas de líquido yvigile el nivel del líquido con mayor frecuencia.Si el nivel disminuye otra vez, visite su Servicio
Oficial Hyundai para que inspeccione ydiagnostique el motivo.
G050C02FC
Motores diesel
Si es necesario agregar aceite, porque en la
varilla esta bajo el mínimo.
1. Saque la tapa de llenado, girándola en sentido contrario a las agujas del reloj.
2. Agregue aceite, revise el nivel nuevamente. No sobrepase la marca, esto podría causar daños al catalizador.
3. Coloque la tapa nuevamente, girándola en el sentido de las agujas del reloj.
La distancia entre las marcas "F" y "L" equivale
aproximadamente a 1 litro (motor de gasolina)/1,2 litros (motor Diesel) de aceite. era durante el funcionamiento del motor,aspira parte del aceite hacia la cámara decombustión. Así el aceite se quema por lasaltas temperaturas generadas en el procesode combustión de los gases.
o El nivel de consumo de aceite se ve fuertemente afectado por la viscosidad ycalidad del aceite, por las revoluciones delmotor y por las características de laconducción. El consumo de aceite será mayor bajo condiciones severas de uso (altasvelocidades, aceleraciones y deceleracionesfrecuentes.)
G350A01A-GYT
CONSUMO DE ACEITE Propósito del aceite en el motor El aceite tiene como función principal lubricar
y refrigerar el interior de motor. Consumo de aceite
Es completamente normal que un motor
consuma aceite durante la conducción.
Las causas del consumo de aceite son las
siguientes:
o El aceite lubrica los pistones, segmentos y cilindros. Una pequeña película de aceite permanece en la pared del cilindro cuandoel pistón se desplaza hacia abajo. Ademásla elevada presión de succión, que se gen-
fceurspa-6.p65 6/23/2008, 2:00 PM
6

COMPROBACIONES PERIODICAS 6-7

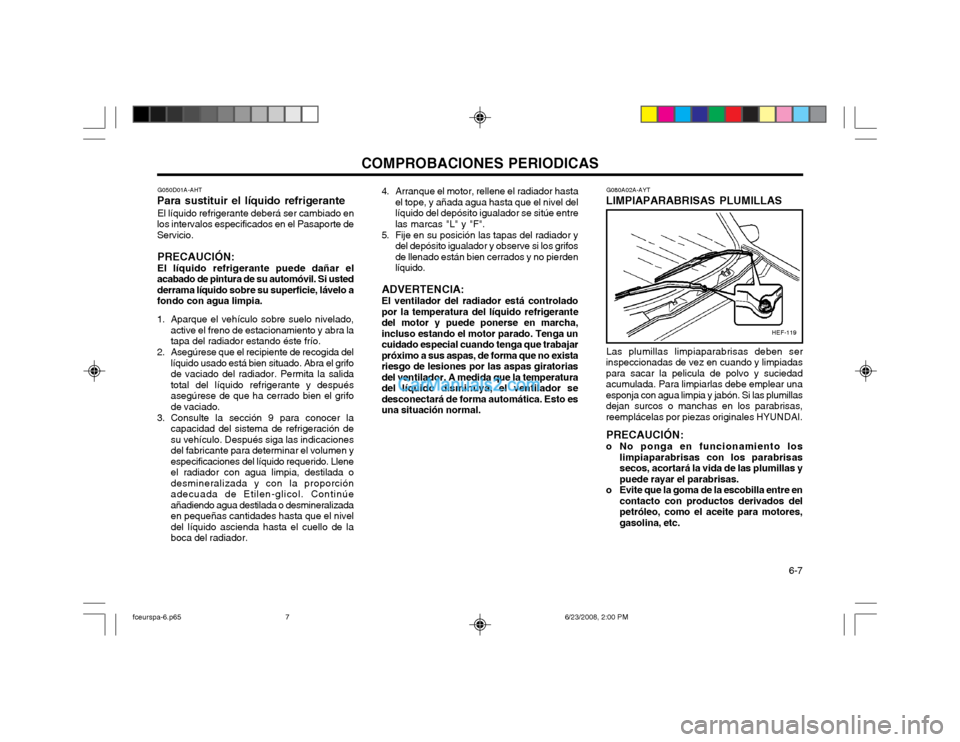

4. Arranque el motor, rellene el radiador hasta
el tope, y añada agua hasta que el nivel del líquido del depósito igualador se sitúe entrelas marcas "L" y "F".
5. Fije en su posición las tapas del radiador y del depósito igualador y observe si los grifosde llenado están bien cerrados y no pierdenlíquido.
ADVERTENCIA: El ventilador del radiador está controlado por la temperatura del líquido refrigerantedel motor y puede ponerse en marcha,incluso estando el motor parado. Tenga uncuidado especial cuando tenga que trabajarpróximo a sus aspas, de forma que no existariesgo de lesiones por las aspas giratoriasdel ventilador. A medida que la temperaturadel líquido disminuya, el ventilador sedesconectará de forma automática. Esto esuna situación normal.
G050D01A-AHT
Para sustituir el líquido refrigerante
El líquido refrigerante deberá ser cambiado en
los intervalos especificados en el Pasaporte deServicio.
PRECAUCIÓN: El líquido refrigerante puede dañar el
acabado de pintura de su automóvil. Si usted derrama líquido sobre su superficie, lávelo afondo con agua limpia.
1. Aparque el vehículo sobre suelo nivelado, active el freno de estacionamiento y abra la tapa del radiador estando éste frío.
2. Asegúrese que el recipiente de recogida del líquido usado está bien situado. Abra el grifode vaciado del radiador. Permita la salidatotal del líquido refrigerante y despuésasegúrese de que ha cerrado bien el grifode vaciado.
3. Consulte la sección 9 para conocer la capacidad del sistema de refrigeración desu vehículo. Después siga las indicacionesdel fabricante para determinar el volumen yespecificaciones del líquido requerido. Lleneel radiador con agua limpia, destilada odesmineralizada y con la proporciónadecuada de Etilen-glicol. Continúeañadiendo agua destilada o desmineralizadaen pequeñas cantidades hasta que el niveldel líquido ascienda hasta el cuello de laboca del radiador. G080A02A-AYT
LIMPIAPARABRISAS PLUMILLAS
Las plumillas limpiaparabrisas deben ser
inspeccionadas de vez en cuando y limpiadaspara sacar la pelicula de polvo y suciedadacumulada. Para limpiarlas debe emplear unaesponja con agua limpia y jabón. Si las plumillasdejan surcos o manchas en los parabrisas,reemplácelas por piezas originales HYUNDAI.
PRECAUCIÓN:
o No ponga en funcionamiento los limpiaparabrisas con los parabrisassecos, acortará la vida de las plumillas ypuede rayar el parabrisas.
o Evite que la goma de la escobilla entre en contacto con productos derivados delpetróleo, como el aceite para motores,gasolina, etc.
HEF-119
