Page 33 of 133
WASZ PEUGEOT 206 CC SZCZEGÓŁACH
36

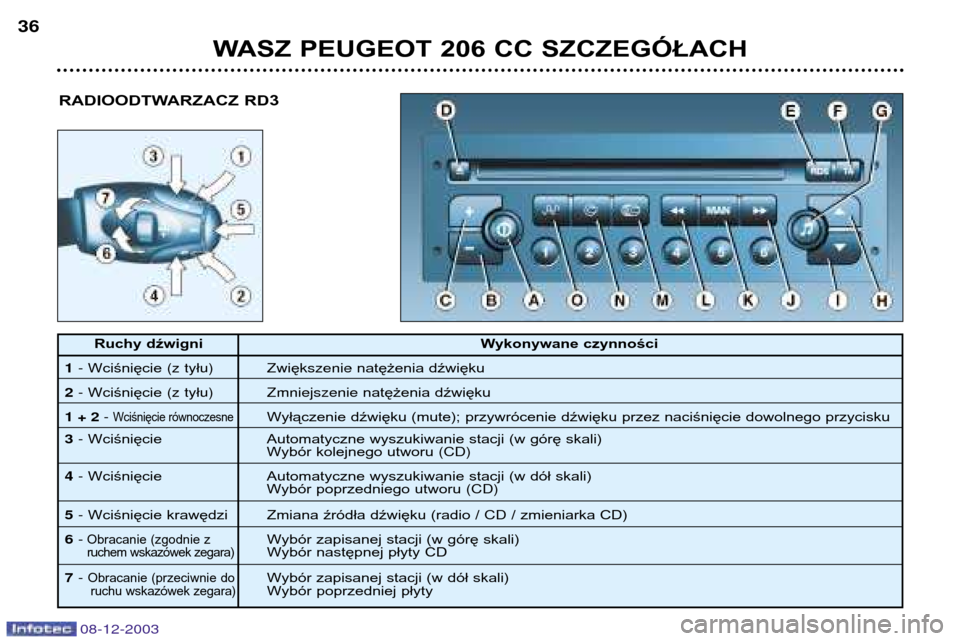

RADIOODTWARZACZ RD3
Ruchy dźwigniWykonywane czynności
1 - Wciśnięcie (z tyłu) Zwi ększenie natężenia dźwięku
2 - Wciśnięcie (z tyłu) Zmniejszenie natężenia dźwięku
1 + 2 -
Wciśnięcie równoczesneWyłączenie dźwięku (mute); przywrócenie dźwięku przez naciśnięcie dowolnego przycisku
3 - Wciśnięcie Automatyczne wyszukiwanie stacji (w górę skali)
Wybór kolejnego utworu (CD)
4 - Wciśnięcie Automatyczne wyszukiwanie stacji (w dół skali)
Wybór poprzedniego utworu (CD)
5 - Wciśnięcie krawędzi Zmiana źródła dźwięku (radio / CD/ zmieniarka CD)
6 -
Obracanie (zgodnie zWybór zapisanej stacji (w górę skali)ruchem wskazówek zegara)Wybór następnej płyty CD
7 -
Obracanie (przeciwnie doWybór zapisanej stacji (w dół skali)ruchu wskazówek zegara)Wybór poprzedniej płyty
08-12-2003
Page 34 of 133
WASZ PEUGEOT 206 CC SZCZEGÓŁACH
37
08-12-2003

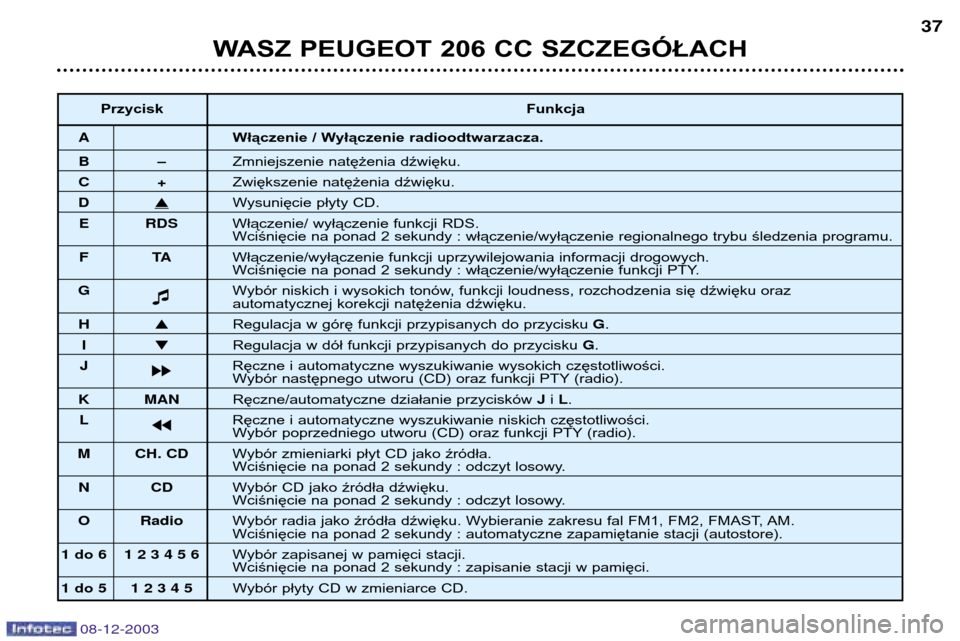

PrzyciskFunkcja
AWłączenie / Wyłączenie radioodtwarzacza.
BÐZmniejszenie natężenia dźwięku.
C+Zwiększenie natężenia dźwięku.
D Wysunięcie płyty CD.
E RDS Włączenie/ wyłączenie funkcji RDS.
Wciśnięcie na ponad 2 sekundy : włączenie/wyłączenie regionalnego trybu śledzenia programu.
FT AWłączenie/wyłączenie funkcji uprzywilejowania informacji drogowych.
Wciśnięcie na ponad 2 sekundy : włączenie/wyłączenie funkcji PTY.
G Wybór niskich i wysokich tonów, funkcji loudness, rozchodzenia się dźwięku oraz
automatycznej korekcji natężenia dźwięku.
H
Regulacja w górę funkcji przypisanych do przycisku G.
I Regulacja w dół funkcji przypisanych do przycisku G.
J kk Ręczne i automatyczne wyszukiwanie wysokich częstotliwości.
Wybór następnego utworu (CD) oraz funkcji PTY (radio).
K MAN
Ręczne/automatyczne działanie przycisków Ji L .
L jj Ręczne i automatyczne wyszukiwanie niskich częstotliwości.
Wybór poprzedniego utworu (CD) oraz funkcji PTY (radio).
M CH. CD Wybór zmieniarki płyt CD jako źródła.
Wciśnięcie na ponad 2 sekundy : odczyt losowy.
NC DWybór CD jako źródła dźwięku.
Wciśnięcie na ponad 2 sekundy : odczyt losowy.
O Radio Wybór radia jako źródła dźwięku. Wybieranie zakresu fal FM1, FM2, FMAST, AM.
Wciśnięcie na ponad 2 sekundy : automatyczne zapamiętanie stacji (autostore).
1 do 6 1 2 3 4 5 6 Wybór zapisanej w pamięci stacji.
Wciśnięcie na ponad 2 sekundy : zapisanie stacji w pamięci.
1 do 5 1 2 3 4 5 Wybór płyty CD w zmieniarce CD.
Page 35 of 133
WASZ PEUGEOT 206 CC SZCZEGÓŁACH
38
08-12-2003

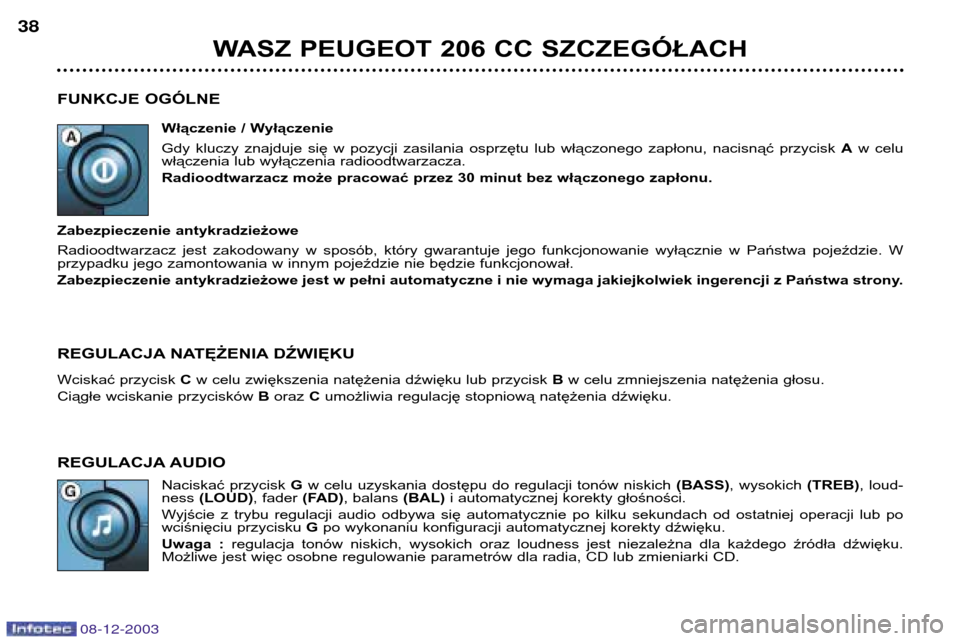

FUNKCJE OGÓLNE
Włączenie / Wyłączenie
Gdy kluczy znajduje się w pozycji zasilania osprzętu lub włączonego zapłonu, nacisnąć przycisk Aw celu
włączenia lub wyłączenia radioodtwarzacza.
Radioodtwarzacz może pracować przez 30 minut bez włączonego zapłonu.
Zabezpieczenie antykradzieżowe
Radioodtwarzacz jest zakodowany w sposób, który gwarantuje jego funkcjonowanie wyłącznie w Państwa pojeździe. W
przypadku jego zamontowania w innym pojeździe nie będzie funkcjonował.
Zabezpieczenie antykradzieżowe jest w pełni automatyczne i nie wymaga jakiejkolwiek ingerencji z Państwa strony.
REGULACJA NATĘŻENIA DŹWIĘKU
Wciskać przycisk Cw celu zwiększenia natężenia dźwięku lub przycisk Bw celu zmniejszenia natężenia głosu.
Ciągłe wciskanie przycisków B oraz Cumożliwia regulację stopniową natężenia dźwięku.
REGULACJA AUDIO Naciskać przycisk G w celu uzyskania dostępu do regulacji tonów niskich (BASS), wysokich (TREB), loud-
ness (LOUD) , fader (FAD), balans (BAL) i automatycznej korekty głośności.
Wyjście z trybu regulacji audio odbywa się automatycznie po kilku sekundach od ostatniej operacji lub po
wciśnięciu przycisku Gpo wykonaniu konfiguracji automatycznej korekty dźwięku.
Uwaga : regulacja tonów niskich, wysokich oraz loudness jest niezależna dla każdego źródła dźwięku.
Możliwe jest więc osobne regulowanie parametrów dla radia , CDlub zmieniarki CD.
Page 36 of 133
WASZ PEUGEOT 206 CC SZCZEGÓŁACH39
08-12-2003

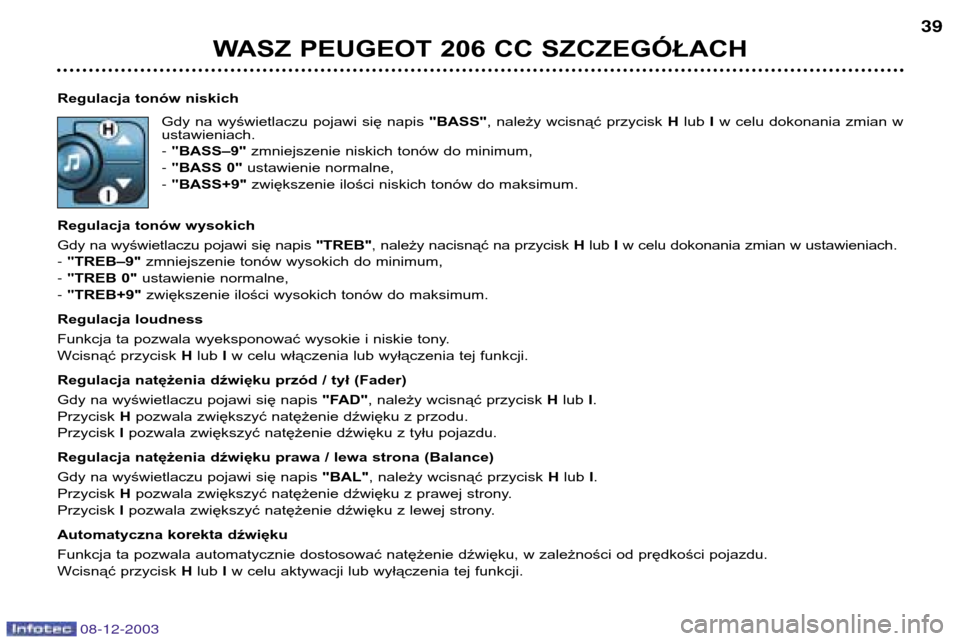

Regulacja tonów niskich
Gdy na wyświetlaczu pojawi się napis "BASS", należy wcisnąć przycisk H lub Iw celu dokonania zmian w
ustawieniach. - "BASS–9" zmniejszenie niskich tonów do minimum,
- "BASS 0" ustawienie normalne,
- "BASS+9" zwiększenie ilości niskich tonów do maksimum.
Regulacja tonów wysokich
Gdy na wyświetlaczu pojawi się napis "TREB", należy nacisnąć na przycisk Hlub Iw celu dokonania zmian w ustawieniach.
- "TREB–9" zmniejszenie tonów wysokich do minimum,
- "TREB 0" ustawienie normalne,
- "TREB+9" zwiększenie ilości wysokich tonów do maksimum.
Regulacja loudness
Funkcja ta pozwala wyeksponować wysokie i niskie tony.
Wcisnąć przycisk Hlub Iw celu włączenia lub wyłączenia tej funkcji.
Regulacja natężenia dźwięku przód / tył (Fader)
Gdy na wyświetlaczu pojawi się napis "FAD", należy wcisnąć przycisk Hlub I.
Przycisk Hpozwala zwiększyć natężenie dźwięku z przodu.
Przycisk Ipozwala zwiększyć natężenie dźwięku z tyłu pojazdu.
Regulacja natężenia dźwięku prawa / lewa strona (Balance)
Gdy na wyświetlaczu pojawi się napis "BAL", należy wcisnąć przycisk Hlub I.
Przycisk Hpozwala zwiększyć natężenie dźwięku z prawej strony.
Przycisk Ipozwala zwiększyć natężenie dźwięku z lewej strony.
Automatyczna korektadźwięku
Funkcja ta pozwala automatycznie dostosować natężenie dźwięku, w zależności od prędkości pojazdu.
Wcisnąć przycisk Hlub I w celu aktywacji lub wyłączenia tej funkcji.
Page 37 of 133
WASZ PEUGEOT 206 CC SZCZEGÓŁACH
40
08-12-2003
RADIO
Uwagi dotyczące odbioru radiowego Instalacja
samochodowego odbiornika radiowego jest poddawana działaniu zjawisk, które nie występują w przypadku insta-
lacji domowej. Odbiór, w przypadku modulowanej amplitudy AM (średnie / długie) lub modulowanej częstotliwości (FM), pod-
lega zakłóceniom, które nie wynikają z nieodpowiedniej jakości instalacji, lecz z charakteru odbieranych sygnałów.
W przypadku modulowanej amplitudy można stwierdzić zakłócenia podczas przejazdu w pobliżu linii wysokiego napięcia,
pod mostami lub w tunelach.
W przypadku modulowanej częstotliwości, zakłócenia mogą powstawać w wyniku odbicia sygnałów od nieruchomych
przeszkód (góry, doliny, budynki itp.), oraz w "strefach cienia" (brak zasięgu jakiegokolwiek nadajnika).

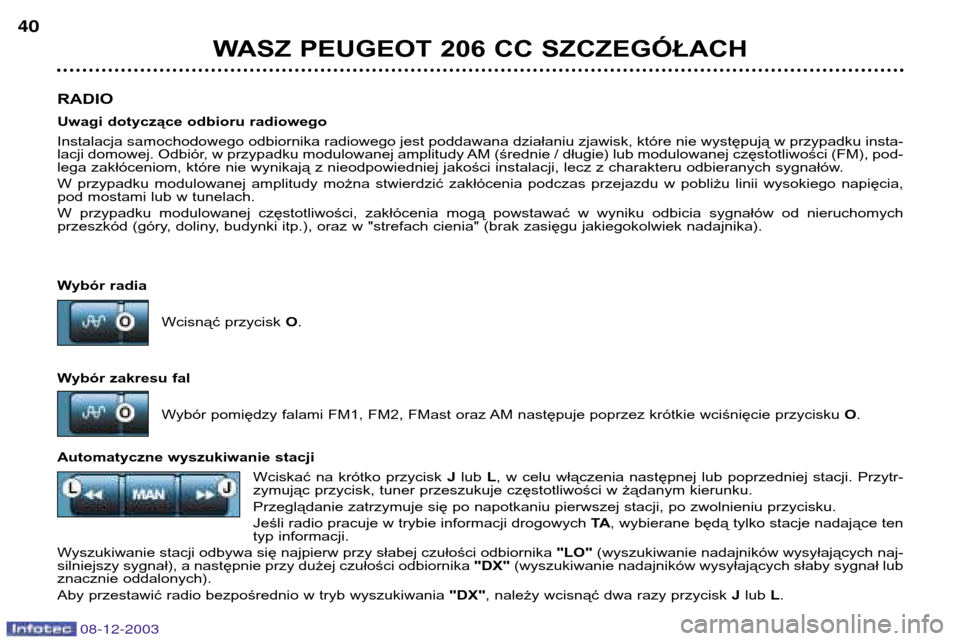

Wybór radia
Wcisnąć przycisk O.
Wybór zakresu fal Wybór pomiędzy falami FM1, FM2, FMast oraz AM następuje poprzez krótkie wciśnięcie przycisku O.
Automatyczne wyszukiwanie stacji Wciskać na krótko przycisk J lub L, w celu włączenia następnej lub poprzedniej stacji. Przytr-
zymując przycisk, tuner przeszukuje częstotliwości w żądanym kierunku.
Przeglądanie zatrzymuje się po napotkaniu pierwszej stacji, po zwolnieniu przycisku.
Jeśli radio pracuje w trybie informacji drogowych TA, wybierane będą tylko stacje nadające ten
typ informacji.
Wyszukiwanie stacji odbywa się najpierw przy słabej czułości odbiornika "LO"(wyszukiwanie nadajników wysyłających naj-
silniejszy sygnał), a następnie przy dużej czułości odbiornika "DX"(wyszukiwanie nadajników wysyłających słaby sygnał lub
znacznie oddalonych).
Aby przestawić radio bezpośrednio w tryb wyszukiwania "DX", należy wcisnąć dwa razy przycisk Jlub L.
Page 38 of 133
WASZ PEUGEOT 206 CC SZCZEGÓŁACH41
08-12-2003
Ręczne wyszukiwanie stacji
Wcisnąć przycisk
"MAN".
Krótkie wciśnięcie przycisku Jlub Lpowoduje nieznaczne zmniejszanie lub zwiększanie częstotliwości wyświetlanej.
Przytrzymując przycisk przez dłuższą chwilę, tuner przeszukuje częstotliwość w wybranym kierunku.
Przeszukiwanie zatrzymuje się po zwolnieniu przycisku.
Ponowne wciśnięcie przycisku "MAN"umożliwia powrót do automatycznego trybu wyszukiwania stacji.
Ręczne zapisywanie stacji w pamięci
Wybrać stację.
Przytrzymać przez ponad 2 sekundy wciśnięty jeden z przycisków od "1" do "6".
Następuje krótka cisza, po której dźwięk powraca, potwierdzając tym samym zapisanie stacji w pamięci.

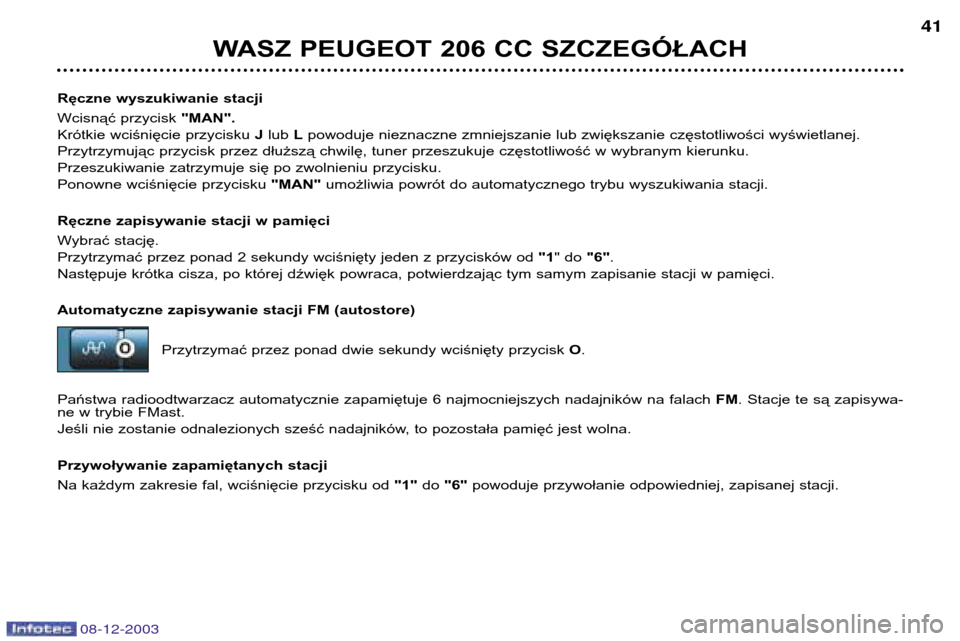

Automatyczne zapisywanie stacji FM (autostore)
Przytrzymać przez ponad dwie sekundy wciśnięty przycisk O.
Państwa radioodtwarzacz automatycznie zapamiętuje 6 najmocniejszych nadajników na falach FM. Stacje te są zapisywa-
ne w trybie FMast.
Jeśli nie zostanie odnalezionych sześć nadajników, to pozostała pamięć jest wolna.
Przywoływanie zapamiętanych stacji
Na każdym zakresie fal, wciśnięcie przycisku od "1"do "6" powoduje przywołanie odpowiedniej, zapisanej stacji.
Page 39 of 133
WASZ PEUGEOT 206 CC SZCZEGÓŁACH
42
08-12-2003
SYSTEM RDS
Korzystanie z funkcji RDS (Radio Data System) na falach FM System
RDS umożliwia nieprzerwane słuchanie tej samej stacji, niezależnie od częstotliwości na jakiej jest nadawana, w
miejscu, w którym się Państwo znajdujecie.
Krótkie wciśnięcie przycisku "RDS", włącza lub wyłącza funkcję.
Ekran wielofunkcyjny wskazuje : - "RDS" jeśli funkcja jest włączona,
- "(RDS)" jeśli funkcja jest aktywna, ale niedostępna.
Śledzenie stacji RDS
Wyświetlacz pokazuje nazwę wybranej stacji. Gdy funkcja RDS jest aktywna, radioodtwarzacz automatycznie wyszukuje w
sposób ciągły najsilniejszy sygnał tej stacji.

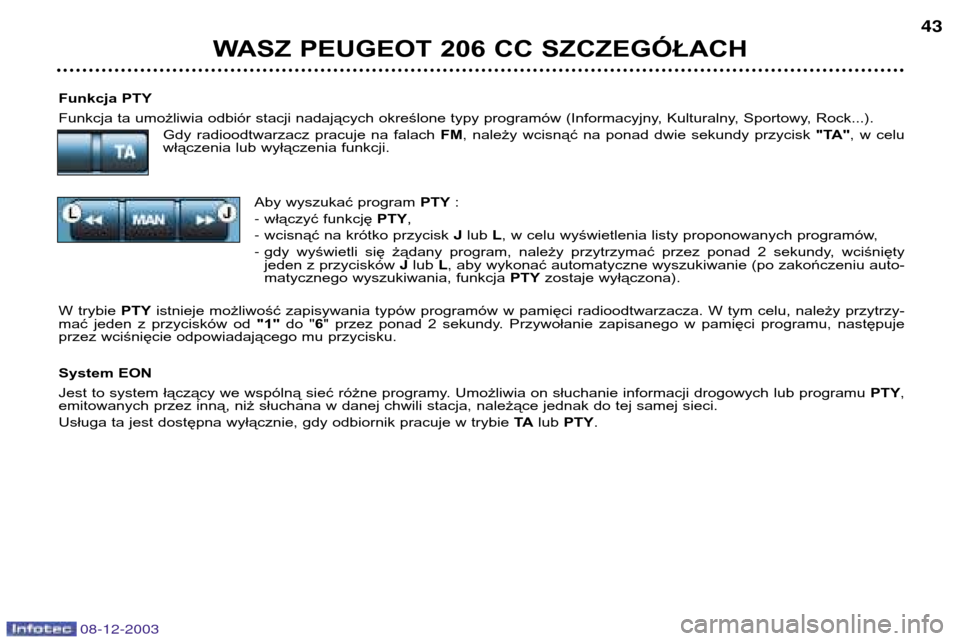

Program informacji drogowych Wcisnąć przycisk "TA"w celu włączenia lub wyłączenia funkcji.
Ekran wielofunkcyjny wskazuje : - "TA" jeśli funkcja jest aktywna,
- "(TA)" jeśli funkcja jest aktywna lecz niedostępna.
Każde wydanie informacji drogowych zostanie włączone priorytetowo, niezależnie od aktualnego źródła dźwięku (radio, CD
lub zmieniarka CD).
W przypadku chęci przerwania nadawanych informacji, należy wcisnąć przycisk "TA", a funkcja zostanie wyłączona.
Uwaga : natężenie dźwięku nadawanych informacji drogowych jest niezależna od natężenia dźwięku innych źródeł.
Można ją regulować niezależnie, przyciskiem głośności. Parametr ten zostanie zapamiętany i wykorzystany podc-
zas kolejnego przekazu.
Tryb regionalnego śledzenia (REG)
Niektóre stacje są zorganizowane w sieci nadające różne programy w pewnych okresach czasu, w różnych obsługiwanych
regionach i programy wspólne w innych okresach. Tryb regionalnego śledzenia, uprzywilejowuje słuchanie tylko programuregionalnego.
W tym celu, należy wcisnąć na ponad 2 sekundy przycisk "RDS", który włącza lub wyłącza funkcję.
Page 40 of 133
WASZ PEUGEOT 206 CC SZCZEGÓŁACH43
08-12-2003
Funkcja PTY
Funkcja ta umożliwia odbiór stacji nadających określone typy programów (Informacyjny, Kulturalny, Sportowy, Rock...).
Gdy radioodtwarzacz pracuje na falach FM, należy wcisnąć na ponad dwie sekundy przycisk "TA", w celu
włączenia lub wyłączenia funkcji.
Aby wyszukać program PTY:
- włączyć funkcję PTY,
- wcisnąć na krótko przycisk Jlub L, w celu wyświetlenia listy proponowanych programów,
- gdy wyświetli się żądany program, należy przytrzymać przez ponad 2 sekundy, wciśnięty
jeden z przycisków Jlub L, aby wykonać automatyczne wyszukiwanie (po zakończeniu auto-
matycznego wyszukiwania, funkcja PTYzostaje wyłączona).
W trybie PTYistnieje możliwość zapisywania typów programów w pamięci radioodtwarzacza. W tym celu, należy przytrzy-
mać jeden z przycisków od "1"do "6" przez ponad 2 sekundy. Przywołanie zapisanego w pamięci programu, następuje
przez wciśnięcie odpowiadającego mu przycisku.
System EON
Jest to system łączący we wspólną sieć różne programy. Umożliwia on słuchanie informacji drogowych lub programu PTY,
emitowanych przez inną, niż słuchana w danej chwili stacja, należące jednak do tej samej sieci.
Usługa ta jest dostępna wyłącznie, gdy odbiornik pracuje w trybie TAlub PTY .
