2003.5 Peugeot 206 CC Instrukcja Obsługi (in Polish)

PRZEGLĄDY PEUGEOT
20
08-12-2003
SYGNALIZATOR CZYNNOŚCI OBSŁUGOWYCH
Informuje o wielkości przebiegu, po którym
powinien nastąpić przegląd techniczny,
zgodnie z planem obsługi. Działanie
Z chwilą włączenia zapłonu i przez
następne 5 sekund zapala się znak klucza
symbolizującego czynności obsługowe, a
wyświetlacz licznika kilometrów podaje (w
zaokrągleniu) ilość kilometrów pozostałych
do następnego przeglądu. Przykład:
pozostało 4 800 km do przeje-
chania przed dokonaniem następnego przeglądu.
Z chwilą włączenia zapłonu i przez
następne 5 sekund wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik kilo-
metrów zaczyna swoje normalne działanie,
a wyświetlacz wskazuje przebieg całkowity
lub dzienny.
Jeśli przebieg pozostający do następnego
przeglądu jest mniejszy niż 1 000 km. Przykład: pozostało 900 km do przejechania
przed wykonaniem następnego przeglądu.
Z chwilą włączenia zapłonu i przez następne
5 sekund wyświetlacz wskazuje:
Po 5 sekundach od włączenia zapłonu
licznik kilometrów zaczyna swoje normalne
działanie, a znak klucza pozostaje zapalony.
Sygnalizuje on, że należy przewidzieć wyko-
nanie wkrótce przeglądu. Wyświetlacz
wskazuje przebieg całkowity lub dzienny.Przebieg między przeglądami został
przekroczony.
Z chwilą włączenia zapłonu i przez następne
5 sekund miga znak klucza i wyświetlenie
ilości kilometrów po przekroczonym przebie-gu. Przykład: przebieg do przeglądu został
przekroczony o 300 km. Przegląd Waszego
pojazdu musi być wykonany bardzo szybko.
Z chwilą włączenia zapłonu i przez następne
5 sekund wyświetlacz wskazuje:
Po 5 sekundach od włączenia zapłonu licz-
nik kilometrów zaczyna swoje działanie, a
znak klucza pozostaje zapalony.
Wyświetlacz wskazuje przebieg całkowity
lub dzienny. Uwaga: klucz obsługowy zapala się w
przypadku przekroczenia przez Państwa
terminu dwóch lat (patrz rozdział
"Przeglądy PEUGEOT").

PRZEGLĄDY PEUGEOT21
08-12-2003
Wyzerowanie sygnalizatora
czynności obsługowych
ASO PEUGEOT wykonuje tę operację
po każdym przeglądzie.
Oto procedura wyzerowania :
- wyłączyć zapłon,
- wcisnąć przycisk
1i przytrzymać
go w tej pozycji,
- włączyć zapłon.
Na wyświetlaczu, przez 10 sekund
odliczana jest do tyłu ilość kilome-
trów do następnego przeglądu,
- przytrzymać wciśnięty przycisk 1
przez 10 sekund.
Wyświetlacz wskazuje [= 0], a znak
klucza obsługowego gaśnie.

08-12-2003
PRZEGLĄDY PEUGEOT
22
POZIOMY PRZEGLĄDÓW
Każdy pojazd posiada własny cykl obsługowy, określony przez Producenta w zależności od parametrów technicznych.
Na cykl składają się na przemian 2 poziomy A i C, wizyty między przeglądami oraz kilka dodatkowych operacji charakte-
rystycznych dla Waszego pojazdu; odnoszą się one do poszczególnych etapów użytkowania Waszego samochodu.
Przedstawiciel marki wskaże Wam poziom i charakter najbliższego przeglądu podczas Przeglądu Gwarancyjnego,
a następnie przy każdym przeglądzie.
Wizyta między przeglądami
zintegrowna ze zryczałtowa-
nymi przeglądami.
Przy wymianie oleju stosowany jest
olej na bazie syntetycznej, co najmniej
10W40 .
Może być również stosowany olej energooszczędny 5W30 lub olej synte-
tyczny 5W40 .
Szczególne warunki użytkowania (patrz odpowiedni rozdział).
* Spełniony jeden z warunków. CYKL OBSŁUGOWY WASZEGO 206 CC
Przegląd co 30 000 km lub co 2 lata
120 000 150 000 180 000 210 000 240 000 PRZEBIEG 30 000 60 000 90 000
Przegląd gwarancyjny przy 10 000 km lub po 6 miesiącach*
Konieczny do zachowania gwarancji umownej.

08-12-2003
PRZEGLĄDY PEUGEOT23
: Wszystkie warunki jazdy. o: Jeżeli warunki szczególne. * Zależnie od kraju przeznaczenia.
PRZEGLĄDY PEUGEOT POZIOM A i C ORAZ WIZYTA MIĘDZY PRZEGLĄDAMI
PrzeglądPoziom
Czynności Opis czynnościGwarancyjnyACWizyta między przeglądami
- Wymiana oleju silnika.- Filtr oleju.- Filtr paliwa (zależnie od silnika).- Wkład filtru powietrza.- Świece zapłonowe.- Olej silnika (kontrola+uzupełnienie).- Olej ręcznej skrzyni biegów (kontrola+uzupełnienie).- Akumulator (kontrola+uzupełnienie) jeśli korek odkręcany.- Płynu spryskiwacza przedniego (kontrola+uzupełnienie).- Płynu chłodzący silnik (kontrola+uzupełnienie).- Płynu hamulcowego (kontrola+uzupełnienie).- Płynu wspomagania układu kierowniczego (kontrola+uzupełnienie zależnie od wyposażenia).- Działanie świateł, oświetlenia, sygnalizacji.- Stan szyb, szyb reflektorów, świateł i lusterek.- Sygnał dźwiękowy.- Dysze spryskiwacza.- Stan piór wycieraczek.- Stan i naprężenie paska osprzętu.- Skuteczność hamulca postojowego.- Szczelność i stan układów hydraulicznych (przewody i obudowy).- Stanu uszczelek gumowych.- Klocków hamulcowych. - Stanu luzów, piast, przegubów, łożysk, łączników elastycznych.- Szczelności amortyzatorów.- Zużycia okładzin tylnych.- Stanu opon z korektą ciśnienia (w tym koła zapasowego).- Czystości spalin zgodnie z obowiązującymi przepisami. - Filtr kabiny (zależnie od wyposażenia). - Kontrola wzrokowa całego pojazdu przez specjalistę marki.- Pojazd zastępczy .

Wymiana oleju
Wymiana
POZIOM
KONTROLA USŁUGI*
PRÓBA DROGOWA

24
08-12-2003
BENZYNABENZYNA
(1) Minimalny poziom jakości oleju: Dla silnika benzynowego: ACEA A3 i API SH/SJ
ACEA = Zrzeszenie Europejskich Producentów Samochodów - API= Amerykański Instytut Ropy Naftowej.
Stosowanie oleju silnikowego nie spełniającego normy ACEA A3-B3 wymaga zastosowania przeglądów okresowych z zakresu "Warunków szczególnych" obejmujących skrócone okresy między przeglądami.

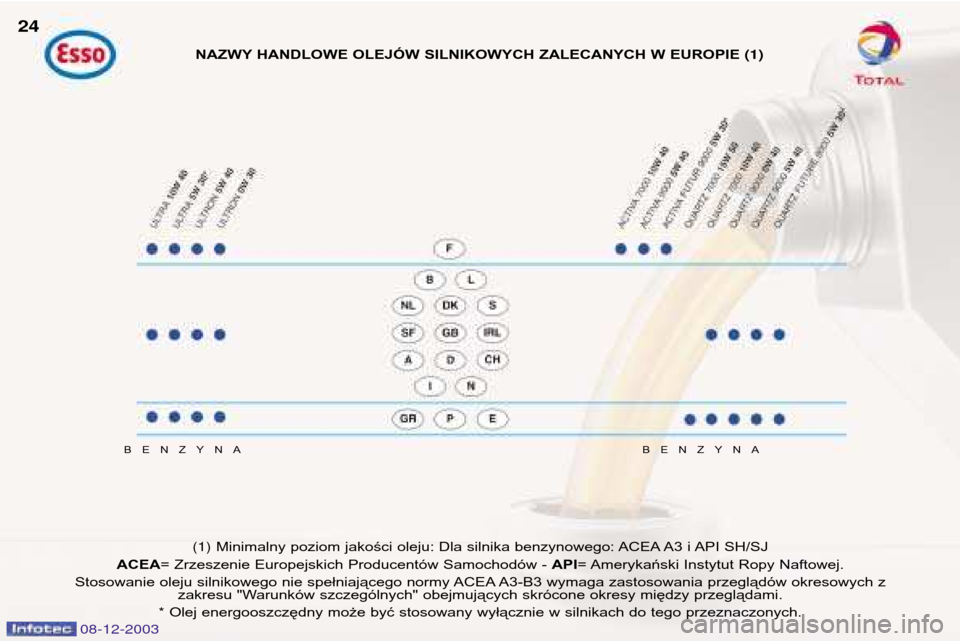

* Olej energooszczędny może być stosowany wyłącznie w silnikach do tego przeznaczonych. NAZWY HANDLOWE OLEJÓW SILNIKOWYCH ZALECANYCH W EUROPIE
(1)

PRZEGLĄDY PEUGEOT25
Zalecane materiały smarne
Oleje znajdujące się w tabeli obok,
są odpowiednie dla większości
warunków użytkowania.
Schemat określa zakres optymalnej
lepkości w zależności od temperatu-
ry eksploatacji.
Jest również możliwe wykorzystanie
olejów syntetycznych "wyższejjakości".
W przypadku braku oleju półsynte-
tycznego lub syntetycznego mogą
być używane oleje jakości ACEA
A1/A2 i API SH/SJ/SL przy zastoso-
waniu planu obsługi w "warunkachszczególnych", który przewiduje skró-
cone okresy między przeglądami.
Nie wahajcie się Państwo zasięgnąć
porady w ASO PEUGEOT w celuzachowania przyjemności z eksploa-
tacji i optymalizacji kosztów obsługipojazdu.
W przypadku krajów spoza
Europy prosimy zwracać się
do lokalnego przedstawiciela
Automobiles PEUGEOT.
KONIECZNIE KONIECZNIE
Ręczna skrzynia ESSO GEAR OIL BV TOTAL TRANSMISSION BV
biegów 75W80 PR 9736.41 75W80 PR 9730.A2
KONIECZNIE
Automatyczna skrzynia ESSO ATF 4HP20-AL4
biegów PR 9736.22
Wspomaganie kierownicyFLUIDE PR 9730. A1
Płyn hamulcowy PEUGEOT DOT4
Płyn chłodzący PROCOR TM108/GLYSANTIN G33 lub REVKOGEL 2000
silnika KONIECZNIE Zabezpieczenie – 35C
Inne produkty homologowane
08-12-2003

1. Kontrolka nie zapiętego pasa bezpieczeństwa*
2. Kontrolka wyłączenia poduszki
powietrznej pasażera*
3. Kontrolka czołowych i bocznych
poduszek powietrznych
4. Kontrolka świateł przeciwmgielnychprzednich
5. Kontrolka systemu ABS
6.
Kontrolka światła przeciwmgielnegotylnego
7. Kierunkowskaz lewy
8. Całkowity licznik kilometrów,
sygnalizator czynności obsługowych i
wskaźnik poziomu oleju silnika 9.
Kierunkowskaz prawy
10. Kontrolka autodiagnostyki silnika
11 . Kontrolka świateł drogowych
12. Kontrolka hamulca postojowego,
poziomu płynu hamulcowego i usterki
elektronicznego systemu hamowania
13. Kontrolka świateł mijania
14. Kontrolka ładowania akumulatora
15. Kontrolka ciśnienia i temperatury
oleju silnika
16. Wskaźnik temperatury oleju silnika
17. Przycisk licznika kilometrów 18.
Kontrolka centralnego alarmu(STOP)
19. Prędkościomierz
20. Wskaźnik temperatury płynu
chłodzącego silnik
21. Obrotomierz
22. Przycisk potencjometru oświetlenia
23. Wskaźnik poziomu paliwa
24. Kontrolka minimalnego poziomu paliwa
25. Kontrolka dynamicznej kontroli
stabilności (ESP/ASR)
* Zależnie od kraju przeznaczenia.
KONTROLA DZIAŁANIA
26
08-12-2003
ZESTAW WSKAŹNIKÓW: RĘCZNA SKRZYNIA BIEGÓW

KONTROLA DZIAŁANIA27
1.
Kontrolka nie zapiętego pasa bezpieczeństwa*
2. Kontrolka wyłączenia poduszki
powietrznej pasażera*
3. Kontrolka przednich i bocznych
poduszek powietrznych
4. Kontrolka przednich świateł przeciwmgielnych
5. Kontrolka systemu ABS
6. Kontrolka tylnego światłaprzeciwmgielnego
7. Kierunkowskaz lewy
8. Licznik kilometrów, sygnalizator
czynności obsługowych i wskaźnik
poziomu oleju silnikowego 9.
Kierunkowskaz prawy
10. Kontrolka autodiagnostyki silnika
11 . Kontrolka świateł drogowych
12. Kontrolka hamulca ręcznego,
poziomu płynu hamulcowego
i usterki REF
13. Kontrolka świateł mijania
14. Kontrolka ładowania akumulatora
15. Kontrolka ciśnienia i temperatury
oleju silnikowego
16. Programy działania
17. Wskaźnik włączonego biegu 18.
Przycisk licznika kilometrów
19. Kontrolka centralnego alarmu (STOP)
20.Prędkościomierz
21. Wskaźnik temperatury płynu chłodzącego
22. Obrotomierz
23. Przycisk potencjometru oświetlenia
24. Wskaźnik poziomu paliwa
25. Kontrolka minimalnego poziomu paliwa
26. Kontrolka dynamicznej kontroli
stabilności (ESP/ASR)
* Zależnie od kraju przeznaczenia.
ZESTAW WSKAŹNIKÓW : AUTOMATYCZNA SKRZYNIA BIEGÓW
08-12-2003
