2003.5 Peugeot 206 CC Instrukcja Obsługi (in Polish)

INFORMACJE PRAKTYCZNE
104
08-12-2003
WYMIANA KOŁA
Unieruchomić pojazd na poziomym,
stabilnym i nie śliskim podłożu.
Zaciągnąć hamulec postojowy,
włączyć pierwszy bieg lub bieg
wsteczny (położenie
Pdla automa-
tycznej skrzyni biegów) i wyłączyćzapłon.
Umieścić blokadę 2z tyłu, za kołem
znajdującym się na przekątnej po
przeciwnej stronie wymienianegokoła.
Dostępne narzędzia1 - Klucz do demontażu kół umiesz-
czony po prawej stronie wzmocnie-
nia tylnego bagażnika.
2 - Blokada umieszczona w obudowiepodnośnika.
3 - Podnośnik (w obudowie, umieszc-
zony za pomocą dwóch opasek po
prawej stronie bagażnika).
4 - Narzędzie do zdejmowania
nakładek śrub (umieszczone na
tylnej prawej ścianie bagażnika).
Demontaż koła Zdjąć kołpak przy pomocy klucza do demontażu kół 1 pociągając na wyso-
kości zaworu.
 Odblokować śruby koła (w pojazdach wyposażonych w felgi aluminiowe,
należy w pierwszej kolejności zdjąć chromowane nakładki; patrz "Cechy szc-
zególne felg aluminiowych", na następnej stronie).
 Umieścić podnośnik 3 pod jednym z czterech, przewidzianych do tego punktów
A podwozia, znajdującym się najbliżej wymienianego koła. Zwrócić uwagę aby
podstawa podnośnika jednolicie przylegała do podłoża.
 Rozłożyć podnośnik 3.
 Wykręcić śruby i zdjąć koło.

INFORMACJE PRAKTYCZNE105
Ponowny montaż koła
Po założeniu koła na miejsce, należy wykonać wstępne dokręcenie śrub kluczem 1.
 Złożyć podnośnik 3 i wysunąć go spod samochodu.
 Zablokować śruby koła kluczem 1.
 Założyć z powrotem kołpak zaczynając od otworu na zawór i wciskać zaciś-
niętę dłonią.
Włożyć blokadę i podnośnik do pokrowca i schować do bagażnika.
Zależnie od wyposażednia.Dla Państwa bezpie-
czeństwa zalecamy wy-
konywać zmianę koła :
- na poziomym, stabilnym i nie śliskim podłożu,
- przy zaciągniętym hamulcu post- ojowym i wyłączonym zapłonie,
- przy włączonym pierwszym lub wstecznym biegu (położenie P
dla automatycznej skrzynibiegów),
- przy zablokowanych kołach pojaz- du.
Nigdy nie należy wchodzić pod
pojazd podtrzymywany tylko
przez podnośnik (stosowaćpodporę).
Po wymianie koła :
- jak najszybciej sprawdzić w ASO PEUGEOT moment dokręcenia
śrub i ciśnienie w kole.
08-12-2003

INFORMACJE PRAKTYCZNE
106
08-12-2003
CECHY SZCZEGÓLNE
FELG ALUMINIOWYCH
Nakładki na śruby
Śruby felg aluminiowych posiadają
chromowane nakładki.
Zdjąć nakładki przy pomocy żółtego narzędzia
4 przed przystąpieniem
do odkręcania śrub. Montaż koła zapasowego*
Jeśli Państwa pojazd wyposażony
jest w koło zapasowe z felgą sta-
lową, to podczas jego montażu
stwierdzicie, iż podkładki śrub nie
przylegają do felgi, co jest
normal-
nym efektem. Zamocowanie koła
zapasowego zapewnione jest jed-
nakże przez stożkowy docisk każdej
ze śrub.
Montaż opon zimowych
Jeśli zamierzacie Państwo zamon-
tować w Waszym pojeździe zimowe
opony na felgach stalowych, tokonieczne będzie użycie do tego
celu specjalnych śrub dostępnych w
sieci handlowej PEUGEOT. *
Zależnie od wersji i kraju przeznaczenia
Śruby przeciwkradzieżowe kół
W przypadku, gdy Państwa koła
zabezpieczone są śrubami przeciw-
kradzieżowymi (po jednej na każde
koło), należy w pierwszej kolejności
zdemontować przy pomocynarzędzia 4 chromową nakładkę,
następnie plastikową osłonę, a
wreszcie odkręcić śrubę przy pomo-
cy jednej ze specjalistycznych tulei
(umieszczone w schowku przednim)
i klucza do odkręcania śrub 1.
Uwaga : należy koniecznie staran-
nie zapisać numer wygrawerowany
na główce tulei śruby przeciwkrad-
zieżowej. Umożliwi to Państwu
uzyskanie w sieci handlowej
zapasowych tulei śrub przeciwkrad-zieżowych.

INFORMACJE PRAKTYCZNE107
08-12-2003
- Pociągnąć za występ
Ado góry i wyciągnąć obudowę
zabezpieczającą.
- Odłączyć złącze.
- Wcisnąć dwie krawędzi zapięcia mocującego w celu wyciągnięcia. Wymienić uszkodzoną żarówkę.
- Podczas ponownego montażu, upewnić się co do poprawnego usytuowania bolców pozycjonujących oraz
poprawnego zablokowania zapięcia mocującego.
- Podłączyć złącze.
- Założyć z powrotem pokrywę zabezpieczającą.
WYMIANA ŻARÓWKI
Światła mijania / światła drogowe H7 55W Światła pozycyjne W5W
Przekręcić złącze tulejowe Bo jedną czwartą obrotu i
wyciągnąć je.
Wymienić żarówkę.
Uwagi
- Żarówki dotykać tylko przez suchą szmatkę.
- Aby wymienić żarówkę w prawym reflektorze, należy najpierw zdemontować przewód napełniania zbiornika spryskiwacza.
- Możliwe jest parowanie reflektorów od wewnątrz. Ustąpi ono podczas ich używania.

INFORMACJE PRAKTYCZNE
108
08-12-2003
Kierunkowskazy PY21W bursztynowe
Przekręcić złącze tulejowe
Co
jedną czwartą obrotu i wyciągnąć je.
Wymienić uszkodzoną żarówkę. Kierunkowskaz boczny
WY5W bursztynowy
Przesunąć obudowę w kierunku do
przodu lub do tyłu pojazdu i wyjąćzespół.
Przytrzymać złącze i obrócić obu-
dowę o jedną czwartą obrotu.
Wymienić żarówkę.

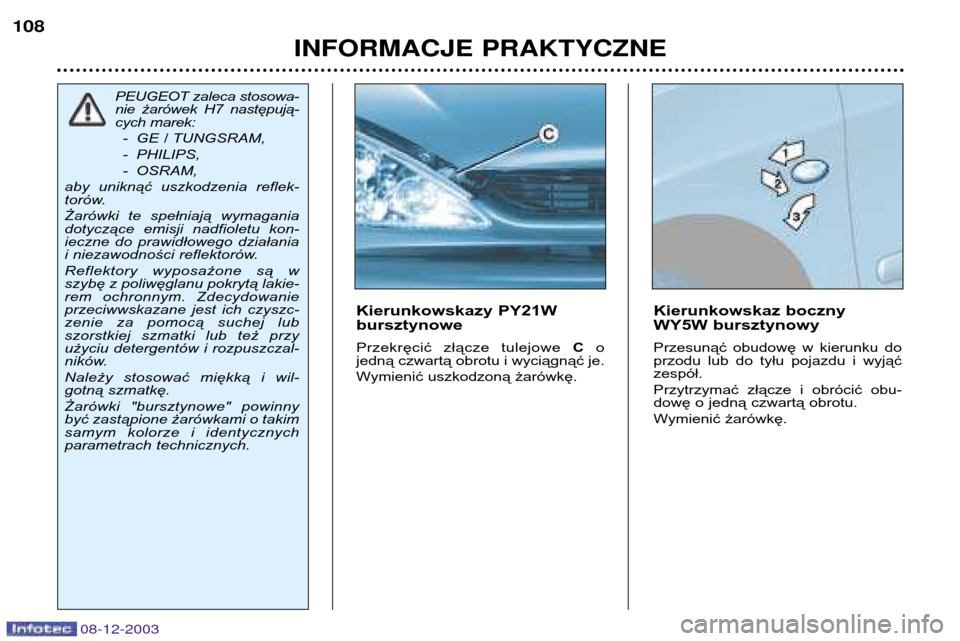

PEUGEOT zaleca stosowa-
nie żarówek H7 następują-
cych marek:
- GE / TUNGSRAM,
- PHILIPS,
- OSRAM,
aby uniknąć uszkodzenia reflek-
torów.
Żarówki te spełniają wymagania
dotyczące emisji nadfioletu kon-
ieczne do prawidłowego działania
i niezawodności reflektorów.
Reflektory wyposażone są w
szybę z poliwęglanu pokrytą lakie-
rem ochronnym. Zdecydowanie
przeciwwskazane jest ich czyszc-
zenie za pomocą suchej lub
szorstkiej szmatki lub też przy
użyciu detergentów i rozpuszczal-
ników.
Należy stosować miękką i wil-
gotną szmatkę.
Żarówki "bursztynowe" powinny
być zastąpione żarówkami o takim
samym kolorze i identycznych
parametrach technicznych.

INFORMACJE PRAKTYCZNE
108
08-12-2003
Kierunkowskazy PY21W bursztynowe
Przekręcić złącze tulejowe
Co
jedną czwartą obrotu i wyciągnąć je.
Wymienić uszkodzoną żarówkę. Kierunkowskaz boczny
WY5W bursztynowy
Przesunąć obudowę w kierunku do
przodu lub do tyłu pojazdu i wyjąćzespół.
Przytrzymać złącze i obrócić obu-
dowę o jedną czwartą obrotu.
Wymienić żarówkę.
PEUGEOT zaleca stosowa-
nie żarówek H7 następują-
cych marek:
- GE / TUNGSRAM,
- PHILIPS,
- OSRAM,
aby uniknąć uszkodzenia reflek-
torów.
Żarówki te spełniają wymagania
dotyczące emisji nadfioletu kon-
ieczne do prawidłowego działania
i niezawodności reflektorów.
Reflektory wyposażone są w
szybę z poliwęglanu pokrytą lakie-
rem ochronnym. Zdecydowanie
przeciwwskazane jest ich czyszc-
zenie za pomocą suchej lub
szorstkiej szmatki lub też przy
użyciu detergentów i rozpuszczal-
ników.
Należy stosować miękką i wil-
gotną szmatkę.
Żarówki "bursztynowe" powinny
być zastąpione żarówkami o takim
samym kolorze i identycznych
parametrach technicznych.

INFORMACJE PRAKTYCZNE109

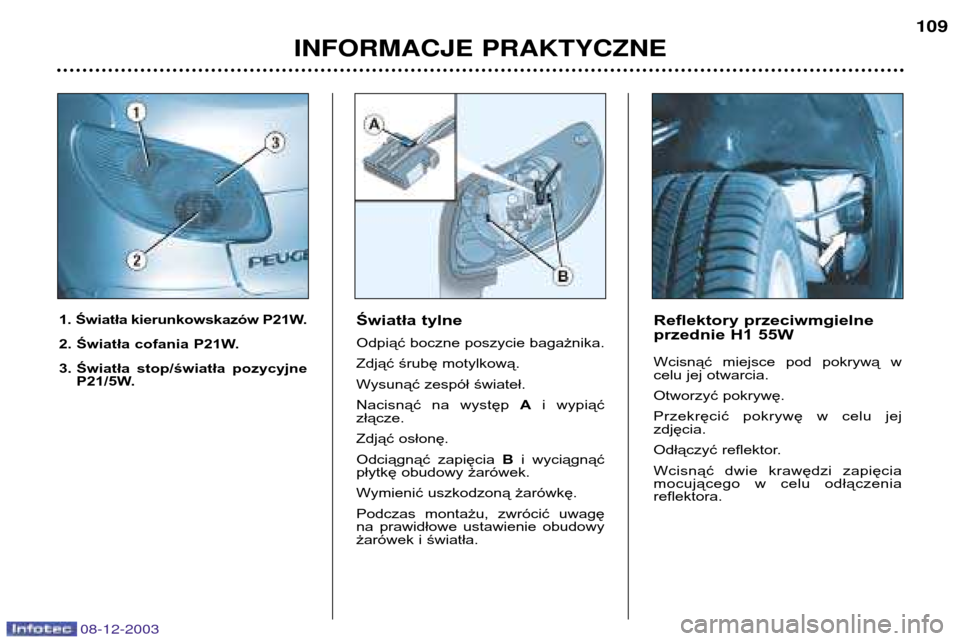

Światła tylne
Odpiąć boczne poszycie bagażnika.
Zdjąć śrubę motylkową.
Wysunąć zespół świateł.
Nacisnąć na występ
Ai wypiąć
złącze.
Zdjąć osłonę.
Odciągnąć zapięcia Bi wyciągnąć
płytkę obudowy żarówek.
Wymienić uszkodzoną żarówkę.
Podczas montażu, zwrócić uwagę
na prawidłowe ustawienie obudowy
żarówek i światła.
1. Światła kierunkowskazów P21W.
2. Światła cofania P21W.
3. Światła stop/światła pozycyjne
P21/5W.Reflektory przeciwmgielne
przednie H1 55W
Wcisnąć miejsce pod pokrywą w
celu jej otwarcia.
Otworzyć pokrywę.
Przekręcić pokrywę w celu jej zdjęcia.
Odłączyć reflektor.
Wcisnąć dwie krawędzi zapięcia
mocującego w celu odłączeniareflektora.
08-12-2003

INFORMACJE PRAKTYCZNE
110
08-12-2003
Światło przeciwmgielne tylne P21W
Odpiąć światło i wysunąć zespół światła.
Przekręcić złącze tulejowe o jedą
czwartą obrotu i wyciągnąć je.

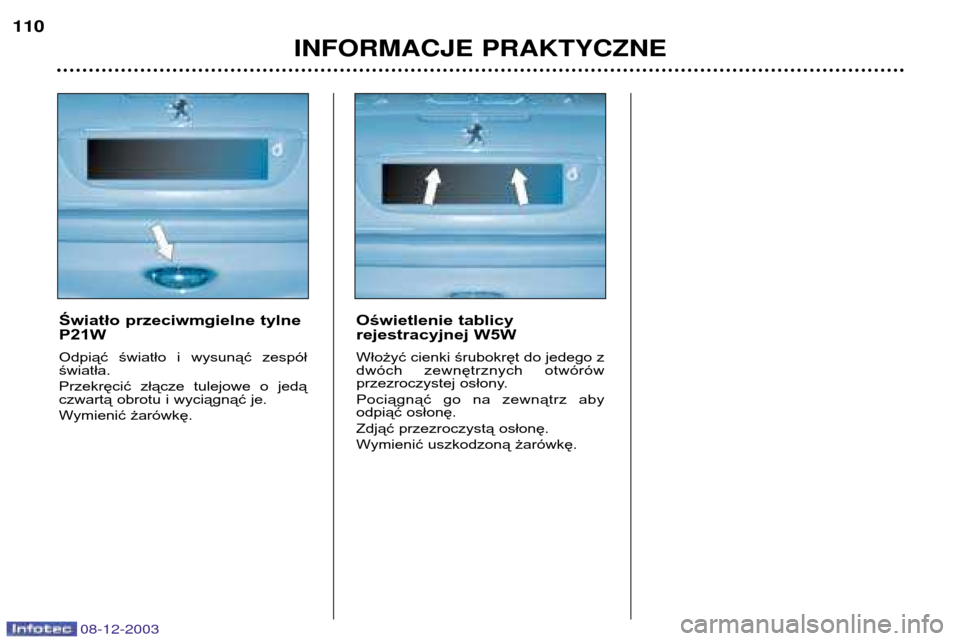

Wymienić żarówkę. Oświetlenie tablicy
rejestracyjnej W5W
Włożyć cienki śrubokręt do jedego z
dwóch zewnętrznych otwórów
przezroczystej osłony.
Pociągnąć go na zewnątrz aby
odpiąć osłonę.
Zdjąć przezroczystą osłonę.
Wymienić uszkodzoną żarówkę.
