INFORMACJE PRAKTYCZNE
112
08-12-2003

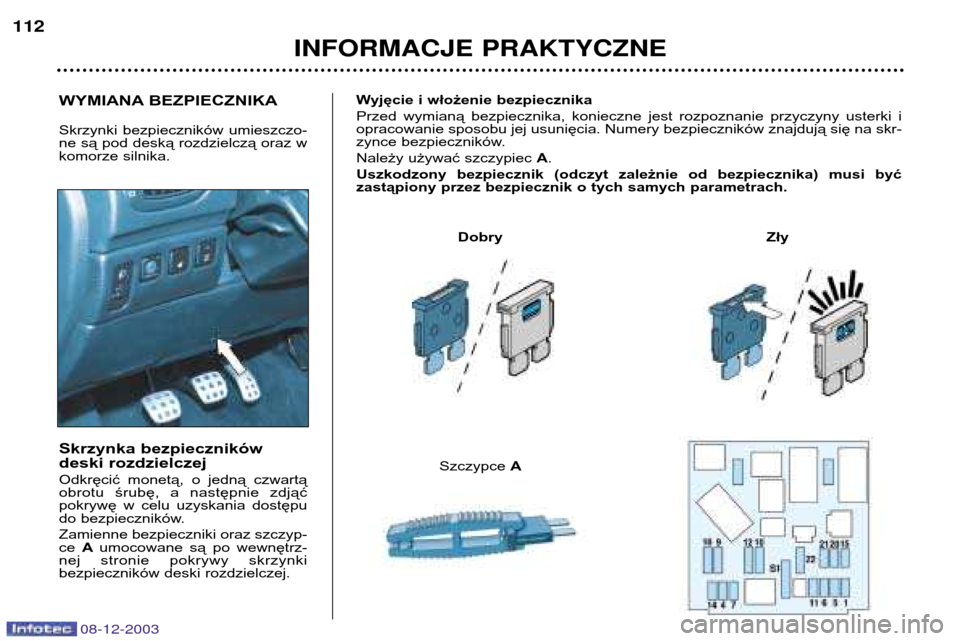

Skrzynka bezpieczników
deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a następnie zdjąć
pokrywę w celu uzyskania dostępu
do bezpieczników.
Zamienne bezpieczniki oraz szczyp- ce
Aumocowane są po wewnętrz-
nej stronie pokrywy skrzynki
bezpieczników deski rozdzielczej. Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i opracowanie sposobu jej usunięcia. Numery bezpieczników znajdują się na skr-
zynce bezpieczników.
Należy używać szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być
zastąpiony przez bezpiecznik o tych samych parametrach.
Dobry Zły
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne są pod deską rozdzielczą oraz w
komorze silnika.
Szczypce A

INFORMACJE PRAKTYCZNE
112
08-12-2003
Skrzynka bezpieczników
deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a następnie zdjąć
pokrywę w celu uzyskania dostępu
do bezpieczników.
Zamienne bezpieczniki oraz szczyp- ce
Aumocowane są po wewnętrz-
nej stronie pokrywy skrzynki
bezpieczników deski rozdzielczej. Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i opracowanie sposobu jej usunięcia. Numery bezpieczników znajdują się na skr-
zynce bezpieczników.
Należy używać szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być
zastąpiony przez bezpiecznik o tych samych parametrach.
Dobry Zły
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników umieszczo-
ne są pod deską rozdzielczą oraz w
komorze silnika.
Szczypce A

INFORMACJE PRAKTYCZNE113

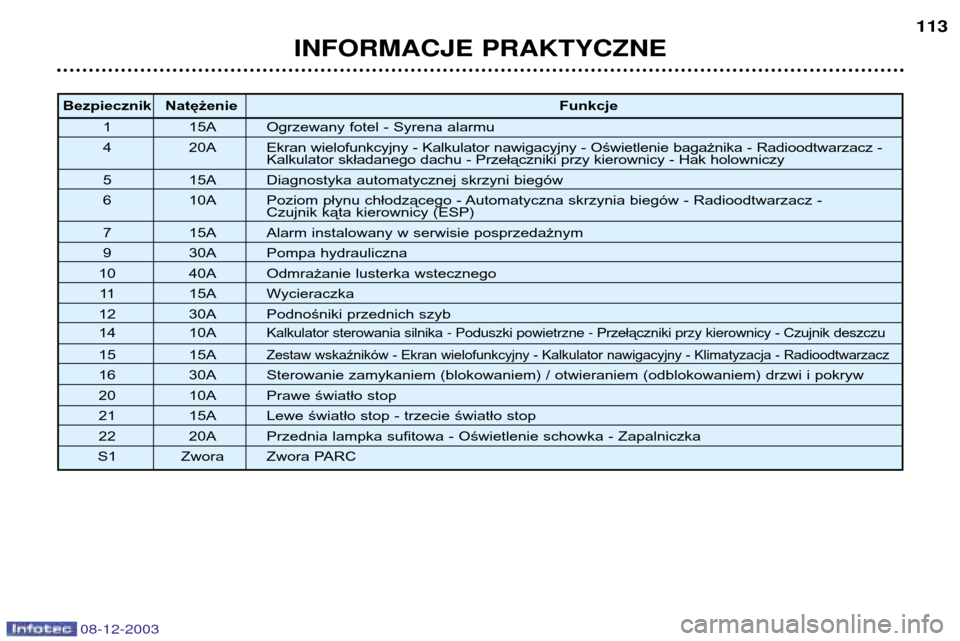

Bezpiecznik Natężenie
Funkcje
1 15A Ogrzewany fotel - Syrena alarmu
4 20A Ekran wielofunkcyjny - Kalkulator nawigacyjny - Oświetlenie bagażnika - Radioodtwarzacz - Kalkulator składanego dachu - Przełączniki przy kierownicy - Hak holowniczy
5 15A Diagnostyka automatycznej skrzyni biegów
6 10A Poziom płynu chłodzącego - Automatyczna skrzynia biegów - Radioodtwarzacz - Czujnik kąta kierownicy (ESP)
7 15A Alarm instalowany w serwisie posprzedażnym
9 30A Pompa hydrauliczna
10 40A Odmrażanie lusterka wstecznego 11 15A Wycieraczka
12 30A Podnośniki przednich szyb
14 10A
Kalkulator sterowania silnika - Poduszki powietrzne - Przełączniki przy kierownicy - Czujnik deszczu
15 15AZestaw wskaźników - Ekran wielofunkcyjny - Kalkulator nawigacyjny - Klimatyzacja - Radioodtwarzacz
16 30A Sterowanie zamykaniem (blokowaniem) / otwieraniem (odblokowaniem) drzwi i pokryw
20 10A Prawe światło stop
21 15A Lewe światło stop - trzecie światło stop
22 20A Przednia lampka sufitowa - Oświetlenie schowka - Zapalniczka
S1 Zwora Zwora PARC
08-12-2003

INFORMACJE PRAKTYCZNE
114
08-12-2003
Bezpiecznik NNatężenie Funkcje
1* 20A Zespół motowentylatora
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Zasilanie BSI
5* 70A Zasilanie BSI
6* - Wolny
7* 30A Zasilanie stacyjki
8* - Wolny
Skrzynka bezpieczników
komory silnika

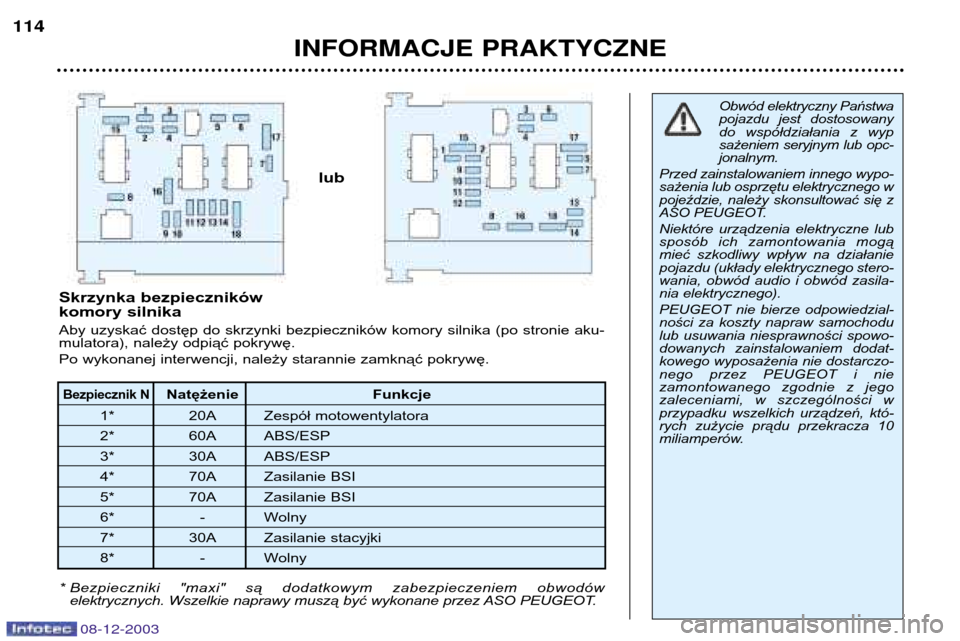

Aby uzyskać dostęp do skrzynki bezpieczników komory silnika (po stronie aku-
mulatora), należy odpiąć pokrywę.
Po wykonanej interwencji, należy starannie zamknąć pokrywę.
Obwód elektryczny Państwa
pojazdu jest dostosowany
do współdziałania z wyp
sażeniem seryjnym lub opc-jonalnym.
Przed zainstalowaniem innego wypo-
sażenia lub osprzętu elektrycznego w
pojeździe, należy skonsultować się z
ASO PEUGEOT.
Niektóre urządzenia elektryczne lub
sposób ich zamontowania mogą
mieć szkodliwy wpływ na działanie
pojazdu (układy elektrycznego stero-
wania, obwód audio i obwód zasila-
nia elektrycznego).
PEUGEOT nie bierze odpowiedzial-
ności za koszty napraw samochodu
lub usuwania niesprawności spowo-
dowanych zainstalowaniem dodat-
kowego wyposażenia nie dostarczo-
nego przez PEUGEOT i nie
zamontowanego zgodnie z jego
zaleceniami, w szczególności w
przypadku wszelkich urządzeń, któ-
rych zużycie prądu przekracza 10
miliamperów.
* Bezpieczniki "maxi" są dodatkowym zabezpieczeniem obwodów elektrycznych. Wszelkie naprawy muszą być wykonane przez ASO PEUGEOT.
lub

INFORMACJE PRAKTYCZNE115

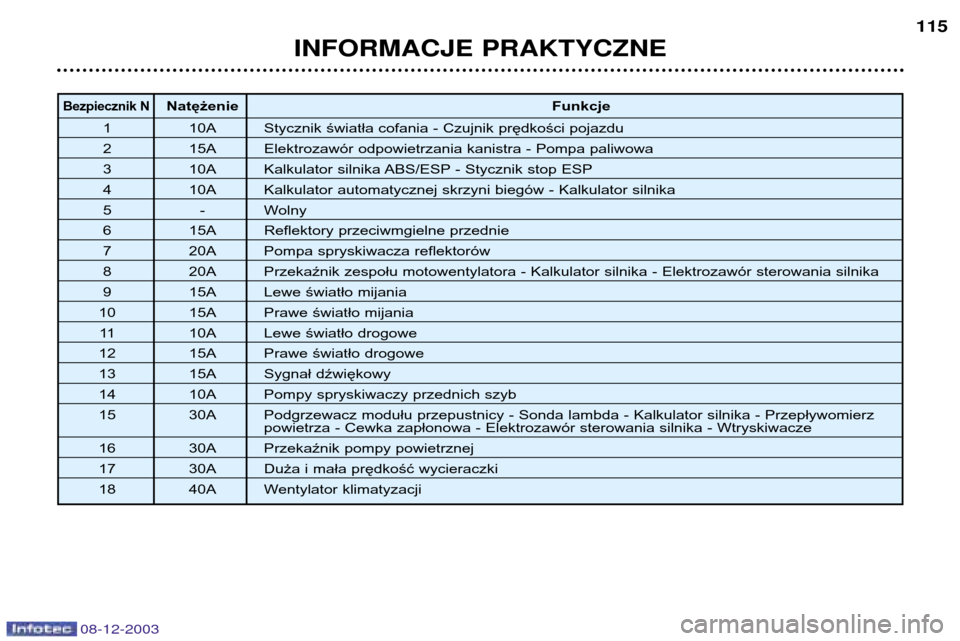

Bezpiecznik NNatężenie
Funkcje
1 10A Stycznik światła cofania - Czujnik prędkości pojazdu
2 15A Elektrozawór odpowietrzania kanistra - Pompa paliwowa
3 10A Kalkulator silnika ABS/ESP - Stycznik stop ESP
4 10A Kalkulator automatycznej skrzyni biegów - Kalkulator silnika
5 - Wolny
6 15A Reflektory przeciwmgielne przednie
7 20A Pompa spryskiwacza reflektorów
8 20A Przekaźnik zespołu motowentylatora - Kalkulator silnika - Elektrozawór sterowania silnika
9 15A Lewe światło mijania
10 15A Prawe światło mijania
11 10A Lewe światło drogowe
12 15A Prawe światło drogowe
13 15A Sygnał dźwiękowy
14 10A Pompy spryskiwaczy przednich szyb
15 30A Podgrzewacz modułu przepustnicy - Sonda lambda - Kalkulator silnika - Przepływomierz
powietrza - Cewka zapłonowa - Elektrozawór sterowania silnika - Wtryskiwacze
16 30A Przekaźnik pompy powietrznej
17 30A Duża i mała prędkość wycieraczki
18 40A Wentylator klimatyzacji
08-12-2003

08-12-2003
INFORMACJE PRAKTYCZNE
116
AKUMULATOR
Aby naładować akumulator za pomocą prostownika, należy:
- odłączyć akumulator,
- przestrzegać instrukcji podanych przez producenta prostownika,
- podłączyć zaczynając od zacisku (–),
- sprawdzić stan zacisków. Jeśli pokryte są białawym lub zielonkawym nalotem
należy je zdjąć i przeczyścić.
Aby uruchomić pojazd z innego akumulatora należy:
- podłączyć czerwony przewód do końcówek (+) obydwu akumulatorów,
- jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki (–) akumulatora pomocniczego,
- drugi koniec przewodu zielonego lub czarnego podłączyć do masy pojazdu uruchamianego, jak najdalej od akumulatora.
Włączyć rozrusznik, nie wyłączać silnika.
Poczekać, aż silnik powróci na wolne obroty i odłączyć przewody. TRYB EKONOMICZNY
Po wyłączeniu silnika, klucz w
pozycji akcesoriów, niektóre funkcje
(wycieraczki, podnośniki szyb,
lampki sufitowe, radioodtwarzacz,
itd.) są dostępne przez trzydzieści
minut, aby nie spowodować rozłado-
wania akumulatora.
Po upływie tych 30 minut, na ekra-
nie wielofunkcyjnym pojawia siękomunikat
"Tryb ekonomiczny
włączony" i aktywne funkcje zosta-
ją przełączone w tryb czuwania.
Rozładowany akumulator uniem-
ożliwia rozruch silnika.
- Przed rozłączeniem akumulatora, należy odczekać 2 minuty po
wyłączeniu zapłonu.
- Nie zdejmować zacisków podczas pracy silnika.
- Nie ładować akumulatora bez wcześniejszego odłączenia obydwu zacisków.
- Przed odłączeniem akumulatora, należy zamknąć szyby oraz dach.
- Po podłączeniu akumulatora należy włączyć zapłon i odczekać 1 minutę
zanim włączymy rozrusznik, jest to czas niezbędny do inicjalizacji systemów
elektronicznych. W razie wystąpienia jakichkolwiek problemów należy
skontaktować się z ASO PEUGEOT. W przypadku dłuższego, przekraczającego jeden miesiąc,
postoju samochodu, zaleca się odłączać akumulator.

08-12-2003
INFORMACJE PRAKTYCZNE117
Montaż radioodtwarzacza
Wasz pojazd jest fabrycznie wypo-
sażony w instalację do montażuradioodtwarzacza:
- antenę dachową,
- koncentryczny przewód antenowy,
- podstawowy układ przeciwzakłóce-
niowy,
- przewody zasilania głośników przednich,
- przewody zasilania głośników tyl- nych i głośników wysokotonowych,

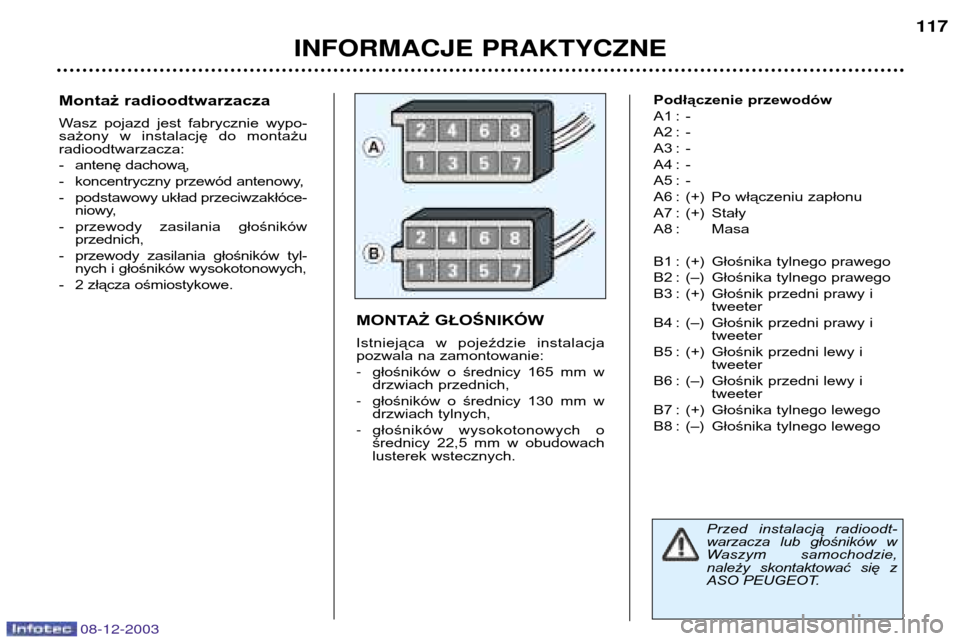

- 2 złącza ośmiostykowe. Podłączenie przewodów
A1 : -
A2 : -
A3 : -
A4 : -
A5 : -
A6 : (+) Po włączeniu zapłonu
A7 : (+) Stały
A8 : Masa
B1 : (+) Głośnika tylnego prawego
B2 : (–) Głośnika tylnego prawego
B3 : (+) Głośnik przedni prawy i
tweeter
B4 : (–) Głośnik przedni prawy i tweeter
B5 : (+) Głośnik przedni lewy i tweeter
B6 : (–) Głośnik przedni lewy i tweeter
B7 : (+) Głośnika tylnego lewego
B8 : (–) Głośnika tylnego lewego
MONTAŻ GŁOŚNIKÓW
Istniejąca w pojeździe instalacja
pozwala na zamontowanie: -
głośników o średnicy 165 mm w
drzwiach przednich,
- głośników o średnicy 1 30mm w
drzwiach t ylnych,
- głośników wysokotonowych o
średnicy 22,5 mm w obudowach
lusterek wstecznych.
Przed instalacją radioodt-
warzacza lub głośników w
Waszym samochodzie,
należy skontaktować się z
ASO PEUGEOT.

INFORMACJE PRAKTYCZNE
118
08-12-2003
Bez podnoszenia (4 koła na ziemi)
Do holowania używać wyłącznie drążka holowniczego.
Holowanie za przód lub za tył
Przymocować drążek holowniczy do uchwytów holowniczych.
Z podnoszeniem (tylko dwa koła na ziemi)
Zalecane jest podniesienie pojazdu za koła, za pomocą urządzenia podnośni- kowego. Cechy szczególne automatycznej
skrzyni biegów
W wypadku holowania z czterema
kołami na ziemi, konieczne
jest przestrzeganie następującychwarunków:
- ustawić dźwignię wybierającą w
pozycji N,
- holować pojazd z prędkością poniżej 50 km/godz, na odcinku
nie dłuższym niż 50 km,
-nie dolewać oleju do skrzyni
biegów.
BAGAŻNIK NA POKRYWĘ BAGAŻNIKA*
Bagażnik ten dostępny jest w butiku
z akcesoriami w ASO PEUGEOT.
Podczas używania bagażnika,
należy zwracać uwagę, aby nie
zasłaniać trzeciego światła stop.
Należy bezwzględnie przestrzegać
zaleceń producenta.
* Dostępny w akcesoriach.
HOLOWANIE POJAZDU
Nigdy nie używać belki chłodnicy.
