2002 YAMAHA YZF-R6 Manuale duso (in Italian)

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
HAU00424
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:

Riscaldare bene il motore.


Chiudere lo starter (arricchitore) al più
presto possibile.


Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.


Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.


Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU01128
Rodaggio Non c’è un periodo più importante nella vita
del motore, di quello tra 0 e 1.600 km. Per
questo motivo, leggere attentamente quan-
to segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1.600 km. Le
varie parti del motore si usurano e si adatta-
no reciprocamente, creando i giochi di fun-
zionamento corretti. Durante questo
periodo, si deve evitare di marciare a lungo
a tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU03749*
0–1.000 km
Evitare di fare funzionare a lungo il motore
oltre 5.000 giri/min.
1.000–1.600 km
Evitare di fare funzionare a lungo il motore
oltre 6.000 giri/min.
HC000052*
ATTENZIONE:_ Dopo 1.000 km di funzionamento si deve
cambiare l’olio motore e la cartuccia del
filtro dell’olio. _1.600 km e più
Ora si può utilizzare normalmente il mezzo.
HC000053
ATTENZIONE:_

Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.


In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.
_
H_5mt.book Page 4 Wednesday, August 1, 2001 8:52 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-5
5
HAU00460
Parcheggio Quando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto di accen-
sione.
HW000058
AVVERTENZA
_

Dato che il motore e l’impianto di
scarico possono divenire molto
caldi, parcheggiare in luoghi dove i
pedoni o i bambini non possano fa-
cilmente toccarli.


Non parcheggiare su un pendio o
su terreno soffice, altrimenti il mo-
tociclo potrebbe ribaltarsi.
_H_5mt.book Page 5 Wednesday, August 1, 2001 8:52 AM

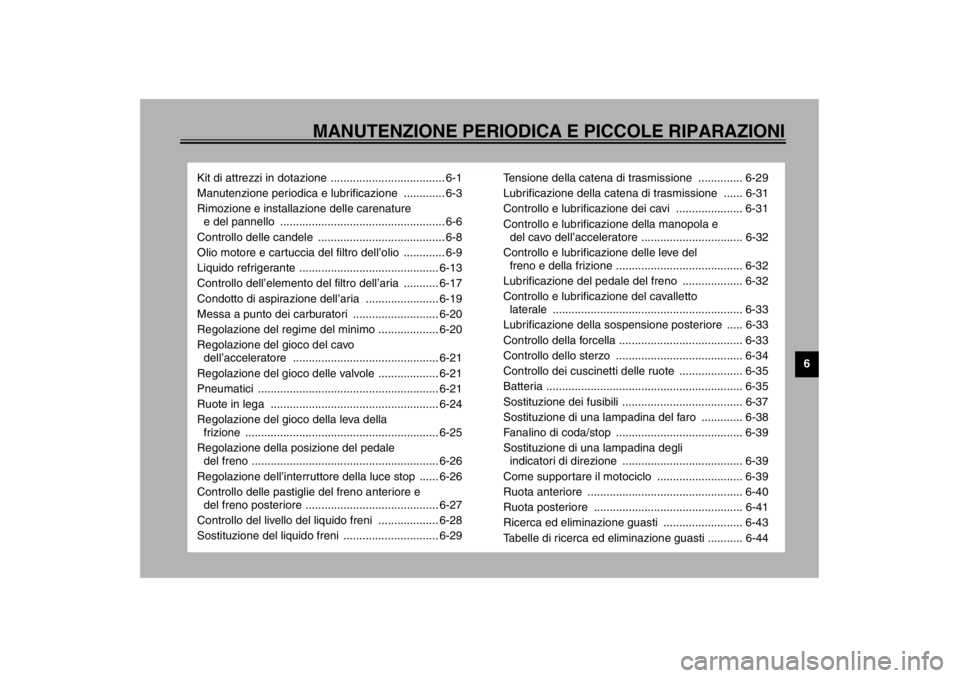

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6
Kit di attrezzi in dotazione .................................... 6-1
Manutenzione periodica e lubrificazione ............. 6-3
Rimozione e installazione delle carenature
e del pannello .................................................... 6-6
Controllo delle candele ........................................ 6-8
Olio motore e cartuccia del filtro dell’olio ............. 6-9
Liquido refrigerante ............................................ 6-13
Controllo dell’elemento del filtro dell’aria ........... 6-17
Condotto di aspirazione dell’aria ....................... 6-19
Messa a punto dei carburatori ........................... 6-20
Regolazione del regime del minimo ................... 6-20
Regolazione del gioco del cavo
dell’acceleratore .............................................. 6-21
Regolazione del gioco delle valvole ................... 6-21
Pneumatici ......................................................... 6-21
Ruote in lega ..................................................... 6-24
Regolazione del gioco della leva della
frizione ............................................................. 6-25
Regolazione della posizione del pedale
del freno ........................................................... 6-26
Regolazione dell’interruttore della luce stop ...... 6-26
Controllo delle pastiglie del freno anteriore e
del freno posteriore .......................................... 6-27
Controllo del livello del liquido freni ................... 6-28
Sostituzione del liquido freni .............................. 6-29Tensione della catena di trasmissione .............. 6-29
Lubrificazione della catena di trasmissione ...... 6-31
Controllo e lubrificazione dei cavi ..................... 6-31
Controllo e lubrificazione della manopola e
del cavo dell’acceleratore ................................ 6-32
Controllo e lubrificazione delle leve del
freno e della frizione ........................................ 6-32
Lubrificazione del pedale del freno ................... 6-32
Controllo e lubrificazione del cavalletto
laterale ............................................................ 6-33
Lubrificazione della sospensione posteriore ..... 6-33
Controllo della forcella ....................................... 6-33
Controllo dello sterzo ........................................ 6-34
Controllo dei cuscinetti delle ruote .................... 6-35
Batteria .............................................................. 6-35
Sostituzione dei fusibili ...................................... 6-37
Sostituzione di una lampadina del faro ............. 6-38
Fanalino di coda/stop ........................................ 6-39
Sostituzione di una lampadina degli
indicatori di direzione ...................................... 6-39
Come suppor tare il motociclo ........................... 6-39
Ruota anteriore ................................................. 6-40
Ruota posteriore ............................................... 6-41
Ricerca ed eliminazione guasti ......................... 6-43
Tabelle di ricerca ed eliminazione guasti ........... 6-44
H_5mt.book Page 1 Wednesday, August 1, 2001 8:52 AM

6-1
6
HAU00462
6-MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU00464
La sicurezza è un obbligo del buon motoci-
clista. Le ispezioni, le regolazioni e le lubri-
ficazioni periodiche conserveranno il
mezzo nelle migliori condizioni possibili di
sicurezza e di efficienza. I punti più impor-
tanti relativi ai controlli, alle regolazioni ed
alla lubrificazione sono illustrati nelle pagi-
ne seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione de-
vono venire considerati solo come una
guida generale in condizioni di marcia nor-
mali. POTREBBE ESSERE NECESSARIO
RIDURRE TALE INTERVALLI IN FUNZIO-
NE DELLE CONDIZIONI CLIMATICHE,
DEL TERRENO, DELLA SITUAZIONE GE-
OGRAFICA E DELL’IMPIEGO INDIVIDUA-
LE.
HW000060
AVVERTENZA
_ Se non si ha confidenza con i lavori di
manutenzione del motociclo, farli ese-
guire da un concessionario Yamaha. _
HAU01296
ATTENZIONE:_ Non provare il motociclo su di un banco
di prova a rulli per un lungo periodo di
tempo, il calore potrebbe provocare lo
scolorimento della marmitta in fibra. _
HAU04223
Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti sotto alla
sella del passeggero (vedere pagina 3-14
per le procedure di rimozione e di installa-
zione della sella del passeggero).
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.1. Kit di attrezzi in dotazione
H_5mt.book Page 1 Wednesday, August 1, 2001 8:52 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
NOTA:_ Se non si è in possesso gli attrezzi o l’espe-
rienza necessari per un determinato lavoro,
farlo eseguire dal concessionario Yamaha
di fiducia. _
HW000063
AVVERTENZA
_ Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non sicu-
ro per l’uso. Consultare un concessio-
nario Yamaha prima di tentare di
eseguire modifiche di qualsiasi genere. _
H_5mt.book Page 2 Wednesday, August 1, 2001 8:52 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
HAU03685
Manutenzione periodica e lubrificazione
NOTA:_

I controlli annuali vanno eseguiti una volta all’anno, a meno che in loro vece non si esegua una manutenzione in base ad un
determinato numero di chilometri.


A partire da 50.000 km, ripetere gli intervalli di manutenzione iniziando da 10.000 km.


Affidare ad un concessionario Yamaha l’assistenza delle posizioni evidenziate da un asterisco, in quanto richiede attrezzi, dati e ca-
pacità tecniche particolari.
_CP-03IN. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
1
*Circuito del carburanteVerificare che i tubi flessibili del carburante non siano fessurati
o danneggiati.√√√√ √
2*Filtro benzinaControllare lo stato.√√
3CandeleControllare lo stato.
Pulire e ripristinare la distanza elettrodi.√√
Sostituire.√√
4*ValvoleControlla il gioco valvole.
Regolare.Ogni 40.000 km
5*Elemento filtro ariaPulire.√√
Sostituire.√√
6FrizioneControllare il funzionamento.
Regolare.√√√√√
7*Freno anterioreControllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-5.)√√ √ √ √ √
Sostituire le pastiglie freno. se usurate fino al limite
8*Freno posterioreControllare il funzionamento, il livello del liquido e verificare
che il veicolo non presenti perdite di liquido.
(Vedere NOTA a pagina 6-5.)√√ √ √ √ √
Sostituire le pastiglie freno. se usurate fino al limite
H_5mt.book Page 3 Wednesday, August 1, 2001 8:52 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
9
*Tubi frenoVerificare l’assenza di fessurazioni o danneggiamenti.√√√√ √
Sostituire. (Vedere NOTA a pagina 6-5.) Ogni 4 anni
10*RuoteVerificare che non siano disassate e danneggiate.√√√√
11*PneumaticiControllare la profondità del battistrada e che non siano
danneggiati.
Sostituire, se necessario.
Controllare la pressione dell’aria.
Correggerla, se necessario.√√√√ √
12*Cuscinetti ruoteControllare che i cuscinetti non siano allentati o danneggiati.√√√√
13*ForcelloneControllare il funzionamento e l’assenza di gioco eccessivo.√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50.000 km
14 Catena di trasmissioneControllare la tensione della catena.
Accertarsi che la ruota posteriore sia allineata correttamente.
Pulire e lubrificare.Ogni 1.000 km e dopo il lavaggio del
motociclo o il suo utilizzo nella pioggia
15*Cuscinetti sterzoControllare il gioco dei cuscinetti e se lo sterzo è duro.√√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 20.000 km
16*Elementi di fissaggio
della parte ciclisticaVerificare che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
17 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√ √
18*Interruttore del
cavalletto lateraleControllare il funzionamento.√√√√√ √
19*ForcellaControllare il funzionamento e l’assenza di perdite d’olio.√√√√
20*Gruppo
dell’ammortizzatoreControllare il funzionamento e l’assenza di perdite d’olio
sull’ammortizzatore.√√√√
21*Fulcri di rotazione del
braccio di rinvio e del
braccio di collegamento
della sospensione
posterioreControllare il funzionamento.√√√√
Lubrificare con grasso a base di sapone di litio.√√ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_5mt.book Page 4 Wednesday, August 1, 2001 8:52 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU03884
NOTA:_

Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo su percorsi molto bagnati o polverosi.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni, e se sono fessurati o danneggiati.
_22
*CarburatoriControllare il funzionamento dello starter (arricchitore).
Regolare il regime del minimo del motore e la
sincronizzazione.√√√√√ √
23 Olio motoreCambiare.
Controllare il livello dell’olio e l’assenza di perdite d’olio sul
veicolo.√√√√√ √
24Cartuccia del filtro olio
motoreSostituire.√√√
25*Impianto di
raffreddamentoControllare il livello del liquido refrigerante e l’assenza di
perdite di liquido refrigerante sul veicolo. √√√√ √
Cambiare. Ogni 3 anni
26*Interruttori del freno
anteriore e posterioreControllare il funzionamento.√√√√√ √
27Parti in movimento e
caviLubrificare.√√√√ √
28*Luci, segnali ed
interruttoriControllare il funzionamento.
Regolare il faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (×1.000 km)
CONTROLLO
ANNUALE
1 10203040
H_5mt.book Page 5 Wednesday, August 1, 2001 8:52 AM
