2002 YAMAHA YZF-R6 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-2
8
Capacità del sistema di
raffreddament (quantità totale)
2,15 L
Filtro dell’ariaElemento tipo umido
Carburante
Tipo SOLTANTO BENZINA NOR-
MALE SENZA PIOMBO
Capacità del serbatoio
carburante 17 L
Riserva 3,5 L
Carburatore
Fa bb r i c a n t e KE I H I N
Modello × quantitàCVRD37 × 4
Candela
Fabbricante/tipo NGK / CR10EK
Distanza 0,6–0,7 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 1,955
Sistema di riduzione
secondaria Trasmissione a catena
Rapporto di riduzione
secondaria 3,000
Numero di dinti per la catena
di trasmissione (anteriore/
posteriore) 16/48Tipo di trasmissione A 6 rapporti, sempre in presa
Selettore cambio Azionamento con il piede
sinistro
Rapporti di riduzione
1ª2,846
2ª1,947
3ª1,556
4ª1,333
5ª1,190
6ª1,083
Parte ciclistica
Tipo di telaio Diamante
Angolo di incidenza 24°
Avancorsa 81 mm
Pneumatici
Anteriore
Tipo Senza camera d’aria
Misura 120/60 ZR17 (55W)
120/60 ZR17 M/C (55W)
Fabbricante/
modello Michelin / Pilot SPORT B
Dunlop / D207FJ
H_5mt.book Page 2 Wednesday, August 1, 2001 8:52 AM

CARATTERISTICHE TECNICHE
8-3
8
Po st e r i o re
Tipo Senza camera d’aria
Misura 180/55 ZR17 (73W)
180/55 ZR17 M/C (73W)
Fabbricante/
modello Michelin / Pilot SPORT B
Dunlop / D207N
Carico massimo* 189 kg
Pressione di gonfiaggio dei
pneumatici
(misurata sui pneumatici freddi)
Fino a 90 kg*
Anteriore 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Posteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–massimo*
Anteriore 250 kPa (2,50 kgf/cm2, 2,50 bar)
Posteriore 290 kPa (2,90 kgf/cm2, 2,90 bar)
Marcia ad alta velocità
Anteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso totale del pilota, del passeggero, del carico e degli
accessoriRuote
Anteriore
Tipo Ruota lega
Misura 17 × MT 3,50
17 M/C × MT 3,50
Po s t e r i o r e
Tipo Ruota lega
Misura 17 × MT 5,50
17 M/C × MT 5,50
Freni
Anteriore
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4
Sospensione
Anteriore Forcella telescopica
Posteriore Forcellone (sospensione a
collegamento)
H_5mt.book Page 3 Wednesday, August 1, 2001 8:52 AM

CARATTERISTICHE TECNICHE
8-4
8
Molla/ammortizzatore
Anteriore Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio
Corsa della ruota
Anteriore 130 mm
Posteriore 120 mm
Sistema elettrico
Sistema di accensione C.D.I a CC
Sistema di generatore
Tipo Magnete CA
Uscita standard 14 V, 320 W a 5.000 giri/min
Batteria
Modello GT9B-4
Tensione, capacità12 V, 8 Ah
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina × quantità
Faro 12 V, 60/55 W × 2
Fanalino di coda/stop 13,5 V, 1/6,1 W × 2
[LED (diodo emettitore di luce)]
Indicatore di direzione 12 V, 21 W × 4
Luce ausiliaria 12 V, 5 W × 2
Luce targe 12 V, 5 W × 1
Luce pannello strumenti 12 V, 1,4 W × 2Spia del folle LED (diodo emettitore di luce)
Spia abbagliante LED (diodo emettitore di luce)
Spia degli indicatori di
direzione LED (diodo emettitore di luce)
Spia del livello del carburante LED (diodo emettitore di luce)
Spia del livello dell’olio/della
temperatura del liquido
refrigerante LED (diodo emettitore di luce)
Fusibili
Fusibile principale 30 A
Fusibile del faro 20 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile della ventola del
radiatore 7,5 A
Fusibile dell’accensione 15 A
Fusibile ausiliario (contachilo-
metri totalizzatore) 7,5 A
H_5mt.book Page 4 Wednesday, August 1, 2001 8:52 AM

CARATTERISTICHE TECNICHE
8-5
8
HAU03941
Tabella di conversione CS-03ITutti i dati delle specifiche citati nel presente manuale sono
espressi in UNITÀ SI e METRICHE.
Utilizzare questa tabella per convertire i dati in unità
METRICHE in unità IMPERIAL.
Esempio:
VALORE
METRICOFATTORE DI
CONVERSIONEVALORE IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabella di conversione
DAL SISTEMA METRICO AL SISTEMA IMPERIAL
Unità metricaFattore di
conversioneUnità Imperial
Coppia serraggiom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Pesokg
g× 2,205× 0,03527lb
oz
Velocitàkm/h× 0,6214 mi/h
Distanzakm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacitàcc (cm
3)
cc (cm3)
L (litri)
L (litri)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Variekgf/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
H_5mt.book Page 5 Wednesday, August 1, 2001 8:52 AM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_5mt.book Page 1 Wednesday, August 1, 2001 8:52 AM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:_ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. _
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
H_5mt.book Page 1 Wednesday, August 1, 2001 8:52 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU03171
Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella del passeggero (vedere pa-
gina 3-14 per le procedure di rimozione e di
installazione della sella). Riportare le infor-
mazioni di questa etichetta nell’apposito
spazio. Queste informazioni sono necessa-
rie per ordinare i ricambi presso i conces-
sionari Yamaha.1. Etichetta del modello
H_5mt.book Page 2 Wednesday, August 1, 2001 8:52 AM

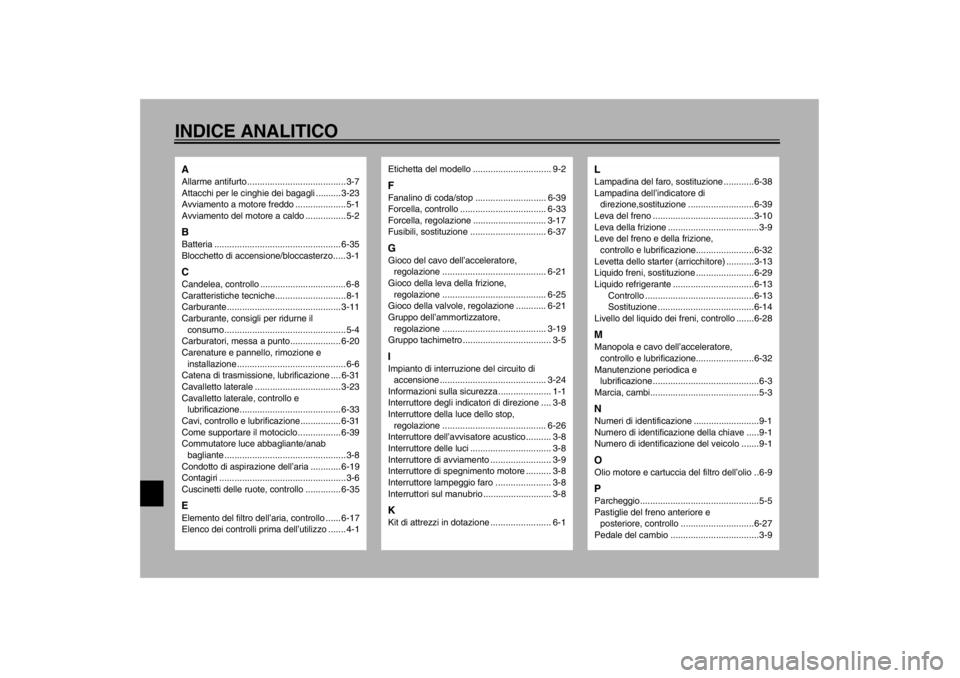

INDICE ANALITICOAAllarme antifurto .......................................3-7
Attacchi per le cinghie dei bagagli .......... 3-23
Avviamento a motore freddo ....................5-1
Avviamento del motore a caldo ................5-2BBatteria .................................................. 6-35
Blocchetto di accensione/bloccasterzo..... 3-1CCandelea, controllo ..................................6-8
Caratteristiche tecniche............................8-1
Carburante............................................. 3-11
Carburante, consigli per ridurne il
consumo................................................5-4
Carburatori, messa a punto.................... 6-20
Carenature e pannello, rimozione e
installazione ........................................... 6-6
Catena di trasmissione, lubrificazione .... 6-31
Cavalletto laterale .................................. 3-23
Cavalletto laterale, controllo e
lubrificazione........................................ 6-33
Cavi, controllo e lubrificazione................ 6-31
Come supportare il motociclo ................. 6-39
Commutatore luce abbagliante/anab
bagliante ................................................3-8
Condotto di aspirazione dell’aria ............ 6-19
Contagiri ..................................................3-6
Cuscinetti delle ruote, controllo .............. 6-35EElemento del filtro dell’aria, controllo ...... 6-17
Elenco dei controlli prima dell’utilizzo .......4-1
Etichetta del modello ............................... 9-2FFanalino di coda/stop ............................ 6-39
Forcella, controllo .................................. 6-33
Forcella, regolazione ............................. 3-17
Fusibili, sostituzione.............................. 6-37GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-21
Gioco della leva della frizione,
regolazione ......................................... 6-25
Gioco della valvole, regolazione ............ 6-21
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-19
Gruppo tachimetro ................................... 3-5IImpianto di interruzione del circuito di
accensione .......................................... 3-24
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di direzione .... 3-8
Interruttore della luce dello stop,
regolazione ......................................... 6-26
Interruttore dell’avvisatore acustico.......... 3-8
Interruttore delle luci ................................ 3-8
Interruttore di avviamento ........................ 3-9
Interruttore di spegnimento motore .......... 3-8
Interruttore lampeggio faro ...................... 3-8
Interruttori sul manubrio ........................... 3-8KKit di attrezzi in dotazione ........................ 6-1
LLampadina del faro, sostituzione ............6-38
Lampadina dell’indicatore di
direzione,sostituzione ..........................6-39
Leva del freno ........................................3-10
Leva della frizione ....................................3-9
Leve del freno e della frizione,
controllo e lubrificazione.......................6-32
Levetta dello starter (arricchitore) ...........3-13
Liquido freni, sostituzione .......................6-29
Liquido refrigerante ................................6-13
Controllo ...........................................6-13
Sostituzione ......................................6-14
Livello del liquido dei freni, controllo .......6-28MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-32
Manutenzione periodica e
lubrificazione..........................................6-3
Marcia, cambi...........................................5-3NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio motore e cartuccia del filtro dell’olio ..6-9PParcheggio...............................................5-5
Pastiglie del freno anteriore e
posteriore, controllo .............................6-27
Pedale del cambio ...................................3-9
