Page 105 of 116

Technische Daten
8-2
8
Kühlsystem-Fassungsvermögen
(Gesamtinhalt)
2,15 L
Luftfilter
Naßfilter-Einsatz
Kraftstoff
Sorte Bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 17 L
Davon Reserve ca. 3,5 L
Vergaser
Hersteller KEIHIN
Ty p × Anzahl CVRD37 × 4
Zündkerzen
Hersteller/Typ NGK / CR10EK
Elektrodenabstand 0,6–0,7 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,955
Sekundärantrieb Kette
Sekundärübersetzung 3,000
Anzahl Kettenradzähne
(vorn/hinten) 16/48
Getriebe klauengeschaltetes 6-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)Getriebeabstufung
1. Gang 2,846
2. Gang 1,947
3. Gang 1,556
4. Gang 1,333
5. Gang 1,190
6. Gang 1,083
Fahrwerk
Rahmenbauart unten offener Zentralrohrrahmen
Lenkkopfwinkel 24°
Nachlauf 81 mm
Reifen
Vo r n
Ausführung Schlauchlos-Reifen
Dimension 120/60 ZR17 (55 W)
120/60 ZR17 M/C (55 W)
Hersteller/Typ Michelin / Pilot SPORT B
Dunlop / D207FJ
Hinten
Ausführung Schlauchlos-Reifen
Dimension 180/55 ZR17 (73 W)
180/55 ZR17 M/C (73 W)
Hersteller/Typ Michelin / Pilot SPORT B
Dunlop / D207N
G_5mt.book Page 2 Monday, July 30, 2001 6:34 PM
Page 106 of 116

Technische Daten
8-3
8
Max. Gesamtzuladung* 189 kg
Reifenluftdruck (bei kaltem
Reifen)
Bis 90 kg*
Vorn 250 kPa; 2,50 kg/cm
2; 2,50 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
90 kg–Maximum*
Vorn 250 kPa; 2,50 kg/cm2; 2,50 bar
Hinten 290 kPa; 2,90 kg/cm2; 2,90 bar
Hochgeschwindigkeitsfahrt
Vorn 250 kPa; 2,50 kg/cm2; 2,50 bar
Hinten 250 kPa; 2,50 kg/cm2; 2,50 bar
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 × MT 3,50
17 M/C × MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 × MT 5,50
17 M/C × MT 5,50Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung (Bauart)
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 130 mm
Hinten 120 mm
G_5mt.book Page 3 Monday, July 30, 2001 6:34 PM
Page 107 of 116
Technische Daten
8-4
8
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Leistung 14 V, 320 W bei 5.000 U/min
Batterie
Ty p G T 9 B - 4
Bezeichnung (Span-
nung, Kapazität) 12 V, 8 Ah
Scheinwerfer Halogenlampe
Lampen (Bezeichnung ×
×× × Anzahl)
Scheinwerfer 12 V, 60/55 W × 2
Rücklicht/Bremslicht 13,5 V; 1/6,1 W (LED) × 2
Blinker 12 V, 21 W × 4
Standlicht vorn 12 V, 5 W × 2
Kennezeichenbeleuch-
tung 12 V, 5 W × 1
Instrumentenbeleuch-
tung12 V; 1,4 W × 2
Leerlauf-Kontrolleuchte LED
Fernlicht-Kontrolleuchte LED
Blinker-Kontrolleuchte LED
Reserve-Warnleuchte LEDÖlstand/Kühlflüssig-
keitstemperatur-
War nleu chte LE D
Sicherungen
Hauptsicherung 30 A
Scheinwerfersicherung 20 A
Signalanlagensicherung 15 A
Kühlerlüftersicherung 7,5 A
Zündungssicherung 15 A
Tachometersicherung 7,5 A
G_5mt.book Page 4 Monday, July 30, 2001 6:34 PM
Page 108 of 116

Technische Daten
8-5
8
GAU03941
Umrechnungstabelle CS-03GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw.
SI-Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in
Größen des englischen Zoll-Maßsystems die neben-
stehende Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kg
m·kg
cm·kg
cm·kg
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kg/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
G_5mt.book Page 5 Monday, July 30, 2001 6:34 PM
Page 109 of 116

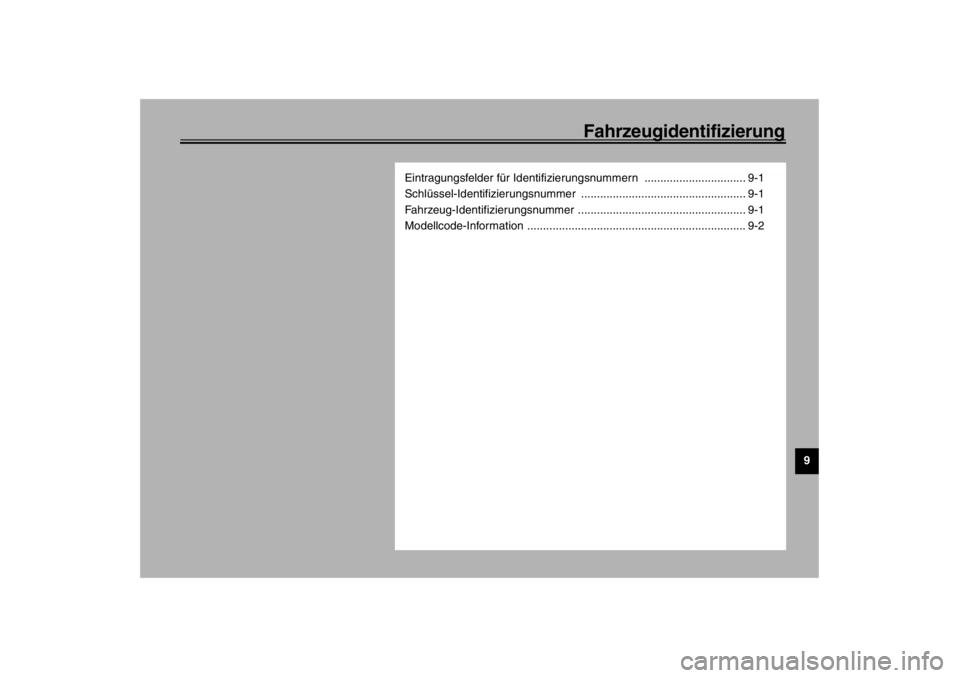

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................ 9-1
Schlüssel-Identifizierungsnummer .................................................... 9-1
Fahrzeug-Identifizierungsnummer ..................................................... 9-1
Modellcode-Information ..................................................................... 9-2
G_5mt.book Page 1 Monday, July 30, 2001 6:34 PM
Page 110 of 116

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifizie-
rungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist,
wie in der Abbildung gezeigt, auf dem
Schlüsselanhänger eingestanzt. Diese
Nummer im entsprechenden Feld notie-
ren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
an der gezeigten Stelle am Lenkkopfrohr
eingeschlagen. Tragen Sie diese Nummer
in das entsprechende Feld ein.HINWEIS:_ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. _
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_5mt.book Page 1 Monday, July 30, 2001 6:34 PM
Page 111 of 116
Fahrzeugidentifizierung
9-2
9
GAU03171
Modellcode-Information Das Modellcode-Klebeschild ist an der ge-
zeigten Stelle auf dem Rahmen unter dem
Beifahrersitz angebracht; siehe dazu Seite
3-14. Übertragen Sie Codenummer und
Info-Kürzel in die vorgesehenen Felder.
Diese Informationen benötigen Sie zur
Ersatzteil-Bestellung bei Ihrem YAMAHA-
Händler.1. Modellcode-Information
G_5mt.book Page 2 Monday, July 30, 2001 6:34 PM
Page 112 of 116

IndexAAbblendschalter .......................................3-8
Ablagefach............................................. 3-15
Anlassen (kalten Motor) ...........................5-1
Anlassen (warmen Motor) ........................5-2
Antriebskette schmieren......................... 6-31
Aufbocken (Motorrad) ............................ 6-39BBatterie warten....................................... 6-35
Blinker-Kontrolleuchte ..............................3-2
Blinkerlampe auswechseln..................... 6-39
Blinkerschalter .........................................3-8
Bordwerkzeug ..........................................6-1
Bowdenzüge prüfen, schmieren ............. 6-31
Bremsbeläge prüfen............................... 6-27
Bremsflüssigkeitsstand prüfen ............... 6-28
Bremsflüssigkeit wechseln ..................... 6-29
Bremslichtschalter einstellen .................. 6-26CChokehebel ........................................... 3-13DDiebstahlanlage .......................................3-7
Drehzahlmesser.......................................3-6EEinfahrvorschriften ...................................5-4FFahrwerk abstimmen ............................. 3-22
Fahrzeugbeschreibung ............................2-1
Fahrzeug-Identifizierungsnummer............9-1
Federbein einstellen............................... 3-19
Fehlersuchdiagramme ........................... 6-44
Fehlersuche .......................................... 6-43
Fernlicht-Kontrolleuchte ........................... 3-2
Fußbremshebel ..................................... 3-10
Fußbremshebel-Position einstellen ........ 6-26
Fußbremshebel schmieren .................... 6-32
Fußschalthebel ........................................ 3-9GGabel einstellen..................................... 3-17
Gaszugspiel einstellen........................... 6-21
Gaszug u. -drehgriff prüfen, schmieren .. 6-32HHandbremshebel ................................... 3-10
Handbrems- u. Kupplungshebel prüfen,
schmieren ........................................... 6-32
Helmhalter ............................................. 3-15
Hinterrad ............................................... 6-41
Ausbauen......................................... 6-41
Einbauen.......................................... 6-43
Hupenschalter ......................................... 3-8IIdentifizierungsnummern ......................... 9-1KKettendurchhang ................................... 6-29
Einstellen ......................................... 6-30
Prüfen .............................................. 6-29
Kraftstoff ................................................ 3-11
Kraftstoff sparen, Tips.............................. 5-4
Kraftstofftank-Belüftungsschlauch ......... 3-12
Kraftstofftank-Verschluß........................ 3-11
Kühlsystem............................................ 6-13
Kühlflüssigkeit wechseln ...................6-14
Kühlflüssigkeitsstand prüfen .............6-13
Kupplungshebel .......................................3-9
Kupplungshebel-Spiel einstellen ............6-25
LLagerung..................................................7-4
Leerlaufdrehzahl einstellen ....................6-20
Leerlauf-Kontrolleuchte ............................3-2
Lenkerarmaturen......................................3-8
Lenkung prüfen ......................................6-34
Lichthupenschalter ...................................3-8
Lichtschalter .............................................3-8
Lufteinlaßkanal.......................................6-19
Luftfiltereinsatz prüfen ............................6-17MModellcode-Information............................9-2
Motoröl, Ölfilter.........................................6-9
Motorstoppschalter...................................3-8OÖlstand/Kühlflüssigkeitstemperatur-
Warnleuchte ..........................................3-3PParken .....................................................5-5
Pflege ......................................................7-1RRäder .....................................................6-24
Radlager prüfen, warten.........................6-35
Reifen prüfen .........................................6-21
Reserve-Warnleuchte ..............................3-2
Routinekontrolle vor Fahrtbeginn .............4-1
