Armaturen, Bedienungselemente und deren Funktion
3-7
3
GAU03729
Stromkreis-Prüfeinrichtung Dieses Motorrad ist mit einer Einrichtung für
die Prüfung folgender Stromkreise ausge-
stattet:
Drosselklappensensor
Geschwindigkeitssensor

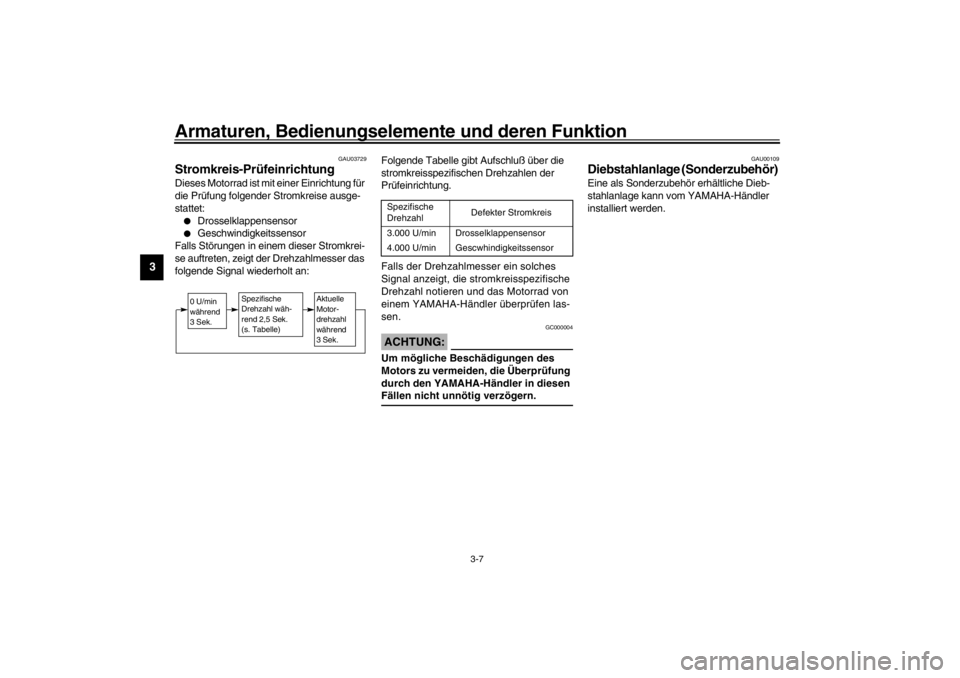

Falls Störungen in einem dieser Stromkrei-
se auftreten, zeigt der Drehzahlmesser das
folgende Signal wiederholt an:
CB-11G
Folgende Tabelle gibt Aufschluß über die
stromkreisspezifischen Drehzahlen der
Prüfeinrichtung.CB-28GFalls der Drehzahlmesser ein solches
Signal anzeigt, die stromkreisspezifische
Drehzahl notieren und das Motorrad von
einem YAMAHA-Händler überprüfen las-
sen.
GC000004
ACHTUNG:_ Um mögliche Beschädigungen des
Motors zu vermeiden, die Überprüfung
durch den YAMAHA-Händler in diesen
Fällen nicht unnötig verzögern. _
GAU00109
Diebstahlanlage (Sonderzubehör) Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann vom YAMAHA-Händler
installiert werden.
0 U/min
während
3 Sek.
Spezifische
Drehzahl wäh-
rend 2,5 Sek.
(s. Tabelle)
Aktuelle
Motor-
drehzahl
während
3 Sek.
Spezifische
Drehzahl
Defekter Stromkreis
3.000 U/min
Drosselklappensensor
4.000 U/min Gescwhindigkeitssensor
