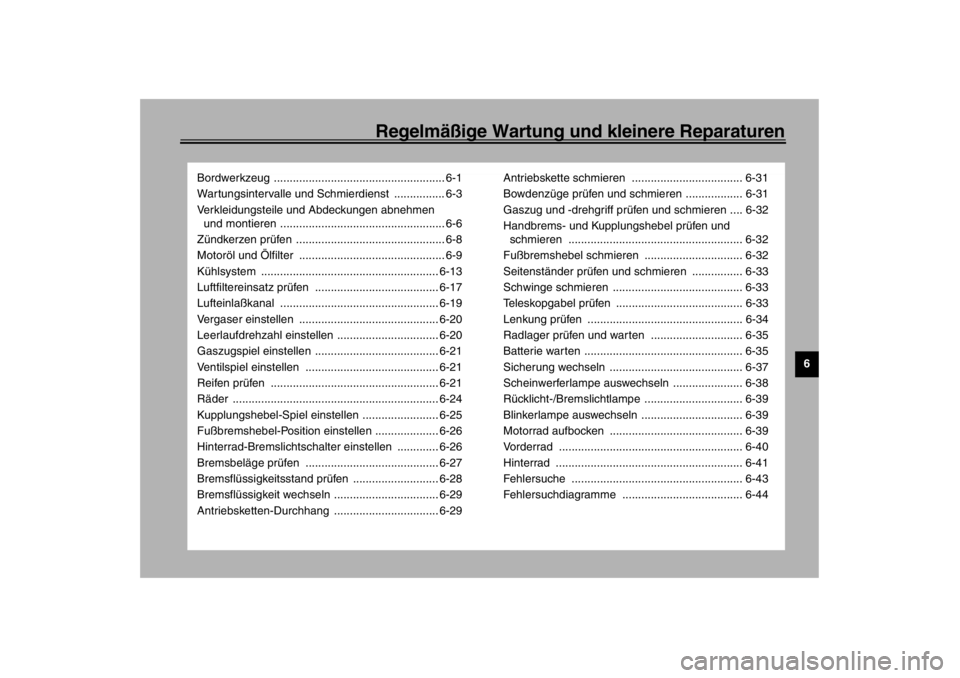

Regelmäßige Wartung und kleinere Reparaturen
6
Bordwerkzeug ...................................................... 6-1
Wartungsintervalle und Schmierdienst ................ 6-3
Verkleidungsteile und Abdeckungen abnehmen
und montieren .................................................... 6-6
Zündkerzen prüfen ............................................... 6-8
Motoröl und Ölfilter .............................................. 6-9
Kühlsystem ........................................................ 6-13
Luftfiltereinsatz prüfen ....................................... 6-17
Lufteinlaßkanal .................................................. 6-19
Vergaser einstellen ............................................ 6-20
Leerlaufdrehzahl einstellen ................................ 6-20
Gaszugspiel einstellen ....................................... 6-21
Ventilspiel einstellen .......................................... 6-21
Reifen prüfen ..................................................... 6-21
Räder ................................................................. 6-24
Kupplungshebel-Spiel einstellen ........................ 6-25
Fußbremshebel-Position einstellen .................... 6-26
Hinterrad-Bremslichtschalter einstellen ............. 6-26
Bremsbeläge prüfen .......................................... 6-27
Bremsflüssigkeitsstand prüfen ........................... 6-28
Bremsflüssigkeit wechseln ................................. 6-29
Antriebsketten-Durchhang ................................. 6-29Antriebskette schmieren ................................... 6-31
Bowdenzüge prüfen und schmieren .................. 6-31
Gaszug und -drehgriff prüfen und schmieren .... 6-32
Handbrems- und Kupplungshebel prüfen und
schmieren ....................................................... 6-32
Fußbremshebel schmieren ............................... 6-32
Seitenständer prüfen und schmieren ................ 6-33
Schwinge schmieren ......................................... 6-33
Teleskopgabel prüfen ........................................ 6-33
Lenkung prüfen ................................................. 6-34
Radlager prüfen und warten ............................. 6-35
Batterie warten .................................................. 6-35
Sicherung wechseln .......................................... 6-37
Scheinwerferlampe auswechseln ...................... 6-38
Rücklicht-/Bremslichtlampe ............................... 6-39
Blinkerlampe auswechseln ................................ 6-39
Motorrad aufbocken .......................................... 6-39
Vorderrad .......................................................... 6-40
Hinterrad ........................................................... 6-41
Fehlersuche ...................................................... 6-43
Fehlersuchdiagramme ...................................... 6-44
G_5mt.book Page 1 Monday, July 30, 2001 6:34 PM

Regelmäßige Wartung und kleinere Reparaturen
6-43
6
GAU03538
Hinterrad einbauen
1. Das Rad zwischen die Schwingen-
arme rollen und dann die Radachse
von der linken Seite her durchstek-
ken.
2. Die Antriebskette auf das Kettenrad
spannen und dann den Antriebs-
ketten-Durchhang einstellen; siehe
dazu Seite 6-30.
3. Die Achsmutter festziehen und das
Motorrad herablassen.
4. Den Bremssattel festschrauben.HINWEIS:_ Zwischen den Bremsbelägen muß ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein. _5. Die Achsmutter und die Bremssattel-
Schrauben vorschriftsmäßig anzie-
hen.
GAU03087
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel kön-
nen Defekte am Kraftstoff- oder Zünd-
system oder mangelnde Kompression zu
Anlaßproblemen und Leistungseinbußen
führen.
Die nachfolgenden Fehlersuchdiagram-
me beschreiben die Vorgänge, die es
Ihnen ermöglichen, eine einfache und
schnelle Kontrolle der einzelnen Funkti-
onsbereiche vorzunehmen. Reparatur-
arbeiten sollten jedoch unbedingt von
einem YAMAHA-Händler ausgeführt wer-
den, denn nur dieser bietet das Know-
how, die Werkzeuge und die Erfahrung
für eine optimale Wartung.
Ausschließlich YAMAHA-Originalersatz-
teile verwenden. Ersatzteile anderer Her-
steller mögen zwar so aussehen wie
YAMAHA-Teile, bieten aber nur selten die
gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat. Anzugsmoment
Achsmutter
150 Nm (15,0 m·kg)
Bremssattel-Schraube
40 Nm (4,0 m·kg)
G_5mt.book Page 43 Monday, July 30, 2001 6:34 PM

Regelmäßige Wartung und kleinere Reparaturen
6-44
6
GAU02990

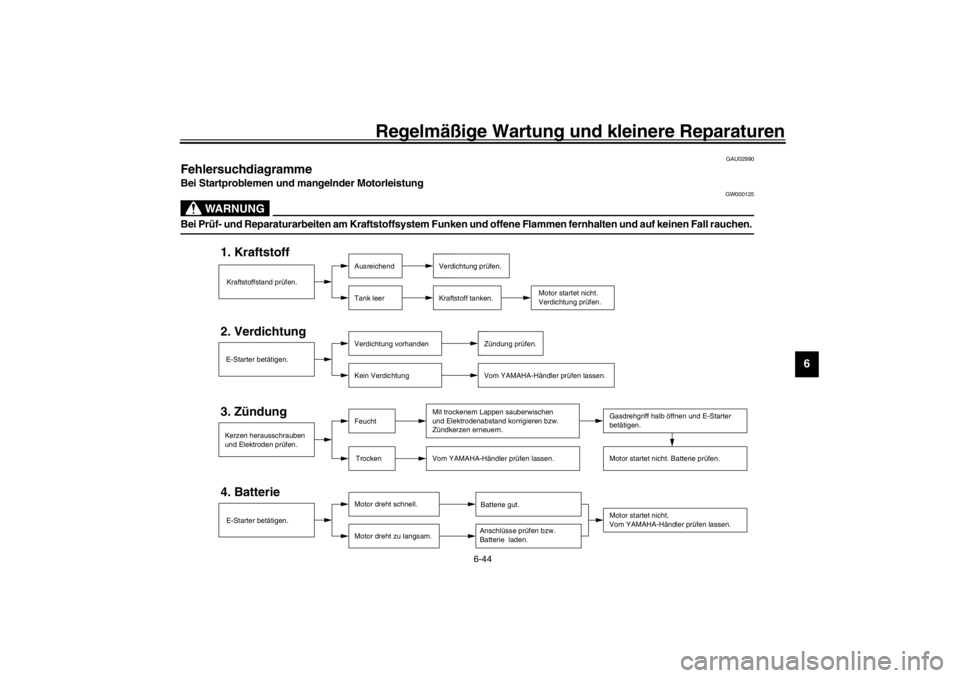

Fehlersuchdiagramme Bei Startproblemen und mangelnder Motorleistung
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Kerzen herausschrauben
und Elektroden prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen. Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
G_5mt.book Page 44 Monday, July 30, 2001 6:34 PM

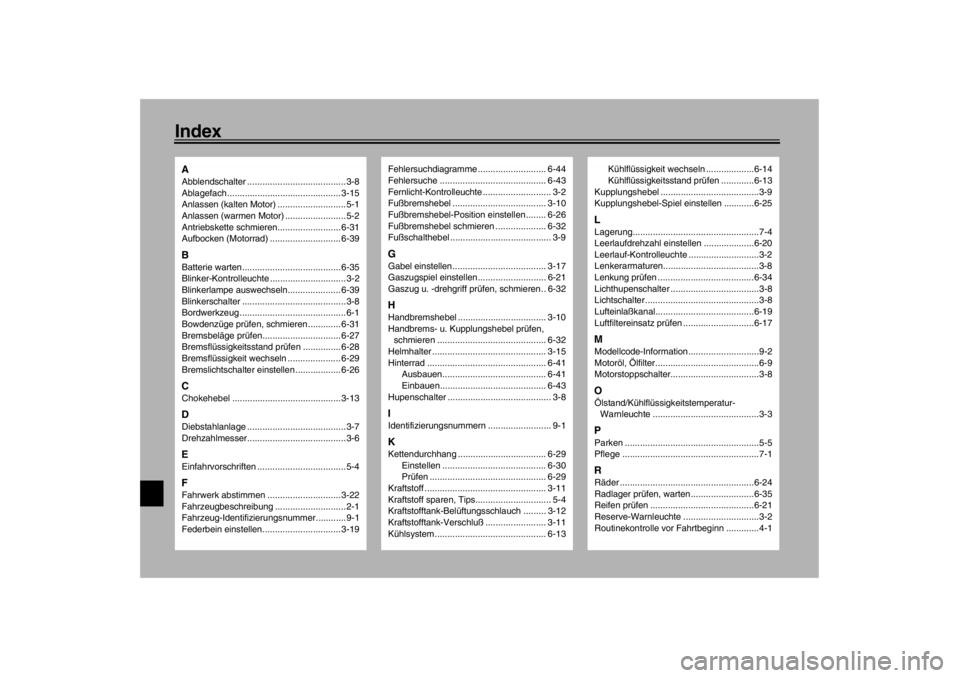

IndexAAbblendschalter .......................................3-8
