2002 YAMAHA YFM660R Owners Manual

8-74
5. Bien serrer le boulon de réglage de l’étrier de frein
à la main, puis le desserrer de 1/8 de tour. Serrer le
contre-écrou du boulon de réglage au couple spéci-
fié.ATTENTION:Lors du serrage du contre-écrou, maintenir le boulon
de réglage à l’aide d’une clé de sorte que celui-ci ne
tourne pas avec le contre-écrou. _
AVERTISSEMENT
Des freins mal réglés risquent d’entraîner leur mau-
vais fonctionnement et donc une perte de performan-
ce de freinage. Les risques de collision ou d’accident
seraient accrus. Après le réglage du frein de station-
nement, surélever l’arrière du véhicule et faire tour-
ner les roues arrière. S’assurer que les freins ne frot-
tent pas. Si les freins frottent, effectuer à nouveau le
réglage. _
Couple de serrage:
Contre-écrou:
16 Nm (1,6 m·kgf)
5. Enrosque a mano el perno de ajuste de la pinza
del freno hasta que quede apretado, y luego
aflójelo 1/8 de vuelta. Apriete la contratuerca
del perno de ajuste a la torsión especificada.AT E N C I O N :_ Cuando apriete la contratuerca, retenga el perno
de ajuste con una llave para que no gire el perno
de ajuste al mismo tiempo que la contratuerca. _
ADVERTENCIA
_ El uso del vehículo con los frenos incorrecta-
mente mantenidos o ajustados, puede dar lugar
a mal funcionamiento de los frenos, con la con-
secuente pérdida de capacidad de frenado. Eso
podría ser causa de accidentes.
Después de ajustar el freno de estacionamiento,
levante la parte trasera de la máquina del suelo,
inmovilícela y haga girar las ruedas traseras.
Compruebe que los frenos no rocen. Si lo hacen,
ajústelos de nuevo. _
Par de apriete:
Contratuerca:
16 Nm (1,6 m·kgf)
U5LP61.book Page 74 Monday, August 27, 2001 3:49 PM

8-75 1. Rear brake light switch
2. Adjusting nut
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste
EBU00833
Adjusting the rear brake light switch
The rear brake light switch, which is activated by
the brake pedal and brake lever, is properly adjust-
ed when the brake light comes on just before brak-
ing takes effect. If necessary, adjust the brake light
switch as follows.
Turn the adjusting nut while holding the rear brake
light switch in place. To make the brake light come
on earlier, turn the adjusting nut in direction
a. To
make the brake light come on later, turn the adjust-
ing nut in direction
b.
U5LP61.book Page 75 Monday, August 27, 2001 3:49 PM

8-76
FBU00833
Réglage du contacteur de feu stop sur frein arrière
Le contacteur de feu stop sur frein arrière est actionné par
la pédale et le levier de frein. Lorsque son réglage est cor-
rect, le feu stop s’allume juste avant que le freinage ne
fasse effet. Si nécessaire, régler le contacteur de feu stop
comme suit.
Tourner l’écrou de réglage tout en maintenant le contac-
teur de feu stop en place. Tourner l’écrou de réglage dans
le sens a
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens b
si le feu stop s’allume
trop tôt.
SBU00833
Ajuste del interruptor de la luz de freno trasero
El interruptor de la luz de freno trasero, que se activa
con el pedal de freno, está correctamente ajustado
cuando la luz de freno se enciende justo antes de
que tenga efecto la frenada. Si es necesario, ajuste
el interruptor de la luz de freno del modo siguiente.
Gire la tuerca de ajuste mientras sujeta en su sitio el
interruptor de la luz de freno trasero. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección
a Para que la luz de freno se encien-
da más tarde, gire la tuerca de ajuste en la dirección
b.
U5LP61.book Page 76 Monday, August 27, 2001 3:49 PM

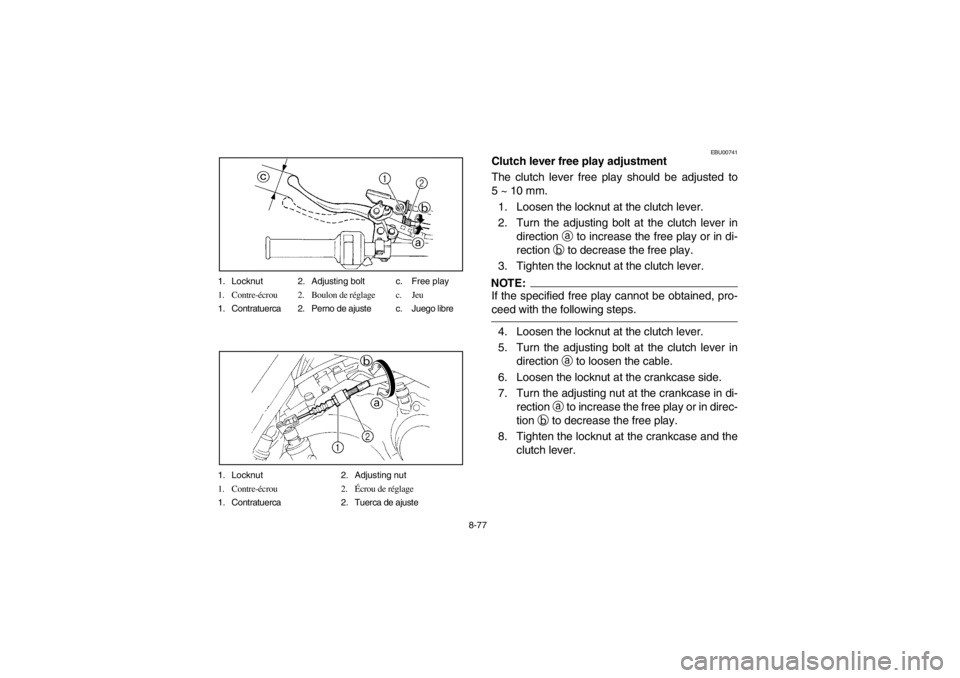

8-77 1. Locknut 2. Adjusting bolt c. Free play
1. Contre-écrou 2. Boulon de réglage c. Jeu
1. Contratuerca 2. Perno de ajuste c. Juego libre
1. Locknut 2. Adjusting nut
1. Contre-écrou 2.Écrou de réglage
1. Contratuerca 2. Tuerca de ajuste
EBU00741
Clutch lever free play adjustment
The clutch lever free play should be adjusted to
5~10mm.
1. Loosen the locknut at the clutch lever.
2. Turn the adjusting bolt at the clutch lever in
direction
a to increase the free play or in di-
rection
b to decrease the free play.
3. Tighten the locknut at the clutch lever.NOTE:If the specified free play cannot be obtained, pro-
ceed with the following steps.4. Loosen the locknut at the clutch lever.
5. Turn the adjusting bolt at the clutch lever in
direction
a to loosen the cable.
6. Loosen the locknut at the crankcase side.
7. Turn the adjusting nut at the crankcase in di-
rection
a to increase the free play or in direc-
tion
b to decrease the free play.
8. Tighten the locknut at the crankcase and the
clutch lever.
U5LP61.book Page 77 Monday, August 27, 2001 3:49 PM

8-78
FBU00741
Réglage du jeu au levier d’embrayage
Le jeu du levier d’embrayage doit être de 5 à 10 mm.
1. Desserrer le contre-écrou situé sur le levier d’em-
brayage.
2. Tourner le boulon de réglage au levier d’embraya-
ge dans le sens a
afin d’augmenter le jeu ou dans
le sens b
afin de le réduire.
3. Serrer le contre-écrou au levier d’embrayage.N.B.:Si le jeu spécifié ne peut être obtenu, effectuer les étapes
suivantes.4. Desserrer le contre-écrou situé sur le levier d’em-
brayage.
5. Tourner le boulon de réglage au levier d’embraya-
ge dans le sens a
afin de desserrer le câble.
6. Desserrer le contre-écrou du côté du carter.
7. Tourner l’écrou de réglage au carter dans le sens a
afin d’augmenter le jeu ou dans le sens b
afin de le
réduire.
8. Serrer le contre-écrou côté du carter et du levier
d’embrayage.
SBU00741
Ajuste del juego libre de la palanca del embrague
El juego libre de la palanca del embrague deberá
ajustarse a 5 ~ 10 mm.
1. Afloje la contratuerca de la palanca del embra-
gue.
2. Gire el perno de ajuste de la palanca del em-
brague en la dirección
a para incrementar el
juego libre, y en la dirección
b para reducir el
juego libre.
3. Apriete la contratuerca de la palanca del em-
brague. NOTA:Si no puede obtenerse el juego libre especificado,
lleve a cabo los pasos siguientes.4. Afloje la contratuerca de la palanca del embra-
gue.
5. Gire el perno de ajuste de la palanca del em-
brague en la dirección
a para aflojar el cable.
6. Afloje la contratuerca del lado del cárter.
7. Gire la tuerca de ajuste del cárter en la direc-
ción
a para incrementar el juego libre, y en la
dirección
b para reducir el juego libre.
8. Apriete la contratuerca del cárter y de la palan-
ca del embrague.
U5LP61.book Page 78 Monday, August 27, 2001 3:49 PM

8-79 a. Drive chain slack
a. Flèche de la chaîne de transmission
a. Tensión de la cadena de transmissión
EBU00350
Drive chain slack check
Inspect the drive chain while all tires are touching
the ground. Check the slack at the position shown
in the figure. The normal vertical deflection is ap-
proximately 27 ~ 37 mm. If the deflection exceeds
37 mm, adjust the chain slack.
U5LP61.book Page 79 Monday, August 27, 2001 3:49 PM

8-80
FBU00350
Contrôle de la flèche de la chaîne de transmission
Avant d’effectuer le contrôle de la chaîne de transmis-
sion, veiller à ce que toutes les roues du véhicule touchent
le sol. Contrôler la flèche à l’endroit indiqué sur l’illustra-
tion. La flèche doit être d’environ 27 à 37 mm. Régler la
flèche si elle excède 37 mm.
SBU00350
Comprobación de la tensión de la cadena de
transmisión
Inspeccione la cadena de transmisión con los neu-
máticos en contacto con el suelo. Compruebe la ten-
sión en la posición que indica la figura. La flexión
vertical deberá ser, aproximadamente, de 27 ~
37 mm. Si fuera superior a 37 mm, tense la cadena.
U5LP61.book Page 80 Monday, August 27, 2001 3:49 PM

8-81 1. Upper wheel hub nut 2. Lower wheel hub nut
1.Écrou supérieur de moyeu de roue
2.Écrou inférieur de moyeu de roue
1. Tuerca superior del cubo de la rueda
2. Tuerca inferior del cubo de la rueda
1. Locknut (× 2) 2. Adjusting bolt (× 2)
3. Alignment marks (× 2)
1. Contre-écrou (× 2) 2. Boulon de réglage (× 2)
3. Repères d’alignement (× 2)
1. Contratuerca (× 2) 2. Perno de ajuste (× 2)
3. Marcas de alineación (× 2)
EBU01026
Drive chain slack adjustment
1. Loosen the rear wheel hub upper and lower
nuts.
2. Loosen the adjusting bolt locknuts on each
side of the swingarm. To tighten the drive
chain, turn the adjusting bolts in direction
a.
To loosen the drive chain, turn the adjusting
bolts in direction
b and push the wheels for-
ward. Turn each adjusting bolt exactly the
same amount to maintain correct axle align-
ment.
There are alignment marks on each side of
the swingarm and on the hub. Use them to
check for proper wheel axle alignment.
3. After adjusting, tighten the adjusting bolt lock-
nuts and the wheel hub nuts to the specified
torques.
Tightening torques:
Locknut:
16 Nm (1.6 m·kgf)
Upper wheel hub nut:
90 Nm (9.0 m·kgf)
Lower wheel hub nut:
90 Nm (9.0 m·kgf)
U5LP61.book Page 81 Monday, August 27, 2001 3:49 PM
