2002 YAMAHA YFM660R Owners Manual

4-32
FBU00095
Starter (enrichisseur) “”
La mise en marche à froid requiert un mélange air-carbu-
rant plus riche. C’est le starter qui remplit cette fonction
d’enrichissement du mélange.
Déplacer dans la direction a
pour mettre le starter (enri-
chisseur) en service.
Déplacer dans la direction b
pour mettre le starter (enri-
chisseur) hors service.
La marche à suivre correcte est décrite à la section “Mise
en marche d’un moteur froid”. (Pour plus de détails, voir
page 6-4.)
SBU00095
Starter (choke) “”
Cuando el motor está frío, requiere una mezcla más
rica de combustible para arrancar. Esta mezcla se
suministra a través de un circuito separado, el circui-
to del “starter”.
Mueva en la dirección
a para conectar el starter
(choke).
Mueva en la dirección
b para desconectar el starter
(choke). Consulte el apartado de “Arranque en frío
del motor” para ver la operación adecuada. (Consul-
te la página 6-4.)
U5LP61.book Page 32 Monday, August 27, 2001 3:49 PM

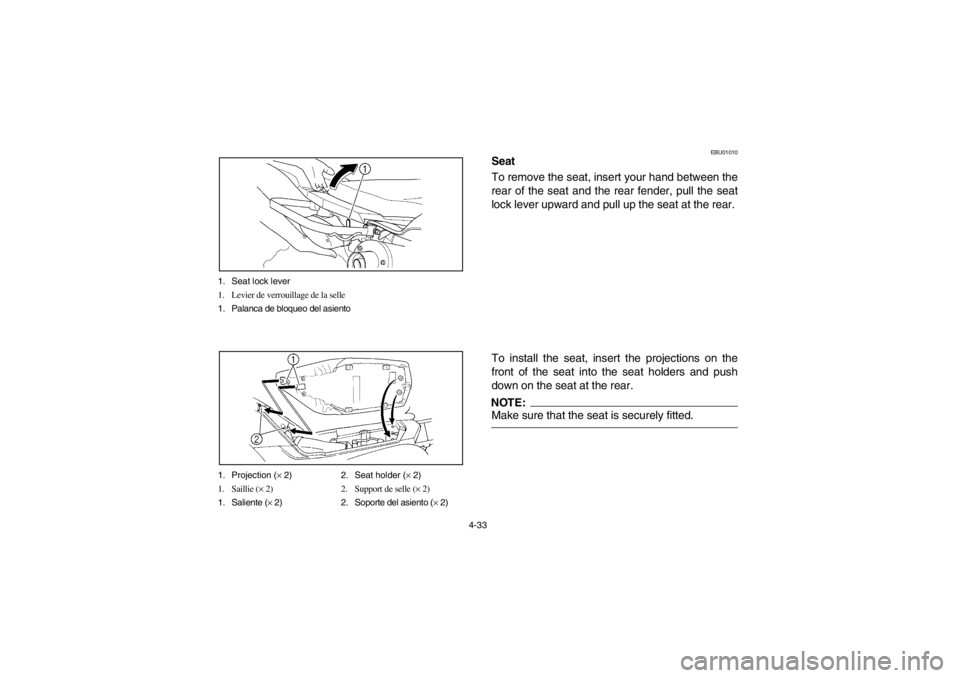

4-33 1. Seat lock lever
1. Levier de verrouillage de la selle
1. Palanca de bloqueo del asiento
1. Projection (× 2) 2. Seat holder (× 2)
1. Saillie (× 2) 2. Support de selle (× 2)
1. Saliente (× 2) 2. Soporte del asiento (× 2)
EBU01010
Seat
To remove the seat, insert your hand between the
rear of the seat and the rear fender, pull the seat
lock lever upward and pull up the seat at the rear.
To install the seat, insert the projections on the
front of the seat into the seat holders and push
down on the seat at the rear.NOTE:_ Make sure that the seat is securely fitted. _
U5LP61.book Page 33 Monday, August 27, 2001 3:49 PM

4-34
FBU01010
Selle
Pour déposer la selle, glisser la main entre la selle et le
pare-chocs, tirer le levier de verrouillage de la selle vers
le haut, puis tirer l’arrière de la selle vers le haut.
Pour mettre la selle en place, insérer les saillies à l’avant
de la selle dans les supports de la selle, puis appuyer à
l’arrière de la selle.N.B.:_ S’assurer que la selle est bien fixée. _
SBU01010
Asiento
Para extraer el asiento, inserte la mano entre la parte
trasera del asiento y el guardabarros trasero, tire de
la palanca de bloqueo del asiento hacia arriba y le-
vante el asiento por la parte trasera.
Para instalar el asiento, inserte los salientes de la
parte frontal del asiento en los soportes del asiento y
empuje hacia abajo el asiento por la parte trasera.NOTA:_ Asegúrese de que el asiento quede fijado con segu-
ridad. _
U5LP61.book Page 34 Monday, August 27, 2001 3:49 PM

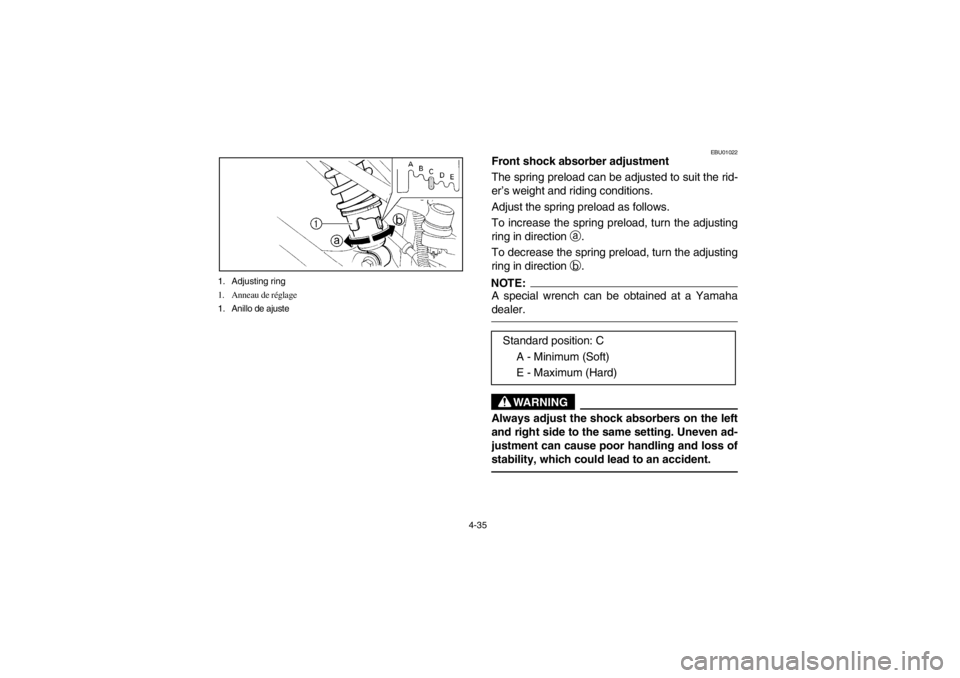

4-35 1. Adjusting ring
1. Anneau de réglage
1. Anillo de ajuste
EBU01022
Front shock absorber adjustment
The spring preload can be adjusted to suit the rid-
er’s weight and riding conditions.
Adjust the spring preload as follows.
To increase the spring preload, turn the adjusting
ring in direction
a.
To decrease the spring preload, turn the adjusting
ring in direction
b.NOTE:_ A special wrench can be obtained at a Yamaha
dealer. _
WARNING
_ Always adjust the shock absorbers on the left
and right side to the same setting. Uneven ad-
justment can cause poor handling and loss of
stability, which could lead to an accident. _
Standard position: C
A - Minimum (Soft)
E - Maximum (Hard)
U5LP61.book Page 35 Monday, August 27, 2001 3:49 PM

4-36
FBU01022
Réglage des amortisseurs avant
La précontrainte de ressort peut être réglée en fonction du
poids du conducteur et des conditions d’utilisation.
Régler la précontrainte de ressort comme suit:
Pour augmenter la précontrainte de ressort, tourner l’an-
neau de réglage dans la direction a
.
Pour réduire la précontrainte de ressort, tourner l’anneau
de réglage dans la direction b
.N.B.:_ Une clé spéciale est disponible chez les concessionnaires
Yamaha. _
AVERTISSEMENT
Toujours régler les dispositifs de réglage gauche et
droit des amortisseurs sur la même position. Un ré-
glage inégal risque d’entraîner une perte de la mania-
bilité et de l’équilibre du véhicule, ce qui pourrait être
à l’origine d’un accident. _
Position standard: C
A - minimum (doux)
E - maximum (dur)
SBU01022
Ajuste del amortiguador delantero
La precarga del resorte puede ajustarse para adap-
tarlas al peso del conductor y a las condiciones de
marcha.
Ajuste la precarga del resorte de la forma siguiente.
Gire el anillo de ajuste en la dirección
a para au-
mentar la precarga del resorte.
Gire el anillo de ajuste en la dirección
b para reducir
la precarga del resorte.NOTA:_ Podrá obtener una llave especial en un concesiona-
rio Yamaha. _
ADVERTENCIA
_ Ajuste siempre los amortiguadores izquierdo y
derecho en la misma medida. Un ajuste desigual
puede dar lugar a un deficiente manejo y a una
pérdida de estabilidad, con el consiguiente ries-
go de accidente. _
Posición estándar: C
A - Mínima (blanda)
E - Máxima (dura)
U5LP61.book Page 36 Monday, August 27, 2001 3:49 PM

4-37
EBU01023
Rear shock absorber adjustment
The spring preload, rebound damping and com-
pression damping forces of the rear shock absorb-
er can be adjusted to suit the rider’s weight and the
riding conditions.
WARNING
_ This shock absorber contains highly pressur-
ized nitrogen gas. Read and understand the
following information before handling the
shock absorber.

Do not tamper with or attempt to open the
cylinder assembly.


Do not subject the shock absorber to an
open flame or other high heat source. This
may cause the unit to explode due to exces-
sive gas pressure.


Do not deform or damage the cylinder in
any way. Cylinder damage will result in
poor damping performance.


Take the shock absorber to a Yamaha deal-
er for any service.
_
U5LP61.book Page 37 Monday, August 27, 2001 3:49 PM

4-38
FBU01023
Réglage de l’amortisseur arrière
La précontrainte de ressort, la force d’amortissement de
détente et la force de compression de l’amortisseur arriè-
re peuvent être réglées en fonction du poids de pilote et
des conditions d’utilisation.
AVERTISSEMENT
_ Cet amortisseur contient de l’azote sous forte pres-
sion. Lire et s’assurer de bien comprendre les infor-
mations qui suivent avant toute manipulation de
l’amortisseur.

Ne pas modifier ni tenter d’ouvrir la bonbonne.


Ne pas soumettre l’amortisseur à une flamme ou
autre source de chaleur intense. L’augmentation
de pression du gaz pourrait faire exploser la bon-
bonne.


Ne déformer ni endommager la bonbonne
d’aucune façon. Un endommagement de la bon-
bonne se traduira par un mauvais amortissement.


Tout entretien de l’amortisseur doit être confié à
un concessionnaire Yamaha.
_
SBU01023
Ajuste del amortiguador trasero
La precarga del resorte, la fuerza de amortiguación
de rebote y la fuerza de compresión del amortigua-
dor trasero pueden ajustarse para adaptarlas al peso
del conductor y a las condiciones de marcha.
ADVERTENCIA
_ Este amortiguador contiene gas nitrógeno a alta
presión. Antes de manipular el amortiguador, lea
la siguiente información y asegúrese de haberla
comprendido.

No manipule al azar ni intente abrir la botella
del amortiguador.


No exponga el amortiguador a una llama libre
u otra fuente de calor intenso. El amortigua-
dor podría explotar debido a la excesiva pre-
sión del gas.


No deforme ni dañe la botella en modo algu-
no. Ello provocaría un bajo rendimiento de la
amortiguación.


Para cualquier operación de servicio necesa-
ria, lleve el amortiguador a un concesionario
Yamaha.
_
U5LP61.book Page 38 Monday, August 27, 2001 3:49 PM

4-39 1. Adjusting nut 2. Locknut 3. Special wrench
1.Écrou de réglage 2. Contre-écrou 3. Clé spéciale
1. Anillo de ajuste 2. Contratuerca 3. Llave especial
A. Spring length
A. Longueur du ressort
A. Longitud del muelle
Adjust the spring preload as follows.
1. Loosen the locknut.
2. Turn the adjusting nut in direction
a to in-
crease the spring preload and in direction
b
to decrease the spring preload.
3. The length of the spring (installed) changes
1.5 mm per turn of the adjusting nut.NOTE:_ A special wrench can be obtained at a Yamaha
dealer. _4. Tighten the locknut to the specified torque.CAUTION:_ Always tighten the locknut against the adjust-
ing nut, then tighten it to the specified torque. _
Measurement A:
Installed length:
Minimum (hard): 232 mm
Standard: 240 mm
Maximum (soft): 247 mm
Tightening torque:
42 Nm (4.2 m·kgf)
