4-8
FBU00714

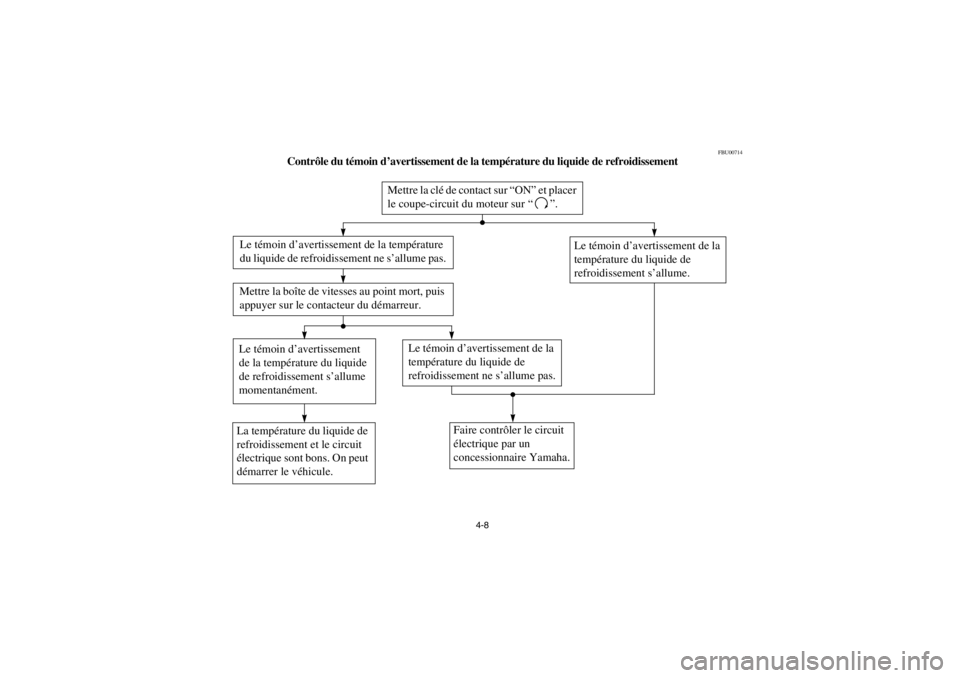

Contrôle du témoin d’avertissement de la température du liquide de refroidissement
ACB-09F
Mettre la clé de contact sur “ON” et placer
le coupe-circuit du moteur sur “”.
Le témoin d’avertissement de la température
du liquide de refroidissement ne s’allume pas.
Le témoin d’avertissement de la
température du liquide de
refroidissement s’allume.
Le témoin d’avertissement de la
température du liquide de
refroidissement ne s’allume pas.
La température du liquide de
refroidissement et le circuit
électrique sont bons. On peut
démarrer le véhicule.Mettre la boîte de vitesses au point mort, puis
appuyer sur le contacteur du démarreur.
Faire contrôler le circuit
électrique par un
concessionnaire Yamaha.
Le témoin d’avertissement
de la température du liquide
de refroidissement s’allume
momentanément.
U5LP61.book Page 8 Monday, August 27, 2001 3:49 PM

4-9
SBU00714

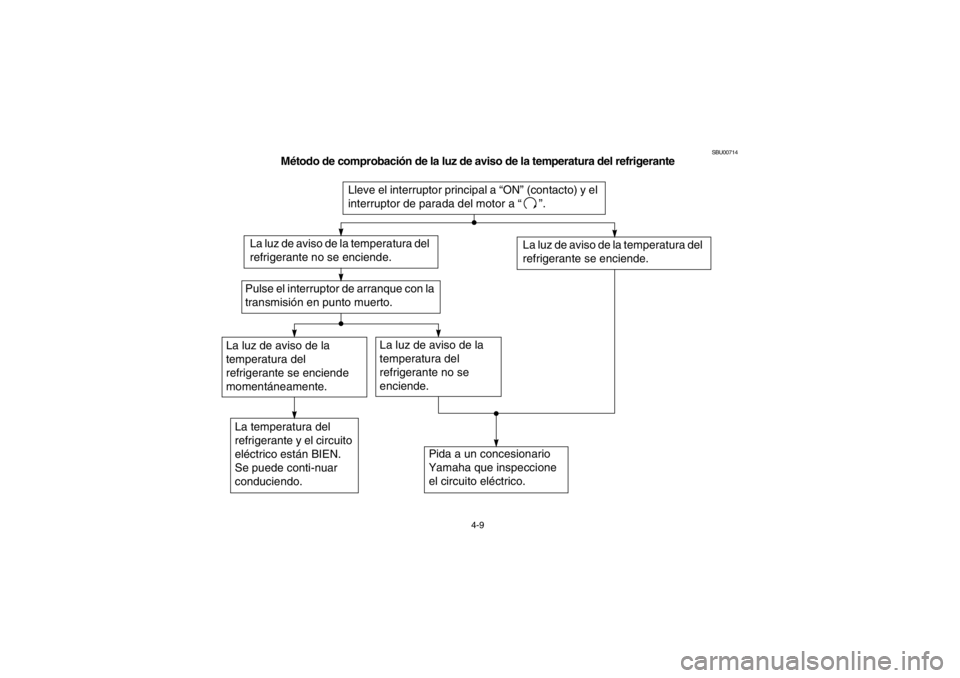

Método de comprobación de la luz de aviso de la temperatura del refrigerante
ACB-09S La luz de aviso de la
temperatura del
refrigerante se enciende
momentáneamente.
Lleve el interruptor principal a “ON” (contacto) y el
interruptor de parada del motor a “”.
La luz de aviso de la temperatura del
refrigerante no se enciende.
La luz de aviso de la temperatura del
refrigerante se enciende.
La luz de aviso de la
temperatura del
refrigerante no se
enciende.
La temperatura del
refrigerante y el circuito
eléctrico están BIEN.
Se puede conti-nuar
conduciendo.Pulse el interruptor de arranque con la
transmisión en punto muerto.
Pida a un concesionario
Yamaha que inspeccione
el circuito eléctrico.
U5LP61.book Page 9 Monday, August 27, 2001 3:49 PM

4-10
U5LP61.book Page 10 Monday, August 27, 2001 3:49 PM

4-11 1. Light switch “OFF/ /”
2. Engine stop switch “/”
3. Start switch “”
1. Contacteur d’éclairage “OFF/ /”
2. Coupe-circuit du moteur “/”
3. Contacteur du démarreur “”
1. Interruptor de luces “OFF/ /”
2. Interruptor de paro del motor “/”
3. Interruptor de arranque “”
EBU00053
Handlebar switches
EBU01009
Light switch “OFF/ /”
Turn the switch to the “” position to switch on
the low beam and the taillight.
Turn the switch to the “” position to switch on
the high beam and the taillight.
Turn the switch to the “OFF” position to switch off
the headlights and the taillight.CAUTION:_ Do not use the headlights with the engine
turned off for more than thirty minutes. The
battery may discharge to the point that the
starter motor will not operate properly. If this
should happen, remove the battery and re-
charge it. _
U5LP61.book Page 11 Monday, August 27, 2001 3:49 PM

4-12
FBU00053
Contacteurs au guidon
FBU01009
Contacteur d’éclairage “OFF/ /”
Tourner le contacteur à la position “” pour allumer le
feu de croisement et le feu arrière.
Tourner le contacteur à la position “” pour allumer le
feu de route et le feu arrière.
Placer le contacteur à la position “OFF” pour éteindre les
phares et le feu arrière.ATTENTION:Ne jamais laisser les phares allumés pendant plus
d’une demi-heure après avoir coupé le moteur. La
batterie risque de se décharger au point d’empêcher
la mise en marche du moteur. Si cela devait se produi-
re, déposer et recharger la batterie. _
SBU00053
Interruptores del manillar
SBU01009
Interruptor de luces “OFF/ /”
Gire el interruptor a la posición “” para encender
la luz de cruce del faro y la luz trasera.
Gire el interruptor a la posición “” para encender
la luz de carretera del faro y la luz trasera.
Gire el interruptor a la posición “OFF” para apagar
los faros y la luz trasera.AT E N C I O N :_ No mantenga los faros encendidos durante más
de treinta minutos con el motor parado. La bate-
ría podría descargarse hasta el extremo de que
el motor de arranque no funcionara debidamen-
te. Si sucediese esto, desmonte la batería y re-
cárguela. _
U5LP61.book Page 12 Monday, August 27, 2001 3:49 PM

4-13 1. Light switch “OFF/ /”
2. Engine stop switch “/”
3. Start switch “”
1. Contacteur d’éclairage “OFF/ /”
2. Coupe-circuit du moteur “/”
3. Contacteur du démarreur “”
1. Interruptor de luces “OFF/ /”
2. Interruptor de paro del motor “/”
3. Interruptor de arranque “”
EBU00849
Engine stop switch “/”
Make sure that the engine stop switch is in the
“” position. The engine stop switch controls ig-
nition and can be used at all times to stop the en-
gine, especially in an emergency. The engine will
not start or run when the engine stop switch is
turned to “”.
EBU00607
Start switch “”
The starter motor cranks the engine when this
switch is pushed.CAUTION:
See starting instructions prior to starting the
engine. (See page 6-3 for details.)
U5LP61.book Page 13 Monday, August 27, 2001 3:49 PM

4-14
FBU00849
Coupe-circuit du moteur “/”
S’assurer que le coupe-circuit du moteur est placé sur
“”. Le coupe-circuit du moteur contrôle l’allumage et
peut à tout moment servir à couper le moteur. Il est parti-
culièrement utile en cas d’urgence. Le moteur ne se met
pas en marche ou ne tourne pas quand son coupe-circuit
est sur “”.
FBU00607
Contacteur du démarreur “”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.) _
SBU00849
Interruptor de paro del motor “/”
Asegúrese de que el interruptor de paro del motor se
encuentra en la posición “”. El interruptor de paro
del motor controla el encendido y puede utilizarse
para parar el motor en cualquier momento, especial-
mente en casos de emergencia. Cuando se gira el
interruptor de paro a la posición “”, el motor no
puede ser puesto en marcha ni funcionar.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :Antes de poner en marcha el motor, vea las ins-
trucciones de arranque. (Para más detalles, ver
página 6-4.)
U5LP61.book Page 14 Monday, August 27, 2001 3:49 PM

4-15 1. Throttle lever
1. Levier d’accélération
1. Palanca de aceleración
EBU00063
Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying the
throttle position. Because the throttle is spring-
loaded, the machine will decelerate, and the en-
gine will return to an idle any time the hand is re-
moved from the throttle lever.
Before starting the engine, check the throttle to be
sure it is operating smoothly. Make sure it returns
to the idle position as soon as the lever is released.
WARNING
Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you need
to. This could cause an accident. Check the
operation of the throttle lever before you start
the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
