Überprüfung des QSTS-
Mechanismus
Kontrollieren, daß der Schaltsperrhebel leicht
in die Verschlußstellung zurückkehrt, daß der
QSTS-Wahlschalter richtig schließt und öffnet,
und daß sich die Strahlschubdüse nach oben
oder unten bewegt.
1. Den Schaltsperrhebel drücken und loslassen.
2. Kontrollieren, daß der QSTS-Wahlschalter
einrastet, wenn der Hebel losgelassen wird.
3. Kontrollieren, daß der Wahlschalter sich rei-
bungslos dreht, wenn der Hebel gedrückt und
gehalten wird.
4. Kontrollieren, daß der Winkel der Strahl-
schubdüse sich änder t, wenn der Wahlschal-
ter von neutraler Stellung in die Bug-nach-
oben oder in die Bug-nach-unten Stellung ge-
stellt wird.
Funktioniert der Mechanismus nicht richtig,
lassen Sie ihn von einem Yamaha Vertragshänd-
ler war ten.
SJU01105
Inspección del mecanismo QSTS
Compruebe que la palanca de bloqueo retorno
suavemente a la posición de bloqueo, que el se-
lector del QSTS se bloquee y desbloquee correc-
tamente y que la tobera de propulsión suba y ba-
je.
1. Apriete y suelte la manilla de bloqueo.
2. Compruebe que el selector del QSTS se blo-
quee al soltar la manilla.
3. Compruebe que el selector gire suavemente
al apretar y mantener apretada la manilla.
4. Compruebe que el ángulo de la tobera de
propulsión varíe cuando se cambia el selec-
tor de posición neutra a posición proa arriba
o proa abajo.
Si el mecanismo no funciona correctamente
hágalo reparar en un concesionario Yamaha.
UGU5A0.book Page 30 Monday, July 9, 2001 12:03 PM

4-31
F
FJU01342
Nettoyage et réglage des bougies
La bougie est un élément important du moteur
et est facile à inspecter. L’état de la bougie peut
fournir des indications à propos de l’état du mo-
teur. Par exemple, si la porcelaine de l’électrode
centrale est très blanche, cela peut indiquer la
présence d’une fuite d’air d’admission ou un
problème de carburation. N’essayez pas de dia-
gnostiquer les problèmes par vous-même. Faites
réviser le scooter par un concessionnaire
Ya m a h a .
Enlevez et inspectez périodiquement la bou-
gie; la chaleur et les dépôts vont progressivement
dégrader et éroder la bougie. Si l’érosion de la
bougie devient trop importante ou si la bougie
présente des dépôts de carbone ou autres trop
importants, remplacez-la à l’aide de la bougie
spécifiée.
Mesurez l’écartement des électrodes a
à
l’aide d’une jauge d’épaisseur avant d’installer la
bougie. Réglez l’écartement conformément aux
prescriptions si nécessaire.
Pour replacer la bougie:
1. Nettoyez la surface du joint.
2. Eliminez toute trace de saleté des filets de la
bougie.
3. Vissez la bougie au couple correct. Bougie standard: BR8HS
Ecartement des électrodes:
0,6–0,7 mm (0,024–0,028 in)
Couple de la bougie:
25 N·m (2,5 kgf·m, 18 ft·lb)
UGU5A0.book Page 31 Monday, July 9, 2001 12:03 PM

4-32
ESD
GJU01342
Säuberung und Einstellung der
Zündkerzen
Die Zündkerze ist ein wichtiger Bestandteil des
Motors und ist leicht zu überprüfen. Der Zustand
der Zündkerze kann etwas über den Zustand des
Motors aussagen. Wenn zum Beispiel das Porzel-
lan der Mittelelektrode sehr weiß ist, könnte dies
ein Leck im Lufteinlaß, oder ein Vergaserproblem
in diesem Zylinder, bedeuten. Versuchen Sie
nicht Probleme selbst zu diagnostizieren. Lassen
Sie Ihr Wasserfahrzeug von einem Yamaha Ver-
tragshändler warten.
Entfernen und überprüfen Sie die Zündkerzen
regelmäßig; Hitze und Ablagerungen lassen die
Zündkerze langsam abnutzen und erodieren.
Weist die Elektrode zuviel Erosion auf oder lagert
sich zuviel Kohlenstoff oder anderes ab, ersetzen
Sie die Zündkerze mit einer anderen Zündkerze
der vorgeschriebenen Sorte.
Den Elektrodenabstand a
mit einer Fühlerleh-
re messen, bevor Sie die Zündkerze einbauen.
Fa l l s nötig, den Abstand auf Herstellerangaben
einstellen.
Um die Zündkerze wieder einzubauen:
1. Die Dichtungsoberfläche säubern.
2. Jeglichen Schmutz von den Zündkerzenge-
winden abwischen.
3. Die Zündkerze bis zum richtigen Drehmoment
festziehen. Standard Zündkerze: BR8HS
Elektrodenabstand:
0,6–0,7 mm (0,024–0,028 in)
Anzugsdrehmoment der Zündkerze:
25 N·m (2,5 kgf·m, 18 ft·lb)
SJU01342
Limpieza y ajuste de las bujías
La bujía es un componente importante del
motor y resulta fácil de revisar. El estado de una
bujía puede ser indicativo del estado del motor.
Por ejemplo, si la porcelana del electrodo central
está muy blanca, puede indicar una fuga de aire
de admisión o un problema de carburación en ese
cilindro. No trate de diagnosticar ningún proble-
ma usted mismo. Haga reparar la moto de agua
en un concesionario Yamaha.
Desmonte y revise las bujías periódicamente;
el calor y la acumulación de residuos deterioran
y desgastan lentamente las bujías. Si la erosión
del electrodo es excesiva o si hay exceso de car-
bonilla y otros depósitos, reemplace la bujía con
otra especificada.
Mida la distancia entre electrodos
a median-
te un calibre de espesores de alambres antes de
instalar la bujía. Ajuste la distancia entre electro-
dos de acuerdo con las especificaciones si es pre-
ciso.
Para instalar nuevamente la bujía:
1. Limpie la superficie de la junta.
2. Elimine la suciedad de la rosca de la bujía.
3. Rosque la bujía con el par de apriete correc-
to. Bujía estándar: BR8HS
Distancia entre electrodos:
0,6–0,7 mm (0,024–0,028 in)
Par de apriete de la bujía:
25 N·m (2,5 kgf·m, 18 ft·lb)
UGU5A0.book Page 32 Monday, July 9, 2001 12:03 PM

4-33
F
N.B.:@
Séchez toute trace d’eau sur la bougie ou à
l’intérieur du capuchon avant d’installer ce
dernier. Enfoncez le capuchon de la bougie
jusqu’au déclic.

Si vous ne disposez pas d’une clé dynamomé-
trique au moment de remplacer une bougie,
une bonne approximation du couple de serra-
ge correct, avec un nouveau joint, consiste à
serrer la bougie de 1/4 à 1/2 tour supplémen-
taire après le serrage manuel. Faites serrez la
bougie au couple correct à l’aide d’une clé dy-
namométrique le plus rapidement possible.
@
@ Faites attention à ne pas endommager l’iso-
lant lorsque vous enlevez ou placez une bou-
gie. Si l’isolant est endommagé, des étincelles
peuvent s’échapper, provoquant risque d’ex-
plosion ou d’incendie.
@
FJU01326
Points de lubrification
Pour que les pièces mobiles continuent à cou-
lisser ou à tourner correctement, lubrifiez-les à
l’aide d’une graisse hydrofuge.
Graisse hydrofuge recommandée:
Yamaha Marine Grease/
Yamaha Grease A

Câble d’accélérateur (côté carburateur)
Câble de la pompe à huile

Câble de starter (côté carburateur)
UGU5A0.book Page 33 Monday, July 9, 2001 12:03 PM

4-34
ESD
HINWEIS:@
Jegliches Wasser auf der Zündkerze oder in
der Zündkerzenkappe abwischen, bevor Sie
die Zündkerzenkappe einbauen. Die Zündker-
zenkappe nach unten drücken, bis es klickt.

Steht kein Drehmomentschlüssel zur Verfü-
gung, wenn Sie eine neue Zündkerze einbau-
en, gilt als Richtlinie für den richtigen Anzugs-
drehmoment, diese noch um eine 1/4 bis 1/2
Drehung fester zuzudrehen, nachdem sie von
Hand festgezogen wurde. Lassen Sie die
Zündkerze sobald wie möglich auf den richti-
gen Drehmoment mit einem Drehmoment-
schlüssel einstellen.
@
@ Achten Sie sorgfältig darauf, die Isolierung
beim Aus- oder Einbau einer Zündkerze nicht
zu beschädigen. Durch eine beschädigte Iso-
lierung könnten Funken entweichen und dies
könnte zu Explosion oder Feuer führen.
@
GJU01326
Schmierstellen
Um sich bewegende Teile reibungslos am Glei-
ten und Rotieren zu halten, tragen Sie wasserfe-
stes Fett auf diese auf.
Empfohlenes wasserfestes Fett:
Yamaha Marine Fett/
Yamaha Fett A

Gasseilzug (Vergaserende)
Ölpumpenkabel

Chokeseilzug (Vergaserende)
NOTA:@
Elimine el agua que pueda haber en la bujía o
en el interior de la tapa de bujía antes de colo-
car ésta. Presione la tapa de bujía hacia abajo
hasta que encaje.

Si no dispone de una llave dianamométrica
cuando tenga que colocar una bujía nueva,
una forma óptima de estimación de la torsión
correcta es apretar manualmente entre 1/4 y
1/2 vuelta más. Haga ajustar la bujía al par de
apriete correcto lo antes posible con una llave
dinamométrica.
@
@ Procure no dañar el aislador cuando desmon-
te o monte una bujía. Con un aislador dañado
se pueden producir fugas de chispas, con el
consiguiente riesgo de explosión o incendio.
@
SJU01326
Puntos de engrase
Para que las piezas móviles sigan deslizándo-
se o girando con suavidad, aplíqueles grasa hi-
drófuga.
Grasa hidrófuga recomendada:
Yamaha Marine Grease/
Yamaha Grease A

Cable del acelerador (extremo del carburador)

Cable de la bomba de aceite

Cable del estárter (extremo del carburador)
UGU5A0.book Page 34 Monday, July 9, 2001 12:03 PM

4-35
F

Câble d’accélérateur (côté guidon)
Pressez le levier d’accélérateur et déposez le
joint 1. Vaporisez un antirouille dans la gaine
extérieure. Réinstallez le joint correctement.

Câble de direction (côté guidon)

Câble de direction (côté tuyère)
Arbre de pivot de la tuyère

Câble QSTS (côté tuyère)

Câbles QSTS (côté poulie)
UGU5A0.book Page 35 Monday, July 9, 2001 12:03 PM

4-36
ESD

Gasseilzug (Lenkergriffende)
Den Gashebel drücken und die Dichtung ab-
nehmen 1
. Ein Rostschutzmittel auf die äußere
Ummantelung sprühen. Die Dichtung wieder gut
einsetzen.

Steuerseilzug (Lenkergriffende)

Steuerseilzug (Düsenende)
Drehzapfen der Düse

QSTS-Seilzug (Düsenende)

QSTS-Seilzüge (Riemenscheibenende)

Cable del acelerador (extremo del manillar)
Apriete la manilla del acelerador y extraiga la
junta 1
. Aplique un antioxidante al cable exte-
rior. Coloque de nuevo la junta firmemente.

Cable de la dirección (extremo del manillar)

Cable de la dirección (extremo de la robera)

Eje de la tobera

Cable del QSTS (extremo de la tobera)

Cables del QSTS (extremo de la roldana)
UGU5A0.book Page 36 Monday, July 9, 2001 12:03 PM

4-37
F

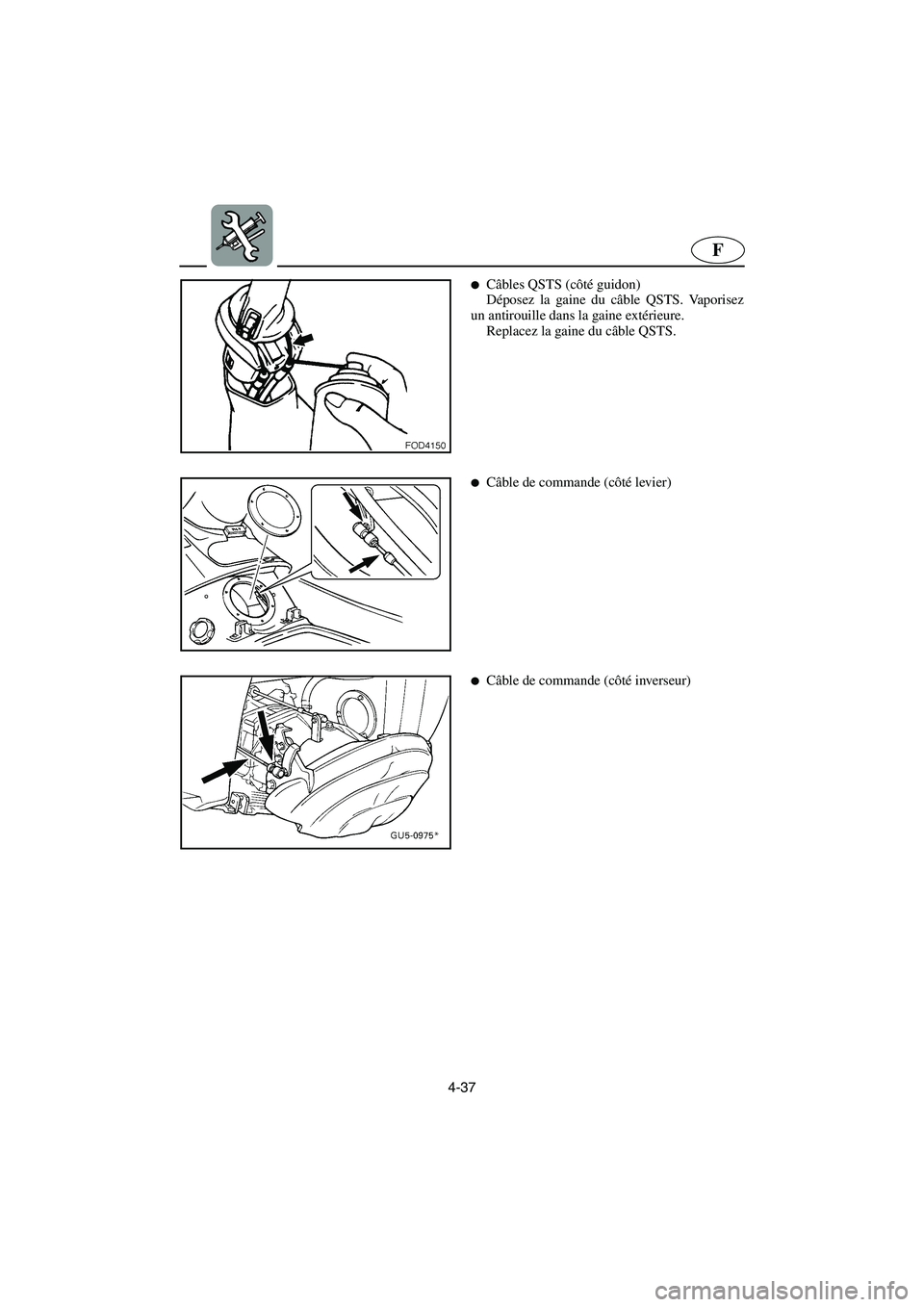

Câbles QSTS (côté guidon)
Déposez la gaine du câble QSTS. Vaporisez
un antirouille dans la gaine extérieure.
Replacez la gaine du câble QSTS.

Câble de commande (côté levier)

Câble de commande (côté inverseur)
