Page 105 of 114
8-3
ESPECIFICACIONES
8
90 kg–máximo
Delantero 200 kPa (2,00 kgf/cm
2, 2,00 bar)
Trasero 225 kPa (2,25 kgf/cm2, 2,25 bar)
* Peso total del conductor, el pasajero, el equipaje y los accesorios
Rueda
Delantero
Tipo Rueda de aleación
Tamaño 12 ×MT2,75
Trasero
Tipo Rueda de aleación
Tamaño 12 ×MT3,50
Freno
Delantero
Tipo Unico, Freno de disco
Operación Operación con mano derecha
Líquido DOT 4
Trasero
Tipo Unico, Freno de disco
Operación Operación con mano izquierda
Líquido DOT 4
Suspensión
Delantero Horquilla telescópica
Trasero Unidad de oscilación
Amortiguador
Delantero Amortiguador de muelle en
espiral/aceite
Trasero Amortiguador de muelle en
espiral/aceite
Trayectoria de la rueda
Trayectoria de la rueda frontal 100 mm
Trayectoria de la rueda trasera 90 mm
Sistema eléctrico
Sistema de encendido T.C.I. (Digital)
Sistema estándar
Tipo Generador de C.A
Salida estándar 14 V, 19,5A @5.000 rpm
Batería
Tipo GT7B-4
Vataje, capacidad 12 V, 6,5 AH
Tipo del faro
Halógena
5SJ-28199-S0 1/7/02 5:55 PM Page 104
Page 106 of 114
8-4
ESPECIFICACIONES
8
Vataje de bombilla ×cantidad
Faro 12 V, 60/55W ×1
12 V, 55W ×1
Luz de freno y posterior 12 V, 21/5W ×2
Luz de la señal de giro frontal 12 V, 21W ×2
Luz de la señal de giro trasero 12 V, 18W ×2
Luz auxiliar 12 V, 5W ×1
Luz de la matrícula 12 V, 5W ×1
Luz del medidor 12 V, 1,7W ×4
Testigo de luces de carretera 12 V, 1,7W ×1
Luces indicadoras de intermitencia 12 V, 3,4W ×2
Luz indicadora de cambio de aceite 12 V, 1,7W ×1
Fusibles
Fusible principal 30A
Fusible del faro 15A
Fusible del sistema de
intermitencia 15A
Fusible de encendido 7,5A
Fusible del ventilador del radiador 4A
Fusible de reserva (reloj) 10A
5SJ-28199-S0 1/7/02 5:55 PM Page 105
Page 107 of 114
5SJ-28199-S0 1/7/02 5:55 PM Page 106
Page 108 of 114

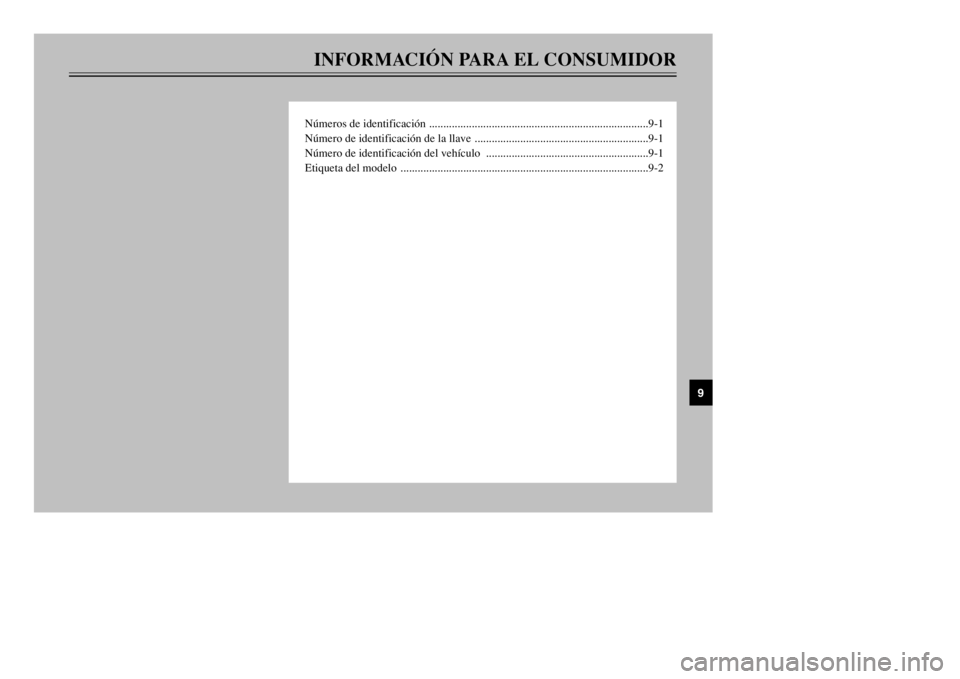

INFORMACIÓN PARA EL CONSUMIDORNúmeros de identificación .............................................................................9-1
Número de identificación de la llave .............................................................9-1
Número de identificación del vehículo .........................................................9-1
Etiqueta del modelo .......................................................................................9-2
9
5SJ-28199-S0 1/7/02 5:55 PM Page 107
Page 109 of 114
9-1
SAU01039
INFORMACIÓN PARA EL CONSUMIDOR
9
SAU02944
Números de identificaciónNúmeros de identificaciónAnote el número de identificación de la
llave, el número de identificación del
vehículo y los datos de la etiqueta del
modelo en los espacios previstos más
abajo para utilizarlos como referencia
cuando solicite repuestos a un conce-
sionario Yamaha o en caso de robo del
vehículo.
1. NÚMERO DE
IDENTIFICACIÓN DE LA
LLAVE:
2. NÚMERO DE
IDENTIFICACIÓN DEL
VEHÍCULO:
3. INFORMACIÓN DE LA
ETIQUETA DEL MODELO:
SAU01044
Número de identificación del
vehículoNúmero de identificación del vehículoEl número de identificación del vehícu-
lo está grabado en el bastidor.NOTA:
El número de identificación del vehícu-
lo sirve para identificar la scooter y
puede utilizarse para registrarla ante las
autoridades de su localidad a efectos de
matriculación.
1
1. Número de identificación del vehículo
SAU01041
Número de identificación de la
llaveNúmero de identificación de la llaveEl número de identificación de la llave
está grabado en la etiqueta de la llave.
Anote este número en el espacio pre-
visto y utilícelo como referencia cuan-
do solicite una nueva llave.
1
1. Número de identificación de la llave
1
6
5SJ-28199-S0 1/7/02 5:55 PM Page 108
Page 110 of 114
9-2
INFORMACIÓN PARA EL CONSUMIDOR
9
SAU03097
Etiqueta del modeloEtiqueta del modeloLa etiqueta del modelo está pegada en
la parte interior del compartimiento
bajo el asiento. (Véanse en la página
3-18 las instrucciones para abrir y
cerrar el compartimiento bajo el asien-
to.) Anote los datos que figuran en esta
etiqueta en el espacio
previsto.Necesitará estos datos cuando
solicite repuestos a un concesionario
Yamaha.
1
1. Etiqueta del modelo
5SJ-28199-S0 1/7/02 5:55 PM Page 109
Page 111 of 114
INDEX
Conjuntos amortiguadores, ajuste ...............3-19
Consumo de gasolina, consejos para
reducirlo ......................................................5-4
Cuadro de mantenimiento y engrase
periódicos ....................................................6-3
Cuadros de identificación de averías ...........6-43
Cuidados ........................................................7-1
D
Dirección, comprobación ............................6-33
E
Especificaciones ............................................8-1
Estacionamiento ............................................5-5
Etiqueta del modelo .......................................9-2
F
Filtro de aire y filtro de aire de la caja de la
correa trapezoidal, limpieza ......................6-21
Frenada ..........................................................5-3
Fusibles, cambio ..........................................6-36
G
Gasolina .......................................................3-14
H
Holgura de las válvulas, ajuste ....................6-23
Horquilla delantera, comprobación .............6-32
I
Identificación de averías ..............................6-42
Inicio de la marcha ........................................5-2
Interruptor principal/bloqueo de la
dirección .....................................................3-1
Interruptores del manillar ............................3-10
Conmutador de luces ................................3-10
Interruptor de intermitencia ......................3-10
Interruptor de la bocina .............................3-10
Interruptor de ráfagas ................................3-10
Interruptor de arranque .............................3-12
Interruptor de paro del motor ....................3-12
Variaciones del faro ..................................3-11
J
Juego de herramientas ...................................6-1
Juego libre de la maneta de freno, ajuste .....6-27
Juego libre del cable del acelerador,
ajuste .........................................................6-23
L
Lista de comprobaciones previas a la
utilización ...................................................4-1
Líquido de freno, cambio ............................6-30
Líquido de freno, comprobación .................6-29
Líquido refrigerante .....................................6-19
M
Maneta del freno (delantero) .......................3-12
Maneta del freno trasero ..............................3-13
Medidor de gasolina ......................................3-4
Medidor de la temperatura del refrigerante ...3-5
N
Neumáticos ..................................................6-24
Número de identificación de la llave .............9-1
A
Aceite de motor ...........................................6-14
Aceite del engranaje final ............................6-18
Aceleración y desaceleración ........................5-3
Alarma antirrobo ...........................................3-9
Almacenamiento ............................................7-4
Arranque del motor ........................................5-1
Asiento del conductor ..................................3-16
Asiento del conductor, ajuste ......................3-17
Aspectos de seguridad en la conducción .......1-2
B
Batería ..........................................................6-34
Bombilla de la luz de freno/piloto trasero,
cambio .......................................................6-40
Bombilla de la luz de intermitencia
(delantera), sustitución ..............................6-39
Bombilla de la luz de intermitencia
(trasera), sustitución ..................................6-40
Bombilla de la luz de la matrícula,
sustitución .................................................6-41
Bombilla del faro, cambio ...........................6-37
Bujía, comprobación ....................................6-12
C
Caballete lateral ...........................................3-20
Caballetes lateral y central, comprobación
y engrase ...................................................6-31
Cables, comprobación y engrase .................6-30
Carenados y panel, desmontaje y montaje ....6-6
Catalizador ...................................................3-15
Cojinetes de las ruedas, comprobación .......6-33
Compartimientos porta objetos ....................3-17
5SJ-28199-S0 1/7/02 5:55 PM Page 110
Page 112 of 114
Número de identificación del vehículo ..........9-1
Números de identificación .............................9-1
P
Palancas de freno, engrase ...........................6-31
Pastillas de freno delantero y trasero,
comprobación ...........................................6-28
Puño del acelerador y cable, comprobación
y engrase ...................................................6-31
R
Rejilla de circulación del aire ......................6-23
Rodaje del motor ...........................................5-4
Ruedas .........................................................6-26
S
Sistema de corte del circuito de
encendido ..................................................3-21
T
Tacómetro ......................................................3-3
Tapa de la batería, desmontaje ....................6-34
Tapón del depósito de gasolina ...................3-13
Testigos ..........................................................3-2
Luces indicadoras de intermitencia ............3-2
Luz indicadora de cambio de aceite ............3-2
Testigo de luces de carretera .......................3-2
U
Ubicación de las piezas .................................2-1
V
Velocímetro ...................................................3-3
Visor, multifunción ........................................3-5
INDEX
