2002 YAMAHA MAJESTY 250 Manuale de Empleo (in Spanish)

7-1
SAU03434
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
CuidadosCuidadosSi bien el diseño abierto de un scooter
revela el atractivo de la tecnología,
también la hace más vulnerable. El
óxido y la corrosión pueden desarro-
llarse incluso cuando se utilizan com-
ponentes de alta tecnología. Un tubo de
escape oxidado puede pasar desaperci-
bido en un coche, pero afea el aspecto
general de un scooter. El cuidado fre-
cuente y adecuado no sólo se ajusta a
los términos de la garantía, sino que
además mantiene la buena imagen del
scooter, prolonga su vida útil y optimi-
za sus prestaciones.Antes de limpiarla
1. Cubra la salida del silenciador con
una bolsa de plástico cuando el
motor se haya enfriado.
2. Verifique que todas las tapas y
cubiertas, así como todos los aco-
pladores y conectores eléctricos,
incluidas las tapas de bujía, estén
bien apretados.
3. Elimine la suciedad incrustada,
como pueden ser los restos de
aceite quemado sobre el cárter,
con un desengrasador y un cepillo,
pero no aplique nunca tales pro-
ductos sobre los sellos, las juntas y
los ejes de las ruedas. Enjuague
siempre la suciedad y el desengra-
sador con agua.Limpieza
SCA00011
bB8No utilice limpiadores de ruedas
con alto contenido de ácido,
especialmente para las ruedas de
radios. Si utiliza tales productos
para la suciedad difícil de elimi-
nar, no deje el limpiador sobre la
zona afectada durante más tiem-
po del que figure en las instruc-
ciones. Asimismo, enjuague
completamente la zona con
agua, séquela inmediatamente y
a continuación aplique un pro-
tector en aerosol contra la corro-
sión.
8Una limpieza inadecuada puede
dañar parabrisas, carenados,
paneles y otras piezas de plásti-
co. Para limpiar el plástico utili-
ce únicamente un trapo suave y
limpio o un esponja con un
detergente suave y agua.
5SJ-28199-S0 1/7/02 5:55 PM Page 96

7-2
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
8No utilice productos químicos
fuertes para las piezas de plásti-
co. Evite utilizar trapos o espon-
jas que hayan estado en contacto
con productos de limpieza fuer-
tes o abrasivos, disolventes o
diluyentes, combustible (gasoli-
na), desoxidantes o antioxidan-
tes, líquido de frenos, anticonge-
lante o electrólito.
8No utilice aparatos de lavado a
alta presión o limpiadores de
chorro de vapor, ya que provo-
can infiltraciones y deterioro en
las zonas siguientes: juntas (de
cojinetes de rueda y basculante,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos, interruptores
y luces), tubos respiraderos y
tubos de ventilación.8En los scooters dotados de para-
brisas: No utilice limpiadores
fuertes o esponjas duras que
pueden deslucirlos o rayarlos.
Algunos productos de limpieza
para plásticos pueden dejar
rayas sobre el parabrisas.
Pruebe el producto sobre un
pequeña pieza oculta para ase-
gurarse de que no deja marcas.
Si se raya el parabrisas, utilice
un pulimento de calidad para
plásticos después de lavarlo.
Después de una utilización nor
mal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blanda
y limpia, aclarando luego completa-
mente con agua limpia. Utilice un cepi-
llo de dientes o de botellas para limpiar
los lugares de difícil acceso. La sucie-
dad incrustada y los insectos se elimi-
narán más fácilmente si se cubre la
zona con un trapo húmedo durante
unos minutos antes de limpiarla.Después de utilizar
la con lluvia, junto
al mar o en calles donde se ha
ya espar
-
cido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno
resultan sumamente corrosivas en com-
binación con el agua; observe el proce-
dimiento siguiente cada vez que utilice
el scooter con lluvia, junto al mar o en
calles donde se haya esparcido sal.NOTA:
La sal esparcida en las calles durante el
invierno puede permanecer hasta bien
entrada la primavera.1. Lave el scooter con agua fría y un
detergente suave cuando el motor
se haya enfriado.
SCA00012
bBNo utilice agua caliente, ya que incre-
menta la acción corrosiva de la sal.2. Aplique un protector contra la
corrosión en aerosol sobre todas
las superficies de metal, incluidas
las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
5SJ-28199-S0 1/7/02 5:55 PM Page 97

7-3
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
Después de la limpieza
1. Seque el scooter con una gamuza
o un trapo absorbente.
2. Utilice un abrillantador de cromo
para dar brillo a las piezas de
cromo, aluminio y acero inoxida-
ble, incluido el sistema de escape.
(Con el abrillantador puede inclu-
so eliminarse la decoloración tér-
mica de los sistemas de escape de
acero inoxidable.)
3. Se recomienda aplicar un protector
contra la corrosión en aerosol
sobre todas las superficies de
metal, incluidas las superficies
cromadas y chapadas con níquel,
para prevenir la corrosión.
4. Utilice aceite en aerosol como lim-
piador universal para eliminar todo
resto de suciedad.
5. Retoque los pequeños daños en la
pintura provocados por piedras,
etc.6. Aplique cera a todas las superfi-
cies pintadas.
7. Deje que el scooter se seque por
completo antes de guardarlo o
cubrirlo.
SWA00002
Xr8Verifique que no haya aceite o
cera en los frenos o en los neu-
máticos. Si es preciso, limpie los
discos y los forros de freno con
un limpiador normal de frenos
de disco o acetona, y lave los
neumáticos con agua tibia y un
detergente suave.
8Antes de utilizar el scooter prue-
be los frenos y su comporta-
miento en los cruces.
SCA00013
bB8Aplique aceite en aerosol y cera
de forma moderada, eliminando
los excesos.
8No aplique nunca aceite o cera
sobre piezas de goma o de plásti-
co; trátelas con un producto
adecuado para su mantenimien-
to.
8Evite el uso de compuestos abri-
llantadores abrasivos que pue-
den desgastar la pintura.NOTA:
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
5SJ-28199-S0 1/7/02 5:55 PM Page 98

7-4
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
AlmacenamientoAlmacenamientoPeriodo corto
Guarde siempre el scooter en un lugar
fresco y seco y, si es preciso, protéjala
contra el polvo con una funda porosa.
SCA00015
bB8Si guarda el scooter en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté moja-
do, el agua y la humedad pene-
trarán en su interior y se oxida-
rá.
8Para prevenir la corrosión, evite
sótanos húmedos, establos (por
la presencia de amoníaco) y
lugares en los que se almacenen
productos químicos fuertes.
Periodo largo
Antes de guardar el scooter durante
varios meses:
1. Observe todas las instrucciones
que se facilitan en el apartado
“Cuidados” de este capítulo.
2. Vacíe la cubeta del flotador del
carburador aflojando el tornillo de
drenaje; evitará así la acumulación
de posos de gasolina. Vierta en el
depósito de gasolina la gasolina
que haya vaciado.
3. Llene el depósito de gasolina y
añada estabilizador de gasolina (si
dispone de él) para evitar que el
depósito se oxide y la gasolina se
deteriore.
4. Observe los pasos siguientes para
proteger el cilindro, los aros de
pistón, etc. contra la corrosión.a. Desmonte la tapa de la bujía y
la bujía.
b. Vierta una cucharada de las de
té de aceite de motor por el ori-
ficio de la bujía.
c. Monte la tapa de la bujía en la
bujía y seguidamente coloque
ésta sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las
chispas durante el paso siguien-
te.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así
se cubrirá la pared del cilindro
con aceite.)
e. Desmonte la tapa de bujía de la
bujía y monte ésta y su tapa.
SWA00003
XrPara evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de
la bujía cuando haga girar el motor.
5SJ-28199-S0 1/7/02 5:55 PM Page 99

7-5
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7
5. Engrase todos los cables de con-
trol y los puntos de pivote de las
palancas y pedales, así como el
caballete central/lateral.
6. Compruebe y, si es preciso, corrija
la presión de aire de los neumáti-
cos y luego levante el scooter de
forma que las dos ruedas queden
por encima del suelo.
Alternativamente, gire un poco las
ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
7. Cubra la salida del silenciador con
una bolsa de plástico para evitar
que penetre humedad.8. Desmonte la batería y cárguela
completamente. Guárdela en un
lugar fresco y seco y cárguela una
vez al mes. No guarde la batería en
un lugar excesivamente frío o
caliente (menos de 0 °C o más de
30 °C). Para más información rela-
tiva al almacenamiento de la bate-
ría, consulte la página 6-35.
NOTA:
Efectúe todas las reparaciones necesa-
rias antes de guardar el scooter.
5SJ-28199-S0 1/7/02 5:55 PM Page 100

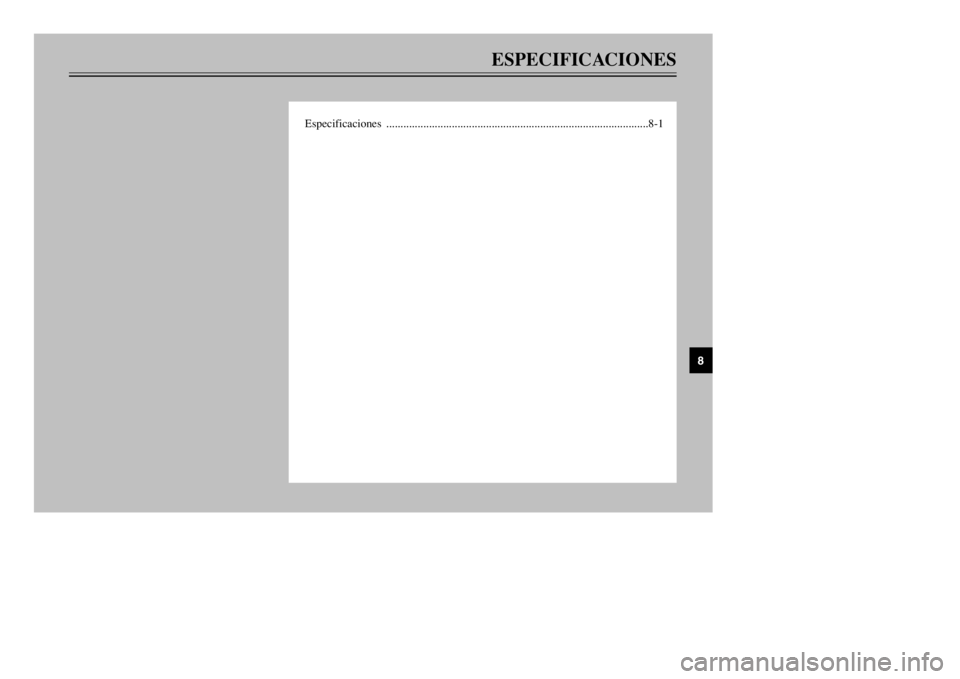

ESPECIFICACIONES
Especificaciones ............................................................................................8-1
8
5SJ-28199-S0 1/7/02 5:55 PM Page 101

8-1
SAU01038
ESPECIFICACIONES
8
EspecificacionesEspecificaciones
Modelo YP250
Dimensiones
Longitud total 2.145 mm
Anchura total 770 mm
Altura total 1.350 mm
Altura del asiento 730 mm
Distancia entre ejes 1.535 mm
Holgura mínima al suelo 120 mm
Radio mínimo de giro 2.700 mm
Peso básico (con aceite y
depósito de combustible)
170 kg
Motor
Tipo de motor 4 tiempos enfriado por líquido,
SOHC
Disposición de cilindros Monocilíndrico inclinado hacia
adelante
Cilindrada 249 cm
3
Calibre ×Carrera 69,0 ×66,8 mm
Relación de compresión 10 : 1
Sistema de arranque Arrancador eléctrico
Sistema de lubricación: Sumidero húmedoAceite de motor
Tipo
Clasificación del aceite de motor Servicio API tipo SE, SF, SG o
recomendado superior
bBAsegúrese de emplear aceites de motor que no contengan modificadores anti-
friccíon. Los aceites para motores de automóviles de pasajeros (que tienen
normalmente la etiqueta “ENERGY CONSERVING II”) contienen aditivos
antifriccíon que causan el patinaje del embrague y/o del embrague del arran-
cador, lo cual reduce la vida útil del componente y degrade el rendimiento
del motor.
Cantidad
Cambio periódico de aceite1,2 L
Cantidad total (motor en seco) 1,4 L
–10° 0° 10° 20° 30°
40°
SAE 10W/30
SAE 10W/40
SAE 20W/40
SAE 20W/50
–20°
SAE 15W/40 50°C
5SJ-28199-S0 1/7/02 5:55 PM Page 102

8-2
ESPECIFICACIONES
8
Aceite de engranajes finales
Tipo
Aceite de motor SAE 10W30 tipo SE
Capacidad de engrenajes
finales 0,25 L
Capacidad del sistema de
enfriamiento (cantidad total)
1,4 L
Filtro de aire
Elemento tipo húmedo
Combustible
TipoÚNICAMENTE GASOLINA
NORMAL SIN PLOMO
Capacidad del depósito de
combustible 12 L
Carburador
Tipo ×cantidad Y28V-1E ×1
Fabricante TEIKEI
Bujía
Fabricante/Tipo NGK/DR8EA
Huelgo de bujía 0,6–0,7 mm
Tipo de embraque
Seco, centrífugo automático
Transmisión
Sistema de reducción primaria Engranaje hipoidal
Relación de reducción primaria 40/15 (2,666)
Sistema de reducción secundaria Engranaje hipoidal
Relación de reducción secundaria 38/15 (2,533)Tipo de transmisión Correa trapezoidal automática
Operación Embrague centrífugo automático
Chasis
Tipo de bastidor Estructura inferior de acero tubular
Angulo del eje delantero 28°
Base del ángulo de inclinación 103 mm
Neumático
Delantero
Tipo Sin cámara
Tamaño 110/90-12 64L
Fabricante/modelo IRC/MB67
MICHELIN/BOPPER
Trasero
Tipo Sin cámara
Tamaño 130/70-12 62L
Fabricante/modelo IRC/MB67
MICHELIN /BOPPER
Carga máxima* 185 kg
Presión de aire (neumático frío)
Hasta 90 kg*
Delantero 175 kPa (1,75 kgf/cm
2, 1,75 bar)
Trasero 200 kPa (2,00 kgf/cm2, 2,00 bar)
5SJ-28199-S0 1/7/02 5:55 PM Page 103
