2002 Peugeot 307 SW Manuale del proprietario (in Italian)

INFORMAZIONI PRATICHE117
Fusibile N¡
Amperaggio Funzioni
1 10 A Contattore luci di retromarcia cambio automatico - Comando rel cambio automatico - Contattore luci di retromarcia cambio manuale - Sensore di velocitˆ veicolo - Sonda presenza acqua nel gasolio.
2 15 A Elettrovalvola canister - Pompa carburante.
3 10 A Calcolatore servosterzo - Calcolatore ABS o ESP.
4 10 A Calcolatore inieizione - Comando relaggiuntivo - Calcolatore cambio automatico - Comando sequenziale cambio automatico - Rel
5 15 A Calcolatore filtro anti particolato.
6 15 A Proiettori antinebbia anteriori.
7 20 A Pompa lavaproiettori.
8 20 A Comando rel
9 15 A Luce anabbagliante sinistra.
10 15 A Luce anabbagliante destra.
11 10 A Luce abbagliante destra.
12 10 A Luce abbagliante sinistra.
13 15 A Avvisatore acustico.
14 10 A Pompe lavacristalli anteriore e posteriore.
15 30 A Sonde ad ossigeno - Elettrovalvola riciclaggio gas di scarico - Bobina accensione -
Regolatore alta pressione gasolio - Alimentazione iniettori (benzina) - Centralina preriscaldamento - Flussometro (Diesel) - Calcolatore motore (Diesel) - Pompa d'iniezione (Diesel) - Riscaldatore gasolio.
16 40 A Pompa aria motore benzina con cambio automatico.
17 30 A Velocitˆ lenta/rapida tergicristallo anteriore.
18 40 A Soffiatore aria all'interno dell'abitacolo.

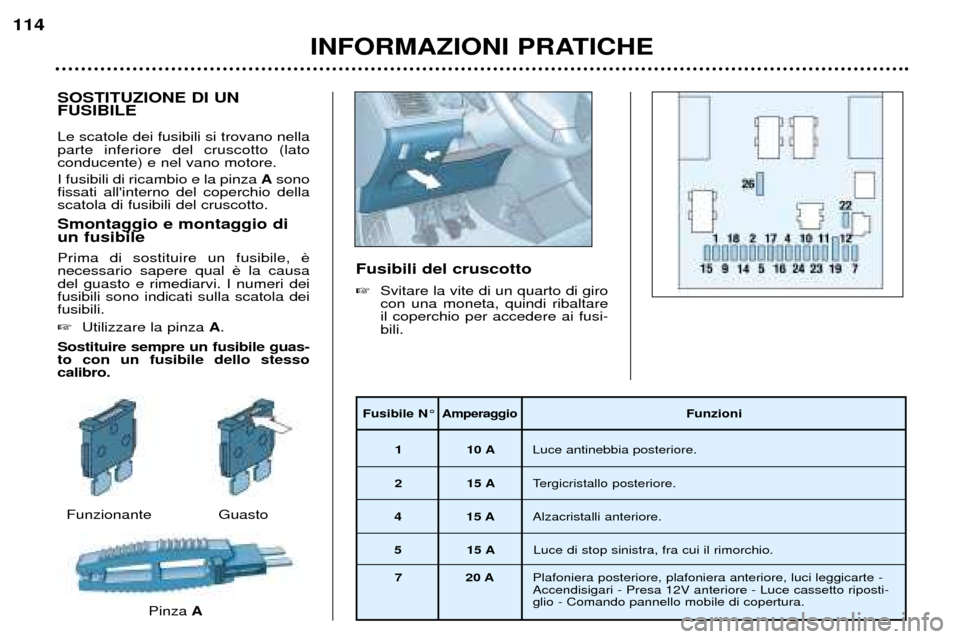

SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano nella parte inferiore del cruscotto (latoconducente) e nel vano motore. I fusibili di ricambio e la pinza Asono
fissati all'interno del coperchio della scatola di fusibili del cruscotto. Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, necessario sapere qual del guasto e rimediarvi. I numeri deifusibili sono indicati sulla scatola deifusibili. Utilizzare la pinza A.
Sostituire sempre un fusibile guas- to con un fusibile dello stesso calibro. Fusibili del cruscotto
Svitare la vite di un quarto di giro con una moneta, quindi ribaltareil coperchio per accedere ai fusi-bili.
INFORMAZIONI PRATICHE
114
Fusibile N¡Amperaggio Funzioni
1 10 A Luce antinebbia posteriore.
2 15 A Tergicristallo posteriore.
4 15 A Alzacristalli anteriore.
5 15 A Luce di stop sinistra, fra cui il rimorchio.
7 20 A Plafoniera posteriore, plafoniera anteriore, luci leggicarte - Accendisigari - Presa 12V anteriore - Luce cassetto riposti-glio - Comando pannello mobile di copertura.
Funzionante
PinzaAGuasto

INFORMAZIONI PRATICHE115
Fusibile N¡
Amperaggio Funzioni
9 30 A Alzacristalli elettrici - Alzacristalli elettrici ad impulso (non compatibili con gli alzacristalli elettrici senza impulso) - Pannello mobile di copertura del tetto panoramico.
10 15 A Presa diagnosi - Presa 12 V posteriore.
11 15 A Autoradio - Display multifunzione - Comandi al volante - Cambio automatico.
12 10 A Luce di posizione anteriore destra e posteriore destra - Luce targa e traino - Luci interruttori chiusura centralizzata/allarme/ESP/luci di emergenza - Luci pannello anteriore cli-matizzazione/posacenere - Luci interruttori riscaldamento sedili/cambio automatico -Accendisigari - Correttore proiettori.
14 30 A Comandi di chiusura/apertura - Comandi di bloccaggio centralizzato.
15 30 A Alzacristalli posteriore.
16 5 A Modulo unitˆ centrale - Allarme - Filtro anti particolato - Comandi al volante - Airbag.
17 10 A Luce di stop posteriore destro, luce di stop aggiuntiva.
18 10 A Presa diagnosi - Comandi al volante - Contattori pedali freno (stop) e frizione - Contattore livello d'acqua - Secondo contattore freno.
19 30 A Shunt PARCO.
22 10 A Luce di posizione anteriore sinistra e posteriore sinistra - Luce targa e rimorchio.
23 15 A Sirena allarme - Centralina volumetrica allarme.
24 15 A Cruscotto - Autoradio - Display multifunzione - Climatizzazione - Assistenza in parcheggio.
26 30 A Lunotto posteriore termico.

SOSTITUZIONE DI UNA
SPAZZOLA DEL
TERGICRISTALLO Disposizione delle spazzole in posizione manutenzione Meno di un minuto dopo aver disinserito il contatto, azionare ilcomando del tergicristallo perposizionare le spazzole al centrodel parabrezza (posizione manu-tenzione).
Sostituzione di una spazzola Alzare il braccio, sganciare la spazzola e rimuoverla.
Montare la nuova spazzola eriabbassare il braccio.
Osservazione: la spazzola pi
va montata sul braccio del tergicris-tallo che si trova sul lato destro delveicolo. Per riportare le spazzole nella posizione iniziale, inserire ilcontatto ed azionare il comandodel tergicristallo. MODO ECONOMIA Dopo l'arresto del motore, alcune funzioni (tergicristalli, alzacristalli,pannello mobile di copertura del tettopanoramico, plafoniere, autoradio,ecc.) possono essere usate solo peruna durata massima di trenta minuti,per evitare che la batteria si scarichi. Una volta trascorsi questi trenta minuti, sul display multifunzioneappare il messaggio
"Modo econo-
mia attivato" e le funzioni attive ven-
gono messe in stand-by. Per riattivare immediatamente ques- te funzioni, accendere il motore efarlo girare per alcuni secondi. FUNZIONE ALLEGGERIMENTO ELETTRICO Quando il veicolo funzioni (climatizzazione, lunotto ter-mico posteriore, sistema di riscalda-mento dell'abitacolo dei veicoliDiesel, ecc.) possono essere tempo-raneamente disattivate, a secondadello stato di carica della batteria. La riattivazione delle funzioni disatti- vate carica della batteria lo consente. Osservazione:
la riattivazione
manuale delle funzioni disattivate ris- chia di scaricare la batteria.
INFORMAZIONI PRATICHE
11 8
Se la batteria motore non pu˜ essereavviato.

BATTERIA Per caricare la batteria con un caricabatteria:
- scollegare la batteria
- rispettare le istruzioni d'uso fornite dal fabbricante del caricatore
- ricollegare la batteria iniziando dal morsetto (-)
- verificare la pulizia dei morsetti e dei terminali. Se sono ossidati (ricoperti di undeposito biancastro o verdastro), smontarli e pulirli.
Per avviare la vettura utilizzando un'altra batteria:
- collegare il cavo rosso con i morsetti (+) delle due batterie
- collegare un'estremitˆ del cavo verde o nero con il morsetto (Ð) della batteria aggiuntiva
- collegare l'altra estremitˆ del cavo verde o nero con un punto di massa della vettura in cui la batteria
Azionare l'avviamento, far girare il motore. Aspettare il ritorno al regime minimo e scollegare i cavi.
INFORMAZIONI PRATICHE 119

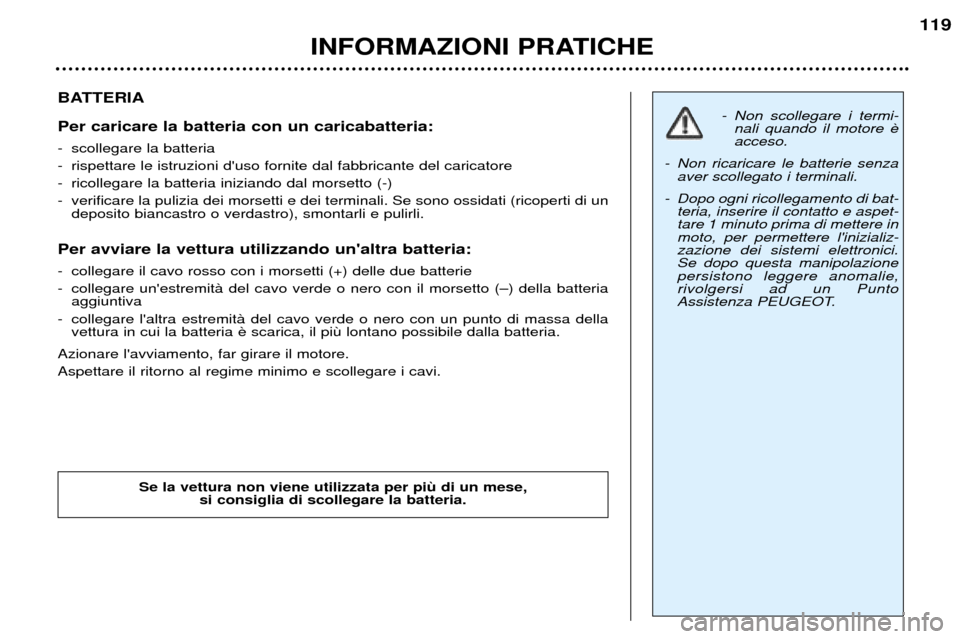

- Non scollegare i termi- nali quando il motore acceso.
- Non ricaricare le batterie senza aver scollegato i terminali.
- Dopo ogni ricollegamento di bat- teria, inserire il contatto e aspet-tare 1 minuto prima di mettere inmoto, per permettere l'inizializ-zazione dei sistemi elettronici.Se dopo questa manipolazionepersistono leggere anomalie,rivolgersi ad un Punto
Assistenza PEUGEOT.
Se la vettura non viene utilizzata per pi si consiglia di scollegare la batteria.

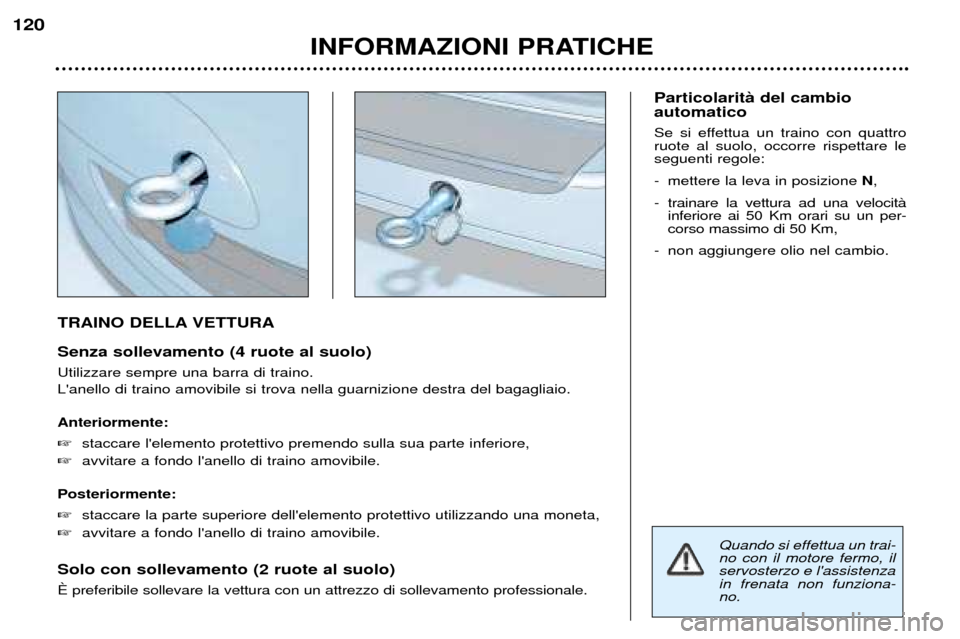

TRAINO DELLA VETTURA Senza sollevamento (4 ruote al suolo) Utilizzare sempre una barra di traino. L'anello di traino amovibile si trova nella guarnizione destra del bagagliaio. Anteriormente: staccare l'elemento protettivo premendo sulla sua parte inferiore,
avvitare a fondo l'anello di traino amovibile.
Posteriormente: staccare la parte superiore dell'elemento protettivo utilizzando una moneta,
avvitare a fondo l'anello di traino amovibile.
Solo con sollevamento (2 ruote al suolo) é preferibile sollevare la vettura con un attrezzo di sollevamento professionale. Particolaritˆ del cambio automatico
Se si effettua un traino con quattro ruote al suolo, occorre rispettare leseguenti regole:
- mettere la leva in posizione
N,
- trainare la vettura ad una velocitˆ inferiore ai 50 Km orari su un per- corso massimo di 50 Km,
- non aggiungere olio nel cambio.
INFORMAZIONI PRATICHE
120
Quando si effettua un trai- no con il motore fermo, ilservosterzo e l'assistenzain frenata non funziona-no.

RIMORCHIO DI CARAVAN, IMBARCAZIONI... Utilizzare unicamente i dispositivi ori-
ginali PEUGEOT che sono stati col-laudati ed omologati fin dalla proget-tazione della vettura. Il montaggio di questi dispositivi deve
essere effettuato presso un Punto
Assistenza PEUGEOT. La vettura ta a trasportare persone e bagagli,ma pu˜ anche essere utilizzata pertrainare un rimorchio. La guida con rimorchio sottopone la vettura trainante a forti sollecitazionied esige dal conducente un'attenzio-ne particolare. La densitˆ dell'aria diminuisce a mano a mano che si sale, riducendole prestazioni del motore. Il pesomassimo rimorchiabile deve essereridotto del 10 % ogni 1.000 metri dialtezza.Consigli per la guida Ripartizione dei carichi:
distribuire il
carico nel rimorchio in modo che gli oggetti pipossibile all'asse e che il peso all'estre-mitˆ del gancio non superi il valoremassimo autorizzato. Raffreddamento: il traino di un
rimorchio in salita fa aumentare la
temperatura del liquido di raffredda-mento. Il ventilatore
te e la sua capacitˆ di raffreddamen-to non dipende quindi dal regimemotore. Utilizzare un rapporto di cambio ele- vato per diminuire il regime motore erallentare. Il peso massimo rimorchiabile in una salita prolungata dipende dall'inclina-zione del pendio e dalla temperaturaesterna. In tutti i casi, sorvegliare la tempera-
tura del liquido di raffreddamento. In caso di accensione di una spia di allarme, fermare immediatamente lavettura e spegnere il motore. Pneumatici:
controllare la pressione
dei pneumatici della vettura trainantee del rimorchio rispettando le pres-sioni raccomandate. Freni: il traino aumenta la distanza
di frenata. Illuminazione: verificare l'impianto
di segnalazioni elettriche del rimor- chio.
Vento laterale: tener conto dell'au-
mento di sensibilitˆ al vento.
INFORMAZIONI PRATICHE 121

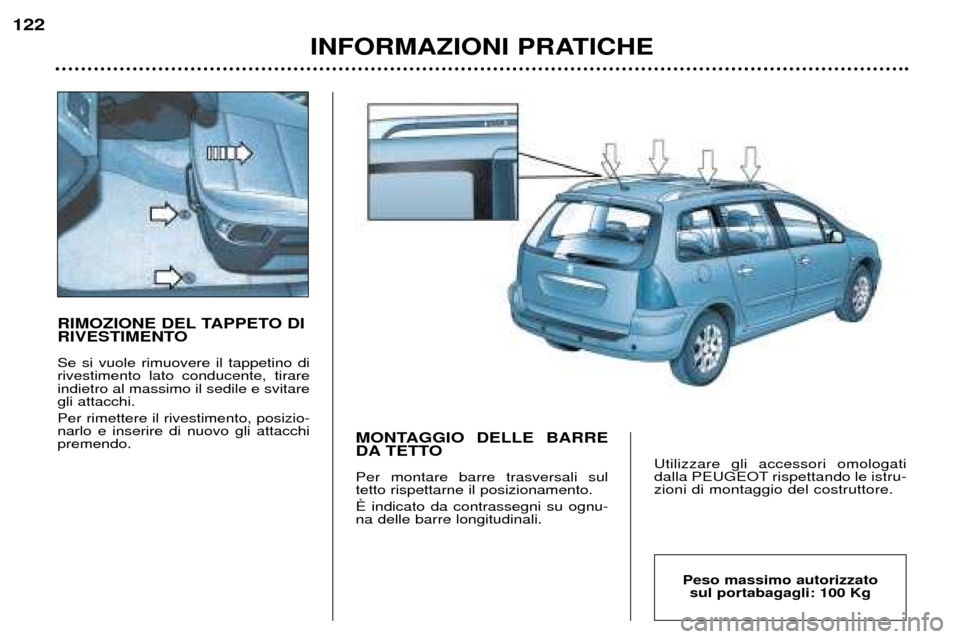

RIMOZIONE DEL TAPPETO DI
RIVESTIMENTO Se si vuole rimuovere il tappetino di rivestimento lato conducente, tirareindietro al massimo il sedile e svitaregli attacchi. Per rimettere il rivestimento, posizio- narlo e inserire di nuovo gli attacchipremendo.MONTAGGIO DELLE BARRE
DA TETTO Per montare barre trasversali sul tetto rispettarne il posizionamento. é indicato da contrassegni su ognu- na delle barre longitudinali.Utilizzare gli accessori omologati
dalla PEUGEOT rispettando le istru-zioni di montaggio del costruttore.
INFORMAZIONI PRATICHE
122
Peso massimo autorizzato
sul portabagagli: 100 Kg
