2002 Peugeot 307 SW Manuale del proprietario (in Italian)

Azzeramento
Il Punto di Assistenza PEUGEOT
effettua questa operazione dopoogni manutenzione.
Se si decide invece di effettuare da soli la manutenzione del veicolo, laprocedura di azzeramento seguente: togliere il contatto,
premere il pulsante di azzera- mento del contachilometri giorna-liero e mantenerlo premuto,
inserire il contatto.
Il display dei chilometri inizia unconteggio alla rovescia. Quando il display indica 0, rilasciare il pulsante; la chiave di manutenzio-ne sparisce. Importante: dopo questa operazio-
ne, se si vuole scollegare la batteria, chiudere il veicolo ed aspettarealmeno cinque minuti, altrimenti l'az-zeramento non verrˆ preso in consi-derazione. MANUTENZIONE e controllo dei componenti usurabili Alcuni organi essenziali del veicolo vanno controllati ad intervalli regolari.
- Il
liquido dei freni deve essere sostituito ogni 60.000 Kmo almeno ogni
2 anni.
- Il filtro del polline deve essere controllato ad ogni visitapresso la rete
PEUGEOT (manutenzioni e visite intermedie) o pi biente (polvere, inquinamento, ecc.).
- La sostituzione della cinghia di distribuzione : rivolgersi alla rete PEUGEOT.
- Per i motori 2 litri Diesel Turbo HDI (110 CV) , la manutenzione del filtro par-
ticolato e il rabbocco del serbatoio di additivo devono essere effettuati alme-
no ogni 80.000 Km presso la rete PEUGEOT.
- Gli airbag e gli elementi pirotecnici delle cinture di sicurezza devono essere
sostituiti ogni 10 anni .
- Il controllo della pressione di gonfiaggio dei pneumatici deve essere effet-
tuato a freddo almeno ogni mese.
MANUTENZIONI PEUGEOT 21

CHILOMETRAGGIO 60 000 120 000 180 000
LIVELLI DI MANUTENZIONE Ogni veicolo ha il proprio ciclo di manutenzione, definito dal costruttore in funzione delle particolaritˆ tecniche.
Questo ciclo e C, da visite intermedie e da alcune operazioni complementari
specifiche alla vettura, che corrispondono a tappe chiave della vita della 307 SW. Il concessionario PEUGEOT vi indicherˆ il livello ed il contenuto della prossima manutenzione durante la visita di garanzia e in seguito ad ogni manutenzione.
MANUTENZIONI PEUGEOT
22
CICLO DI MANUTENZIONE DELLA 307 SW BENZINA
Manutenzione almeno ogni 2 anni o ogni 30.000 Km
Visita di garanzia a
10.000 Km o a 6 mesi*.
Indispensabile per poter usu- fruire della garanzia
Livello d'olio del cambio automatico ogni 60.000 Km.
Queste sostituzioni forfettarie vengono effettuate con olio del tipo almeno semi- sinteticoma possono anche essere effet-
tuate con olio sintetico o con olio a "Risparmio energetico" .
Condizioni particolari di utilizzo (vedi capitolo corrispondente)
* Prima delle due scadenze raggiunta. Visita intermedia integrata nelle sostituzione forfettarie.

120 000180 000
CHILOMETRAGGIO
60 000
MANUTENZIONI PEUGEOT 23
CICLO DI MANUTENZIONE DELLA 307 SW DIESEL
Manutenzione almeno ogni 2 anni o ogni 20.000 Km
Visita di garanzia a
10.000 Km o a 6 mesi Indispensabile per
poter usufruire della garanzia
+ manutenzione filtro anti
particolato per motore
2,0 l HDI 110 CV (160.000 Km) + manutenzione
filtro anti
particolato per motore
2,0 l HDI 110 ch (80.000 Km)
Queste sostituzioni forfettarie vengono effettuate:
- con olio del tipo almeno semi-sintetico , dell'olio a Risparmio energetico o olio di sintesi ,
- con olio 5W40 per i motori Diesel Turbo HDI dotati difiltro anti particolato .
Condizioni particolari di utilizzo (vedi capitolo corrispondente)
* Prima delle due scadenze raggiunte. Visita intermedia.

MANUTENZIONI PEUGEOT25
MANUTENZIONI PEUGEOT DI LIVELLO A E C E VISITA INTERMEDIA
Livello
Operazioni Denominazione delle operazioniVisita di garanziaA C Intermedio
CAMBIO- Cambio dell'olio motore.- Spurgo filtro del carburante (Diesel).- Filtro dell'olio.- Filtro del carburante* (Benzina).SOSTITUZIONE- Elemento filtro carburante (Diesel).- Elemento filtro dell'aria.- Candele di accensione (Benzina).- Olio motore (controllo + rabbocco).- Olio cambio manuale (controllo + rabbocco).- Batteria (controllo + rabbocco) se tappo smontabile.LIVELLO- Lavacristalli Ant/Post (controllo + abbocco).- Liquido di raffreddamento (controllo + rabbocco).- Liquido dei freni (controllo + rabbocco).- Liquido del servosterzo (controllo + rabbocco secondo equipaggiamento).- Funzionamento fari, illuminazioni, segnalazioni.- Stato dei vetri, ottica dei fari, elementi trasparenti fari e retrovisori.- Avvisatore acustico.- Spruzzatori del lavacristallo.- Stato delle spazzole del tergicristallo.- Stato e tensione delle cinghie di accessori.- Efficacia del freno a mano.- Ermeticitˆ e stato dei circuiti idraulici (tubi e carter).CONTROLLO- Stato delle guarnizioni in gomma.- Pastiglie dei freni. - Stato dei mozzi, tiranti trasversali, snodi sforici, articolazioni elastiche.- Ermeticitˆ ammortizzatori.- Usura pastiglie freni posteriori.- Stato e pressione dei pneumatici (compresa ruota di scorta).- Antinquinamento secondo legislazione vigente (Benzina).- Opacitˆ dei fumi (Diesel).- Filtro del polline (secondo equipaggiamento). - Controllo visivo dell'insieme del veicolo da parte di un tecnico della rete Peugeot.
PROVA SU STRADA
: Qualsiasi condizione di guida: Condizioni particolari * Secondo il paese di destinazione

(1) Livello qualitˆ minima: Motori a benzina: ACEA A3 e API SH/SJ. Motori Diesel: ACEA B3 e API CF/CD - ACEA= Association des Constructeurs EuropŽens de l'Automobile - API = American Petroleum Institute.
L'’uso di olio non conforme alla norma ACEA A3-B3 richiede il rispetto del programma di manutenzione "Condizioni particolari", in cui gli intervalli di manutenzione sono ridotti. * Quest'olio a risparmio energetico pu˜ essere utilizzato solamente nei motori per i quali Per i motori Diesel Turbo HDI con filtro a particolato, usare solo olio 5W40.

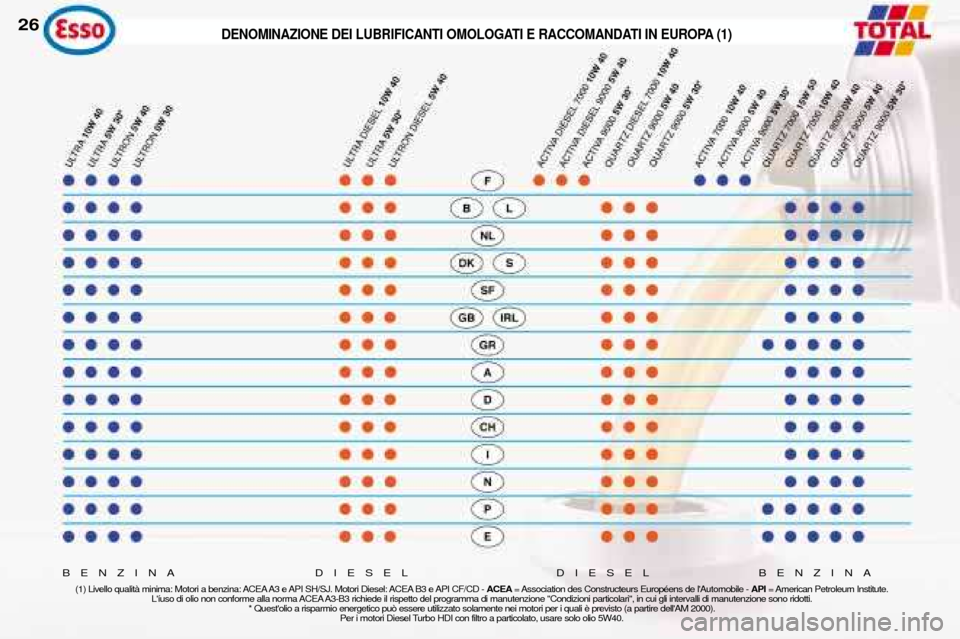

26DENOMINAZIONE DEI LUBRIFICANTI OMOLOGATI E RACCOMANDATI IN EUROPA (1)
BENZINA DIESEL DIESEL BENZINA

LUBRIFICANTI CONSIGLIATI
ED OMOLOGATI I tipi di olio presentati in questa tabel- la sono adatti alla maggior partedegli usi. Lo schema qui a fianco precisa il grado di viscositˆ ottimale in funzio-ne delle temperature d'uso. é anche possibile usare olii sintetici "di qualitˆ superiore". In mancanza di olii semisintetici o sintetici, possono essere usati olii di
qualitˆ API SH/SJ (per i motori abenzina) o di qualitˆ CD/CF (per imotori Diesel) facendo riferimento alprogramma di manutenzione"Condizioni particolari", che prevedeintervalli ridotti. Non si deve esitare a farsi consigliare
da uno specialista della PEUGEOT,per conservare una buona qualitˆ diguida ed ottimizzare i costi di manu-tenzione della vettura. Per i paesi extraeuropei rivolgersi ad una concessionaria locale
PEUGEOT.
MANUTENZIONI PEUGEOT27
OBBLIGATORIAMENTE OBBLIGATORIAMENTE
Cambio manuale ESSO GEAR OIL BVTOTAL TRANSMISSION BV75W80 PR 9736.41 75W80
OBBLIGATORIAMENTE
Cambi automatici ATF 4HP20-AL4
AL4 PR 9736.22
Altri prodotti omologatiti
Servosterzo FLUIDE DA PR 9730.A1
Liquido dei freni PEUGEOT DOT4 Liquido di
PROCOR TM108/GLYSANTIN G33 o REVKOGEL 2000
raffreddamento OBBLIGATORIAMENTEProtezione -35¡C

1 -Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento delcontachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia preriscaldamento motoreDiesel.
23 - Spia luci abbaglianti.
24 - Spia livello minimo liquido di
raffreddamento.
25 - Spia anabbaglianti.
26 - Spia di presenza acqua nel filtrogasolio (Diesel).
27 - Reostato d'illuminazione.
CONTROLLO DI MARCIA
28
QUADRI DI STRUMENTI MODELLI BENZINA - DIESEL CON CAMBIO MANUALE

CONTROLLO DI MARCIA29
1 -
Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento del contachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia luci abbaglianti.
23 - Spia livello minimo liquido di
raffreddamento.
24 - Spia anabbaglianti.
25 - Reostato di illuminazione.
26 - Spia programma sport.
27 - Spia programma neve.
28 - Indicatore di posizione leva del cambio.
QUADRO DI STRUMENTI MODELLO BENZINA CON CAMBIO AUTOMATICO
