In posizione "OFF", l'airbag passeg-
gero non si attiverˆ in caso di urto. Non appena si smonta il seggiolino per bambini, mettere il comandodell'airbag sulla posizione "ON"per
attivare di nuovo l'airbag e garantirela sicurezza del passeggero in casodi urto.
Controllo del funzionamento é garantito dall'accensione di una spia, accompagnata da un segnaleacustico e da un messaggio sul dis-play multifunzione. Con il contatto inserito(seconda posizione dellachiave), l'accensione diquesta spia, accompagnatada un segnale acustico e dal
messaggio "Airbag passeggero
disattivato" sul display multifunzio-
ne, indica che l'airbag passeggero disattivato (posizione "OFF"del
comando). AIRBAG LATERALI ED
AIRBAG A TENDINA* Gli airbag laterali sono integrati negli schienali dei sedili anteriori, latoporta. Gli airbag a tendina sono integrati nei montanti e nella parte superioredell'abitacolo. Si gonfiano unilateralmente, sul lato in cui avviene l'incidente. Controllo del funzionamento é garantito dall'accensione della spia luminosa, accompagnata da unsegnale acustico e da un messaggiosul display multifunzione.
Se questa spia si accende,accompagnata da un se-gnale acustico e dal messag-gio "Anomalia airbag" sul
display multifunzione, rivolger-
si ad un Punto Assistenza
PEUGEOT per far verificare il sistema. * Secondo il paese di destinazione.
LA 307 SW IN DETTAGLIO
100

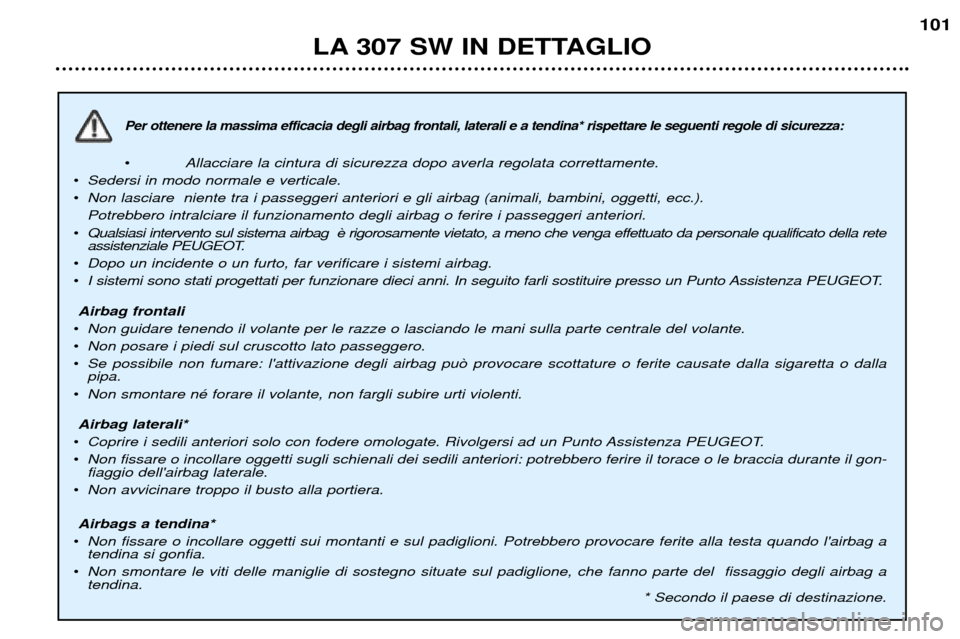

Per ottenere la massima efficacia degli airbag frontali, laterali e a tendina* rispettare le seguenti regole di sicurezza:
¥Allacciare la cintura di sicurezza dopo averla regolata correttamente.
¥ Sedersi in modo normale e verticale.
¥ Non lasciare niente tra i passeggeri anteriori e gli airbag (animali, bambini, oggetti, ecc.). Potrebbero intralciare il funzionamento degli airbag o ferire i passeggeri anteriori.
¥ Qualsiasi intervento sul sistema airbag te
assistenziale PEUGEOT.
¥ Dopo un incidente o un furto, far verificare i sistemi airbag.
¥ I sistemi sono stati progettati per funzionare dieci anni. In seguito farli sostituire presso un Punto Assistenza PEUGEOT.
Airbag frontali
¥ Non guidare tenendo il volante per le razze o lasciando le mani sulla parte centrale del volante.
¥ Non posare i piedi sul cruscotto lato passeggero.
¥ Se possibile non fumare: l'attivazione degli airbag pu˜ provocare scottature o ferite causate dalla sigaretta o dalla pipa.
¥ Non smontare nŽ forare il volante, non fargli subire urti violenti.
Airbag laterali*
¥ Coprire i sedili anteriori solo con fodere omologate. Rivolgersi ad un Punto Assistenza PEUGEOT.
¥ Non fissare o incollare oggetti sugli schienali dei sedili anteriori: potrebbero ferire il torace o le braccia durante il gon-fiaggio dell'airbag laterale.
¥ Non avvicinare troppo il busto alla portiera.
Airbags a tendina*
¥ Non fissare o incollare oggetti sui montanti e sul padiglioni. Potrebbero provocare ferite alla testa quando l'airbag atendina si gonfia.
¥ Non smontare le viti delle maniglie di sostegno situate sul padiglione, che fanno parte del fissaggio degli airbag atendina.
* Secondo il paese di destinazione.
LA 307 SW IN DETTAGLIO 101

INFORMAZIONI PRATICHE
102

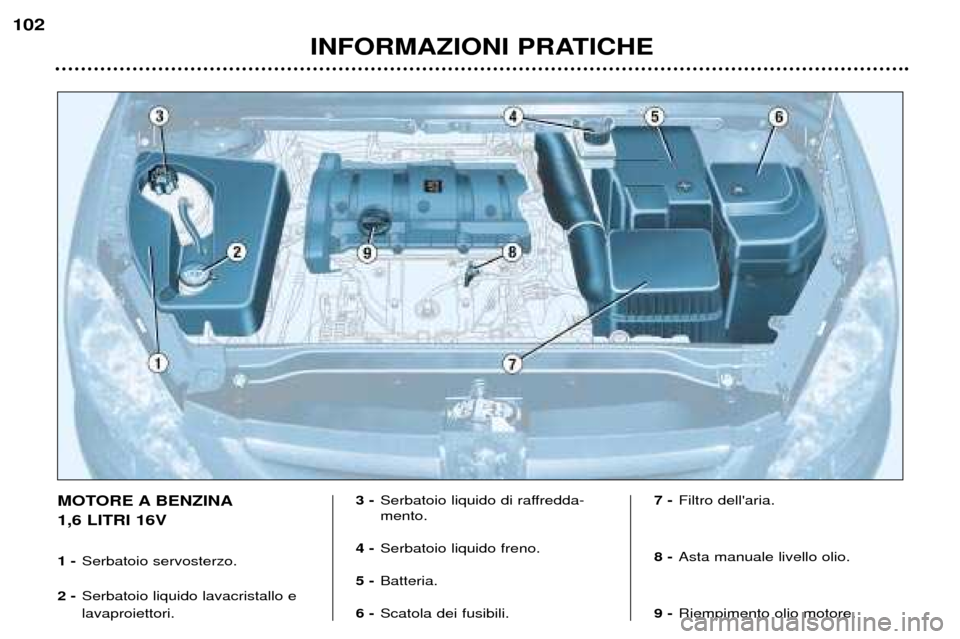

MOTORE A BENZINA 1,6 LITRI 16V 1 -
Serbatoio servosterzo.
2 - Serbatoio liquido lavacristallo e lavaproiettori. 3 -
Serbatoio liquido di raffredda- mento.
4 - Serbatoio liquido freno.
5 - Batteria.
6 - Scatola dei fusibili. 7 -
Filtro dell'aria.
8 - Asta manuale livello olio.
9 - Riempimento olio motore.

INFORMAZIONI PRATICHE103

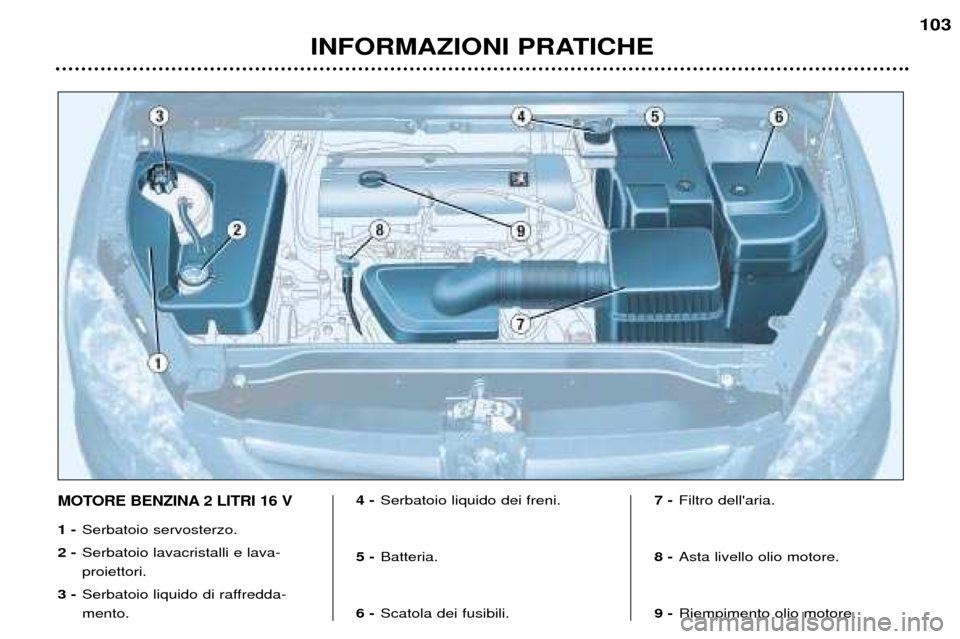

MOTORE BENZINA 2 LITRI 16 V
1 -
Serbatoio servosterzo.
2 - Serbatoio lavacristalli e lava- proiettori.
3 - Serbatoio liquido di raffredda-mento. 4 -
Serbatoio liquido dei freni.
5 - Batteria.
6 - Scatola dei fusibili. 7 -
Filtro dell'aria.
8 - Asta livello olio motore.
9 - Riempimento olio motore.

INFORMAZIONI PRATICHE
104

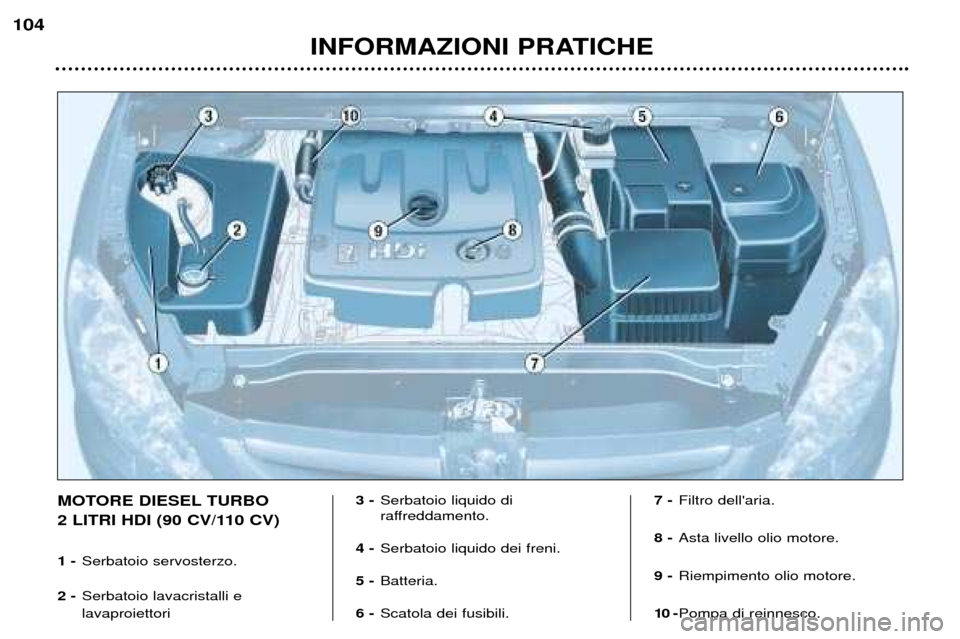

MOTORE DIESEL TURBO
2 LITRI HDI (90 CV/110 CV) 1 -
Serbatoio servosterzo.
2 - Serbatoio lavacristalli e lavaproiettori 3 -
Serbatoio liquido di
raffreddamento.
4 - Serbatoio liquido dei freni.
5 - Batteria.
6 - Scatola dei fusibili. 7 -
Filtro dell'aria.
8 - Asta livello olio motore.
9 - Riempimento olio motore.
10 - Pompa di reinnesco.

LIVELLI E VERIFICHE Livello d'olio Effettuare questo controllo regolar- mente e rabboccare tra due interval-li di manutenzione (il consumo mas-
simo Km).
Il controllo va effettuato con la vettu- ra in piano e il motore freddo, utiliz-zando l'indicatore del livello d'olio delquadro di controllo o l'asta manuale.
Asta manuale Sull'asta di livello vi sono2 tacche: A= max.
Non superare mai questa tacca. B = min.
Per preservare l'affidabi- litˆ dei motori e i disposi-tivi antinquinamento, vietato usare additivinell'olio motore.
Sostituzione Secondo le indicazioni del capitolo "MANUTENZIONI PEUGEOT" .
N.B.: evitare il contatto prolungato
tra l'olio usato e la pelle.Scelta del grado di viscositˆ In tutti i casi l'olio scelto dovrˆ rispon- dere alle esigenze del costruttore. Livello del liquido freno:
- il livello deve sempre essere com- preso tra le tacche DANGER (PERICOLO) e max del serbatoio.
- in caso di notevole diminuzione del livello, rivolgersi immediatamente ad
un Punto Assistenza PEUGEOT.
Sostituzione:
- da effettuare rispettando assoluta- mente gli intervalli previsti, secon- do il programma di manutenzionedel costruttore.
- utilizzare liquidi omologati dal cos- truttore e conformi alle normeDOT4.
N.B.: il liquido del freno
molto corrosivo. Evitare il contattocon la pelle. Livello liquido di raffreddamento Utilizzare il liquido omologato dal costruttore. Quando il motore
ratura del liquido di raffreddamento regolata dall'elettroventola. PoichŽl'elettroventola pu˜ funzionare achiave disinserita e il circuito di raf-freddamento tare almeno un'ora dopo l'arresto del
motore prima di effettuare qualsiasiintervento. Per evitare di bruciarsi, svitare iltappo di due giri per far scendere lapressione. Quando la pressione scesa, togliere il tappo e ripristinare illivello. Osservazione:
il liquido di raffredda-
mento non deve essere sostituito.Prodotti usati Non buttare l'olio usato nŽ il liquido del freno nelle fognature o in terra. Livello del liquido del servosterzo Aprire il serbatoio con il motore freddo a temperatura ambiente. Illivello deve sempre esseresuperiore alla tacca min. e vicinoalla tacca max.
Livello del liquido del lavacristallo e dellavaproiettori Per una pulizia ottimale e per la mas- sima sicurezza, utilizzare unicamen-te prodotti omologati da PEUGEOT(3,5 litri o 6,5 litri con lavaproiettori).
INFORMAZIONI PRATICHE 105

Utilizzare solo prodotti
omologati da PEUGEOT. Per ottimizzare il funziona- mento di organi importanticome il servosterzo e il cir-
cuito di frenata, la PEUGEOT sele-ziona e propone prodotti specifici.
CONTROLLI Batteria Poco prima dell'inverno, far verificare la batteria presso un Punto
Assistenza PEUGEOT. Filtro dell'aria e filtro antipolline Far sostituire periodicamente gli ele- menti filtranti. Se l'ambiente lo
esige, raddoppiare il numero disostituzioni .
Pastiglie dei freni L'usura dei freni dipende dallo stile di guida, in particolare per le vetture uti-lizzate in cittˆ, su brevi distanze, o inmodo sportivo. Pu˜ essere necessa-rio far controllare lo stato dei frenianche al di fuori delle manutenzionidel veicolo. Freno a mano Se si nota un'eccessiva corsa del
freno a mano o una perdita di effica-cia del sistema frenante, ria una regolazione tra due manuten-zioni. Far verificare il sistema presso
un Punto Assistenza PEUGEOT. Cambio manuale Senza sostituzione dell'olio. Controllare il livello seguendo il pro-gramma di manutenzione del cos-truttore. Cambio automatico Senza sostituzione dell'olio: far controllare il livello da un Punto
Assistenza PEUGEOT seguendo ilprogramma di manutenzione delcostruttore. Filtro dell'olio Sostituire regolarmente il filtro seguendo le istruzioni del program-ma di manutenzione.
MANCANZA DI CARBURANTE (DIESEL) In caso di mancanza di carburante, necessario reinnescare il circuito:
- riempire il serbatoio di carburante
con almeno cinque litri di gasolio
- azionare la pompa manuale di reinnesco, fino a quando si sente una certa resistenza
- azionare il motorino d'avviamento, fino a quando il motore si avvia.
INFORMAZIONI PRATICHE
106

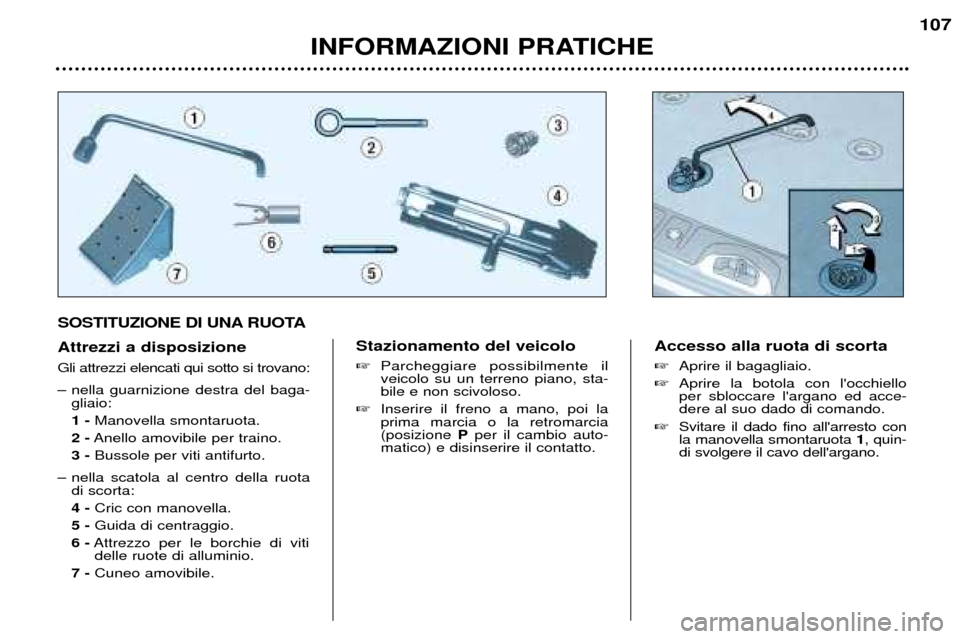

SOSTITUZIONE DI UNA RUOTA Attrezzi a disposizione Gli attrezzi elencati qui sotto si trovano:
Ð nella guarnizione destra del baga-gliaio: 1 - Manovella smontaruota.
2 - Anello amovibile per traino.
3 - Bussole per viti antifurto.
Ð nella scatola al centro della ruota di scorta:4 - Cric con manovella.
5 - Guida di centraggio.
6 - Attrezzo per le borchie di viti
delle ruote di alluminio.
7 - Cuneo amovibile. Stazionamento del veicolo
Parcheggiare possibilmente il veicolo su un terreno piano, sta-bile e non scivoloso.
Inserire il freno a mano, poi laprima marcia o la retromarcia(posizione Pper il cambio auto-
matico) e disinserire il contatto. Accesso alla ruota di scorta
Aprire il bagagliaio.
Aprire la botola con l'occhiello per sbloccare l'argano ed acce-dere al suo dado di comando.
Svitare il dado fino all'arresto conla manovella smontaruota 1, quin-
di svolgere il cavo dell'argano.
