Page 23 of 134

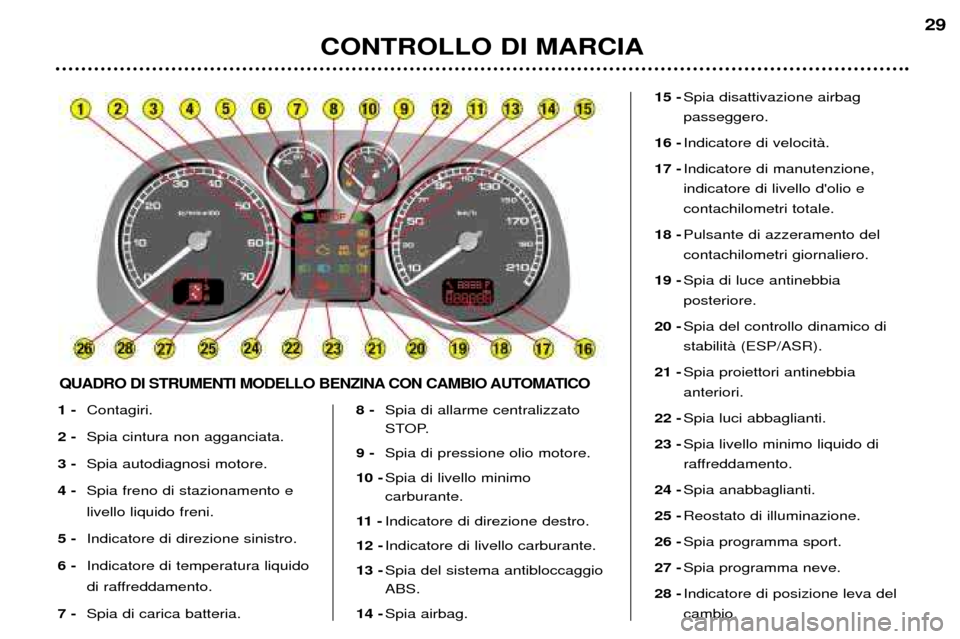

1 -Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento delcontachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia preriscaldamento motoreDiesel.
23 - Spia luci abbaglianti.
24 - Spia livello minimo liquido di
raffreddamento.
25 - Spia anabbaglianti.
26 - Spia di presenza acqua nel filtrogasolio (Diesel).
27 - Reostato d'illuminazione.
CONTROLLO DI MARCIA
28
QUADRI DI STRUMENTI MODELLI BENZINA - DIESEL CON CAMBIO MANUALE
Page 24 of 134

CONTROLLO DI MARCIA29
1 -
Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento del contachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia luci abbaglianti.
23 - Spia livello minimo liquido di
raffreddamento.
24 - Spia anabbaglianti.
25 - Reostato di illuminazione.
26 - Spia programma sport.
27 - Spia programma neve.
28 - Indicatore di posizione leva del cambio.
QUADRO DI STRUMENTI MODELLO BENZINA CON CAMBIO AUTOMATICO
Page 56 of 134

Non guidare mai senza i poggiatesta, che devonoessere al loro posto e cor-rettamente regolati.
5. Braccioli Possono essere ripiegati o rimos- si. Per rimuoverli, premere il pulsan- te che si trova tra il bracciolo e illato del sedile e tirarlo.
6. Regolazione in altezza e in inclinazione del poggiatesta Per farlo risalire o scendere, tirar- lo in avanti e farlo scorrerecontemporaneamente. Per rimuoverlo, portarlo in posi- zione alta, alzare la linguetta conuna moneta e tirarlo contempora-neamente in avanti e verso l'alto. Per rimetterlo a posto, inserire le aste del poggiatesta nei fori rima-nendo perpendicolari allo schie-nale. Schienale attivo
(sedile anteriore)
Possiede un dispositivo che consen-te di attenuare il "colpo di frusta". In caso di urto posteriore, l'azione del corpo sullo schienale del sedile tras-cina il poggiatesta in avanti e in alto,impedendo la proiezione della testaall'indietro.
7. Cassetti portaoggetti é disponibile un cassetto portaogget- ti sotto ognuno dei sedili anteriori.
Ð Per aprirlo, sollevarlo e tirare.
Ð Per estrarlo, portarlo a fine corsa, premere sulle estremitˆ delle guide di scorrimento e sollevarlo, quinditirarlo interamente.
Non mettere oggetti pesanti nei cas-setti. Sotto il sedile anteriore lato passeg- gero, pavimento per riporre una borsa dipronto soccorso e un triangolo disegnalazione (piccolo modello).
8. Tavolino tipo "aereo" Dietro ogni sedile anteriore nibile un tavolino tipo "aereo", muni-to di un portalattine. POGGIATESTA POSTERIORI Hanno una posizione alta (per l'uso) e una posizione bassa (per essereriposti). Sono anche smontabili.Per rimuoverli, tirare verso l'alto fino a quando si bloccano e premere sulnasello (sedile laterale) o premeresui due naselli (sedile centrale).
LA 307 SW IN DETTAGLIO
57
La regolazione do il bordo superiore del pog-giatesta della parte superiore della testa.
Page 57 of 134

Non guidare mai senza i poggiatesta, che devonoessere al loro posto e cor-rettamente regolati.
5. Braccioli Possono essere ripiegati o rimos- si. Per rimuoverli, premere il pulsan- te che si trova tra il bracciolo e illato del sedile e tirarlo.
6. Regolazione in altezza e in inclinazione del poggiatesta Per farlo risalire o scendere, tirar- lo in avanti e farlo scorrerecontemporaneamente. Per rimuoverlo, portarlo in posi- zione alta, alzare la linguetta conuna moneta e tirarlo contempora-neamente in avanti e verso l'alto. Per rimetterlo a posto, inserire le aste del poggiatesta nei fori rima-nendo perpendicolari allo schie-nale. Schienale attivo
(sedile anteriore)
Possiede un dispositivo che consen-te di attenuare il "colpo di frusta". In caso di urto posteriore, l'azione del corpo sullo schienale del sedile tras-cina il poggiatesta in avanti e in alto,impedendo la proiezione della testaall'indietro.
7. Cassetti portaoggetti é disponibile un cassetto portaogget- ti sotto ognuno dei sedili anteriori.
Ð Per aprirlo, sollevarlo e tirare.
Ð Per estrarlo, portarlo a fine corsa, premere sulle estremitˆ delle guide di scorrimento e sollevarlo, quinditirarlo interamente.
Non mettere oggetti pesanti nei cas-setti. Sotto il sedile anteriore lato passeg- gero, pavimento per riporre una borsa dipronto soccorso e un triangolo disegnalazione (piccolo modello).
8. Tavolino tipo "aereo" Dietro ogni sedile anteriore nibile un tavolino tipo "aereo", muni-to di un portalattine. POGGIATESTA POSTERIORI Hanno una posizione alta (per l'uso) e una posizione bassa (per essereriposti). Sono anche smontabili.Per rimuoverli, tirare verso l'alto fino a quando si bloccano e premere sulnasello (sedile laterale) o premeresui due naselli (sedile centrale).
LA 307 SW IN DETTAGLIO
57
La regolazione do il bordo superiore del pog-giatesta della parte superiore della testa.
Page 80 of 134

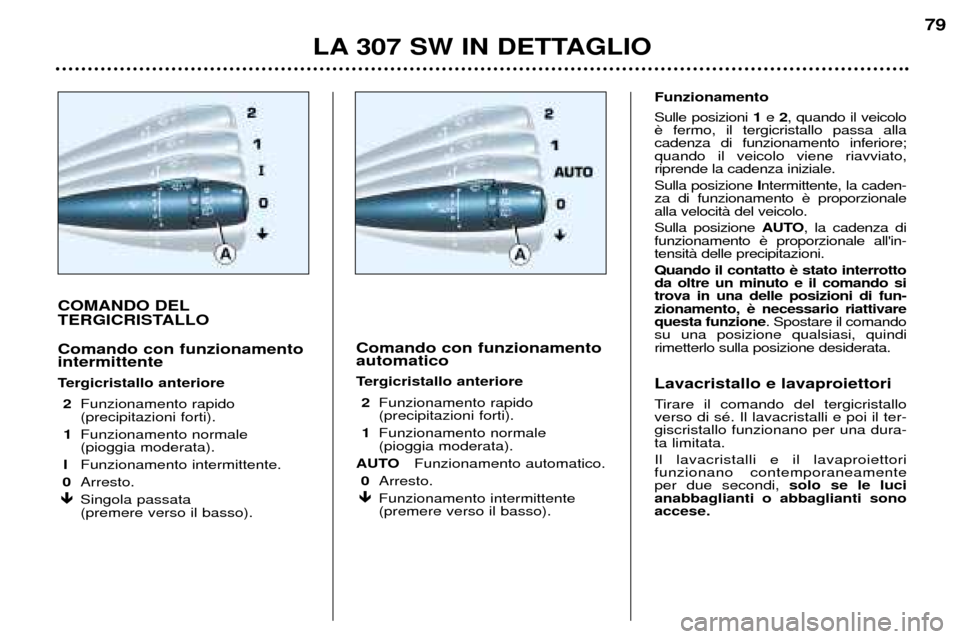

COMANDO DEL
TERGICRISTALLO Comando con funzionamento intermittente
Tergicristallo anteriore2 Funzionamento rapido (precipitazioni forti).
1 Funzionamento normale (pioggia moderata).
I Funzionamento intermittente.
0 Arresto.
Singola passata (premere verso il basso). Comando con funzionamentoautomatico
Tergicristallo anteriore
2 Funzionamento rapido (precipitazioni forti).
1 Funzionamento normale (pioggia moderata).
AUTO Funzionamento automatico.
0 Arresto.
Funzionamento intermittente(premere verso il basso). Funzionamento Sulle posizioni
1e 2, quando il veicolo
cadenza di funzionamento inferiore;quando il veicolo viene riavviato,riprende la cadenza iniziale. Sulla posizione Intermittente, la caden-
za di funzionamento alla velocitˆ del veicolo. Sulla posizione AUTO, la cadenza di
funzionamento tensitˆ delle precipitazioni. Quando il contatto da oltre un minuto e il comando sitrova in una delle posizioni di fun-zionamento, questa funzione . Spostare il comando
su una posizione qualsiasi, quindirimetterlo sulla posizione desiderata.
Lavacristallo e lavaproiettori
Tirare il comando del tergicristallo verso di sŽ. Il lavacristalli e poi il ter-giscristallo funzionano per una dura-ta limitata. Il lavacristalli e il lavaproiettori funzionano contemporaneamenteper due secondi, solo se le luci
anabbaglianti o abbaglianti sonoaccese.
LA 307 SW IN DETTAGLIO 79
