2002 BMW MOTORRAD R 1150 RS Manual do condutor (in Portuguese)

2
23
2
Controle de segurança
MAXMIN
1
2

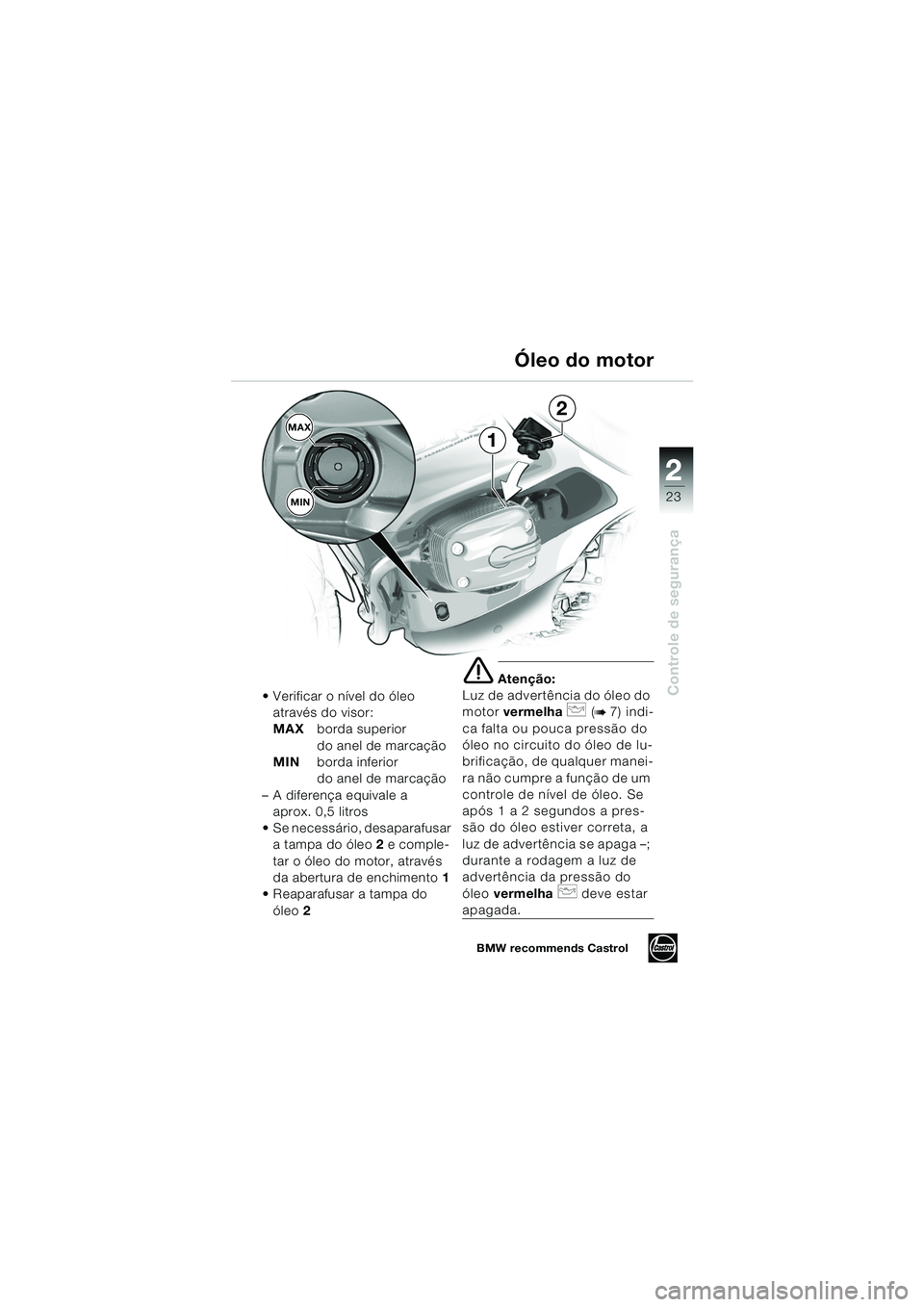

 Verificar o nível do óleo através do visor:
MAX borda superior
do anel de marcação
MIN borda inferior
do anel de marcação
– A diferença equivale a aprox. 0,5 litros
 Se necessário, desaparafusar a tampa do óleo 2 e comple-
tar o óleo do motor, através
da abertura de enchimento 1
 Reaparafusar a tampa do
óleo 2
e Atenção:
Luz de advertência do óleo do
motor vermelha
p (b 7) indi-
ca falta ou pouca pressão do
óleo no circuito do óleo de lu-
brificação, de qualquer manei-
ra não cumpre a função de um
controle de nível de óleo. Se
após 1 a 2 segundos a pres-
são do óleo estiver correta, a
luz de advertência se apaga –;
durante a rodagem a luz de
advertência da pressão do
óleo vermelha
p deve estar
apagada.
Óleo do motor
BMW recommends Castrol
10rsbkp2.book Seite 23 Montag, 13. Januar 2003 1:53 13

22
24
Controle de segurança

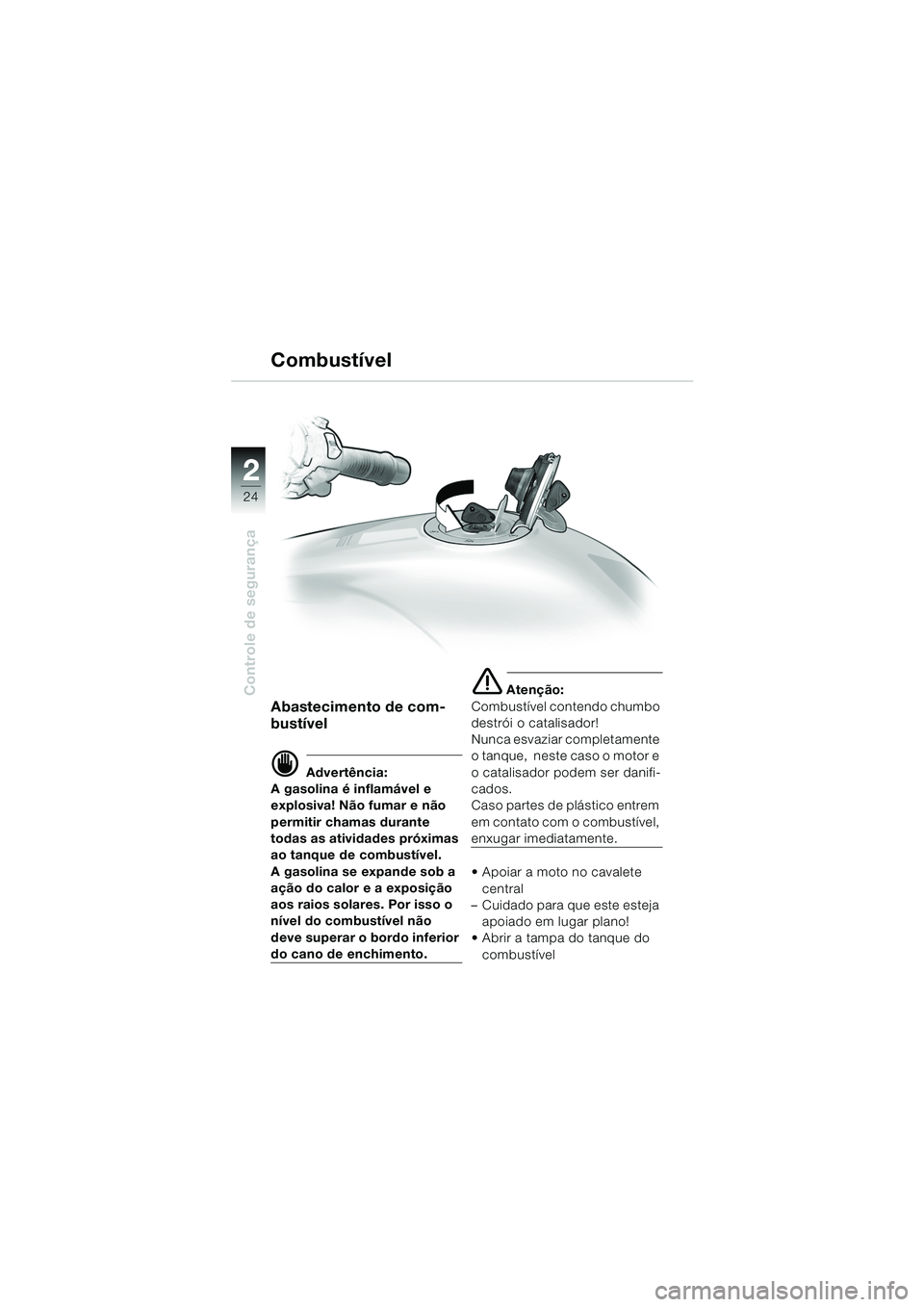

Combustível
Abastecimento de com-
bustível
d Advertência:
A gasolina é inflamável e
explosiva! Não fumar e não
permitir chamas durante
todas as atividades próximas
ao tanque de combustível.
A gasolina se expande sob a
ação do calor e a exposição
aos raios solares. Por isso o
nível do combustível não
deve superar o bordo inferior
do cano de enchimento.
e Atenção:
Combustível contendo chumbo
destrói o catalisador!
Nunca esvaziar completamente
o tanque, neste caso o motor e
o catalisador podem ser danifi-
cados.
Caso partes de plástico entrem
em contato com o combustível,
enxugar imediatamente.
 Apoiar a moto no cavalete central
– Cuidado para que este esteja
apoiado em lugar plano!
 Abrir a tampa do tanque do
combustível
10rsbkp2.book Seite 24 Montag, 13. Januar 2003 1:53 13

2
25
2

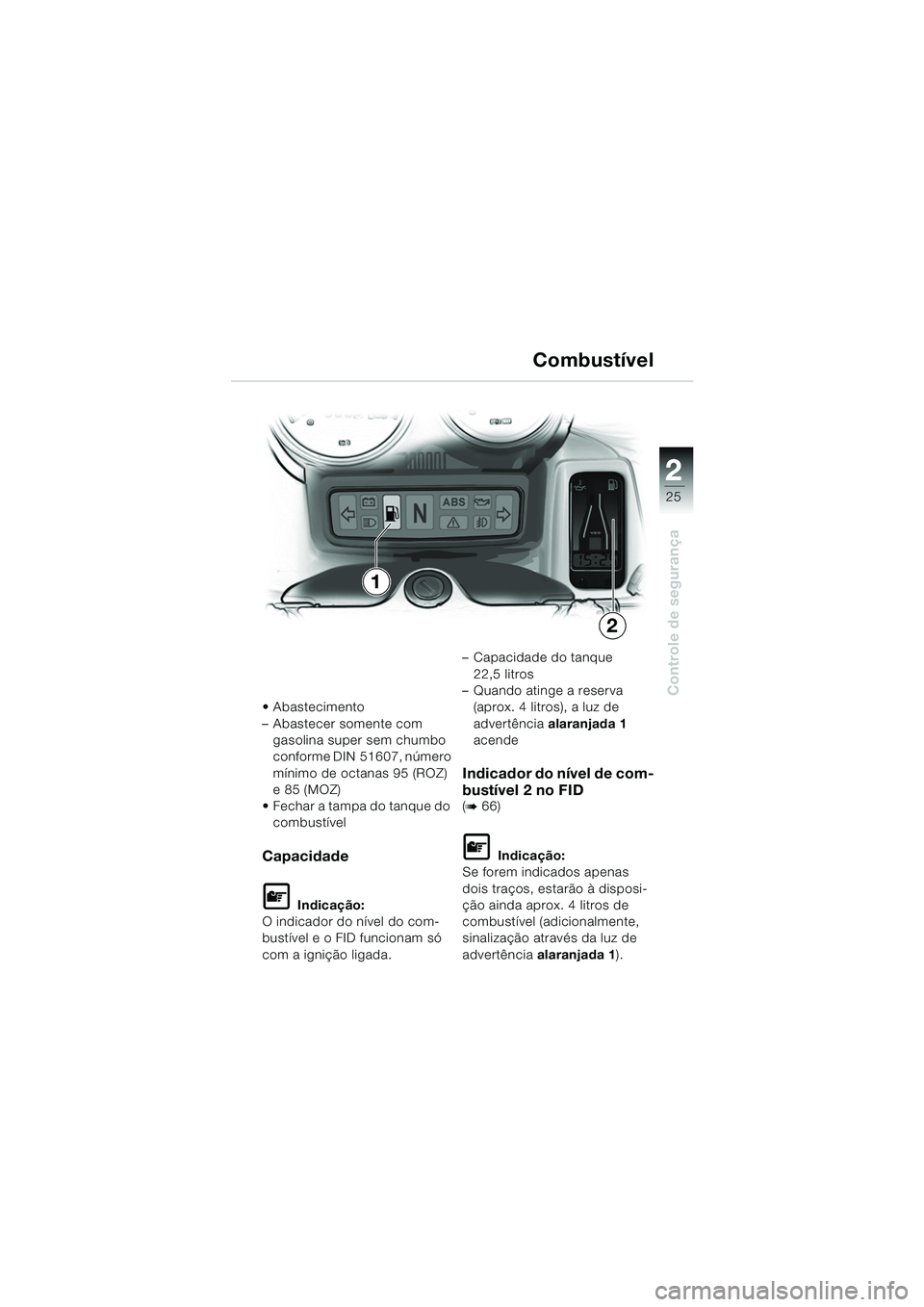

Controle de segurançaAbastecimento
– Abastecer somente com gasolina super sem chumbo
conforme DIN 51607, número
mínimo de octanas 95 (ROZ)
e 85 (MOZ)
 Fechar a tampa do tanque do combustível
Capacidade
L Indicação:
O indicador do nível do com-
bustível e o FID funcionam só
com a ignição ligada. – Capacidade do tanque
22,5 litros
– Quando atinge a reserva (aprox. 4 litros), a luz de
advertência alaranjada 1
acende
Indicador do nível de com-
bustível 2 no FID
(b 66)
L Indicação:
Se forem indicados apenas
dois traços, estarão à disposi-
ção ainda aprox. 4 litros de
combustível (adicionalmente,
sinalização através da luz de
advertência alaranjada 1).
Combustível
1
2
10rsbkp2.book Seite 25 Montag, 13. Januar 2003 1:53 13

22
26

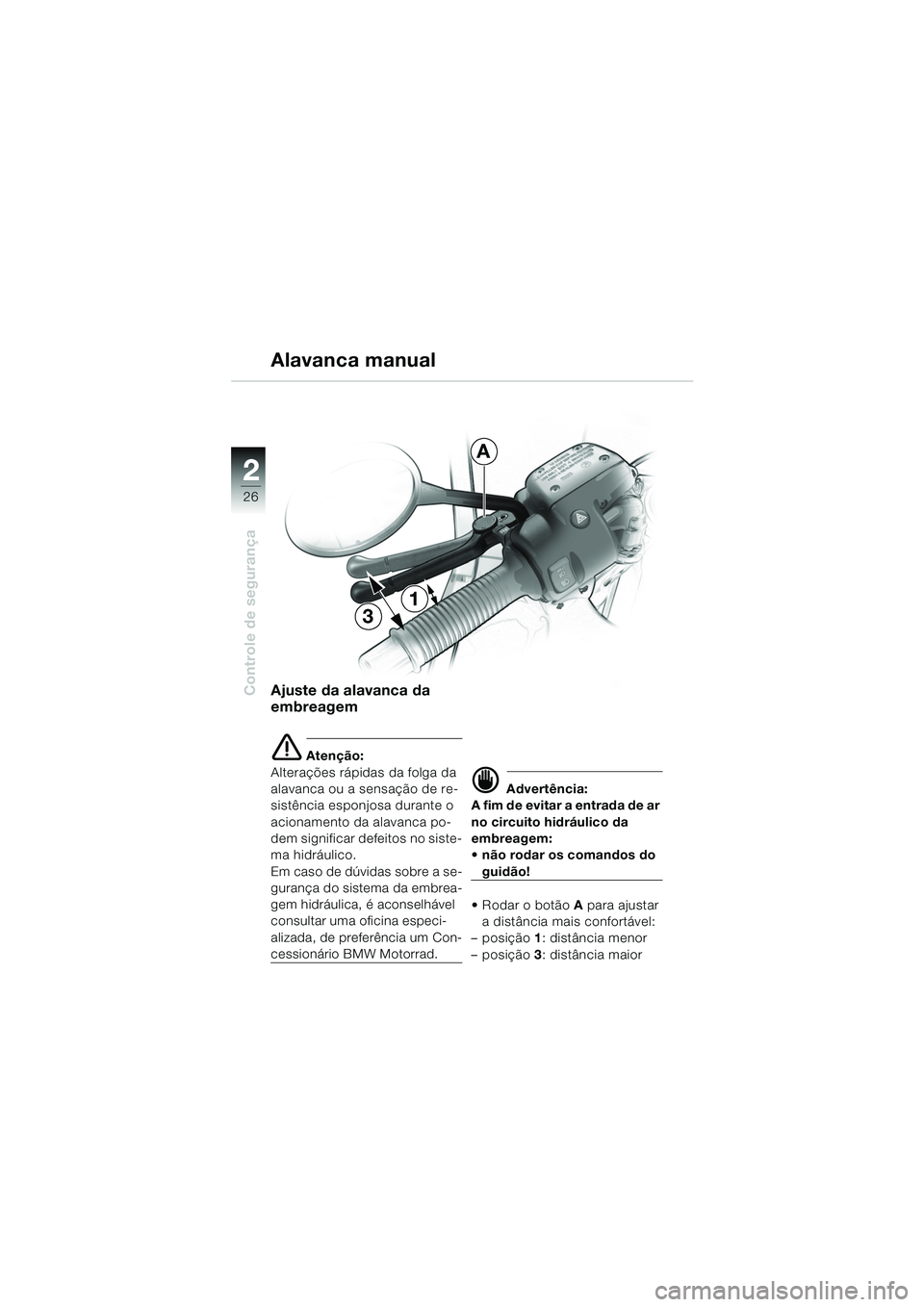

Controle de segurançaAjuste da alavanca da
embreagem
e Atenção:
Alterações rápidas da folga da
alavanca ou a sensação de re-
sistência esponjosa durante o
acionamento da alavanca po-
dem significar defeitos no siste-
ma hidráulico.
Em caso de dúvidas sobre a se-
gurança do sistema da embrea-
gem hidráulica, é aconselhável
consultar uma oficina especi-
alizada, de preferência um Con-
cessionário BMW Motorrad.
d Advertência:
A fim de evitar a entrada de ar
no circuito hidráulico da
embreagem:
 não rodar os comandos do
guidão!
 Rodar o botão A para ajustar
a distância mais confortável:
–posição 1: distância menor
–posição 3: distância maior
3
1
Alavanca manual
A
10rsbkp2.book Seite 26 Montag, 13. Januar 2003 1:53 13

2
27
2
Controle de segurança
1
4
A

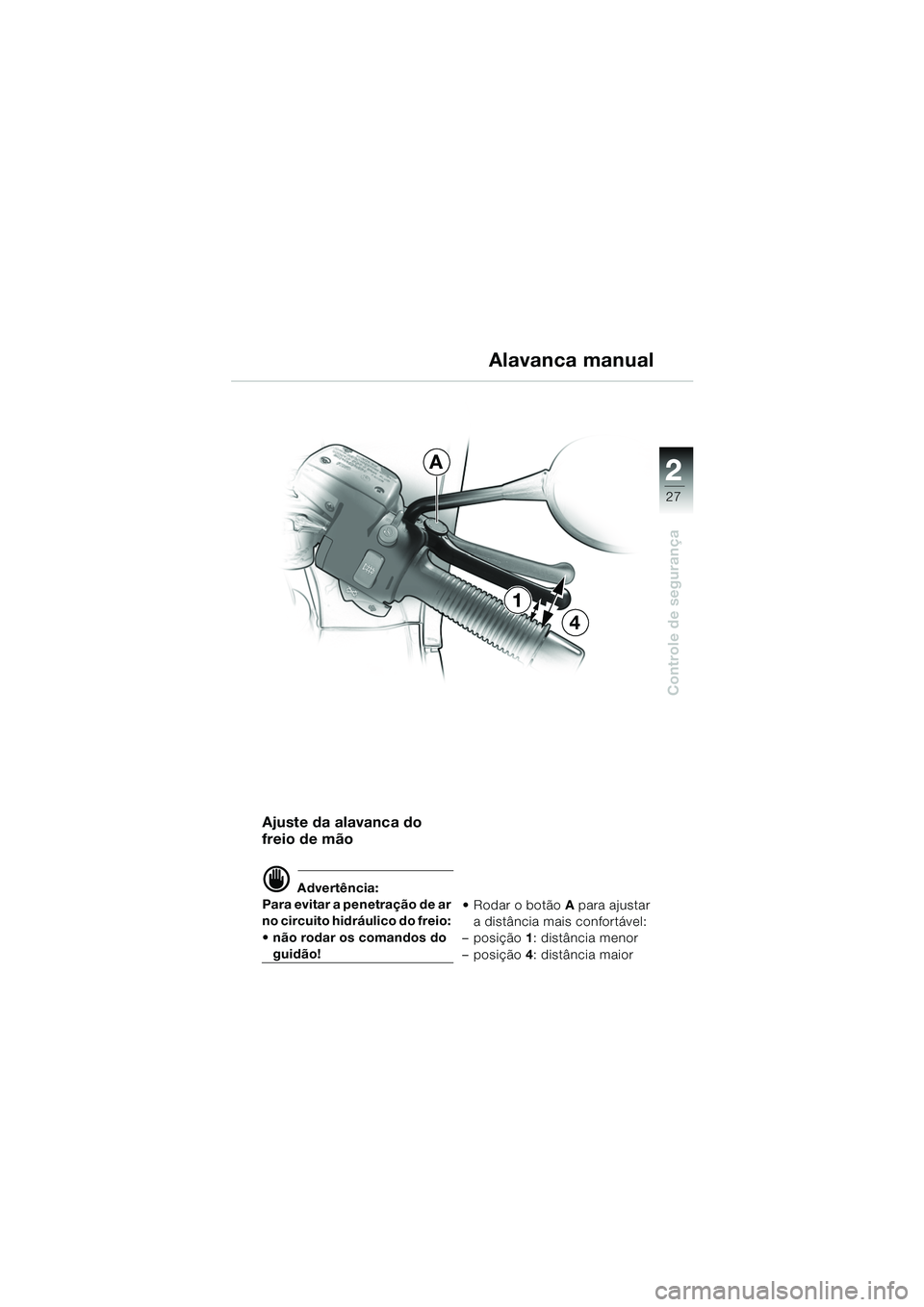

Ajuste da alavanca do
freio de mão
d Advertência:
Para evitar a penetração de ar
no circuito hidráulico do freio:
 não rodar os comandos do
guidão!  Rodar o botão
A para ajustar
a distância mais confortável:
– posição 1: distância menor
– posição 4: distância maior
Alavanca manual
10rsbkp2.book Seite 27 Montag, 13. Januar 2003 1:53 13

22
28
Controle de segurança
Sistema dos freios - Informações gerais
Serviços no sistema dos
freios
d Advertência:
Para garantir a segurança do
sistema dos freios, todos os
serviços no sistema devem
ser feitos em uma oficina es-
pecializada, de preferência
em um Concessionário BMW
Motorrad!
Controle do sistema dos
freios
d Advertência:
Variações repentinas da folga
ou uma resistência elástica
na alavanca do freio são cau-
sadas por anomalias no siste-
ma dos freios.
Portanto, antes de cada via-
gem, verificar a pressão da
alavanca manual e do pedal
do freio e o funcionamento do
sistema dos freios!
Não viajar se existem dúvidas
sobre o funcionamento do
sistema dos freios!
Dirigir-se o mais rápido pos-
sível a uma oficina especi-
alizada, de preferência a um
Concessionário BMW Motor-
rad.
10rsbkp2.book Seite 28 Montag, 13. Januar 2003 1:53 13

2
29
2
Controle de segurança
Sistema dos freios - Informações gerais
Controle das pastilhas dos
freios
d Advertência:
Antes que as pastilhas do
freio atinjam a espessura mí-
nima, convém substituí-las
em uma oficina especializa-
da, de preferência em um
Concessionário BMW Motor-
rad! O desgaste das pastilhas dos
freios depende do estilo de diri-
gir pessoal.
A fim de garantir a segurança
operacional do sistema de
freios: não descer abaixo da
espessura mínima prescrita
para a pastilha (
b Instruções
para a manutenção, capítulo 2)!
10rsbkp2.book Seite 29 Montag, 13. Januar 2003 1:53 13

22
30
Controle de segurança
Sistema dos freios - sem BMW Integral ABS
Controle do nível do fluido
dos freios
O nível do fluido dos freios cai
no reservatório em virtude do
desgaste normal das pastilhas
dos freios.
d Advertência:
Se o fluido dos freios nos re-
servatórios de compensação
do freio dianteiro e traseiro
cai abaixo da marca MIN indi-
cada, (
b 31, 32) é necessário
controlar o sistema dos freios
em uma oficina especializa-
da, de preferência em um
Concessionário BMW Motor-
rad!
Troca do fluido dos freios
d Advertência:
O fluido dos freios está
exposto a elevadas solicita-
ções térmicas e absorve umi-
dade do ar do ambiente.
Portanto, é necessário man-
dar trocar regularmente o
fluido dos freios
(
b Instruções para a manu-
tenção, capítulo 1) em uma
oficina especializada, de pre-
ferência em um Concessioná-
rio BMW Motorrad.
10rsbkp2.book Seite 30 Montag, 13. Januar 2003 1:53 13
