2002 BMW MOTORRAD K 1200 LT Manual do condutor (in Portuguese)

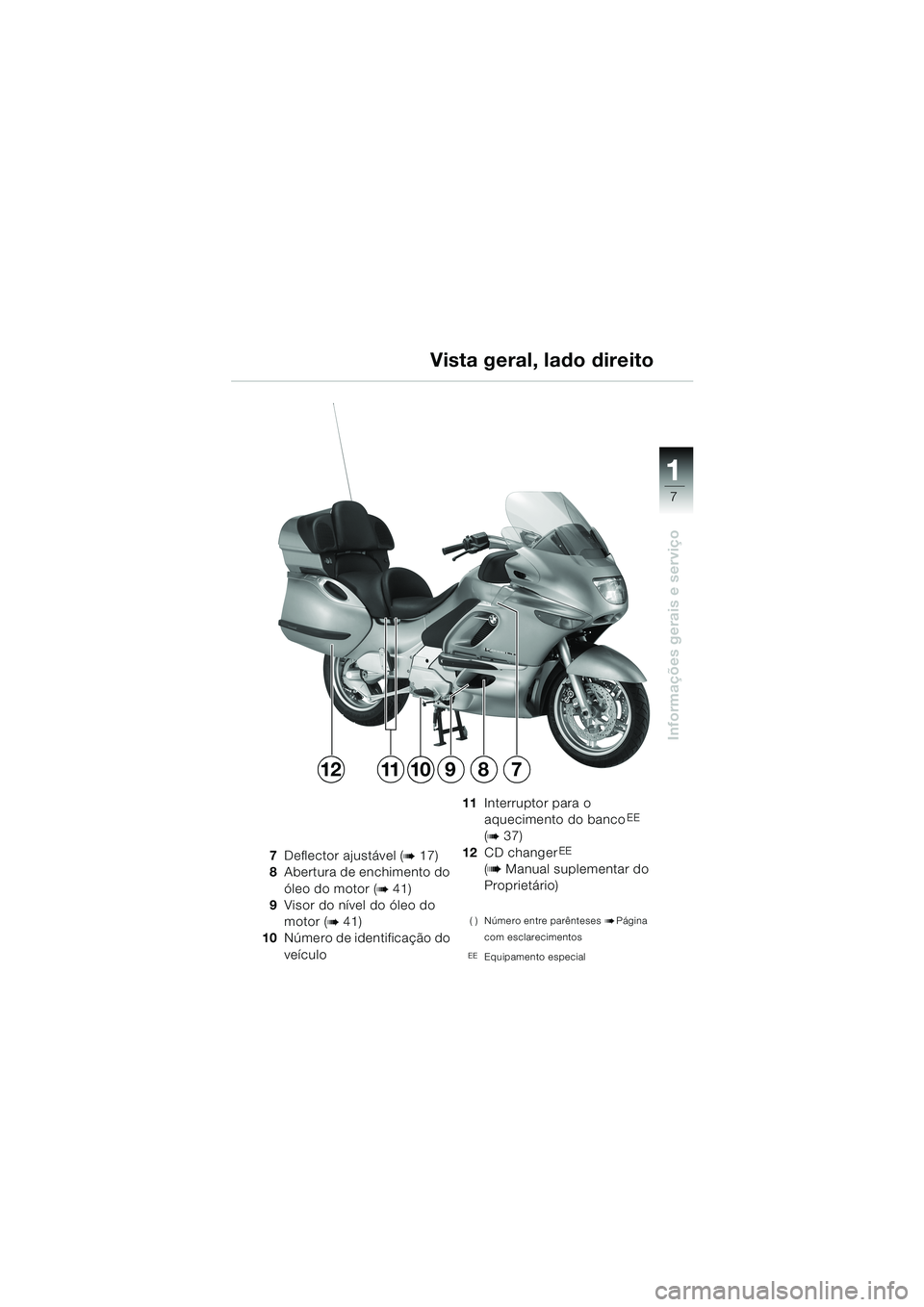

7
Informações gerais e serviço
1
Vista geral, lado direito
7Deflector ajustável (b 17)
8Abertura de enchimento do
óleo do motor (
b 41)
9Visor do nível do óleo do
motor (
b 41)
10Número de identificação do
veículo11Interruptor para o
aquecimento do banco
EE
(
b 37)
12CD changerEE
(
b Manual suplementar do
Proprietário)
( ) Número entre parênteses bPágina
com esclarecimentos
EEEquipamento especial
789121110
10LTbkp4.bk Seite 7 Montag, 26. August 2002 1:30 13

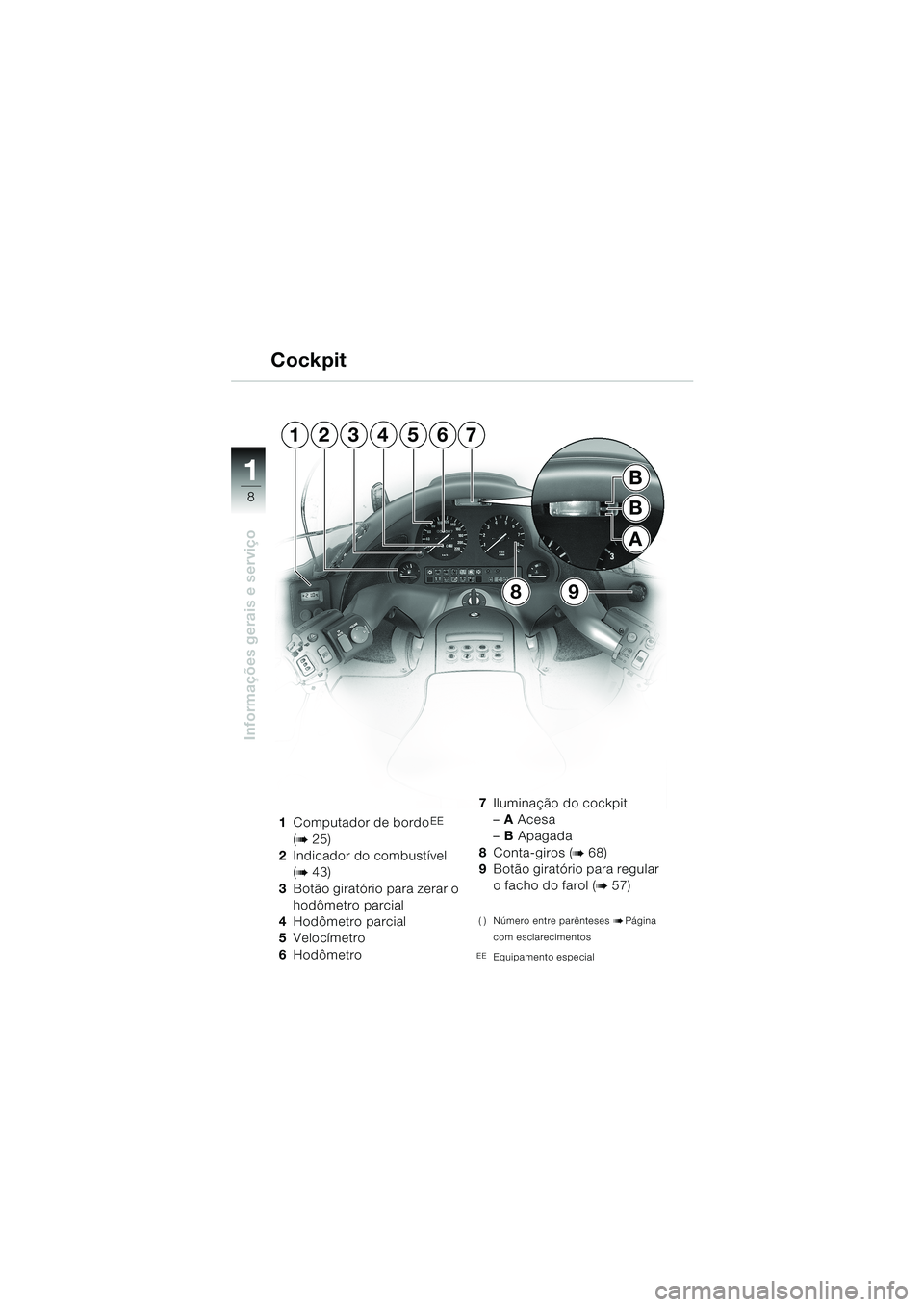

8
Informações gerais e serviço
1
Cockpit
1Computador de bordoEE
(
b 25)
2Indicador do combustível
(
b 43)
3Botão giratório para zerar o
hodômetro parcial
4Hodômetro parcial
5Velocímetro
6Hodômetro7Iluminação do cockpit
–A Acesa
–B Apagada
8Conta-giros (
b 68)
9Botão giratório para regular
o facho do farol (
b 57)
( ) Número entre parênteses bPágina
com esclarecimentos
EEEquipamento especial
9
B
B
A
8
1234567
10LTbkp4.bk Seite 8 Montag, 26. August 2002 1:30 13

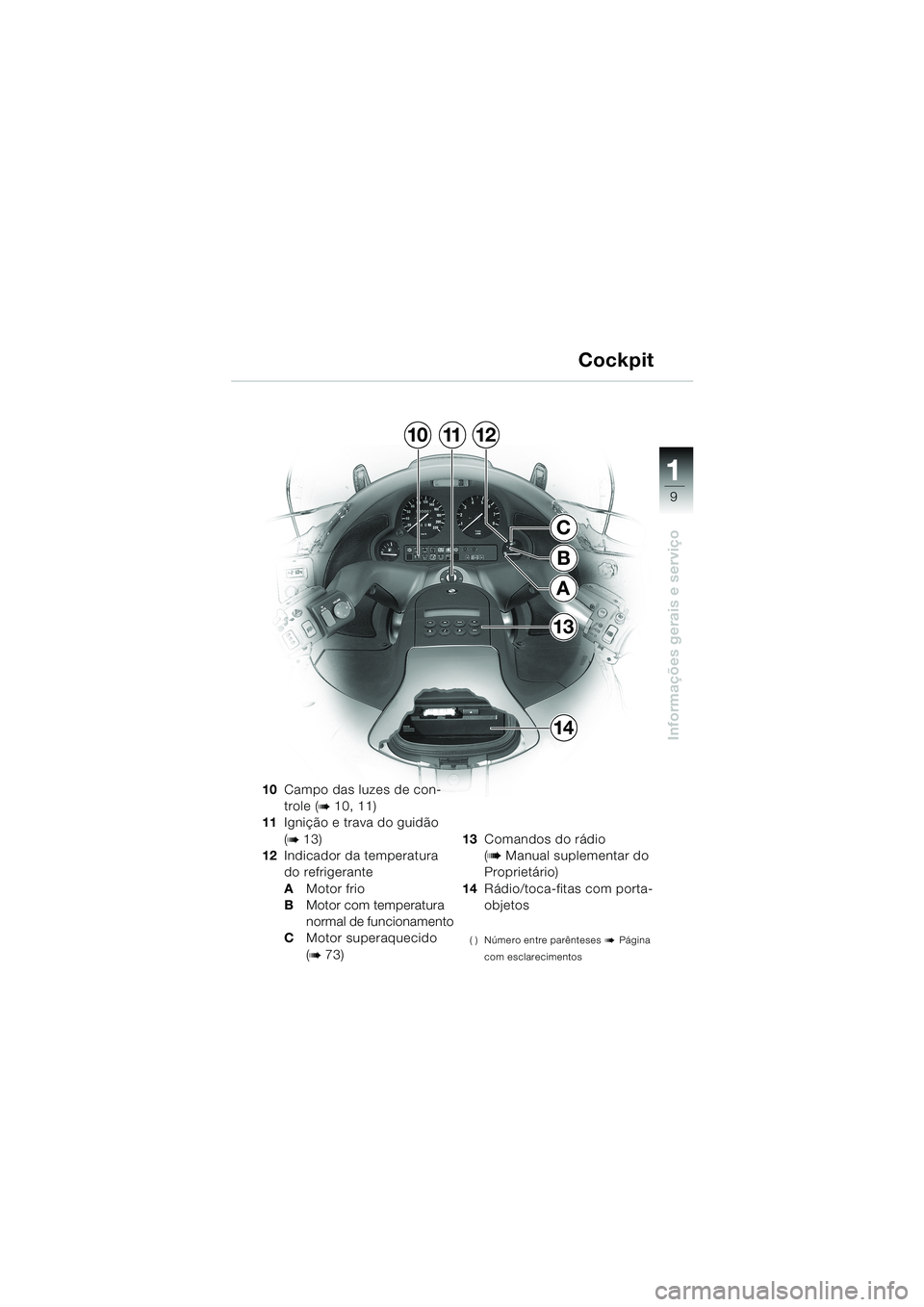

9
Informações gerais e serviço
1
Cockpit
10Campo das luzes de con-
trole (
b 10, 11)
11Ignição e trava do guidão
(
b 13)
12Indicador da temperatura
do refrigerante
AMotor frio
BMotor com temperatura
normal de funcionamento
CMotor superaquecido
(
b 73)13Comandos do rádio
(
b Manual suplementar do
Proprietário)
14Rádio/toca-fitas com porta-
objetos
( ) Número entre parênteses b Página
com esclarecimentos
13
14
1011
C
A
B
12
10LTbkp4.bk Seite 9 Montag, 26. August 2002 1:30 13

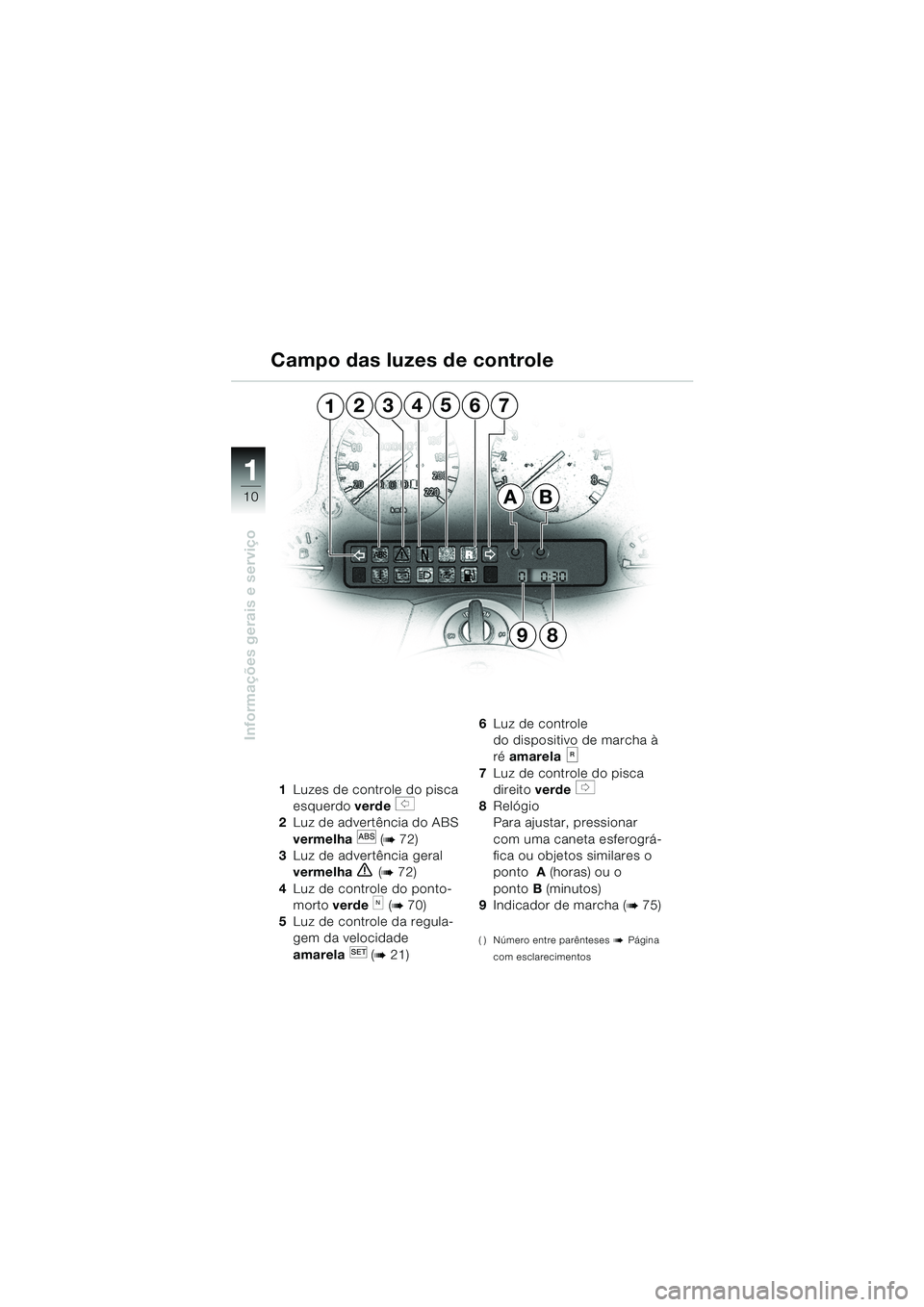

10
Informações gerais e serviço
1
45762
BA
98
13
1Luzes de controle do pisca
esquerdo verde
s
2Luz de advertência do ABS
vermelha
l (b 72)
3Luz de advertência geral
vermelha
e (b 72)
4Luz de controle do ponto-
morto verde
k (b 70)
5Luz de controle da regula-
gem da velocidade
amarela (
b 21)6Luz de controle
do dispositivo de marcha à
ré amarela
7Luz de controle do pisca
direito verde
t
8Relógio
Para ajustar, pressionar
com uma caneta esferográ-
fica ou objetos similares o
ponto A(horas) ou o
pontoB (minutos)
9Indicador de marcha (
b 75)
( ) Número entre parênteses b Página
com esclarecimentos
Campo das luzes de controle
10LTbkp4.bk Seite 10 Montag, 26. August 2002 1:30 13

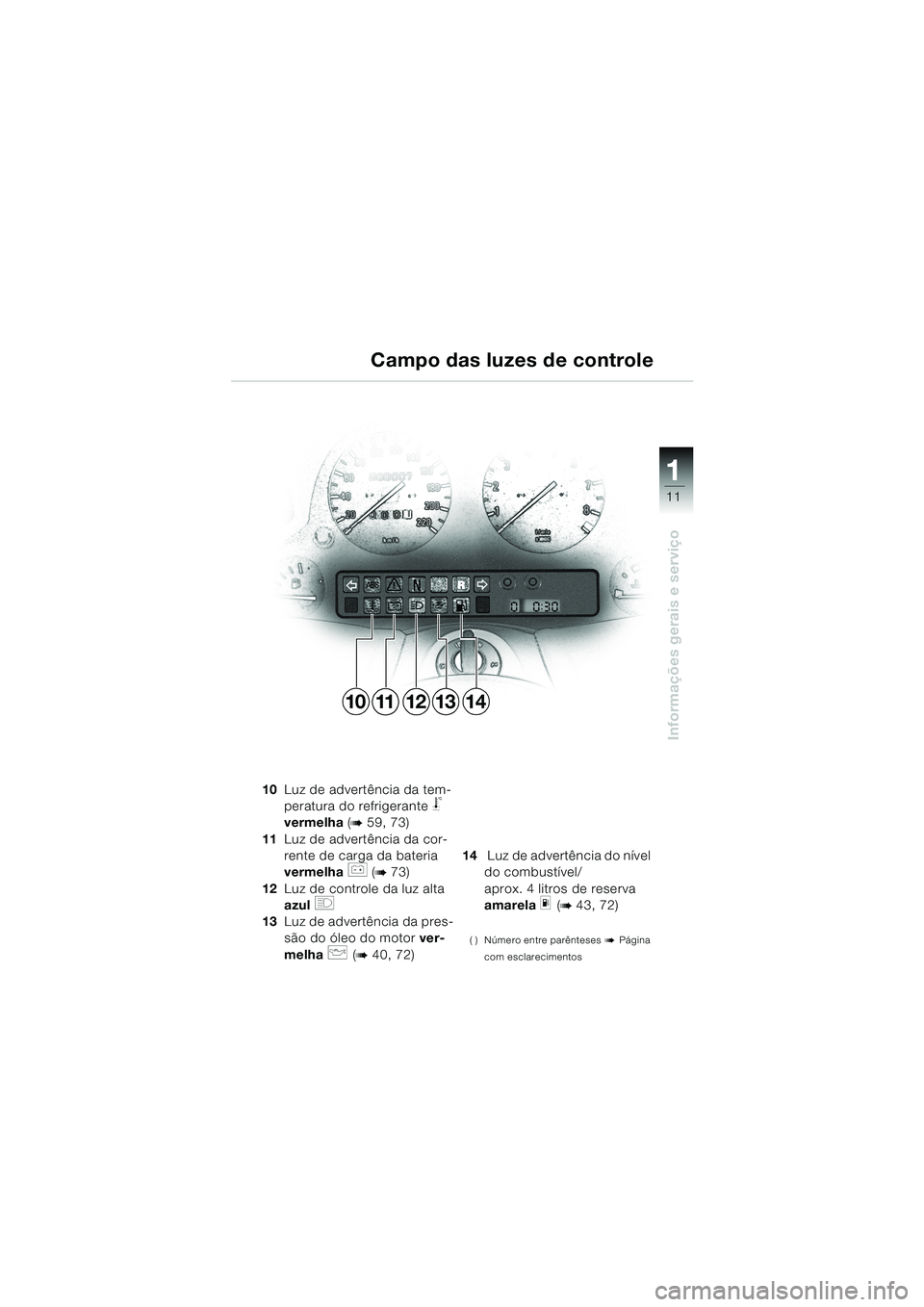

11
Informações gerais e serviço
1
Campo das luzes de controle
10Luz de advertência da tem-
peratura do refrigerante
j
vermelha (
b 59, 73)
11Luz de advertência da cor-
rente de carga da bateria
vermelha
r (b 73)
12Luz de controle da luz alta
azul
q
13 Luz de advertência da pres-
são do óleo do motor ver-
melha
p (b 40, 72)14 Luz de advertência do nível
do combustível/
aprox. 4 litros de reserva
amarela
m (b 43, 72)
( ) Número entre parênteses b Página
com esclarecimentos
1011121314
10LTbkp4.bk Seite 11 Montag, 26. August 2002 1:30 13

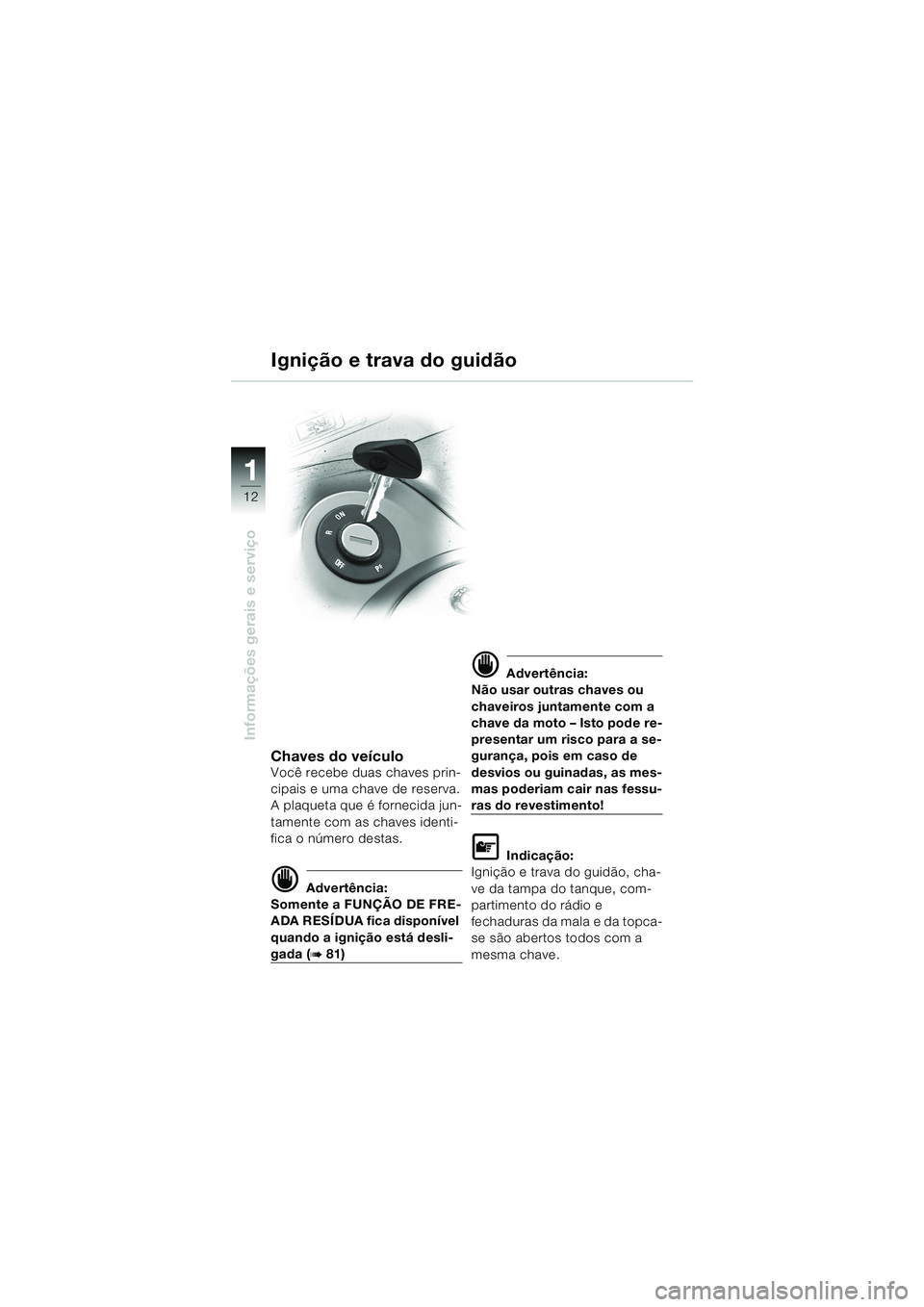

12
Informações gerais e serviço
1
Ignição e trava do guidão
Chaves do veículoVocê recebe duas chaves prin-
cipais e uma chave de reserva.
A plaqueta que é fornecida jun-
tamente com as chaves identi-
fica o número destas.
d Advertência:
Somente a FUNÇÃO DE FRE-
ADA RESÍDUA fica disponível
quando a ignição está desli-
gada (b 81)
d Advertência:
Não usar outras chaves ou
chaveiros juntamente com a
chave da moto – Isto pode re-
presentar um risco para a se-
gurança, pois em caso de
desvios ou guinadas, as mes-
mas poderiam cair nas fessu-
ras do revestimento!
L Indicação:
Ignição e trava do guidão, cha-
ve da tampa do tanque, com-
partimento do rádio e
fechaduras da mala e da topca-
se são abertos todos com a
mesma chave.
10LTbkp4.bk Seite 12 Montag, 26. August 2002 1:30 13

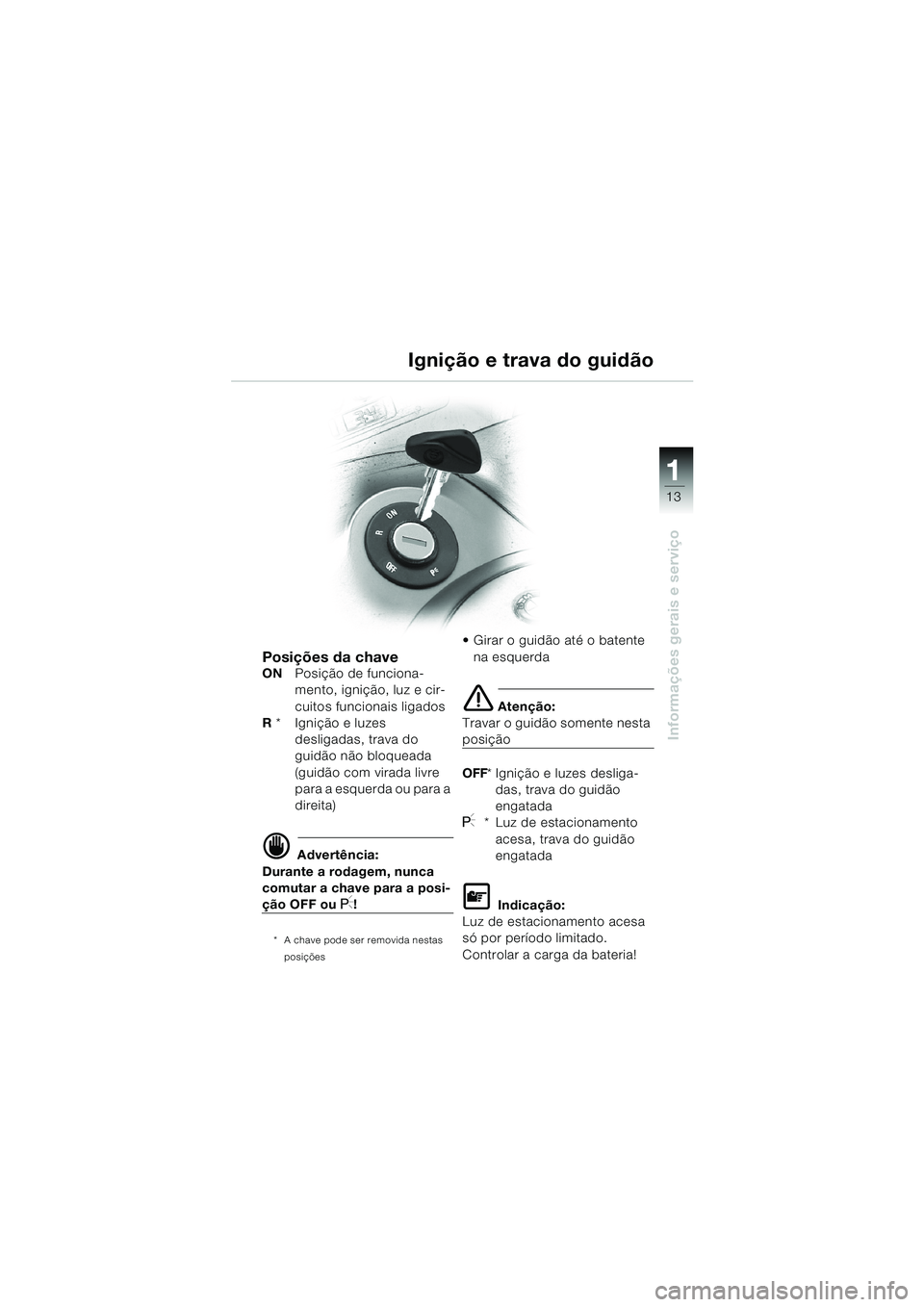

13
Informações gerais e serviço
1
Ignição e trava do guidão
Posições da chave
ONPosição de funciona-
mento, ignição, luz e cir-
cuitos funcionais ligados
R * Ignição e luzes
desligadas, trava do
guidão não bloqueada
(guidão com virada livre
para a esquerda ou para a
direita)
d Advertência:
Durante a rodagem, nunca
comutar a chave para a posi-
ção OFF ou I!
* A chave pode ser removida nestas
posições
Girar o guidão até o batente
na esquerda
e Atenção:
Travar o guidão somente nesta
posição
OFF*Ignição e luzes desliga-
das, trava do guidão
engatada
I* Luz de estacionamento
acesa, trava do guidão
engatada
L Indicação:
Luz de estacionamento acesa
só por período limitado.
Controlar a carga da bateria!
10LTbkp4.bk Seite 13 Montag, 26. August 2002 1:30 13

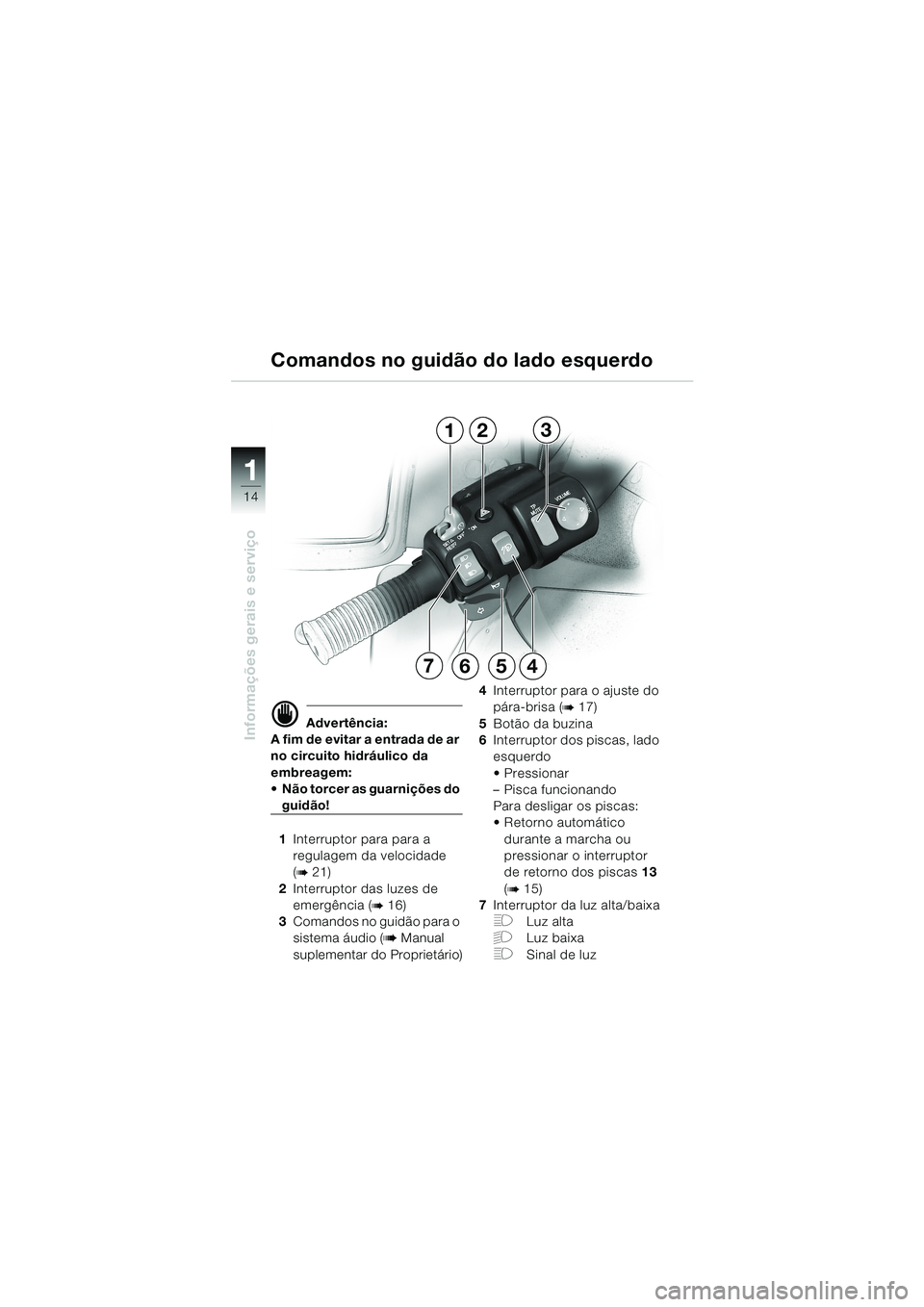

14
Informações gerais e serviço
1
Comandos no guidão do lado esquerdo
d Advertência:
A fim de evitar a entrada de ar
no circuito hidráulico da
embreagem:
Não torcer as guarnições do
guidão!
1Interruptor para para a
regulagem da velocidade
(
b 21)
2Interruptor das luzes de
emergência (
b 16)
3Comandos no guidão para o
sistema áudio (
b Manual
suplementar do Proprietário)4Interruptor para o ajuste do
pára-brisa (
b 17)
5Botão da buzina
6Interruptor dos piscas, lado
esquerdo
Pressionar
–Pisca funcionando
Para desligar os piscas:
Retorno automático
durante a marcha ou
pressionar o interruptor
de retorno dos piscas 13
(
b 15)
7Interruptor da luz alta/baixa
FLuz alta
GLuz baixa
FSinal de luz
123
5467
10LTbkp4.bk Seite 14 Montag, 26. August 2002 1:30 13
