2002 BMW MOTORRAD K 1200 LT Manual do condutor (in Portuguese)

1

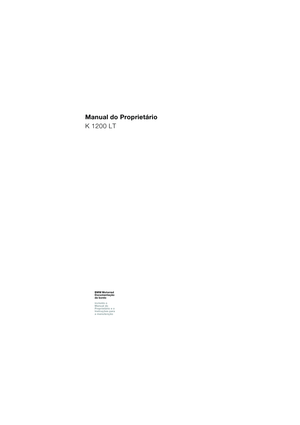

BA_Titel_Blank.fm Seite 93 Dienstag, 6. August 2002 3:25 15 Ma
nual do Proprietário
K
1200 LT
BMW Motorrad Documentação
de bordo
incluido o
Manual do
Proprietário e o
Instruções para
a manutenção

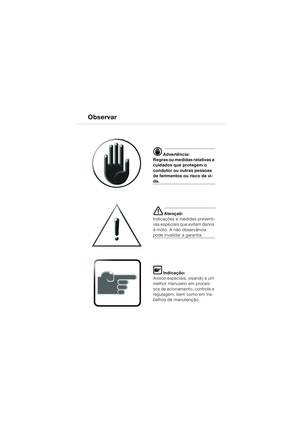

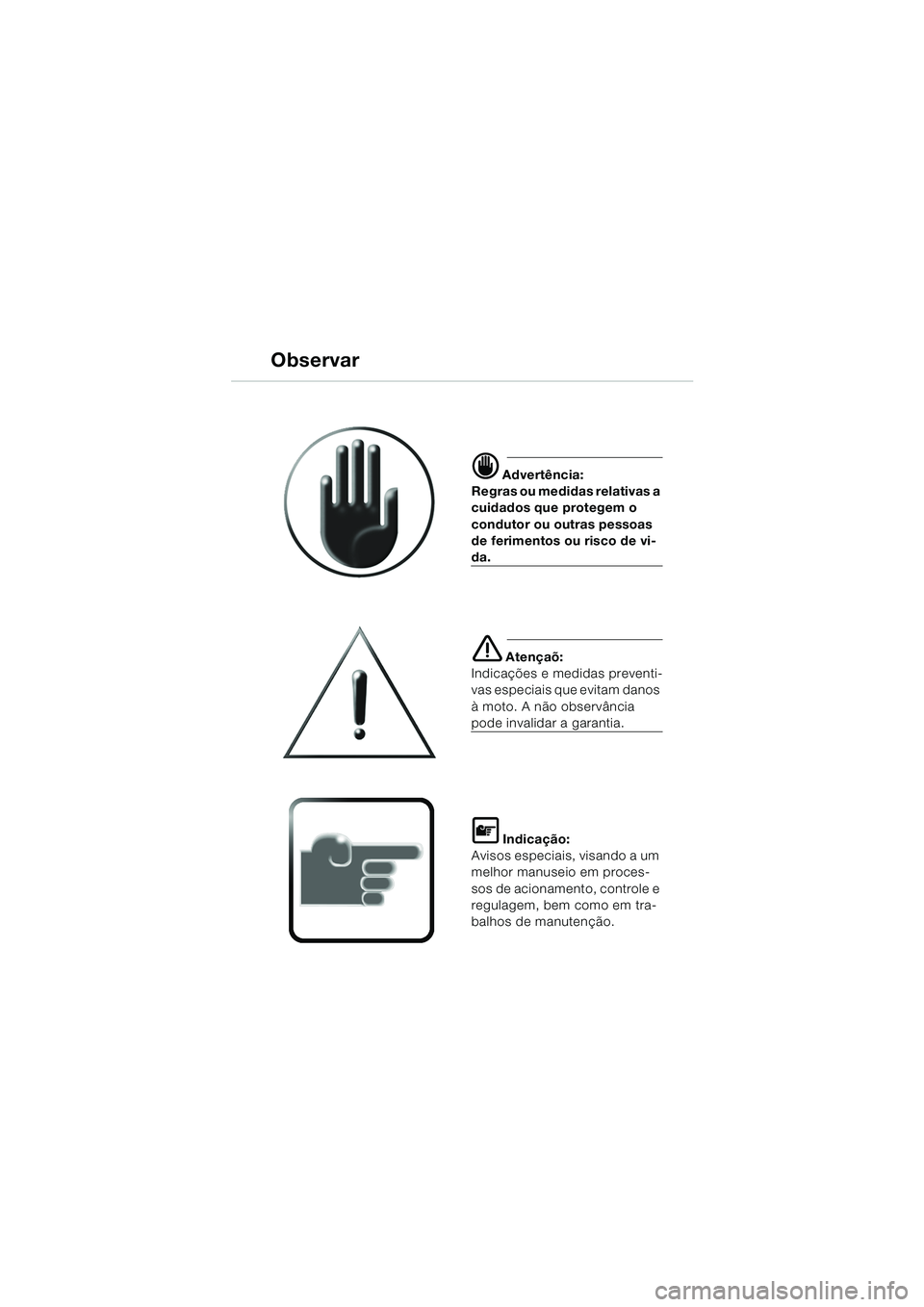

Observar
d Advertência:
Regras ou medidas relativas a
cuidados que protegem o
condutor ou outras pessoas
de ferimentos ou risco de vi-
da.
e Atençaõ:
Indicações e medidas preventi-
vas especiais que evitam danos
à moto. A não observância
pode invalidar a garantia.
L Indicação:
Avisos especiais, visando a um
melhor manuseio em proces-
sos de acionamento, controle e
regulagem, bem como em tra-
balhos de manutenção.
10LTbkp4.bk Seite 102 Montag, 26. August 2002 1:30 13

1
Introdução
i

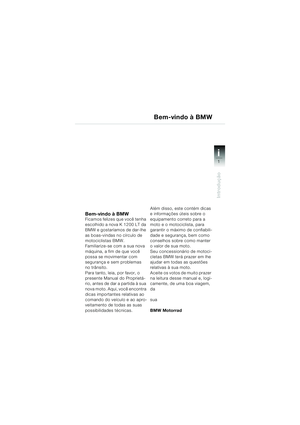

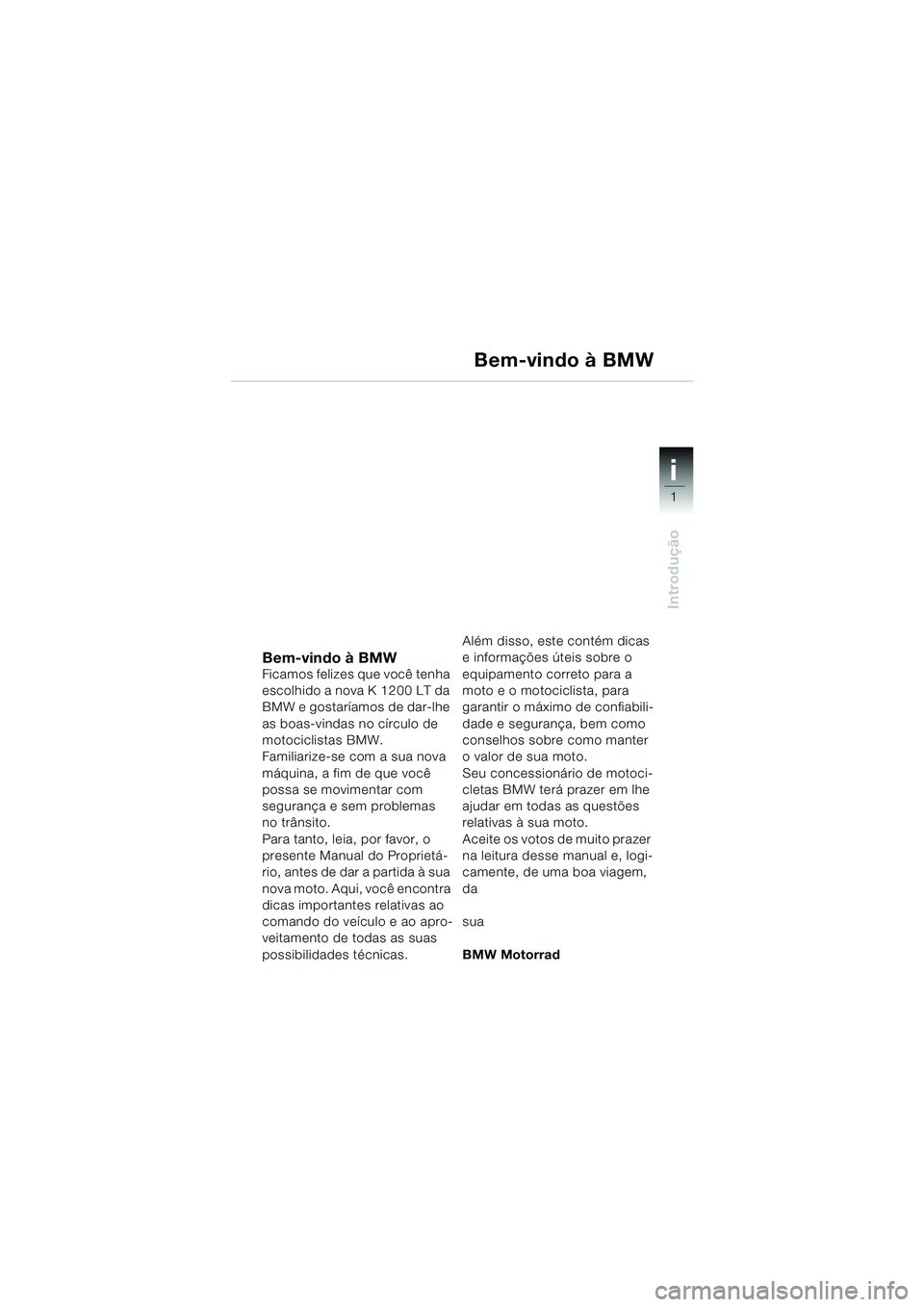

Bem-vindo à BMWFicamos felizes que você tenha
escolhido a nova K 1200 LT da
BMW e gostaríamos de dar-lhe
as boas-vindas no círculo de
motociclistas BMW.
Familiarize-se com a sua nova
máquina, a fim de que você
possa se movimentar com
segurança e sem problemas
no trânsito.
Para tanto, leia, por favor, o
presente Manual do Proprietá-
rio, antes de dar a partida à sua
nova moto. Aqui, você encontra
dicas importantes relativas ao
comando do veículo e ao apro-
veitamento de todas as suas
possibilidades técnicas.Além disso, este contém dicas
e informações úteis sobre o
equipamento correto para a
moto e o motociclista, para
garantir o máximo de confiabili-
dade e segurança, bem como
conselhos sobre como manter
o valor de sua moto.
Seu concessionário de motoci-
cletas BMW terá prazer em lhe
ajudar em todas as questões
relativas à sua moto.
Aceite os votos de muito prazer
na leitura desse manual e, logi-
camente, de uma boa viagem,
da
sua
BMW Motorrad
Bem-vindo à BMW
10LTbkp4.bk Seite 1 Montag, 26. August 2002 1:30 13

2
Introdução
i

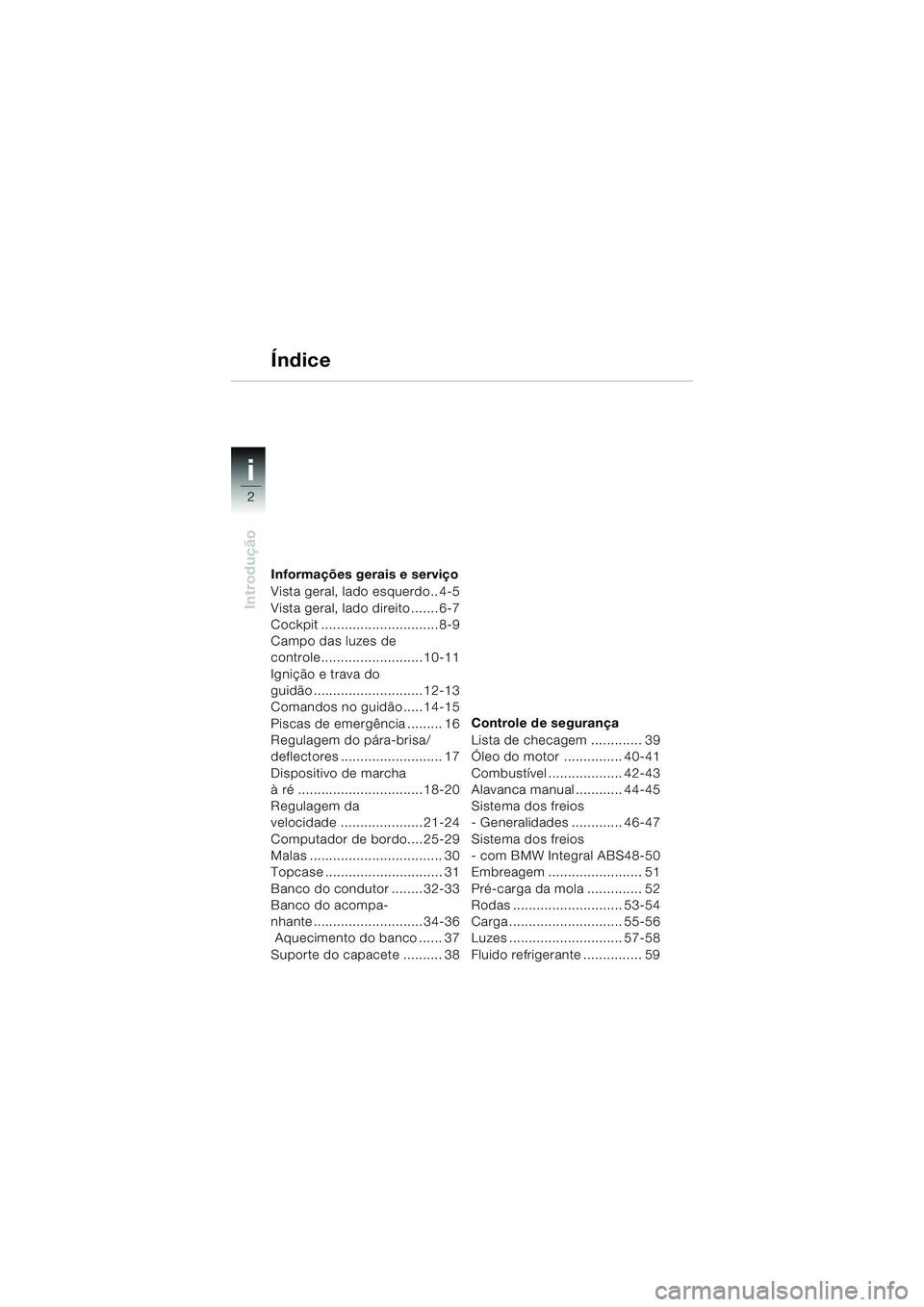

Informações gerais e serviço
Vista geral, lado esquerdo.. 4-5
Vista geral, lado direito ....... 6-7

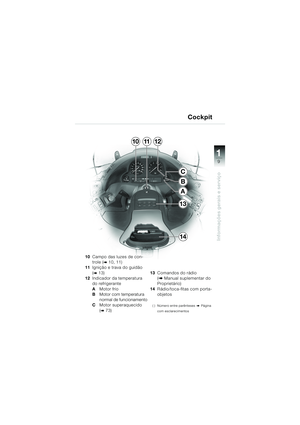

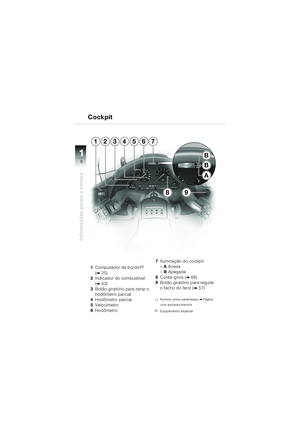

Cockpit .............................. 8-9

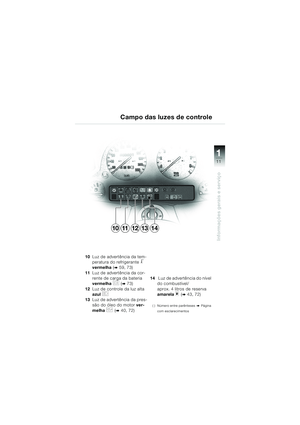

Campo das luzes de
controle.......................... 10-11

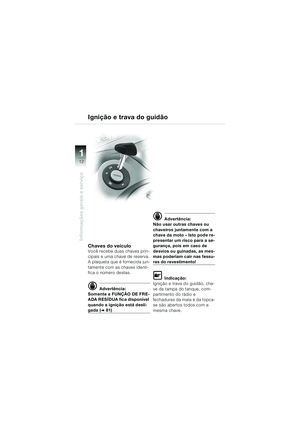

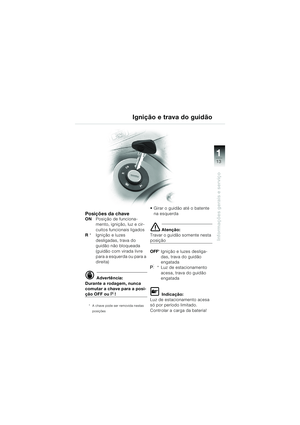

Ignição e trava do
guidão ............................ 12-13

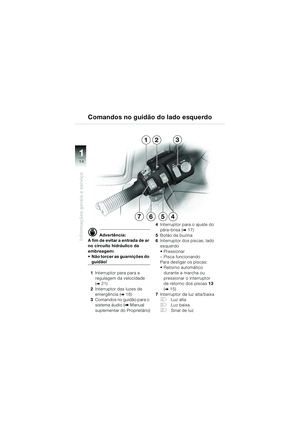

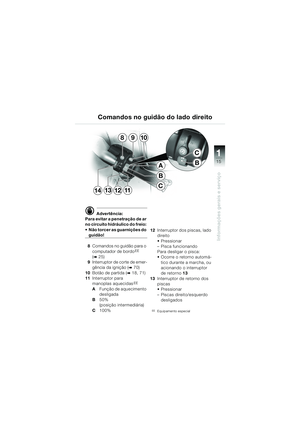

Comandos no guidão ..... 14-15

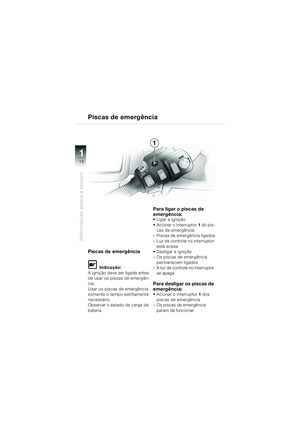

Piscas de emergência ......... 16

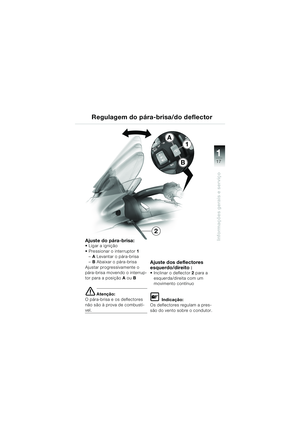

Regulagem do pára-brisa/
deflectores .......................... 17

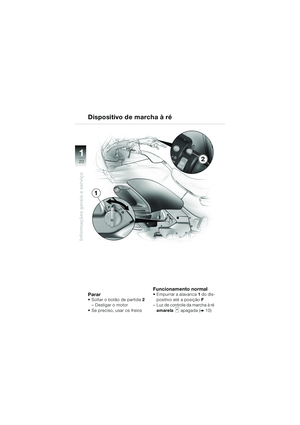

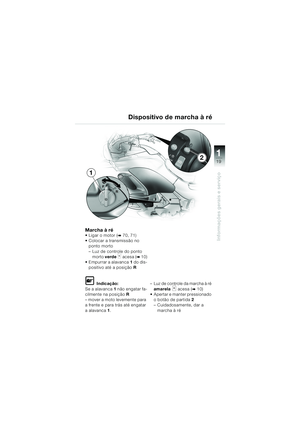

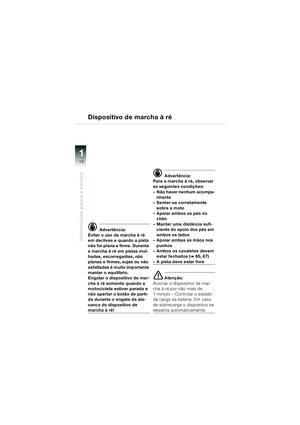

Dispositivo de marcha
à ré................................ 18-20

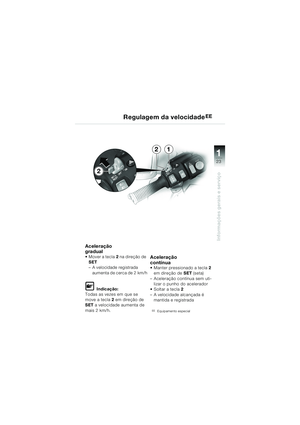

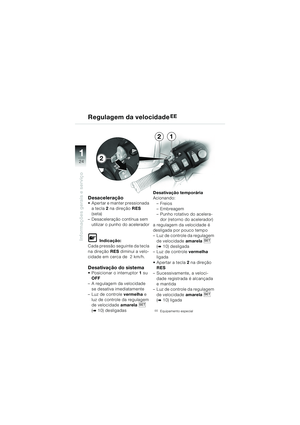

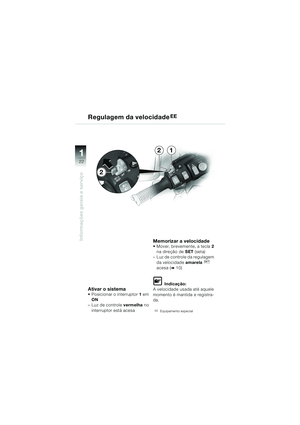

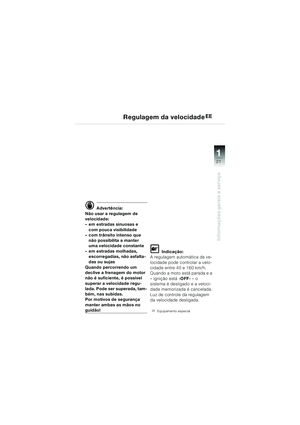

Regulagem da
velocidade ..................... 21-24

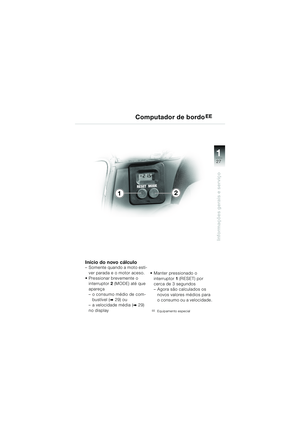

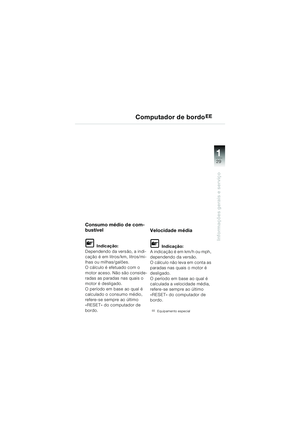

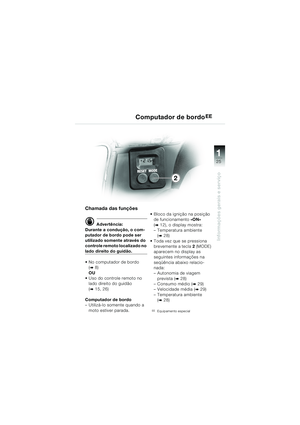

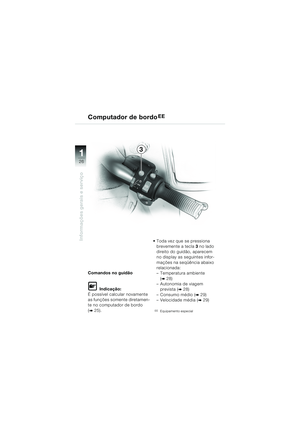

Computador de bordo.... 25-29

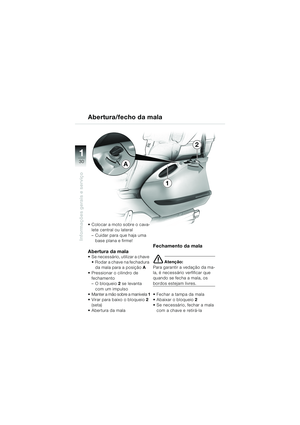

Malas .................................. 30
Topcase .............................. 31

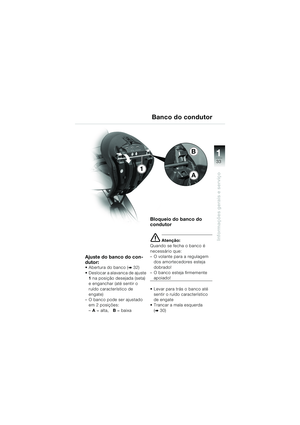

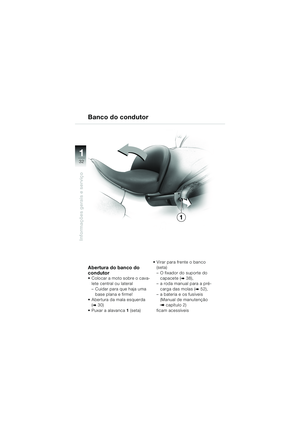

Banco do condutor ........ 32-33

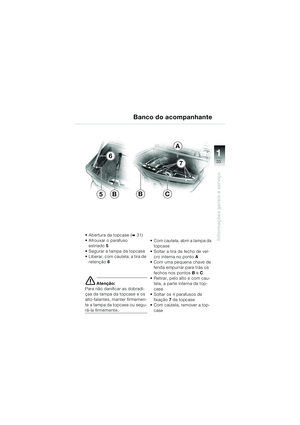

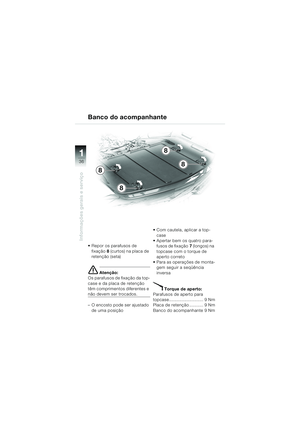

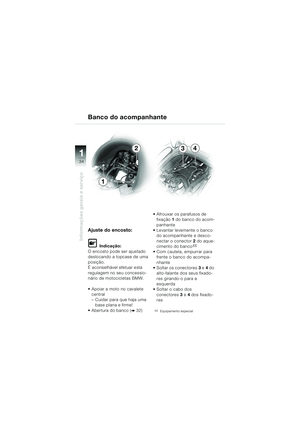

Banco do acompa-
nhante ............................ 34-36

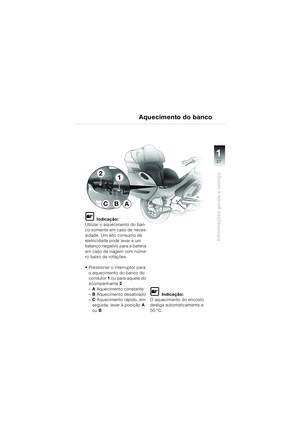

Aquecimento do banco ...... 37

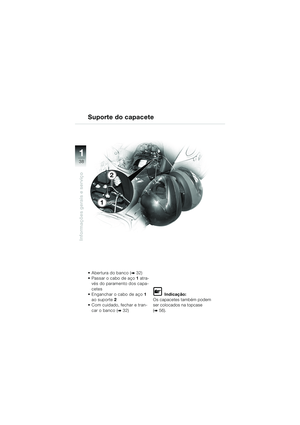

Suporte do capacete .......... 38Controle de segurança

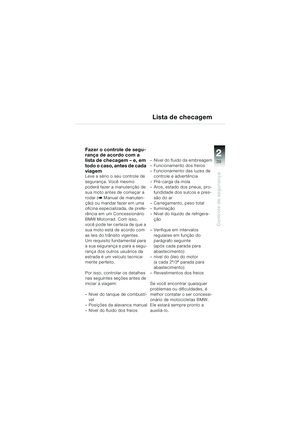

Lista de checagem ............. 39

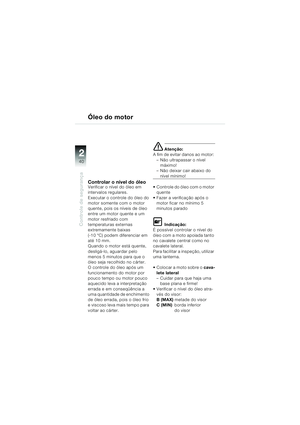

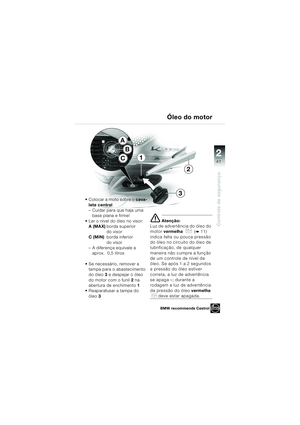

Óleo do motor ............... 40-41

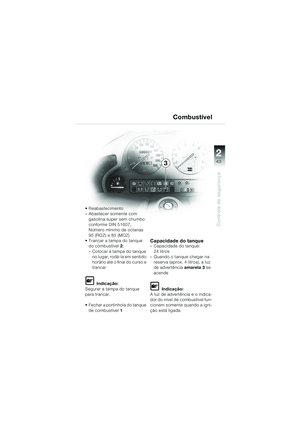

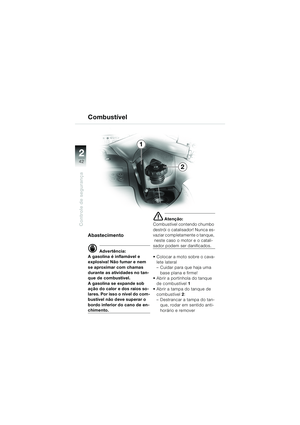

Combustível ................... 42-43

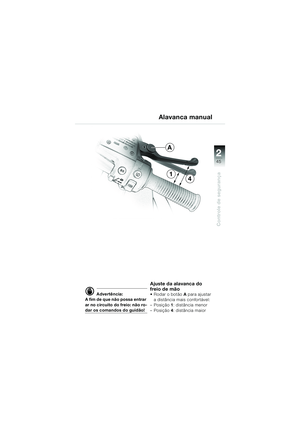

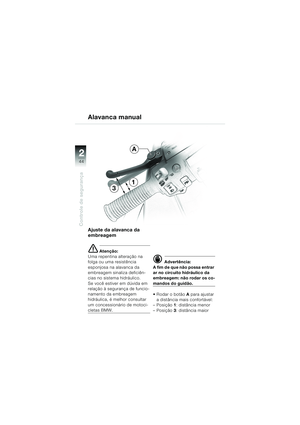

Alavanca manual ............ 44-45

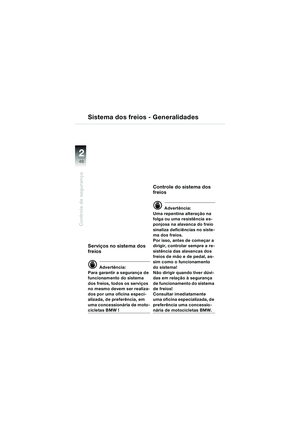

Sistema dos freios
- Generalidades ............. 46-47

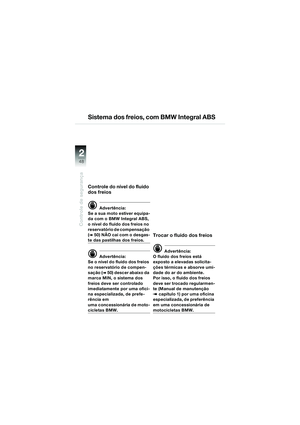

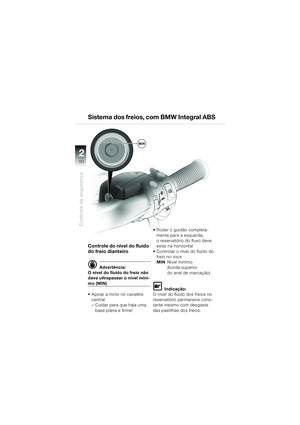

Sistema dos freios
- com BMW Integral ABS48-50

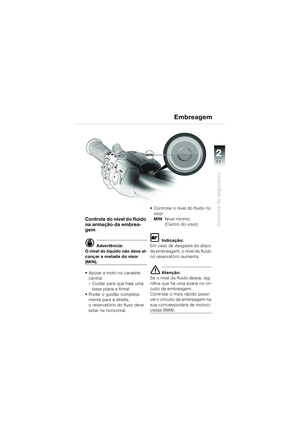

Embreagem ........................ 51

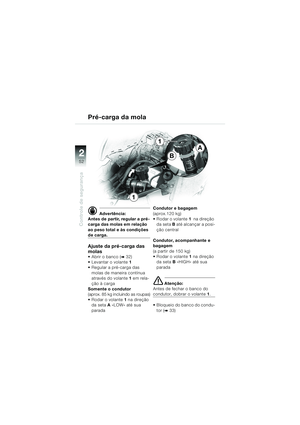

Pré-carga da mola .............. 52

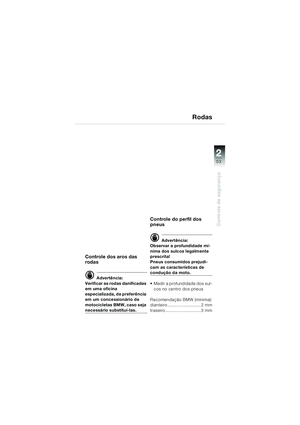

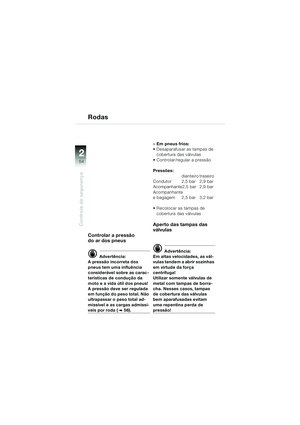

Rodas ............................ 53-54

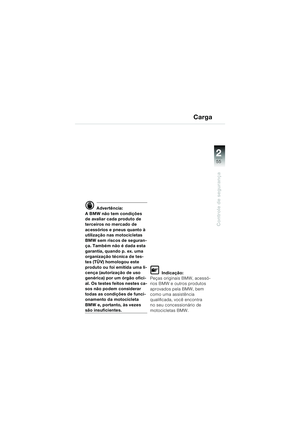

Carga ............................. 55-56

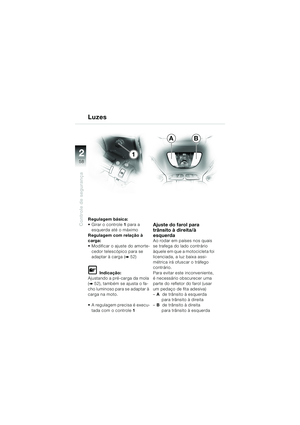

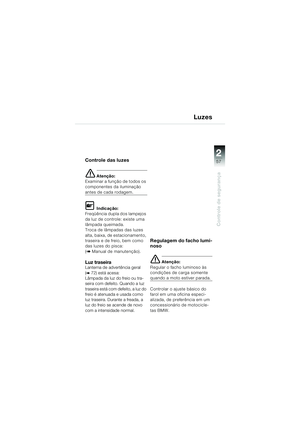

Luzes ............................. 57-58

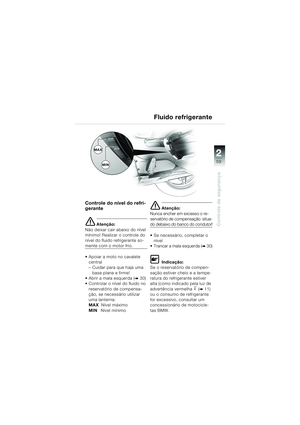

Fluido refrigerante ............... 59

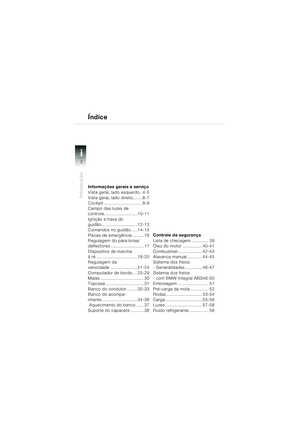

Índice
10LTbkp4.bk Seite 2 Montag, 26. August 2002 1:30 13

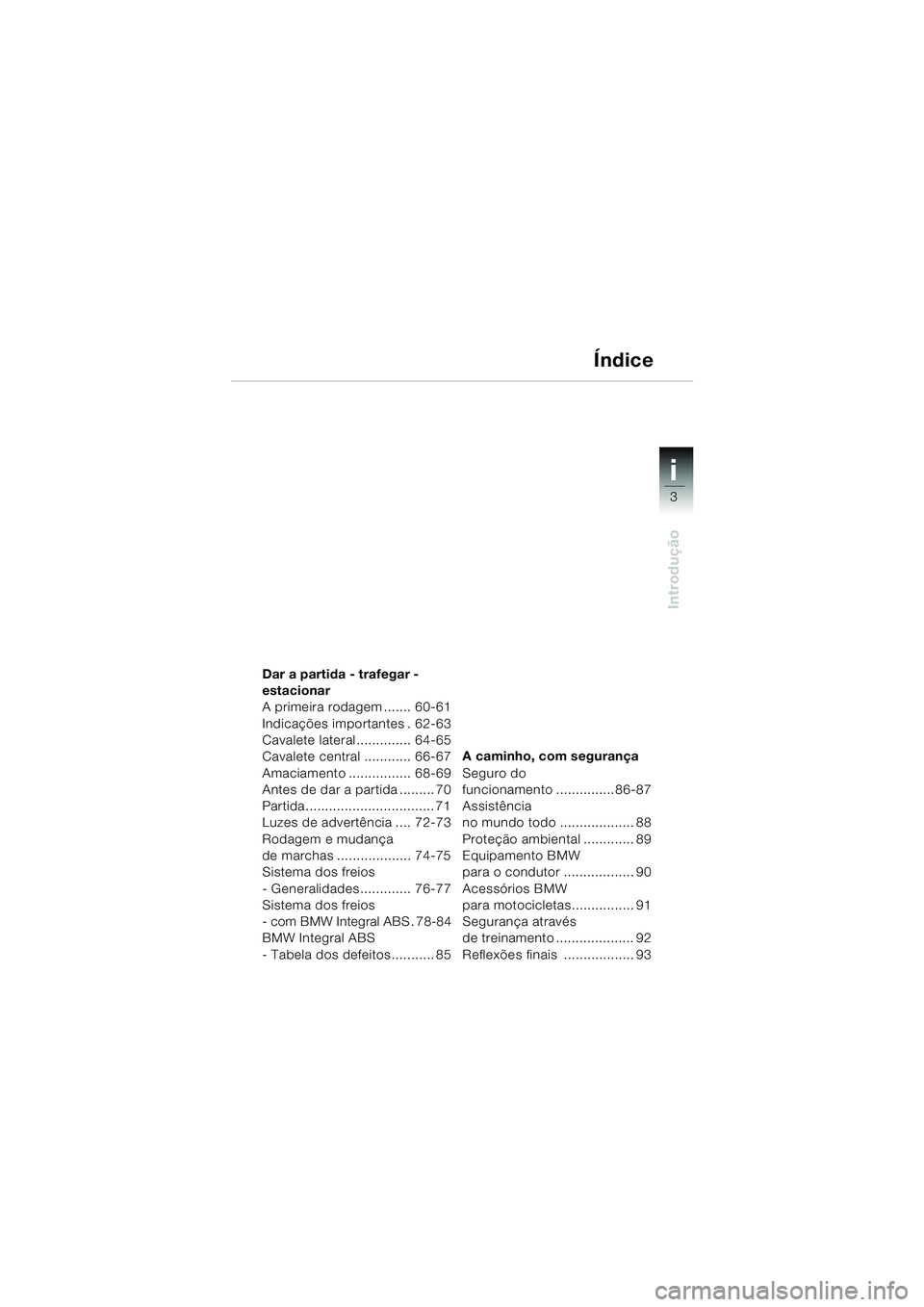

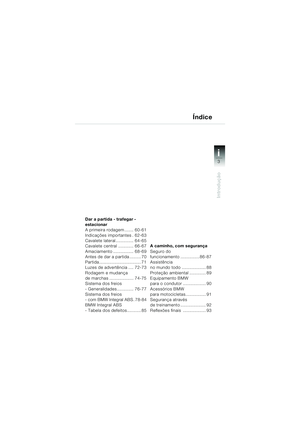

3
Introdução
i
Dar a partida - trafegar -
estacionar

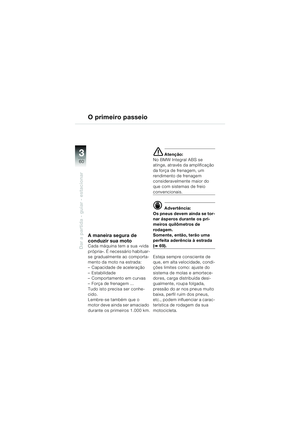

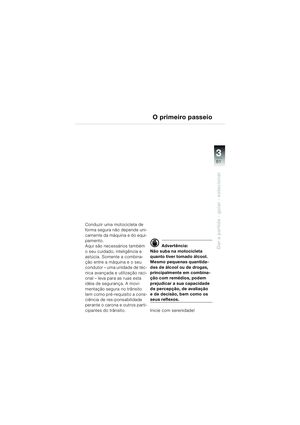

A primeira rodagem ....... 60-61

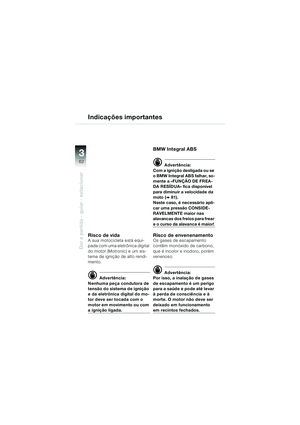

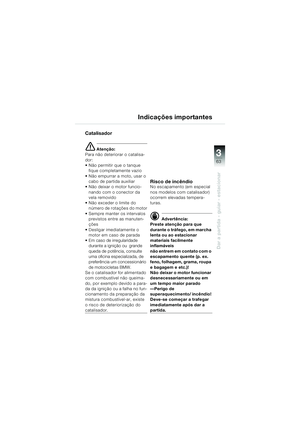

Indicações importantes . 62-63

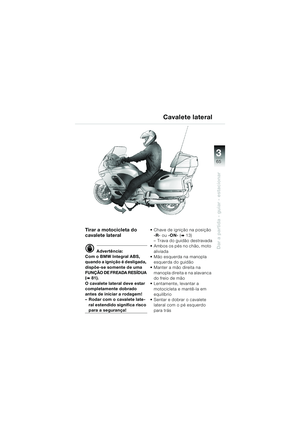

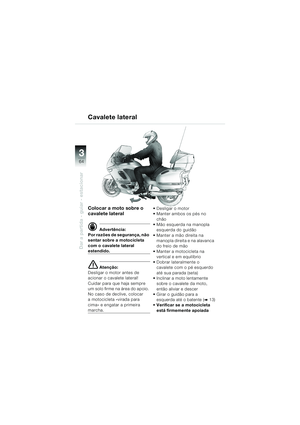

Cavalete lateral.............. 64-65

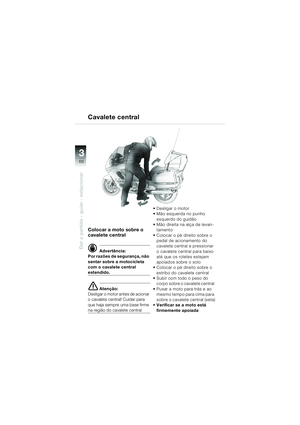

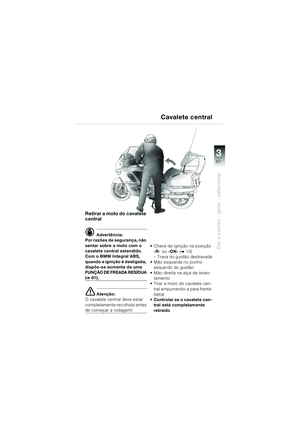

Cavalete central ............ 66-67

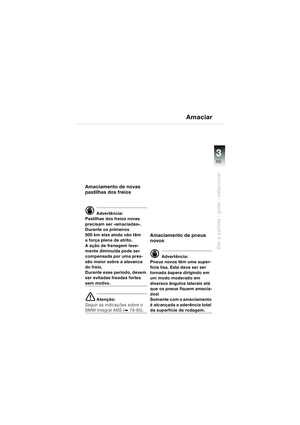

Amaciamento ................ 68-69

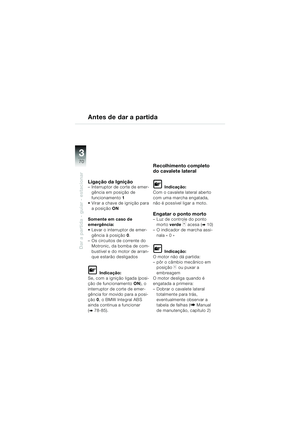

Antes de dar a partida ......... 70

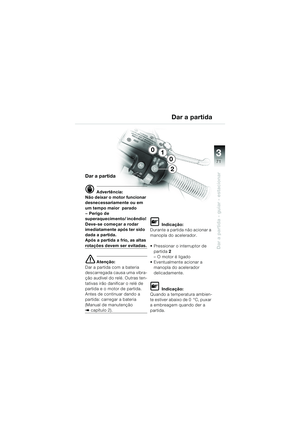

Partida ................................. 71

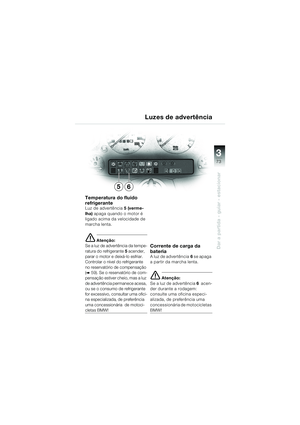

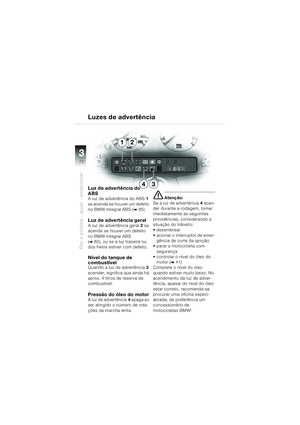

Luzes de advertência .... 72-73

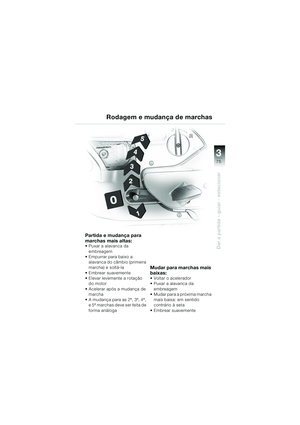

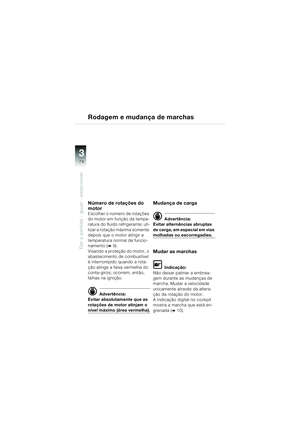

Rodagem e mudança
de marchas ................... 74-75

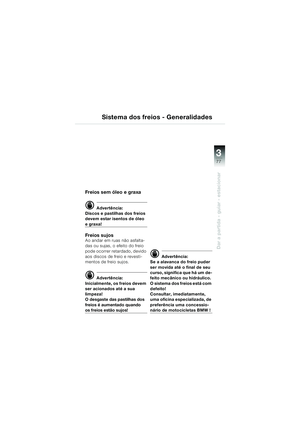

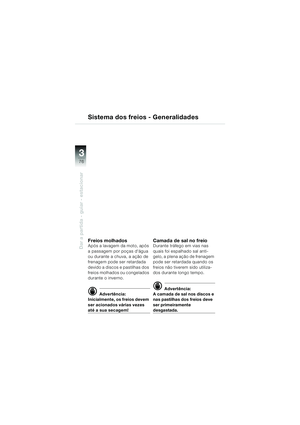

Sistema dos freios
- Generalidades............. 76-77

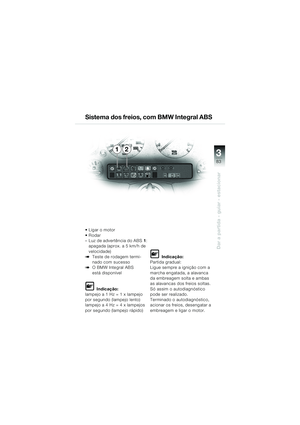

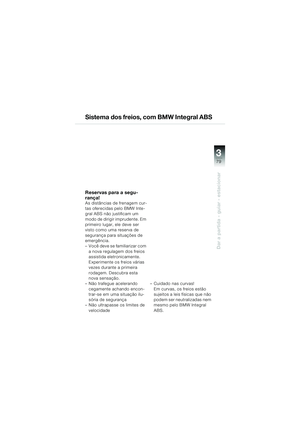

Sistema dos freios
- com BMW Integral ABS . 78-84

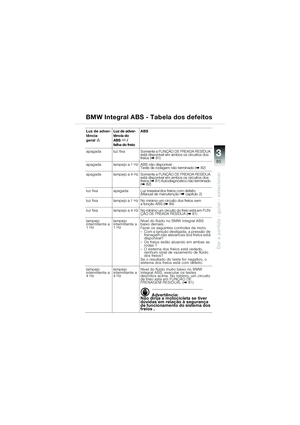

BMW Integral ABS
- Tabela dos defeitos........... 85A caminho, com segurança
Seguro do
funcionamento ...............86-87

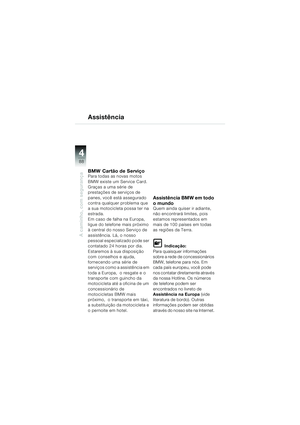

Assistência
no mundo todo ................... 88

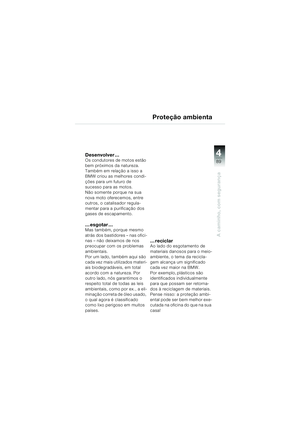

Proteção ambiental ............. 89

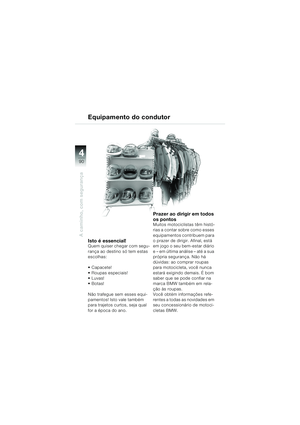

Equipamento BMW
para o condutor .................. 90

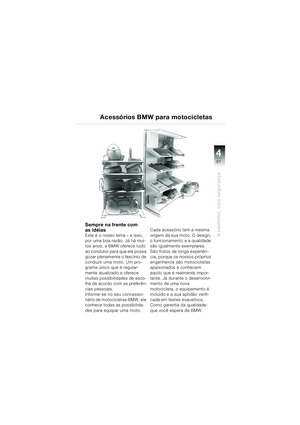

Acessórios BMW
para motocicletas................ 91

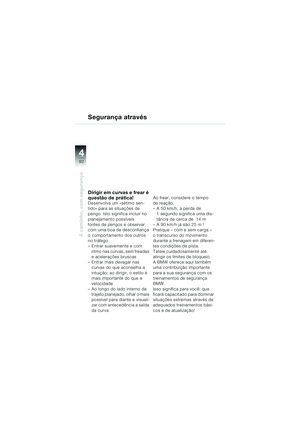

Segurança através
de treinamento .................... 92

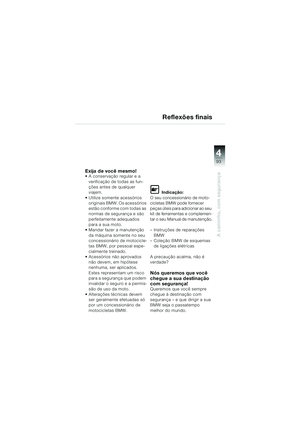

Reflexões finais .................. 93
Índice
10LTbkp4.bk Seite 3 Montag, 26. August 2002 1:30 13

4
Informações gerais e serviço
1
1Reservatório do fluido
hidráulico da embreagem
(
b 51)
2Tomada, 12 V
Possibilidade de conexão
para equipamentos adicio-
nais – Máx. 5 A 60 W
3Placa do tipo com número
de identificação do veículo
4Botão de ajuste da pré-
carga da mola traseira
(
b 52)5Caixa dos fusíveis
(Manual de manutenção
b capítulo 2)
6Antena (Manual de manu-
tenção
b capítulo 2)
7Topcase (
b 31) com
–iluminação interna
–espelho e
–compartimento para:
documentos de bordo e
funil do óleo
( ) Número entre parênteses b Página
com esclarecimentos

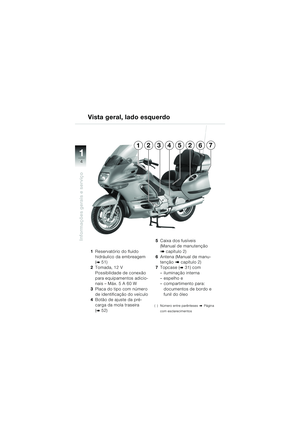

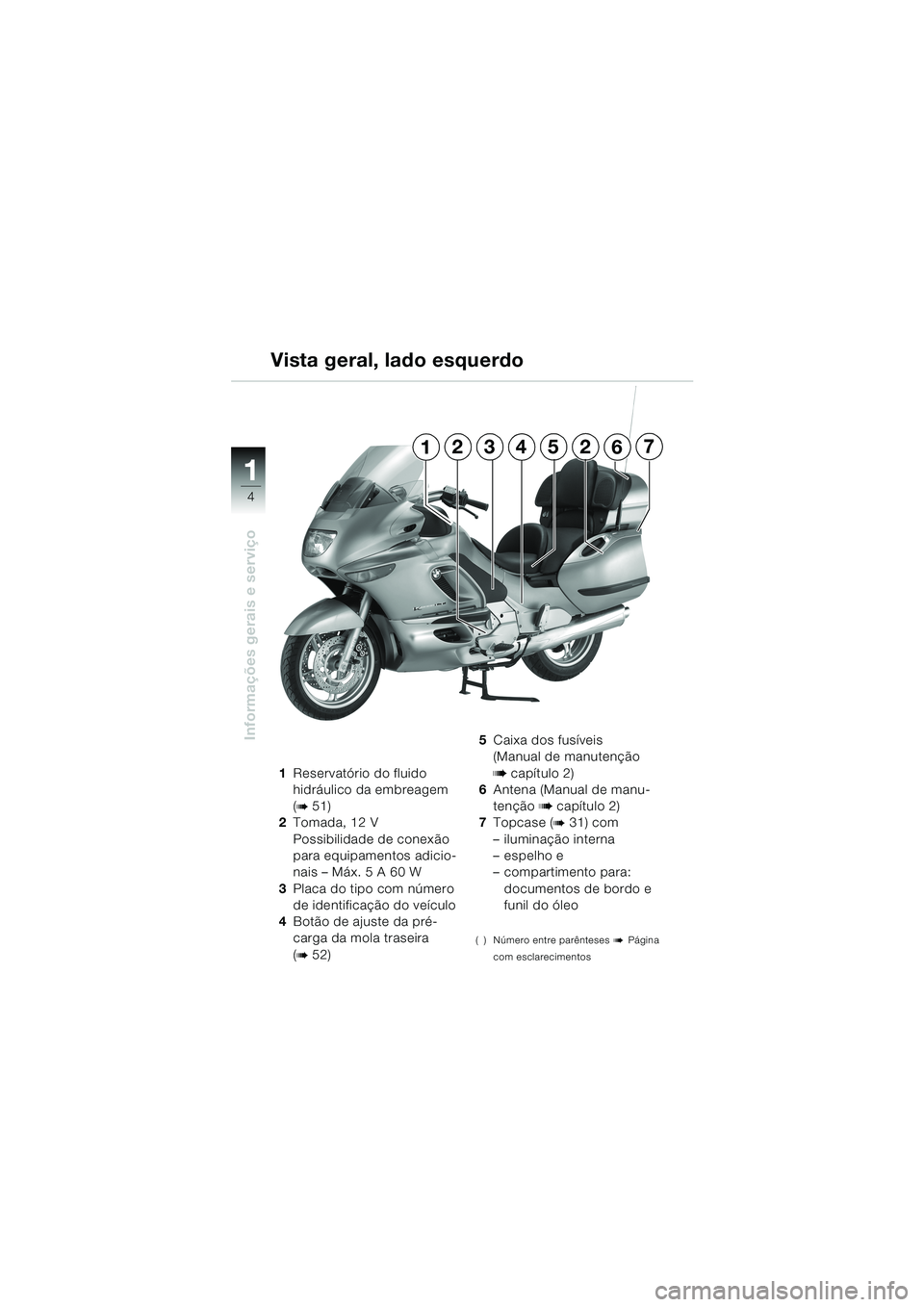

Vista geral, lado esquerdo
32452671
10LTbkp4.bk Seite 4 Montag, 26. August 2002 1:30 13

5
Informações gerais e serviço
1

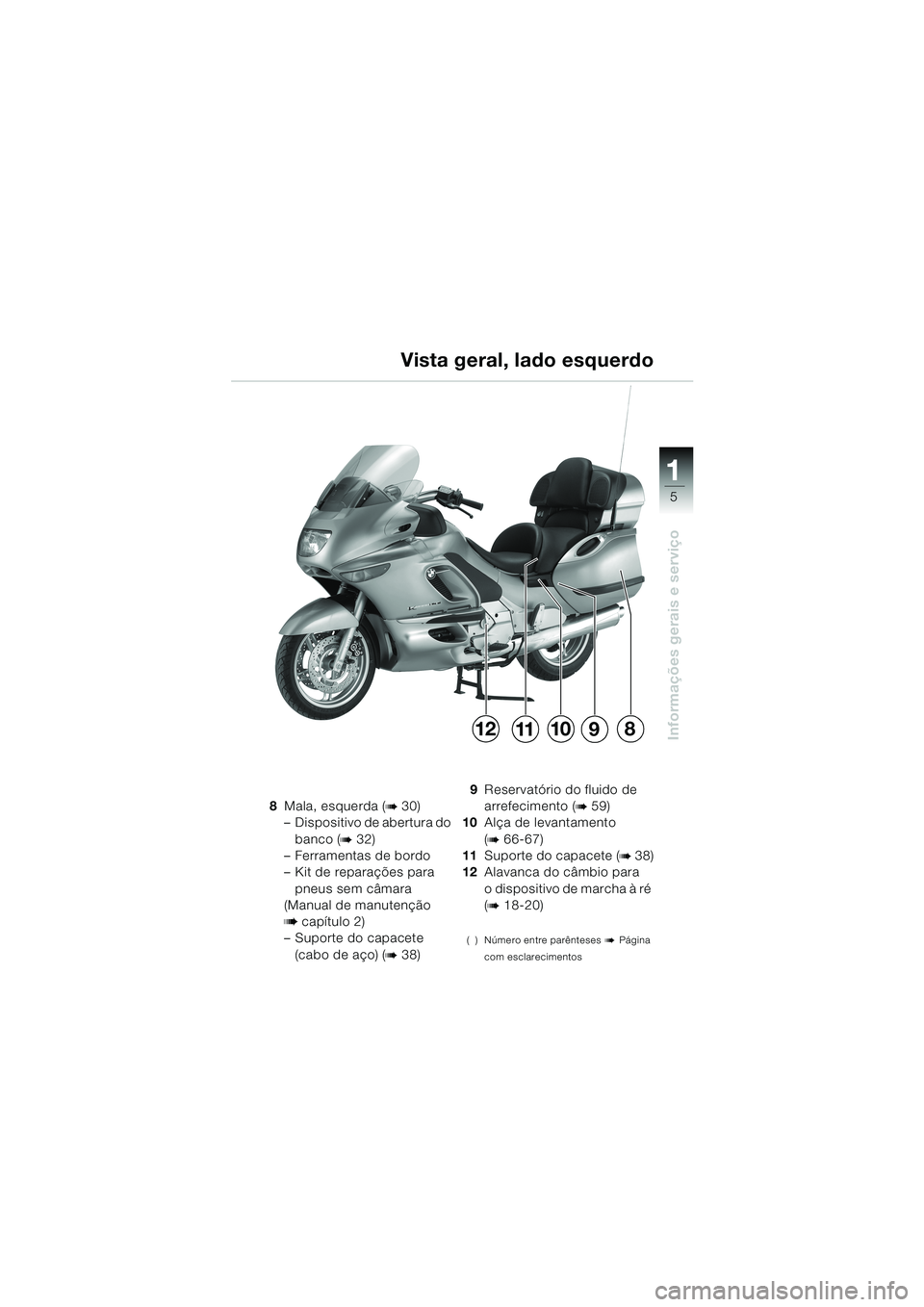

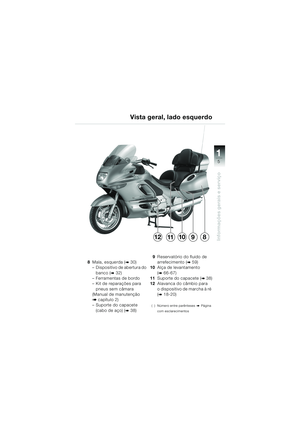

Vista geral, lado esquerdo
8Mala, esquerda (b 30)
–Dispositivo de abertura do
banco (
b 32)
–Ferramentas de bordo
–Kit de reparações para
pneus sem câmara
(Manual de manutenção
b capítulo 2)
–Suporte do capacete
(cabo de aço) (
b 38)9Reservatório do fluido de
arrefecimento (
b 59)
10Alça de levantamento
(
b 66-67)
11Suporte do capacete (
b 38)
12Alavanca do câmbio para
o dispositivo de marcha à ré
(
b 18-20)
( ) Número entre parênteses b Página
com esclarecimentos
91110812
10LTbkp4.bk Seite 5 Montag, 26. August 2002 1:30 13

6
Informações gerais e serviço
1

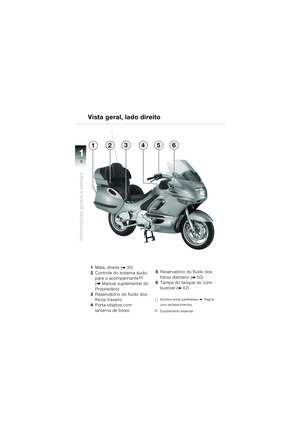

Vista geral, lado direito
1Mala, direita (b 30)
2Controle do sistema áudio
para o acompanhante
EE
(
b Manual suplementar do
Proprietário)
3Reservatório do fluido dos
freios traseiro
4Porta-objetos com
lanterna de bolso5Reservatório do fluido dos
freios dianteiro (
b 50)
6Tampa do tanque do com-
bustível (
b 42)
( ) Número entre parênteses b Página
com esclarecimentos
EEEquipamento especial
213456
