2002 BMW MOTORRAD K 1200 GT Libretto di uso e manutenzione (in Italian)

7
Schema generale e comandi
1
1Spia di controllo indica-
tore di direzione sinistro
verde
s
2 Spia di avvertimento ABS
rossa
l (b 66)
3 Spia di avvertimento gene-
rale rossa
e (b 66)
4 Spia di controllo cambio in
folle verde
k (b 64)
5 Spia di controllo della rego-
lazione della velocità
gialla
ES (b 14-17)
ESEquipaggiamento speciale
6Spia di controllo indica-
tore di direzione destro
verde
t
7 Ora
Per regolare l'ora premere
con una biro o un oggetto
simile sul punto A(ore) o sul
punto B (minuti)
8 Indicatore della marcia
( ) Numero tra parentesi
bPagina con spiegazione
Campo spie di controllo
78
6A14B235
10k41bki2.book Seite 7 Donnerstag, 24. Juli 2003 9:23 09

8
Schema generale e comandi
1

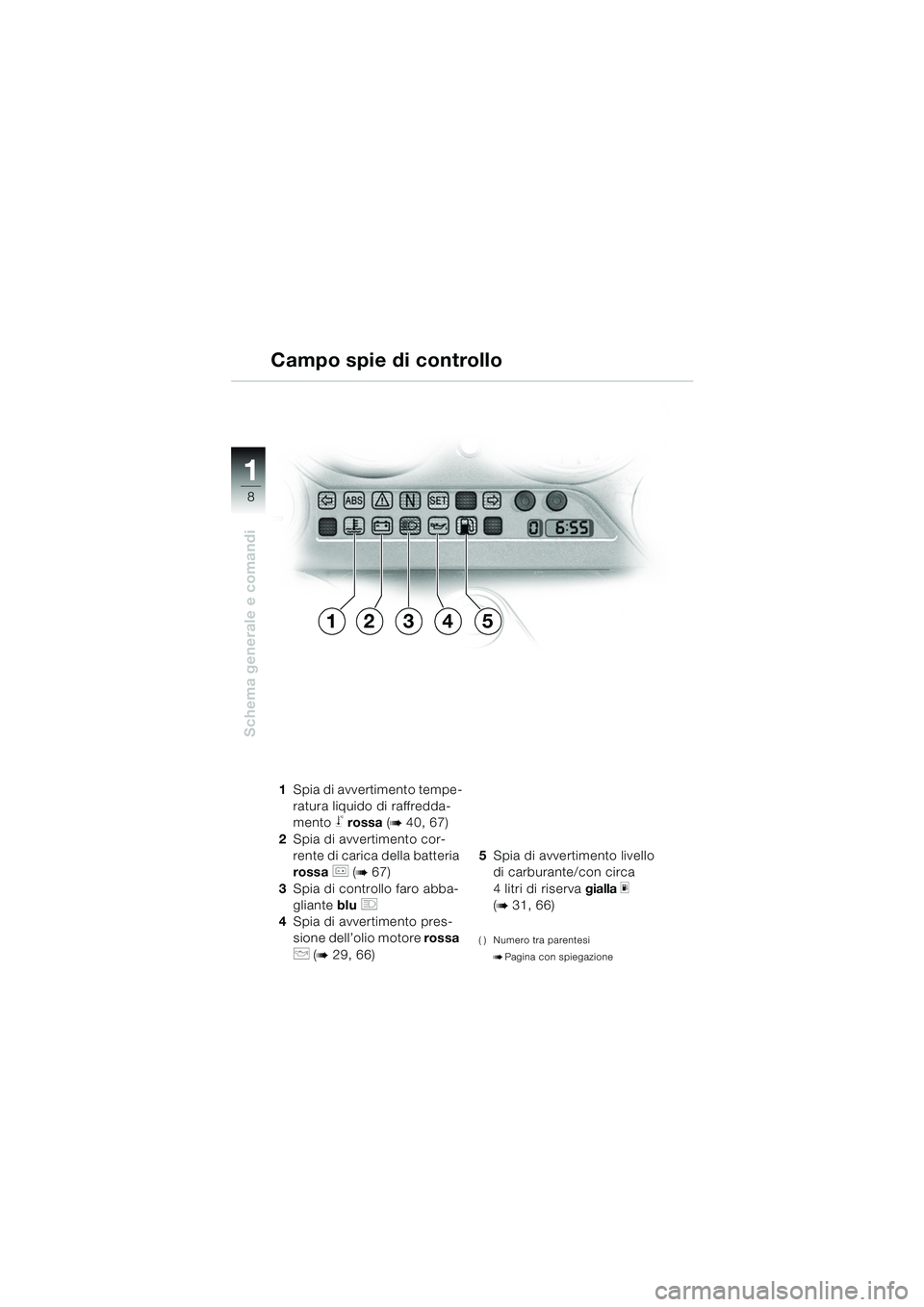

Campo spie di controllo
1Spia di avvertimento tempe-
ratura liquido di raffredda-
mento
j rossa (b 40, 67)
2 Spia di avvertimento cor-
rente di carica della batteria
rossa
r (b 67)
3 Spia di controllo faro abba-
gliante blu
q
4 Spia di avvertimento pres-
sione dell’olio motore rossa
p (b 29, 66) 5
Spia di avvertimento livello
di carburante/con circa
4 litri di riserva gialla
m
(
b 31, 66)
( ) Numero tra parentesi
bPagina con spiegazione
34512
10k41bki2.book Seite 8 Donnerstag, 24. Juli 2003 9:23 09

9
Schema generale e comandi
1
Lampeggio di emergenza
L Nota:
Quando l'accensione è disinse-
rita non è possibile attivare il
lampeggio di emergenza.
Accendere il lampeggio di
emergenza solo per un periodo
di tempo limitato.
Prestare attenzione allo stato di
carica della batteria
Accensione del lampeggio
d’emergenza:
 Inserire l'accensione
 Azionare l'interruttore del lampeggio d'emergenza 1
– Lampeggio di emrg. in fun-
zione
– Spia nell'interruttore accesa
 Disinserire l'accensione
– Il lampeggio emrg. resta inse- rito
– Spia nell'interruttore spenta
Disinserimento del lampeg-
gio d’emergenza:
 Azionare l'interruttore del
lampeggio d'emergenza 1
– Lampeggio di emergenza non
in funzione
1
Lampeggio di emergenza
10k41bki2.book Seite 9 Donnerstag, 24. Juli 2003 9:23 09

10
Schema generale e comandi
1
Chiave del veicoloSono disponibili due chiavi prin-
cipali e una chiave di riserva.
La targhetta di plastica in dota-
zione riporta il numero di identi-
ficazione delle chiavi.
d Avvertimento:
Con il BMW Integral ABS e l’ac-
censione disinserita si dispone
solo della FUNZIONE DI FRE-
NATA RESIDUA (b 75)
L Nota:
Il blocchetto d’accensione e il
bloccasterzo, il tappo del ser-
batoio carburante, la serratura
della sella e le valigie System si
azionano con la stessa chiave.

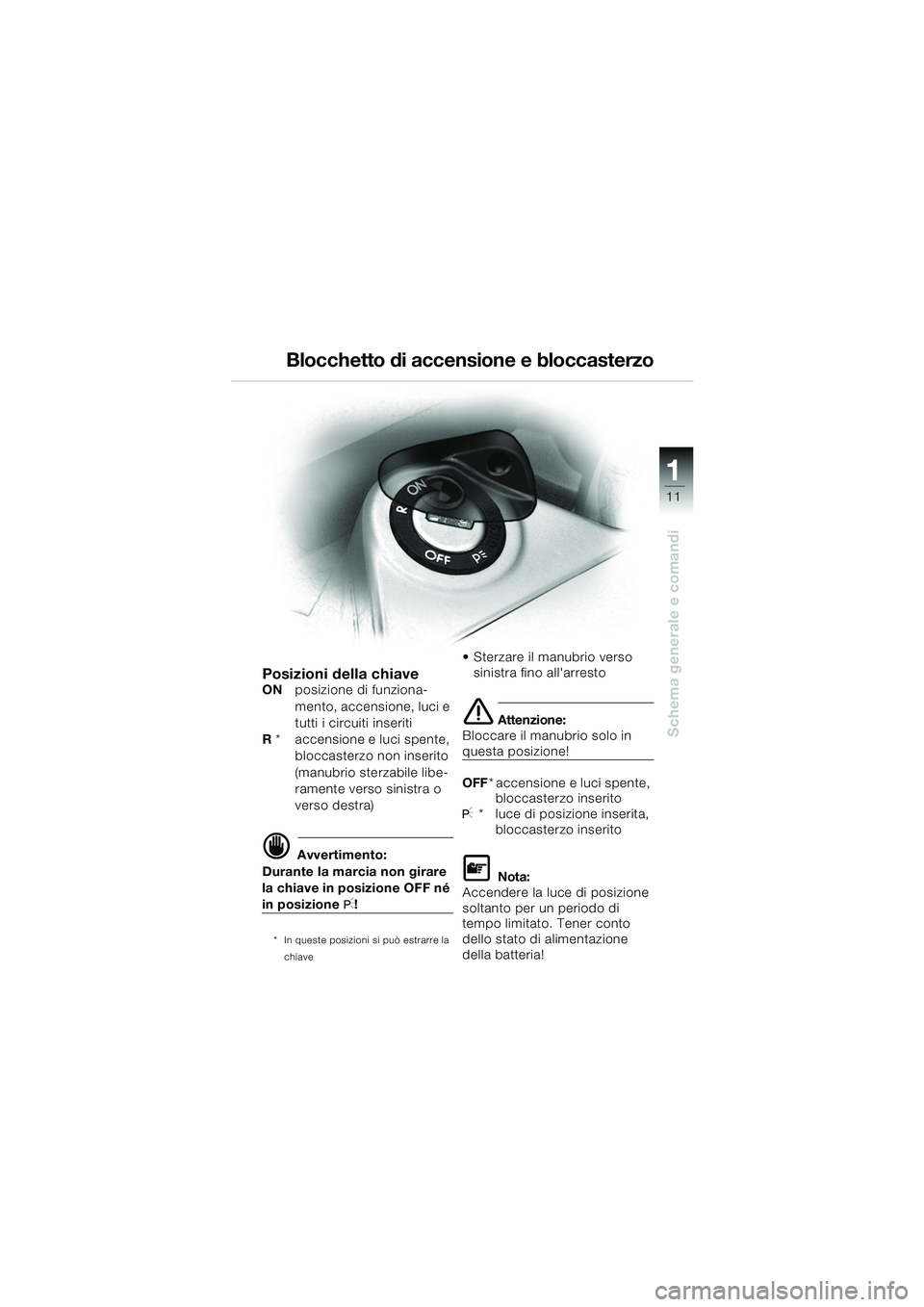

Blocchetto di accensione e bloccasterzo
10k41bki2.book Seite 10 Donnerstag, 24. Juli 2003 9:23 09

11
Schema generale e comandi
1
Blocchetto di accensione e bloccasterzo
Posizioni della chiaveONposizione di funziona-
mento, accensione, luci e
tutti i circuiti inseriti
R * accensione e luci spente,
bloccasterzo non inserito
(manubrio sterzabile libe-
ramente verso sinistra o
verso destra)
d Avvertimento:
Durante la marcia non girare
la chiave in posizione OFF né
in posizione I!
* In queste posizioni si può estrarre la
chiave
 Sterzare il manubrio verso sinistra fino all'arresto
e Attenzione:
Bloccare il manubrio solo in
questa posizione!
OFF * accensione e luci spente,
bloccasterzo inserito
I * luce di posizione inserita,
bloccasterzo inserito
L Nota:
Accendere la luce di posizione
soltanto per un periodo di
tempo limitato. Tener conto
dello stato di alimentazione
della batteria!
10k41bki2.book Seite 11 Donnerstag, 24. Juli 2003 9:23 09

12
Schema generale e comandi
1

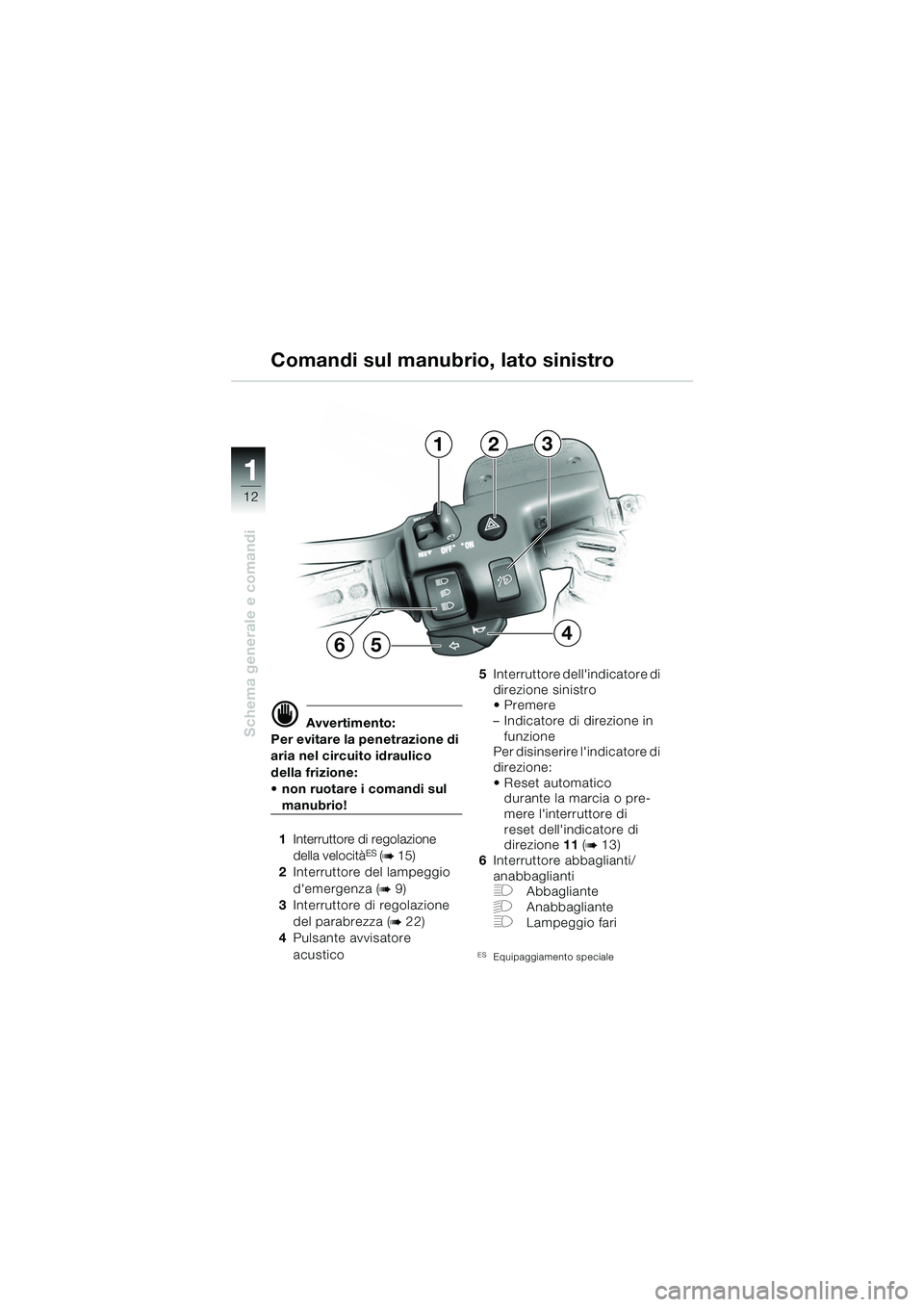

d Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico
della frizione:
 non ruotare i comandi sul
manubrio!
1 Interruttore di regolazione
della velocità
ES (b 15)
2 Interruttore del lampeggio
d'emergenza (
b 9)
3 Interruttore di regolazione
del parabrezza (
b 22)
4 Pulsante avvisatore
acustico 5
Interruttore dell'indicatore di
direzione sinistro
 Premere
– Indicatore di direzione in
funzione
Per disinserire l'indicatore di
direzione:
 Reset automatico durante la marcia o pre-
mere l'interruttore di
reset dell'indicatore di
direzione 11 (
b 13)
6 Interruttore abbaglianti/
anabbaglianti
FAbbagliante
GAnabbaglianteFLampeggio fari
ESEquipaggiamento speciale
Comandi sul manubrio, lato sinistro
123
654
10k41bki2.book Seite 12 Donnerstag, 24. Juli 2003 9:23 09

13
Schema generale e comandi
1

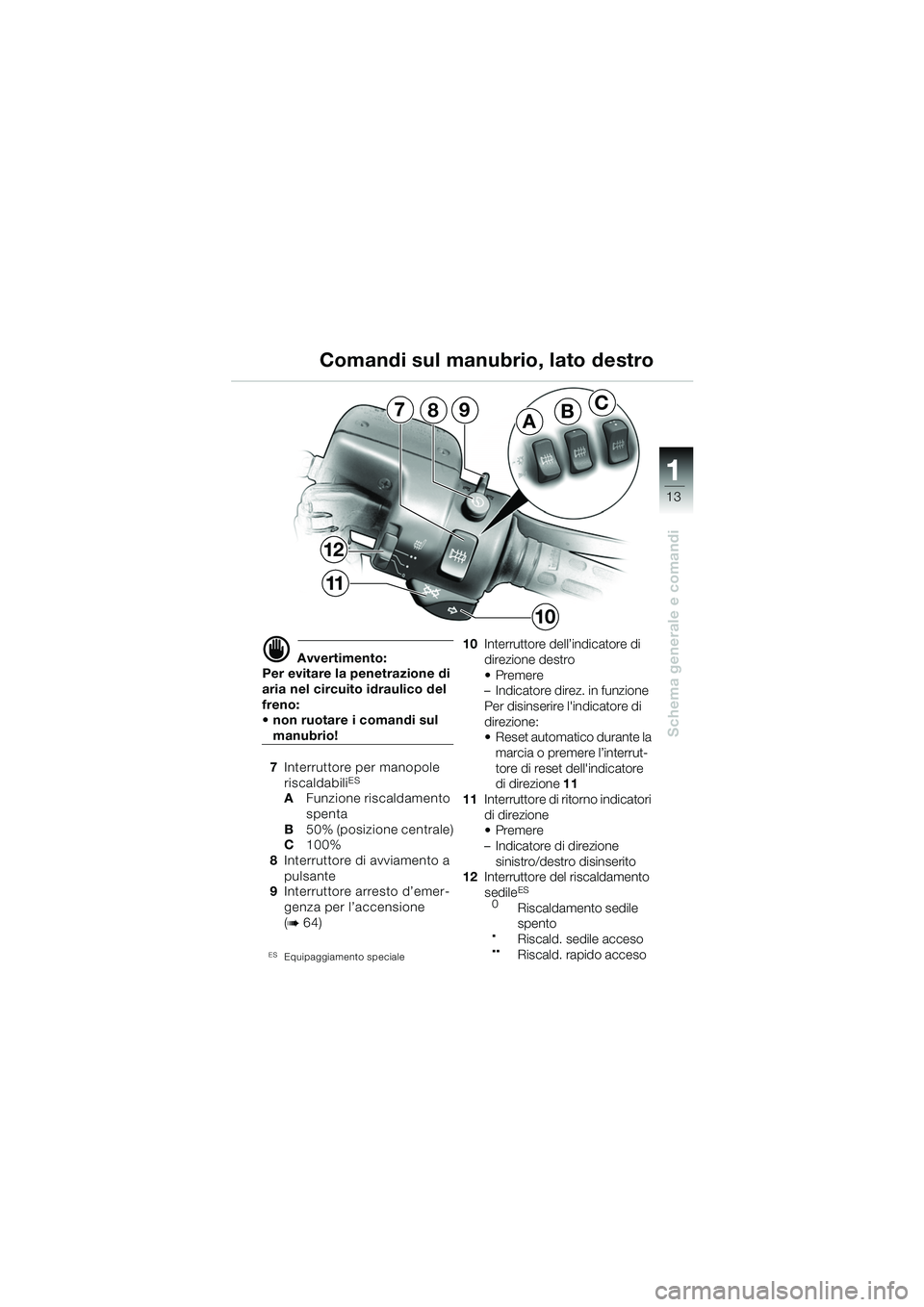

d Avvertimento:
Per evitare la penetrazione di
aria nel circuito idraulico del
freno:
 non ruotare i comandi sul
manubrio!
7 Interruttore per manopole
riscaldabili
ES
A Funzione riscaldamento
spenta
B 50% (posizione centrale)
C 100%
8 Interruttore di avviamento a
pulsante
9 Interruttore arresto d’emer-
genza per l’accensione
(
b 64)
ESEquipaggiamento speciale
10 Interruttore dell’indicatore di
direzione destro
Premere
– Indicatore direz. in funzione
Per disinserire l'indicatore di
direzione:
 Reset automatico durante la
marcia o premere l’interrut-
tore di reset dell'indicatore
di direzione 11
11 Interruttore di ritorno indicatori
di direzione
Premere
– Indicatore di direzione
sinistro/destro disinserito
12 Interruttore del riscaldamento
sedile
ES
0Riscaldamento sedile
spento

.Riscald. sedile acceso
..Riscald. rapido acceso
Comandi sul manubrio, lato destro
ABC7
12
11
89
10
10k41bki2.book Seite 13 Donnerstag, 24. Juli 2003 9:23 09

14
Schema generale e comandi
1
Regolazione della velocitàES
L Nota:
Con la regolazione automatica
della velocità si può impostare
l'intervallo tra 40 e 180 km/h.
Quando la moto è ferma
– accensione « OFF» spenta – il
sistema viene disinserito e la
velocità memorizzata cancella-
ta.
Spia della regolazione della ve-
locità gialla spenta.
Con il BMW Integral ABS, se la
luce freni è guasta (spia di av-
vertimento generale rossa
e
accesa con luce fissa
b 66),
non è possibile attivare la rego-
lazione della velocità.
ESEquipaggiamento speciale
d Avvertimento:
Non utilizzare la regolazione
della velocità:
– sulle strade tortuose e con visibilità ridotta
– in condizioni di traffico intenso, che non consentono
di procedere a velocità
costante
– sulle strade bagnate, scivo-
lose, non asfaltate o sporche
Quando, in un tratto in discesa,
l'effetto frenante del motore non
è sufficiente, la velocità impo-
stata può essere superata. Nelle
salite si può scendere al di sotto
della velocità regolata.
Per motivi di sicurezza tenere
sempre entrambe le mani sul
manubrio!
