Uso e Manutenzione
K 1200 GT
10k41bki2.book Seite 93 Donnerstag, 24. Juli 2003 9:23 09
1

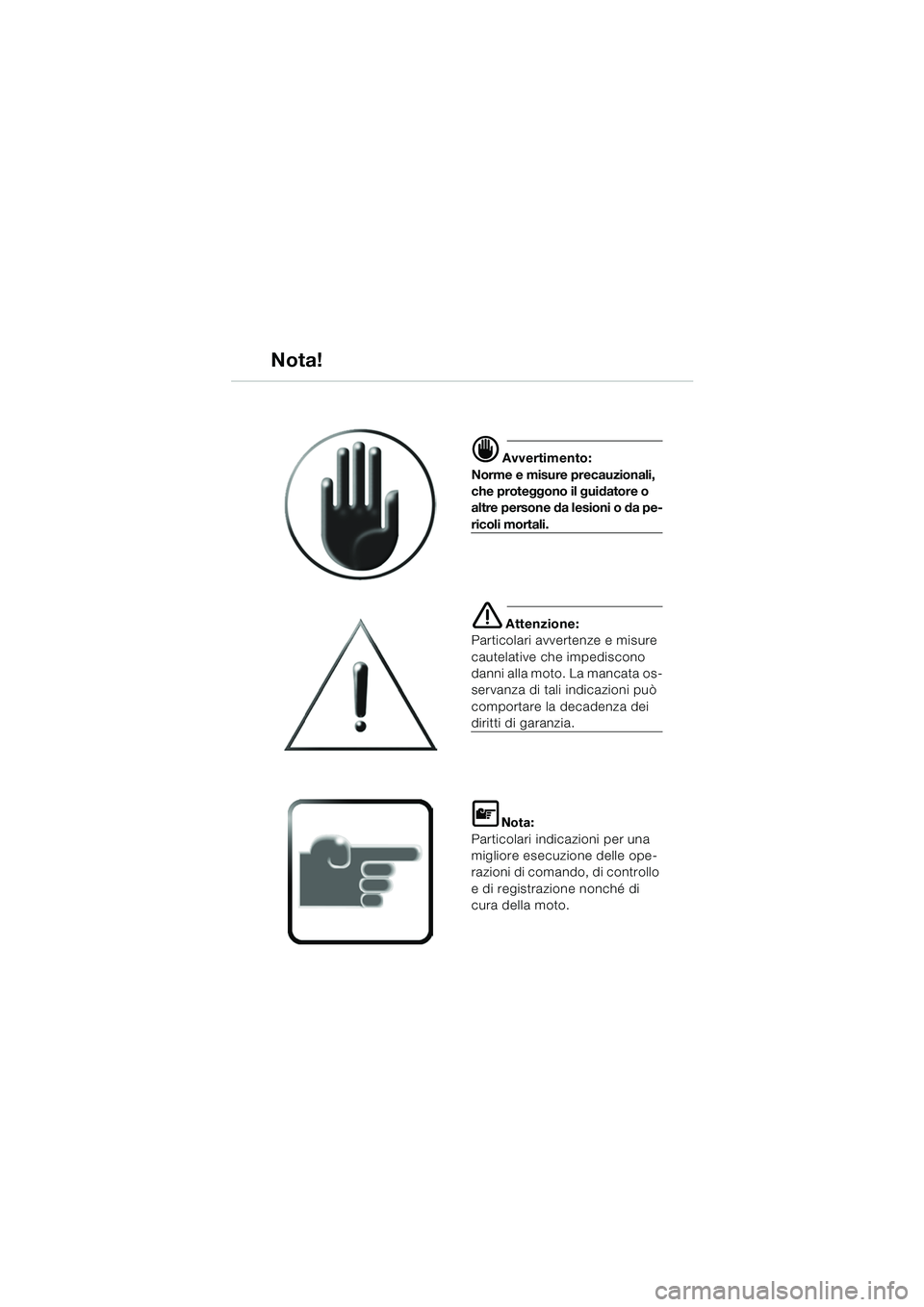

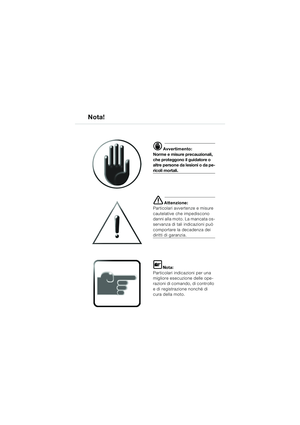

d Avvertimento:
Norme e misure precauzionali,
che proteggono il guidatore o
altre persone da lesioni o da pe-
ricoli mortali.
e Attenzione:
Particolari avvertenze e misure
cautelative che impediscono
danni alla moto. La mancata os-
servanza di tali indicazioni può
comportare la decadenza dei
diritti di garanzia.
L

Particolari indicazioni per una
migliore esecuzione delle ope-
razioni di comando, di controllo
e di registrazione nonché di
cura della moto.
Nota!
10k41bki2.book Seite 1 Donnerstag, 24. Juli 2003 9:23 09

1
Introduzione
i

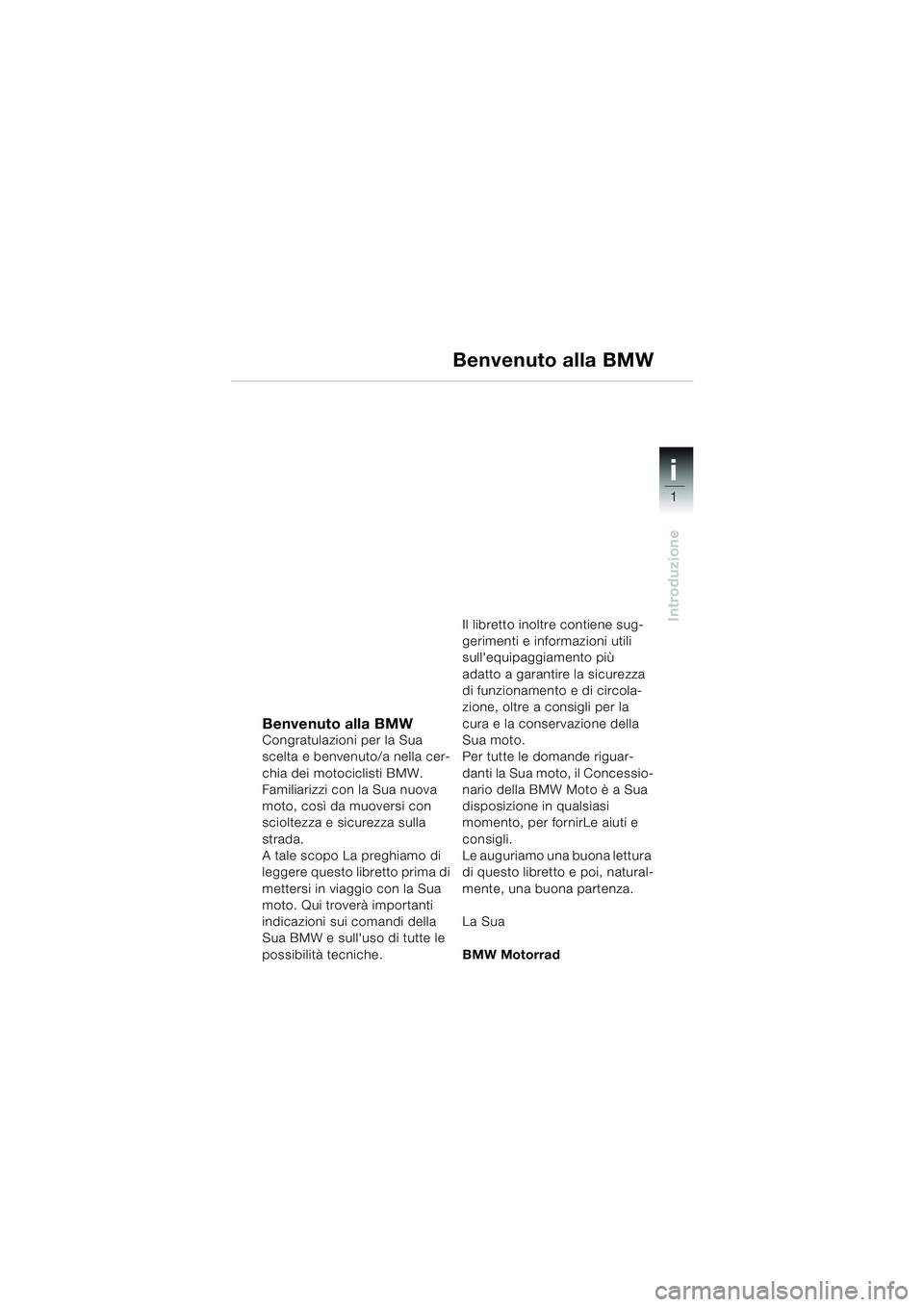

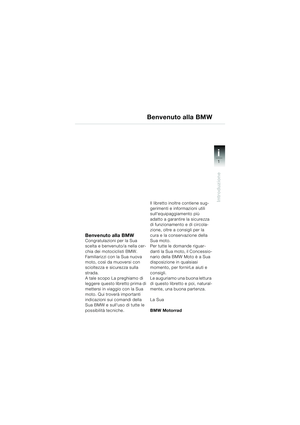

Benvenuto alla BMWCongratulazioni per la Sua
scelta e benvenuto/a nella cer-
chia dei motociclisti BMW.
Familiarizzi con la Sua nuova
moto, così da muoversi con
scioltezza e sicurezza sulla
strada.
A tale scopo La preghiamo di
leggere questo libretto prima di
mettersi in viaggio con la Sua
moto. Qui troverà importanti
indicazioni sui comandi della
Sua BMW e sull'uso di tutte le
possibilità tecniche.Il libretto inoltre contiene sug-
gerimenti e informazioni utili
sull'equipaggiamento più
adatto a garantire la sicurezza
di funzionamento e di circola-
zione, oltre a consigli per la
cura e la conservazione della
Sua moto.
Per tutte le domande riguar-
danti la Sua moto, il Concessio-
nario della BMW Moto è a Sua
disposizione in qualsiasi
momento, per fornirLe aiuti e
consigli.
Le auguriamo una buona lettura
di questo libretto e poi, natural-
mente, una buona partenza.
La Sua
BMW Motorrad
Benvenuto alla BMW
10k41bki2.book Seite 1 Donnerstag, 24. Juli 2003 9:23 09

2
Introduzione
i

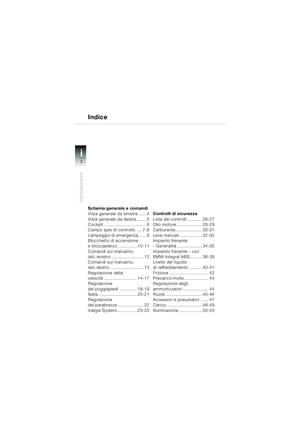

Schema generale e comandi
Vista generale da sinistra ...... 4
Vista generale da destra........ 5
Cockpit ................................. 6

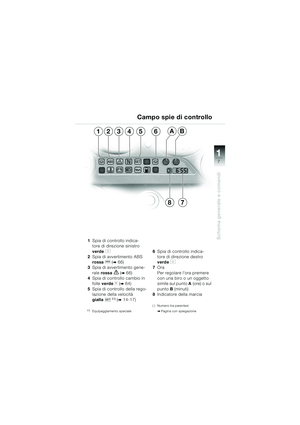

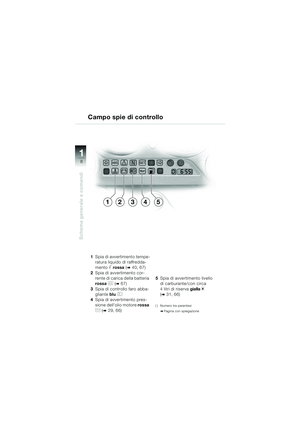

Campo spie di controllo .... 7-8

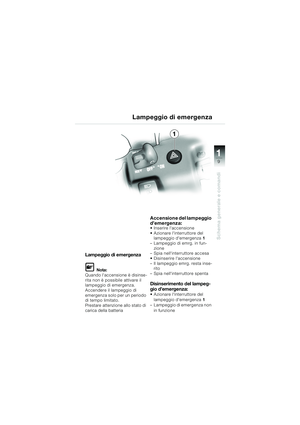

Lampeggio di emergenza ...... 9

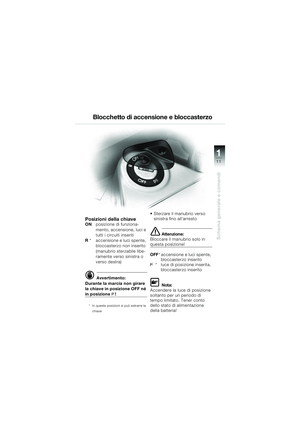

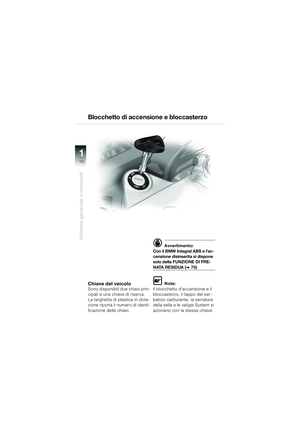

Blocchetto di accensione
e bloccasterzo ............... 10-11

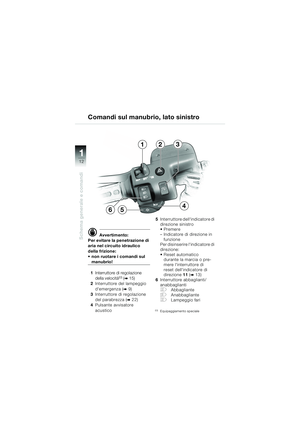

Comandi sul manubrio,
lato sinistro ......................... 12

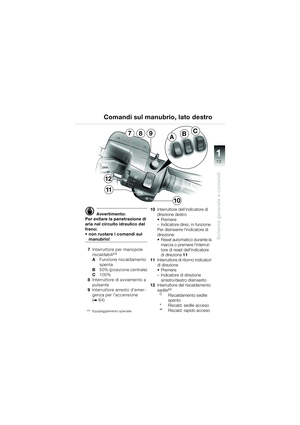

Comandi sul manubrio,
lato destro ........................... 13

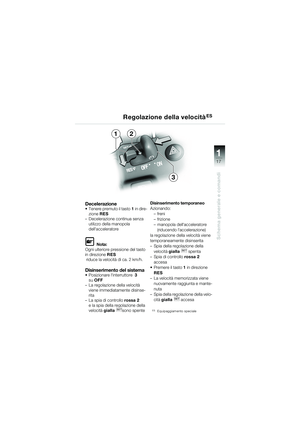

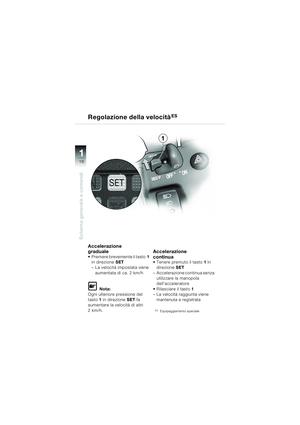

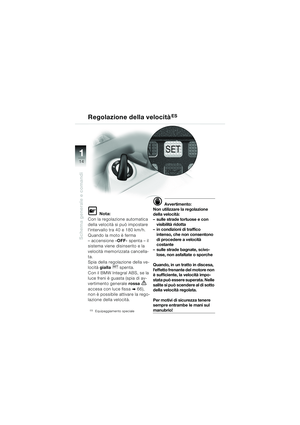

Regolazione della
velocità .......................... 14-17

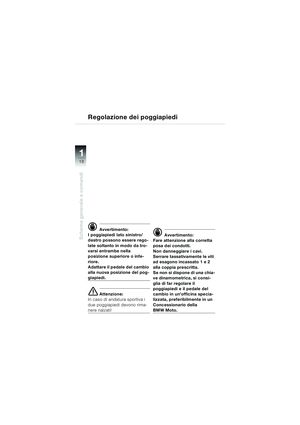

Regolazione
dei poggiapiedi ............. 18-19

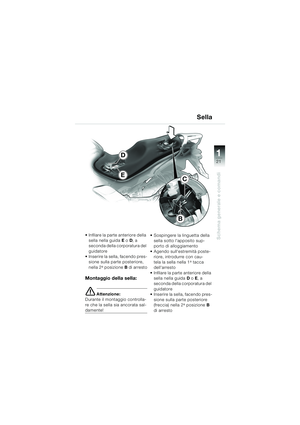

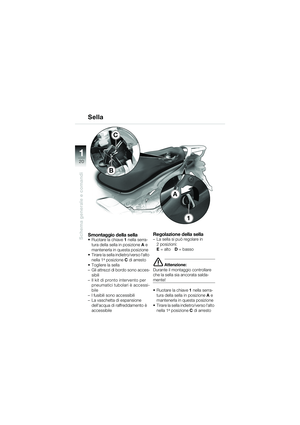

Sella ............................... 20-21

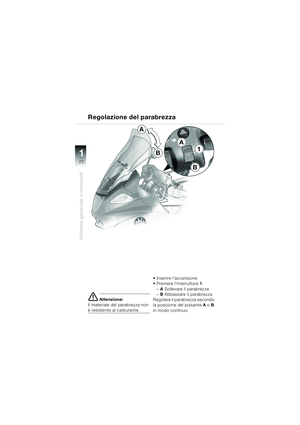

Regolazione
del parabrezza .................... 22

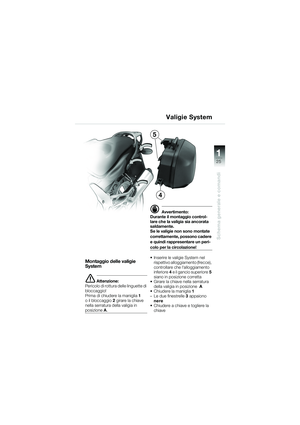

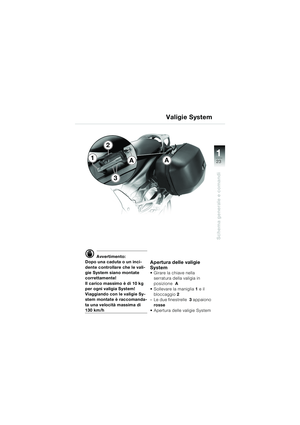

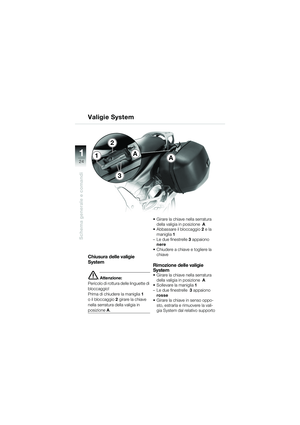

Valigie System................ 23-25Controlli di sicurezza

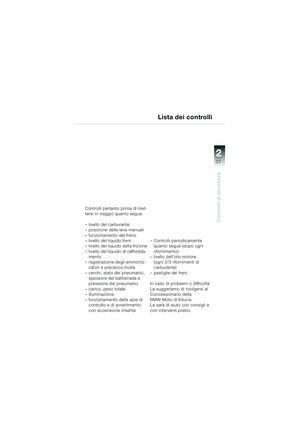

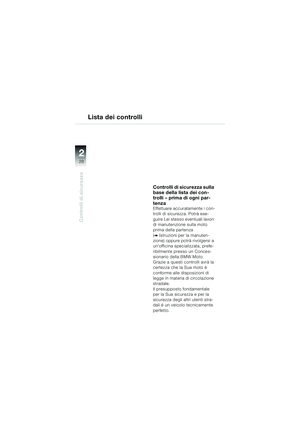

Lista dei controlli ............ 26-27

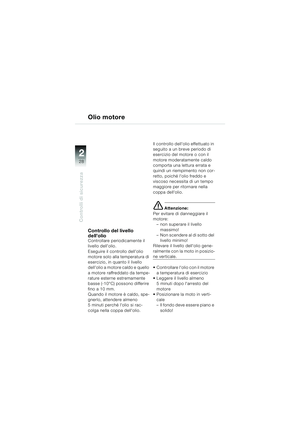

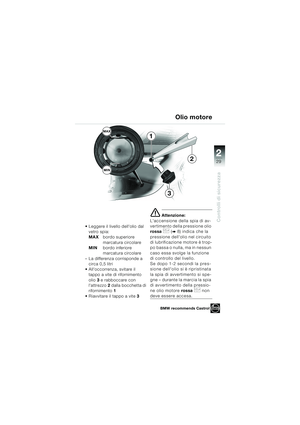

Olio motore .................... 28-29

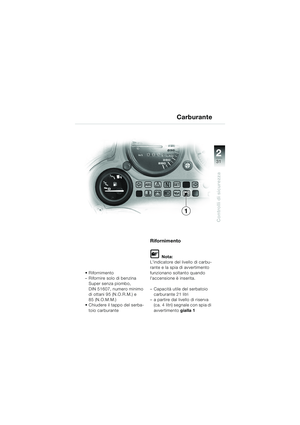

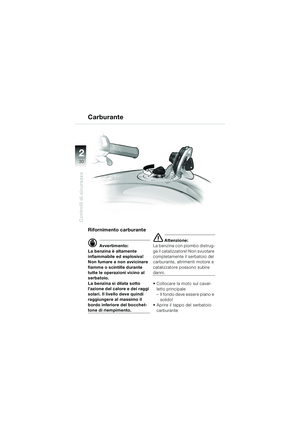

Carburante..................... 30-31

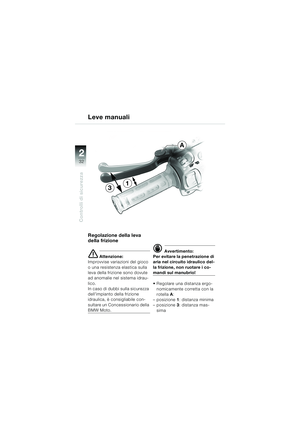

Leve manuali .................. 32-33

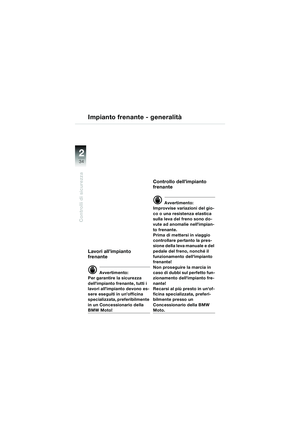

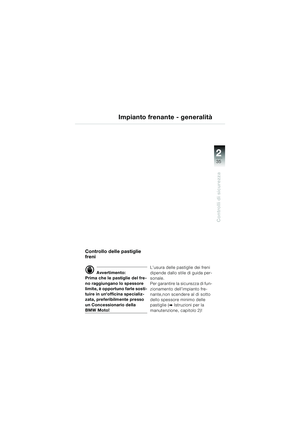

Impianto frenante
- Generalità .................... 34-35

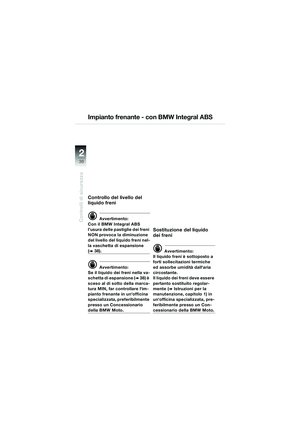

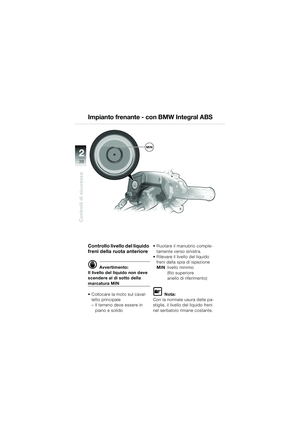

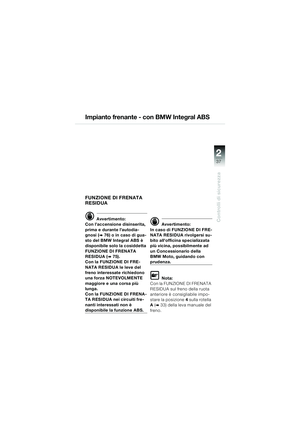

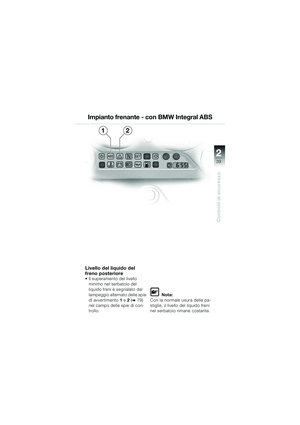

Impianto frenante - con
BMW Integral ABS ......... 36-39

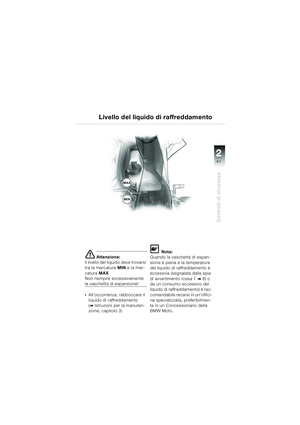

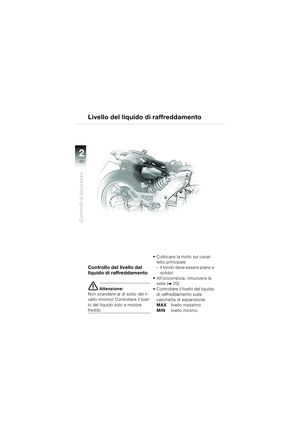

Livello del liquido
di raffreddamento .......... 40-41

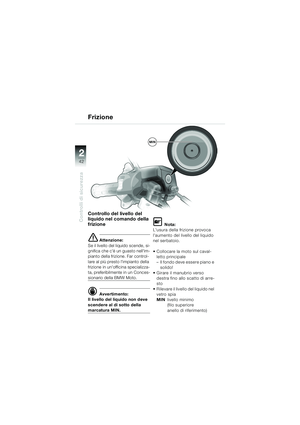

Frizione ............................... 42

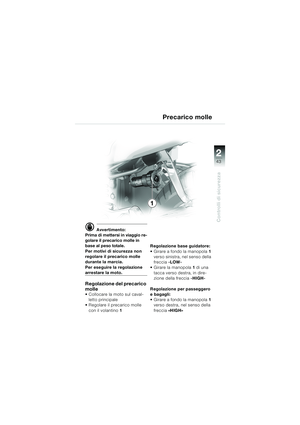

Precarico
molle ................... 43

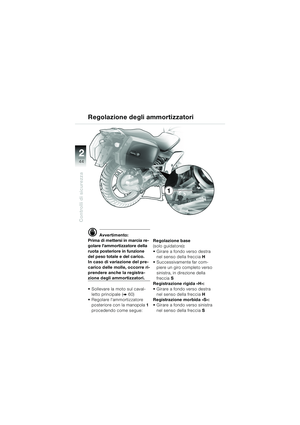

Regolazione degli
ammortizzatori .................... 44

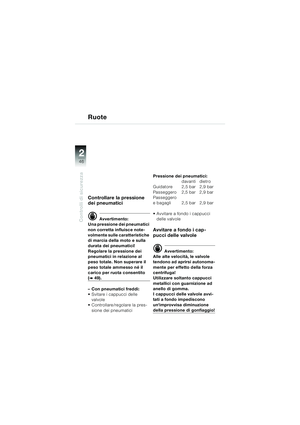

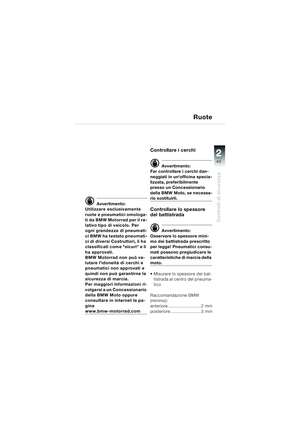

Ruote ............................. 45-46

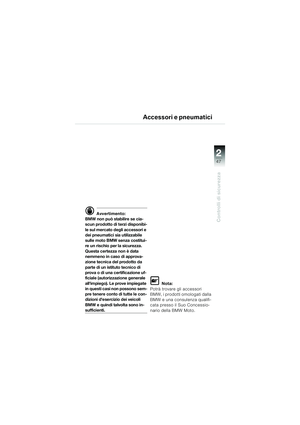

Accessori e pneumatici ...... 47

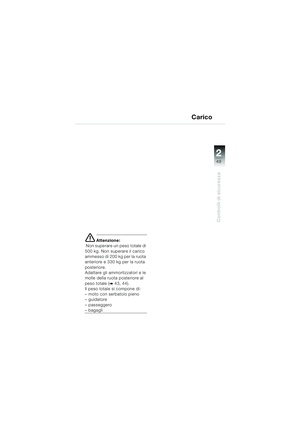

Carico ............................ 48-49

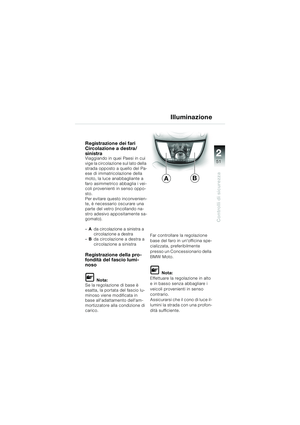

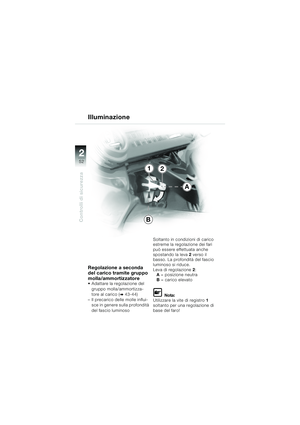

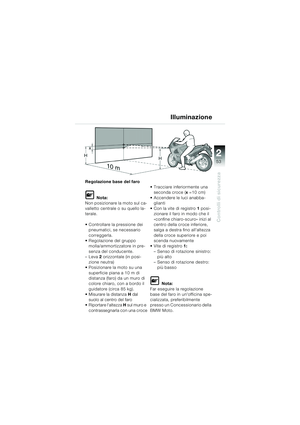

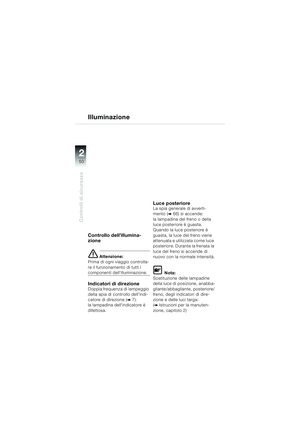

Illuminazione .................. 50-53
Indice
10k41bki2.book Seite 2 Donnerstag, 24. Juli 2003 9:23 09

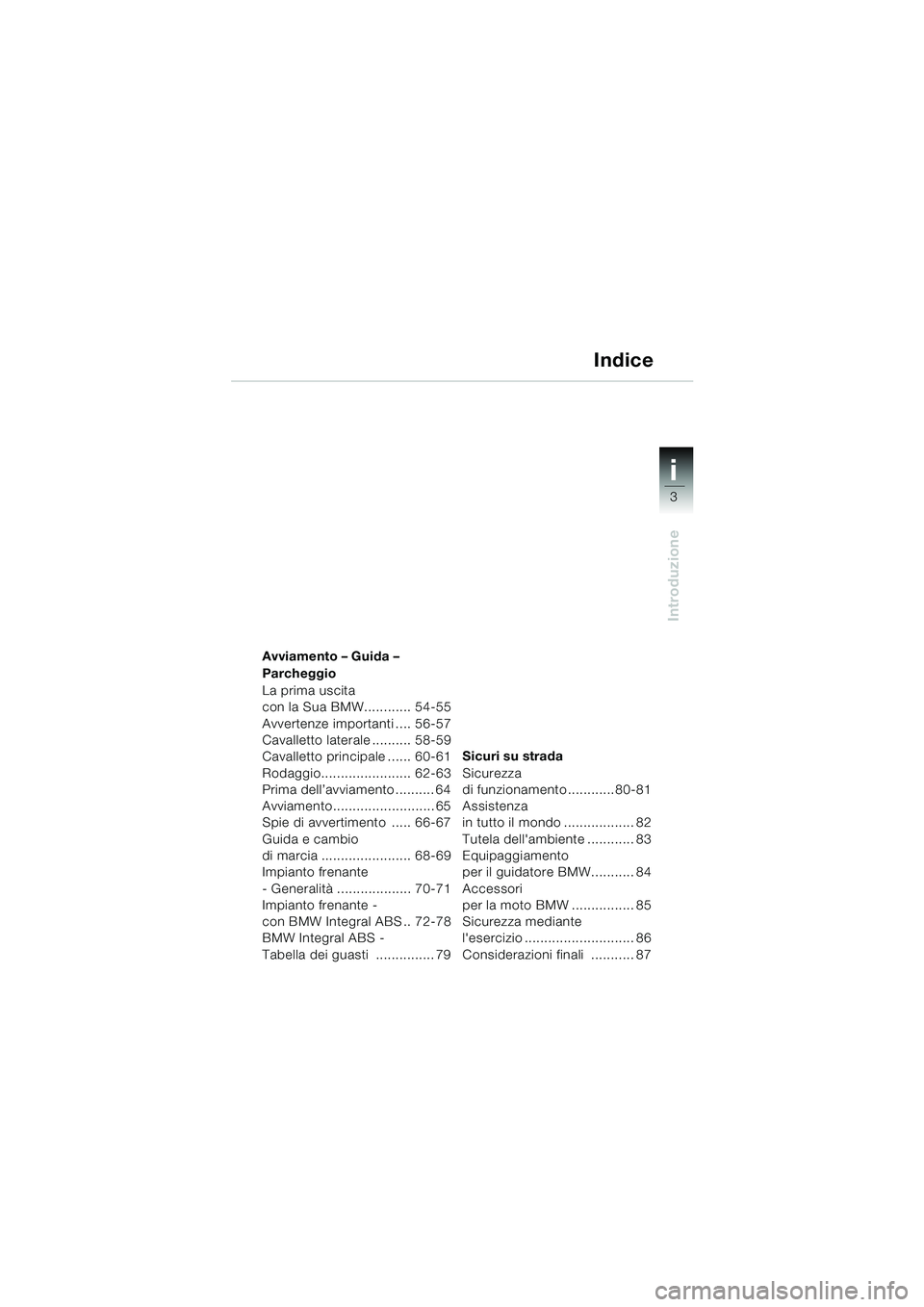

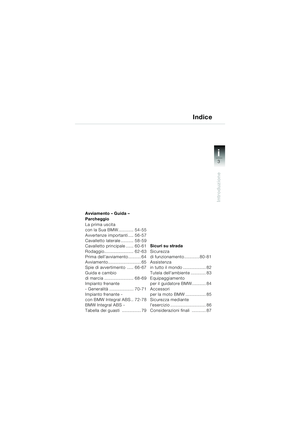

3
Introduzione
i
Avviamento – Guida –
Parcheggio

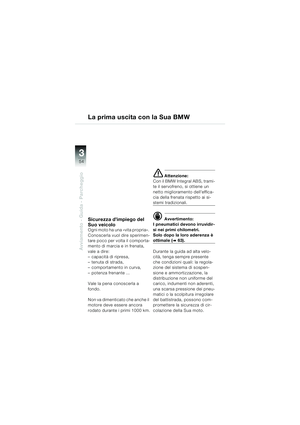

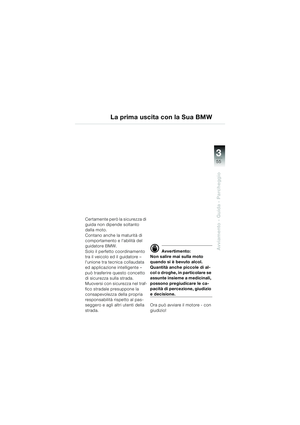

La prima uscita
con la Sua BMW............ 54-55
Avvertenze importanti .... 56-57

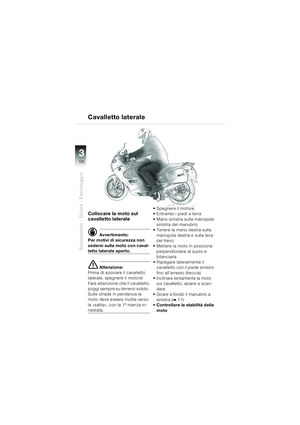

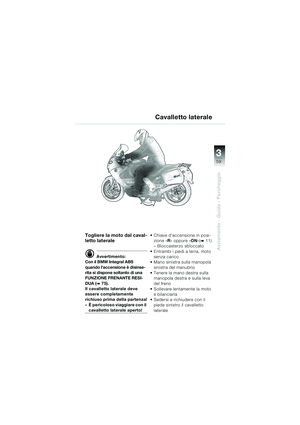

Cavalletto laterale .......... 58-59

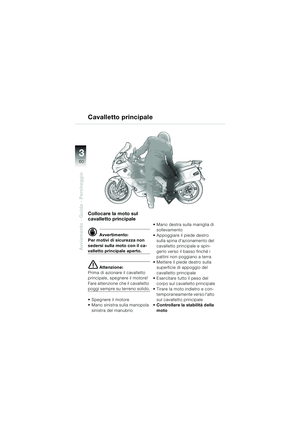

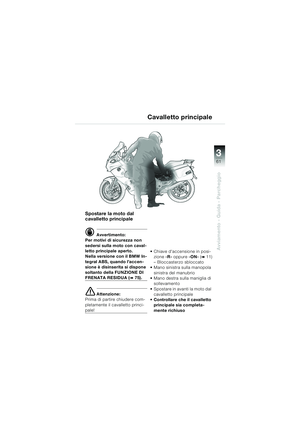

Cavalletto principale ...... 60-61

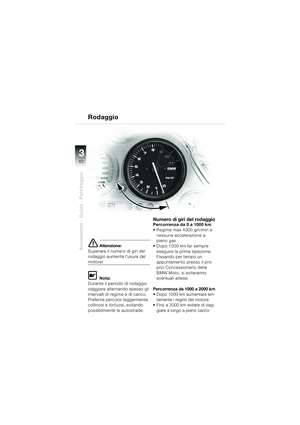

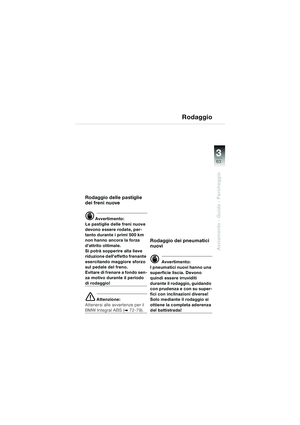

Rodaggio....................... 62-63

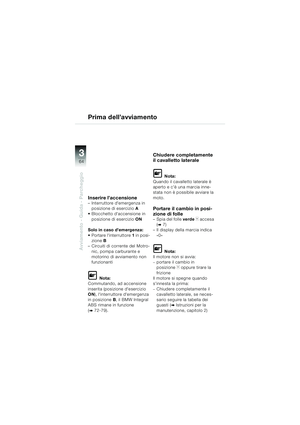

Prima dell’avviamento .......... 64

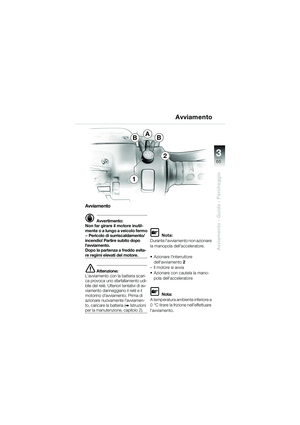

Avviamento.......................... 65

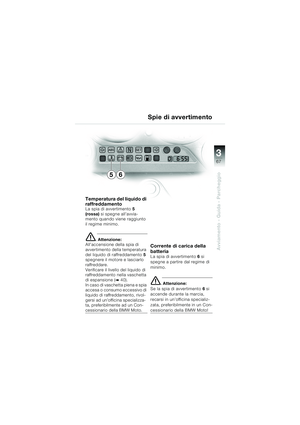

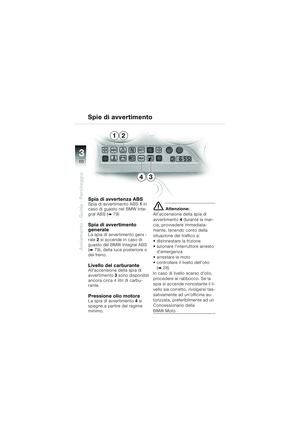

Spie di avvertimento ..... 66-67

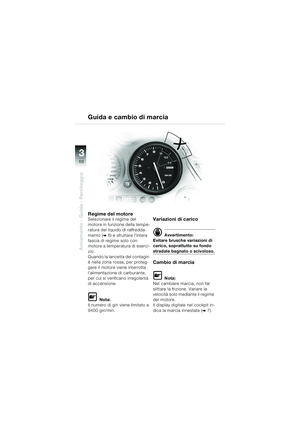

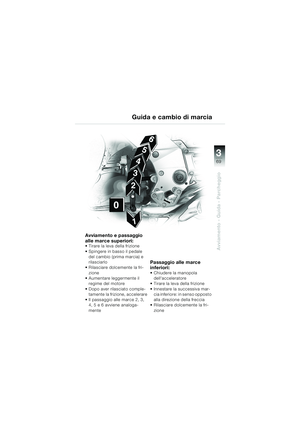

Guida e cambio
di marcia ....................... 68-69

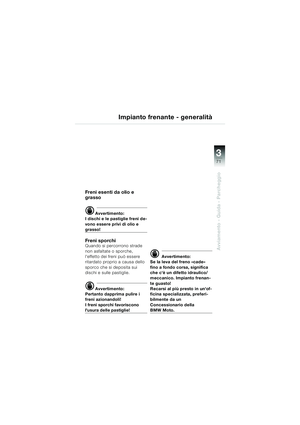

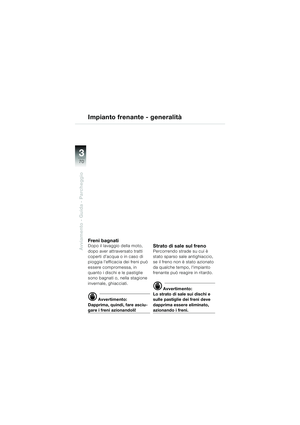

Impianto frenante
- Generalità ................... 70-71

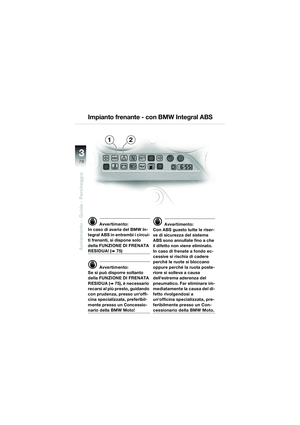

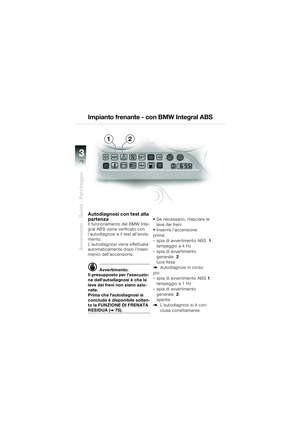

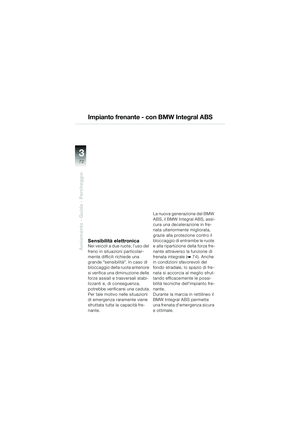

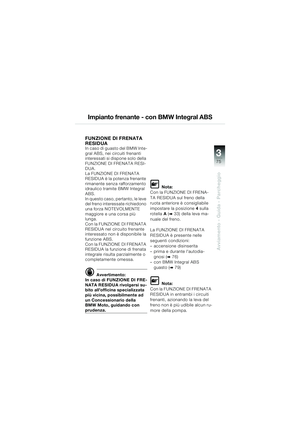

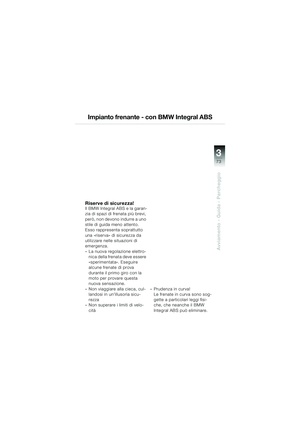

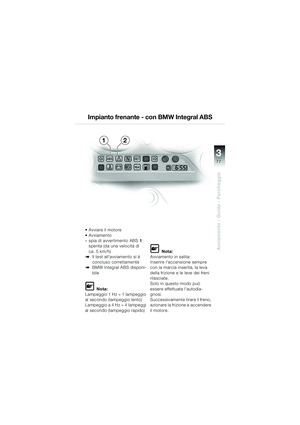

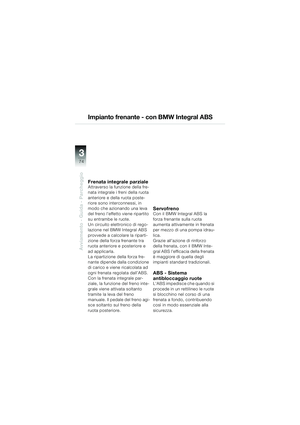

Impianto frenante -
con BMW Integral ABS .. 72-78

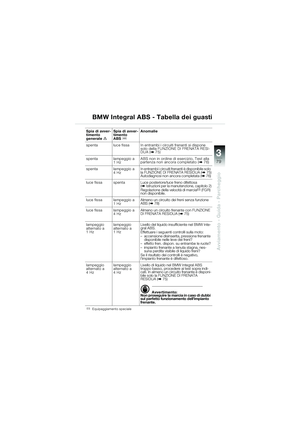

BMW Integral ABS -
Tabella dei guasti ............... 79Sicuri su strada

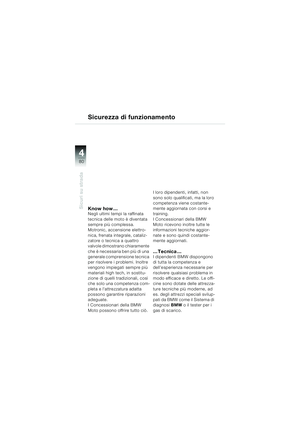

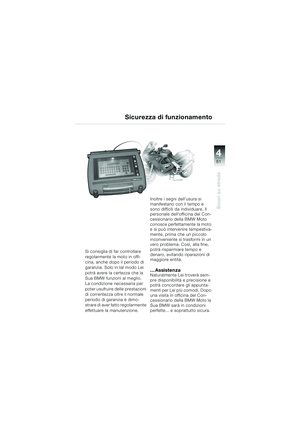

Sicurezza
di funzionamento ............80-81

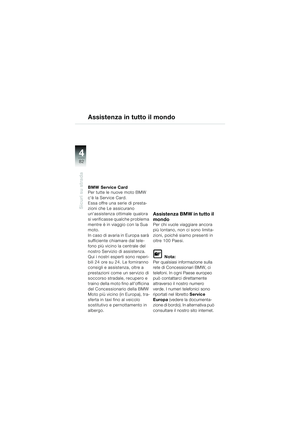

Assistenza
in tutto il mondo .................. 82

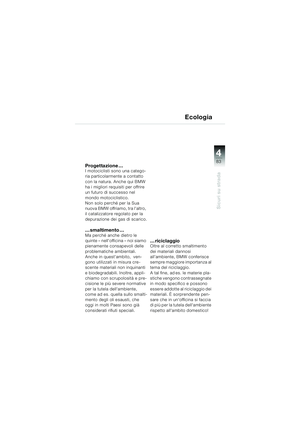

Tutela dell'ambiente ............ 83

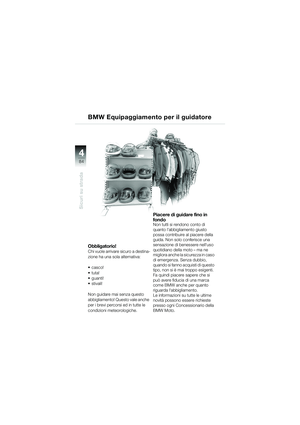

Equipaggiamento
per il guidatore BMW........... 84
Accessori
per la moto BMW ................ 85

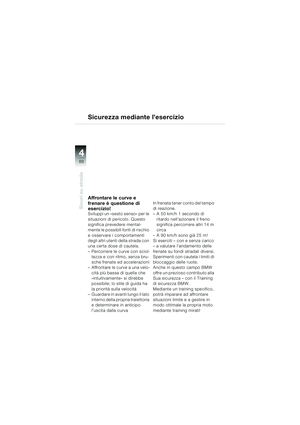

Sicurezza mediante
l'esercizio ............................ 86

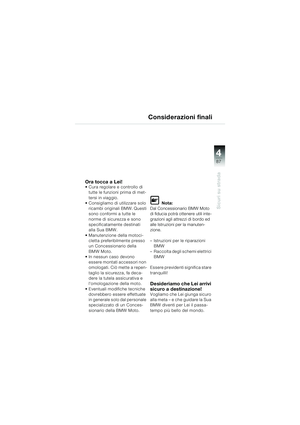

Considerazioni finali ........... 87
Indice
10k41bki2.book Seite 3 Donnerstag, 24. Juli 2003 9:23 09

4
Schema generale e comandi
1

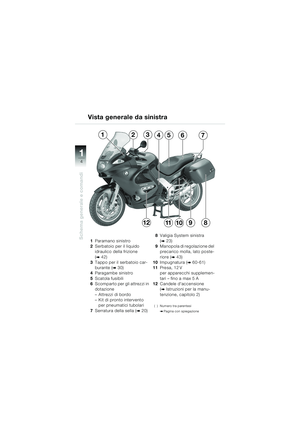

Vista generale da sinistra
1Paramano sinistro
2 Serbatoio per il liquido
idraulico della frizione
(
b 42)
3 Tappo per il serbatoio car-
burante (
b 30)
4 Paragambe sinistro
5 Scatola fusibili
6 Scomparto per gli attrezzi in
dotazione
– Attrezzi di bordo
– Kit di pronto intervento
per pneumatici tubolari
7 Serratura della sella (
b 20) 8
Valigia System sinistra
(
b 23)
9 Manopola di regolazione del
precarico molla, lato poste-
riore (
b 43)
10 Impugnatura (
b 60-61)
11 Presa, 12 V
per apparecchi supplemen-
tari – fino a max 5 A
12 Candele d'accensione
(
b Istruzioni per la manu-
tenzione, capitolo 2)
( ) Numero tra parentesi
bPagina con spiegazione
1265437
12111098
10k41bki2.book Seite 4 Donnerstag, 24. Juli 2003 9:23 09

5
Schema generale e comandi
1

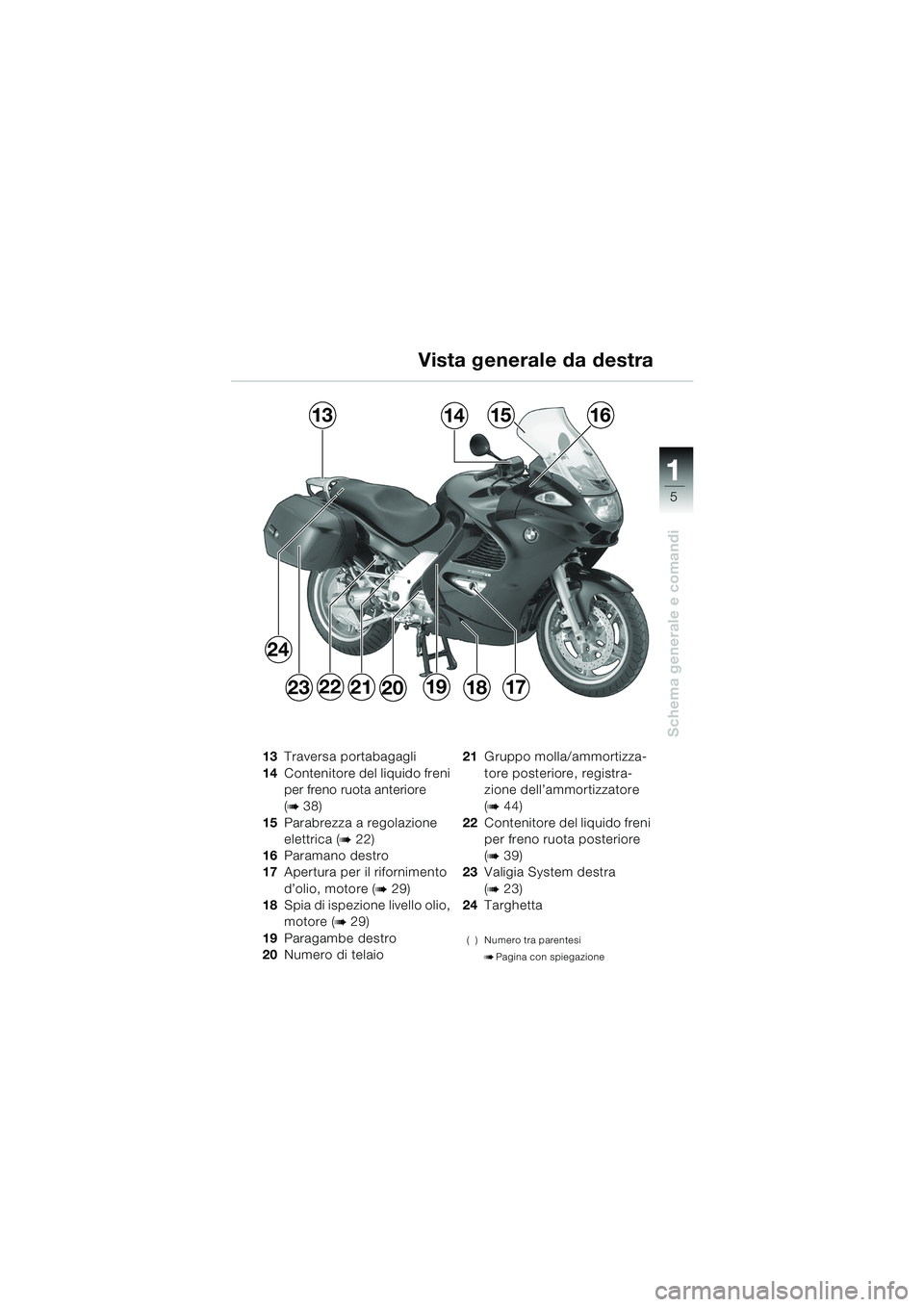

Vista generale da destra
13Traversa portabagagli
14 Contenitore del liquido freni
per freno ruota anteriore
(
b 38)
15 Parabrezza a regolazione
elettrica (
b 22)
16 Paramano destro
17 Apertura per il rifornimento
d’olio, motore (
b 29)
18 Spia di ispezione livello olio,
motore (
b 29)
19 Paragambe destro
20 Numero di telaio 21
Gruppo molla/ammortizza-
tore posteriore, registra-
zione dell’ammortizzatore
(
b 44)
22 Contenitore del liquido freni
per freno ruota posteriore
(
b 39)
23 Valigia System destra
(
b 23)
24 Targhetta
( ) Numero tra parentesi
bPagina con spiegazione
13141516
24
23212019181722
10k41bki2.book Seite 5 Donnerstag, 24. Juli 2003 9:23 09

6
Schema generale e comandi
1

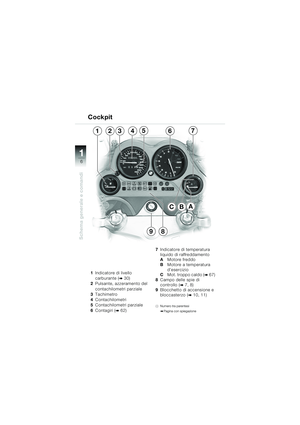

1Indicatore di livello
carburante (
b 30)
2 Pulsante, azzeramento del
contachilometri parziale
3 Tachimetro
4 Contachilometri
5 Contachilometri parziale
6 Contagiri (
b 62) 7
Indicatore di temperatura
liquido di raffreddamento
A Motore freddo
B Motore a temperatura
d’esercizio
C Mot. troppo caldo (
b 67)
8 Campo delle spie di
controllo (
b 7, 8)
9 Blocchetto di accensione e
bloccasterzo (
b 10, 11)
( ) Numero tra parentesi
bPagina con spiegazione

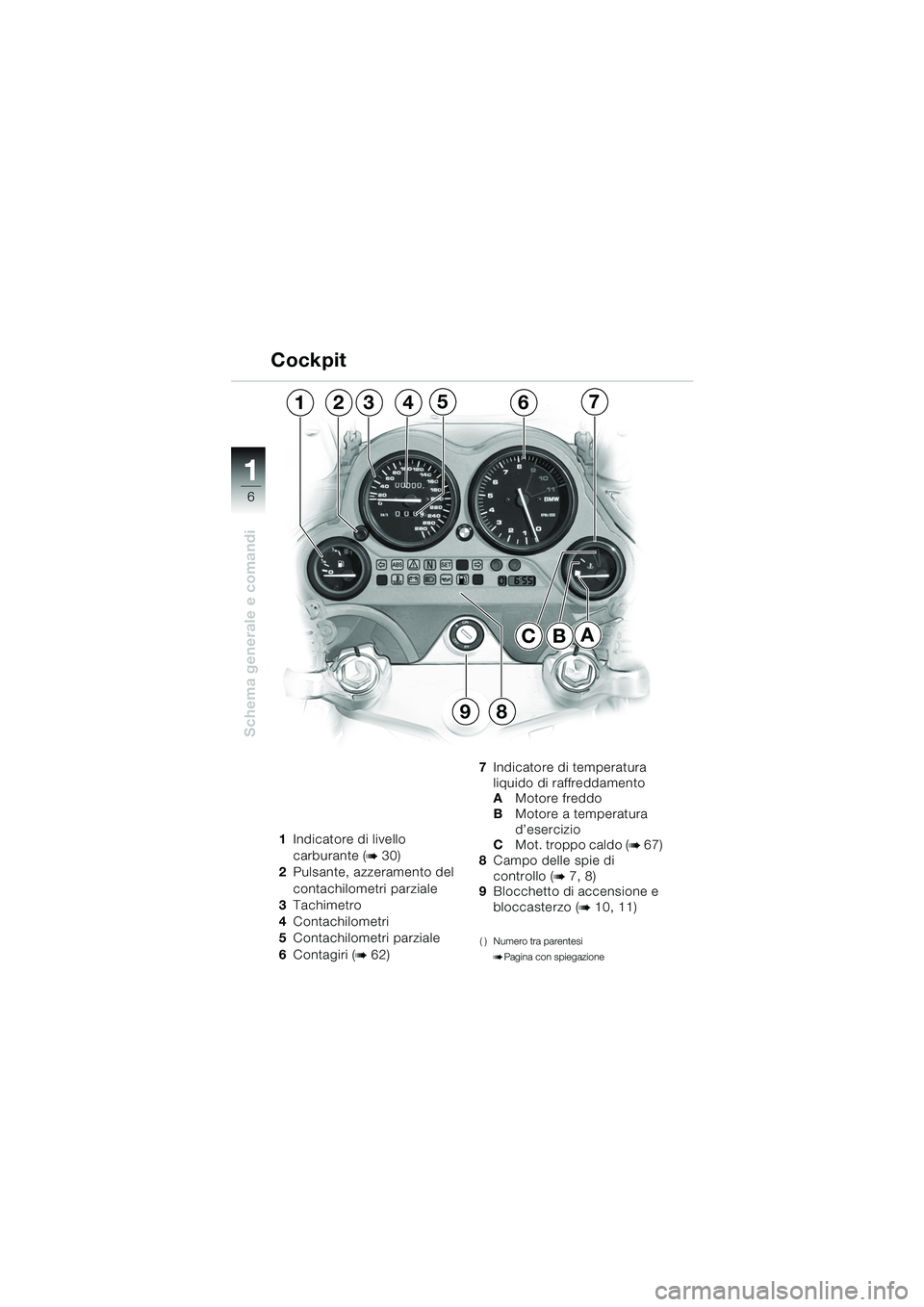

Cockpit
CA
1234567
98
B
10k41bki2.book Seite 6 Donnerstag, 24. Juli 2003 9:23 09
